Introduction

Cette tondeuse autoportée à lames rotatives est destinée au grand public, aux professionnels et aux utilisateurs temporaires. Elle est principalement conçue pour tondre les pelouses entretenues régulièrement des terrains privés et commerciaux. Elle n'est pas conçue pour couper les broussailles ni pour un usage agricole.

Lisez attentivement cette notice pour apprendre comment utiliser et entretenir correctement votre produit, et éviter de l'endommager ou de vous blesser. Vous êtes responsable de l'utilisation sûre et correcte du produit.

Vous pouvez contacter Toro directement sur www.Toro.com pour tout document de formation à la sécurité et à l'utilisation des produits, pour tout renseignement concernant un produit ou un accessoire, pour obtenir l'adresse des dépositaires ou pour enregistrer votre produit.

Pour obtenir des prestations de service, des pièces Toro d'origine ou des renseignements complémentaires, munissez-vous des numéros de modèle et de série du produit et contactez un dépositaire-réparateur ou le service client Toro agréé. La Figure 1 indique l'emplacement des numéros de modèle et de série du produit. Inscrivez les numéros dans l'espace réservé à cet effet.

g027332

Les mises en garde de ce manuel soulignent des dangers potentiels et sont signalées par le symbole de sécurité (Figure 2), qui indique un danger pouvant entraîner des blessures graves ou mortelles si les précautions recommandées ne sont pas respectées.

g000502

Ce manuel utilise deux termes pour faire passer des renseignements essentiels. Important, pour attirer l'attention sur des renseignements mécaniques spécifiques et Remarque, pour souligner une information d'ordre général méritant une attention particulière.

Ce système d'allumage par étincelle est conforme à la norme canadienne ICES-002.

Vous commettez une infraction à la section 4442 ou 4443 du Code des ressources publiques de Californie si vous utilisez cette machine dans une zone boisée, broussailleuse ou recouverte d'herbe à moins de l'équiper d'un pare-étincelles en bon état, tel que défini dans la Section 4442, ou sans que le moteur soit construit, équipé et entretenu correctement pour prévenir les incendies.

Le Manuel du propriétaire du moteur ci-joint est fourni à titre informatif concernant la réglementation de l'Agence américaine pour la protection de l'environnement (EPA) et la réglementation antipollution de l'état de Californie relative aux systèmes antipollution, à leur entretien et à leur garantie. Vous pouvez vous en procurer un nouvel exemplaire en vous adressant au constructeur du moteur.

Attention

CALIFORNIE

Proposition 65 - Avertissement

Les gaz d'échappement de ce produit contiennent des substances chimiques considérées par l'état de Californie comme susceptibles de provoquer des cancers, des malformations congénitales et autres troubles de la reproduction.

Sécurité

L'usage ou l'entretien incorrect de cette machine peut occasionner des accidents. Pour réduire les risques d'accidents et de blessures, respectez les consignes de sécurité qui suivent. Tenez toujours compte des mises en garde signalées par le symbole de sécurité et la mention Prudence, Attention ou Danger. Le non respect des instructions peut entraîner des blessures graves ou mortelles.

Ce produit peut sectionner les mains ou les pieds et projeter des objets. Respectez toujours toutes les consignes de sécurité pour éviter des blessures graves ou mortelles.

Ce produit est conçu pour couper et recycler l'herbe ou pour la ramasser s'il est équipé d'un bac à herbe. Tout autre usage peut s'avérer dangereux pour l'utilisateur ou les personnes à proximité.

Consignes de sécurité

Les instructions suivantes sont adaptées de la norme ANSI B71.4-2012.

Apprendre à se servir de la machine

  • Lisez le Manuel de l'utilisateur et toute autre documentation de formation. Il appartient au propriétaire de la machine d'expliquer le contenu du manuel aux personnes (utilisateurs, mécaniciens, etc.) qui ne peuvent pas lire ou comprendre son contenu.

  • Familiarisez-vous avec le maniement correct du matériel, les commandes et les symboles de sécurité.

  • Les utilisateurs et mécaniciens doivent tous posséder les compétences nécessaires. Le propriétaire de la machine doit assurer la formation des utilisateurs.

  • Ne confiez jamais l'utilisation ou l'entretien de la machine à des enfants ou à des personnes non qualifiées. Certaines législations imposent un âge minimum pour l'utilisation de ce type de machine.

  • Le propriétaire/l'utilisateur est responsable des dommages matériels ou corporels et peut les prévenir.

Avant d'utiliser la machine

  • Examinez la zone de travail pour déterminer quels accessoires et équipements vous permettront d'exécuter votre tâche correctement et sans risque. Utilisez uniquement les accessoires et équipements agréés par le fabricant.

  • Portez des vêtements appropriés, y compris des chaussures solides à semelle antidérapante, des lunettes de protection et des protecteurs d'oreilles. Attachez les cheveux longs et ne portez pas de bijoux.

  • Examinez la zone de travail et enlevez tout objet susceptible d'être projeté par la machine (pierres, jouets, câbles, etc.).

  • Vérifiez toujours que les commandes de présence de l'utilisateur, les contacteurs de sécurité et les capots de protection sont en place et fonctionnent correctement. N'utilisez pas la machine en cas de mauvais fonctionnement.

Utilisation

  • La foudre peut causer des blessures graves ou mortelles. Si vous voyez des éclairs ou que vous entendez le tonnerre à proximité, n'utilisez pas la machine et mettez-vous à l'abri.

  • Ne faites jamais tourner le moteur dans un local fermé.

  • N'utilisez la machine que sous un bon éclairage et méfiez-vous des trous et autres dangers cachés.

  • Assurez-vous que tous les embrayages sont au point mort et que le frein de stationnement est serré avant de mettre le moteur en marche. Ne démarrez le moteur qu'à partir de la position d'utilisation.

  • Vérifiez la bonne motricité de la machine, surtout en marche arrière. Marchez, ne courez pas. Ne travaillez jamais sur de l'herbe humide, Vous pourriez glisser.

  • Ralentissez et redoublez de prudence sur les pentes. Déplacez-vous toujours transversalement sur les pentes. La nature du terrain peut affecter la stabilité de la machine. Soyez prudent lorsque vous utilisez la machine à proximité de dénivellations.

  • Ralentissez et soyez prudent quand vous changez de direction et quand vous faites demi-tour sur les pentes.

  • Ne relevez jamais le tablier de coupe quand les lames tournent.

  • N'utilisez jamais la machine sans vérifier que les capots de la prise de force et autres protection sont solidement fixés en place. Vérifiez la fixation, le réglage et le fonctionnement de tous les verrouillages de sécurité.

  • N'utilisez jamais la machine si le déflecteur de la goulotte est relevé, déposé ou modifié, sauf si vous utilisez un bac à herbe.

  • Ne modifiez pas le réglage du régulateur et ne faites pas tourner le moteur à un régime excessif.

  • Arrêtez-vous sur une surface plane, débrayez toutes les commandes, serrez le frein de stationnement (le cas échéant) et arrêtez le moteur avant de quitter la position d'utilisation, pour quelque raison que ce soit, y compris pour vider les bacs à herbe ou déboucher la goulotte.

  • Arrêtez la machine et vérifiez l'état des lames si vous percutez un obstacle ou en cas de vibrations inhabituelles. Effectuez les réparations nécessaires avant de réutiliser la machine.

  • N'approchez pas les pieds et les mains du tablier de coupe.

  • Avant de faire marche arrière, vérifiez que la voie est libre juste derrière la machine et sur sa trajectoire.

  • Ne transportez jamais de passagers sur la machine.

  • Tenez les personnes et les animaux à distance.

  • Ralentissez et soyez prudent quand vous changez de direction et quand vous traversez des routes et des trottoirs. Arrêtez les lames quand vous ne tondez pas.

  • Sachez dans quel sens s'effectue l'éjection et assurez-vous de ne pas la diriger vers qui que ce soit.

  • N'utilisez pas la machine sous l'emprise de l'alcool, de drogues ou de médicaments.

  • Soyez prudent pour charger la machine sur une remorque ou un véhicule utilitaire, et pour la décharger.

  • Soyez prudent à l'approche de tournants sans visibilité, de buissons, d'arbres ou d'autres objets susceptibles de masquer la vue.

Système de protection antiretournement (ROPS) – Utilisation et entretien

  • Le système ROPS est un dispositif de sécurité intégré et efficace. Si le système ROPS est repliable, maintenez-le relevé et bloqué dans cette position, et attachez la ceinture de sécurité pour conduire la machine.

  • N'abaissez momentanément le système ROPS qu'en cas d'absolue nécessité. N'attachez pas la ceinture de sécurité si le système ROPS est abaissé.

  • La protection antiretournement est inexistante si le système ROPS est abaissé.

  • Vérifiez qu'il est possible de détacher rapidement la ceinture de sécurité en cas d'urgence.

  • Examinez la zone de travail à l'avance et ne repliez jamais le système ROPS lorsque vous vous trouvez sur une pente, près de fortes dénivellations ou d'étendues d'eau.

  • Vérifiez précisément la hauteur libre avant de passer sous un obstacle (par ex. branches, portes, câbles électriques, etc.) et évitez de le toucher.

  • Maintenez le système ROPS en bon état de marche en vérifiant minutieusement et régulièrement son état et en gardant toutes les fixations bien serrées.

  • Remplacez le système ROPS s'il est endommagé. Il ne doit pas être réparé ni modifié.

  • Ne retirez pas le système ROPS.

  • Toute modification du système ROPS doit être agréée par le fabricant.

Consignes de sécurité pour la manipulation des carburants

  • Pour éviter de vous blesser ou de causer des dommages matériels, manipulez l'essence avec une extrême prudence. L'essence est extrêmement inflammable et ses vapeurs sont explosives.

  • Éteignez cigarettes, cigares, pipes et autres sources d'étincelles.

  • Utilisez exclusivement un bidon à carburant homologué.

  • N'enlevez jamais le bouchon du réservoir de carburant et n'ajoutez jamais de carburant quand le moteur est en marche.

  • Laissez refroidir le moteur avant de faire le plein.

  • Ne faites jamais le plein de carburant à l'intérieur d'un local.

  • Ne remisez jamais la machine ni les bidons de carburant à proximité d'une flamme nue, d'une source d'étincelles ou d'une veilleuse, telle celle d'un chauffe-eau ou d'autres appareils.

  • Ne remplissez jamais les bidons de carburant à l'intérieur d'un véhicule ou sur le plateau d'une remorque dont le revêtement est en plastique. Posez toujours les bidons sur le sol, à l'écart du véhicule, avant de les remplir.

  • Descendez la machine du véhicule ou de la remorque et posez-la à terre avant de remplir le réservoir de carburant. Si cela n'est pas possible, laissez la machine dans le véhicule ou sur la remorque, mais remplissez le réservoir à l'aide d'un bidon, et non directement à la pompe.

  • Maintenez le pistolet en contact avec le bord du réservoir ou du bidon jusqu'à la fin du remplissage.

  • N'utilisez pas de dispositif de verrouillage du pistolet en position ouverte.

  • Si du carburant s'est répandu sur vos vêtements, changez-vous immédiatement.

  • Ne remplissez jamais excessivement le réservoir de carburant. Remettez en place le bouchon du réservoir et serrez-le à fond.

Entretien et remisage

  • Débrayez toutes les commandes, serrez le frein de stationnement, arrêtez le moteur et enlevez la clé de contact ou débranchez le fil de la bougie. Attendez l'arrêt complet de toutes les pièces mobiles avant de régler, de nettoyer ou de réparer la machine.

  • Pour éviter les risques d'incendie, enlevez les brins d'herbe et autres débris qui sont agglomérés sur le tablier de coupe, les dispositifs d'entraînement, les silencieux et le moteur. Nettoyez les coulées éventuelles d'huile ou de carburant.

  • Laissez refroidir le moteur avant de remiser la machine dans un local à l'écart de toute flamme.

  • Fermez le robinet d'arrivée de carburant si vous remisez ou transportez la machine. Ne stockez pas le carburant à proximité d'une flamme et ne vidangez pas le réservoir de carburant à l'intérieur d'un local.

  • Garez la machine sur un sol plat et horizontal. Serrez le frein de stationnement. Ne confiez jamais l'entretien de la machine à des personnes non qualifiées.

  • Utilisez des chandelles pour soutenir les composants au besoin.

  • Libérez la pression emmagasinée dans les composants avec précaution.

  • Débranchez la batterie ou le fil des bougies avant d'entreprendre des réparations. Débranchez toujours la borne négative de la batterie avant la borne positive. Branchez toujours la borne positive avant la borne négative.

  • Examinez toujours les lames avec prudence. Manipulez toujours les lames avec des gants épais ou en les enveloppant dans un chiffon, et toujours avec la plus grand prudence. Remplacez toujours les lames défectueuses. N'essayez jamais de les redresser ou de les souder.

  • N'approchez jamais les mains ou les pieds des pièces mobiles. Dans la mesure du possible, évitez d'effectuer des réglages sur la machine quand le moteur est en marche.

  • Maintenez toutes les pièces en bon état de marche et toutes les fixations bien serrées. Remplacez tous les autocollants usés ou endommagés.

  • Pour protéger au mieux votre investissement et maintenir les performances optimales de votre matériel Toro, vous pouvez compter sur les pièces Toro d'origine. Pour assurer une excellente fiabilité, Toro fournit des pièces de rechange conçues en fonction des spécifications techniques exactes de votre machine. Pour votre tranquillité d'esprit, exigez des pièces Toro d'origine.

Transport

  • Procédez avec prudence pour charger la machine sur une remorque ou un camion, ainsi que pour la décharger.

  • Utilisez des rampes d'une seule pièce pour charger la machine sur une remorque ou un véhicule.

  • Arrimez solidement la machine au moyen de sangles, chaînes, câbles ou cordes. Les sangles avant et arrière doivent être dirigées vers le bas et l'extérieur de la machine.

Indicateur de pente

g011841

Autocollants de sécurité et d'instruction

Graphic

Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

decal58-6520
decal93-7818
decal99-8936
decal106-2655
decal106-5517
decal107-3069
decal110-2067
decal110-2068
decal112-9028
decal114-4466
decal115-7445
decal116-1716
decal116-4858
decal116-5988
decal116-8726
decal117-0346
decal117-3848
decal117-3864
decal120-5899
decal121-7586
decal126-2055
decal126-4398
decal127-0326
decalbatterysymbols
decaloemmarkt
decal125-9383
decal132-0871

Vue d'ensemble du produit

g027333

Avant de mettre le moteur en marche et d'utiliser la machine, familiarisez-vous avec toutes les commandes (Figure 4 et Figure 5).

g013112

Jauge de carburant

La jauge de carburant est intégrée au compteur horaire et les barres s'allument lorsque le contact est établi (Figure 6).

Le témoin s'allume lorsque le niveau de carburant est bas (quand il reste environ 3,8 L [1 gallon américain] dans le réservoir).

g008950

Compteur horaire

Le compteur horaire totalise les heures de fonctionnement du moteur. Il fonctionne quand le moteur tourne. Programmez les entretiens réguliers en fonction du nombre d'heures indiqué (Figure 6).

Indicateurs du système de sécurité

Des symboles sur le compteur horaire indiquent par un triangle noir que le verrou de sécurité est à la position correcte (Figure 6).

Témoin de charge de la batterie

Lorsque la clé de contact est tournée en position Contact quelques secondes, la tension de batterie s'affiche dans la zone normalement réservée aux heures de fonctionnement.

Le témoin de batterie s'allume lorsque le contact est établi et que la charge est inférieure au niveau de fonctionnement correct (Figure 6).

Commande d'accélérateur

La commande d'accélérateur peut être réglée entre les positions Haut régime et Bas régime.

Commande des lames (PDF)

La commande des lames (PDF) permet d'engager l'embrayage électrique et d'entraîner les lames. Tirez sur la commande pour engager les lames puis relâchez-la. Pour désengager les lames, appuyez sur la commande des lames (PDF) ou amenez un levier de commande de déplacement en position de verrouillage au point mort.

Commutateur d'allumage

Il sert à mettre le moteur en marche et a 3 positions : DéMARRAGE, CONTACT et ARRêT.

Leviers de commande de déplacement

Les leviers de commande de déplacement permettent de conduire la machine en marche avant, en marche arrière et de tourner à droite ou à gauche.

Position de verrouillage au point mort

Utilisez la position de verrouillage au point mort avec le système de sécurité pour engager et déterminer la position POINT MORT.

Robinet d'arrivée de carburant

Fermez le robinet d'arrivée de carburant (sous le siège) avant de transporter ou de remiser la machine.

Témoin d'anomalie du module de commande électronique

Le module de commande électronique (ECU) surveille continuellement le fonctionnement du système EFI.

Le témoin d'anomalie (MIL) s'allume en cas de détection d'un problème ou d'une anomalie du système.

Le témoin d'anomalie est le témoin rouge situé dans la console droite.

Si le témoin d'anomalie s'allume, effectuez les premiers contrôles de diagnostic; voir la section sur le témoin d'anomalie dans .

Si ces contrôles ne corrigent pas le problème, un autre diagnostic et un entretien par un dépositaire-réparateur agréé sont nécessaires.

Outils et accessoires

Une sélection d'outils et accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de la machine. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre dépositaire-réparateur ou distributeur agréé ou rendez-vous sur le site www.Toro.com.

Note: Les spécifications et la conception de la machine peuvent faire l'objet de modifications sans préavis.

Largeur :

 Tablier de 132 cm (52 po)Tablier de 152 cm (60 po)Tablier de 183 cm (72 po)
Sans tablier de coupe116 cm (46 po)135 cm (53 po)150 cm (59,1 po)
Déflecteur relevé146 cm (58 po)157 cm (61,7 po)187 cm (73,6 po)
Déflecteur abaissé172 cm (68 po)192 cm (75,7 po)222 cm (87,6 po)

Longueur :

 Tablier de 132 cm (52 po)Tablier de 152 cm (60 po)Tablier de 183 cm (72 po)
Arceau de sécurité relevé201 cm (79 po)211 cm (83,1 po)218,5 cm (86,1 po)
Arceau de sécurité abaissé206 cm (81 po)215,4 cm (84,8 po)223 cm (87,8 po)

Hauteur :

Arceau de sécurité relevéArceau de sécurité abaissé
179 cm (70,5 po)119 cm (46,8 po)

Poids :

ModèlePoids
74906533 kg (1 174 lb)
74926, 78926 et 74930569 kg (1 255 lb)
74918, 74928 et 78928612 kg (1 350 lb)

Utilisation

Note: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

Ajout de carburant

  • Pour assurer le fonctionnement optimal de la machine, utilisez uniquement de l'essence sans plomb propre et fraîche (stockée depuis moins d'un mois) ayant un indice d'octane de 87 ou plus (méthode de calcul [R+M]/2).

  • Éthanol : de l'essence contenant jusqu'à 10 % d'éthanol (essence-alcool) ou 15 % de MTBE (éther méthyltertiobutylique) par volume peut être utilisée. L'éthanol et le MTBE sont deux produits différents. L'utilisation d'essence contenant 15 % d'éthanol (E15) par volume n'est pas agréée. N'utilisez jamais d'essence contenant plus de 10 % d'éthanol par volume, comme E15 (qui contient 15 % d'éthanol), E20 (qui contient 20 % d'éthanol) ou E85 (qui contient jusqu'à 85 % d'éthanol). L'utilisation d'essence non agréée peut entraîner des problèmes de performances et/ou des dommages au moteur qui peuvent ne pas être couverts par la garantie.

  • N'utilisez pas d'essence contenant du méthanol.

  • Ne stockez pas le carburant dans le réservoir ou dans des bidons de carburant pendant l'hiver, à moins d'utiliser un stabilisateur de carburant.

  • N'ajoutez pas d'huile à l'essence.

Danger

Dans certaines circonstances, l'essence est extrêmement inflammable et hautement explosive. Un incendie ou une explosion causé(e) par de l'essence peut vous brûler, ainsi que d'autres personnes, et causer des dommages matériels.

  • Faites le plein du réservoir de carburant à l'extérieur, dans un endroit bien dégagé, lorsque le moteur est froid. Essuyez toute essence répandue.

  • Ne faites jamais le plein du réservoir de carburant à l'intérieur d'une remorque fermée.

  • Ne remplissez pas complètement le réservoir de carburant. Versez la quantité de carburant voulue dans le réservoir de carburant jusqu'à ce que le niveau se situe entre 6 et 13 mm (0,25 et 0,50 po) en dessous de la base du goulot de remplissage. L'espace au-dessus doit rester vide pour permettre à l'essence de se dilater.

  • Ne fumez jamais en manipulant de l'essence et tenez-vous à l'écart des flammes nues ou des sources d'étincelles qui pourraient enflammer les vapeurs d'essence.

  • Conservez l'essence dans un récipient homologué et hors de la portée des enfants. N'achetez et ne stockez jamais plus que la quantité d'essence consommée en un mois.

  • N'utilisez pas la machine sans l'équiper du système d'échappement complet et en bon état de marche.

Danger

Dans certaines circonstances, de l'électricité statique peut se former lors du remplissage, produire une étincelle et enflammer les vapeurs d'essence. Un incendie ou une explosion causé(e) par de l'essence peut vous brûler, ainsi que d'autres personnes, et causer des dommages matériels.

  • Posez toujours les bidons d'essence sur le sol, à l'écart du véhicule, avant de les remplir.

  • Ne remplissez pas les bidons d'essence à l'intérieur d'un véhicule ou sur le plateau d'une remorque, car la moquette intérieure ou le revêtement en matière plastique du plateau risque d'isoler le bidon et de freiner l'élimination de l'électricité statique éventuellement produite.

  • Dans la mesure du possible, descendez la machine du véhicule ou de la remorque et posez-la à terre avant de remplir le réservoir de carburant.

    Si ce n'est pas possible, laissez la machine dans le véhicule ou sur la remorque, mais remplissez le réservoir à l'aide d'un bidon, et non directement à la pompe.

  • En cas de remplissage à la pompe, maintenez le pistolet en contact avec le bord du réservoir ou du bidon, jusqu'à ce que le remplissage soit terminé.

Attention

L'essence est toxique voire mortelle en cas d'ingestion. L'exposition prolongée aux vapeurs de carburant peut causer des blessures et des maladies graves.

  • Évitez de respirer les vapeurs de carburant de façon prolongée.

  • N'approchez pas le visage du pistolet ni de l'ouverture du réservoir de carburant ou du bidon de conditionneur.

  • Évitez tout contact avec la peau et lavez tout liquide renversé à l'eau et au savon.

Utilisation d'un stabilisateur/conditionneur de carburant

Utilisez un additif stabilisateur/conditionneur dans la machine pour que le carburant reste frais pendant une période maximale de 90 jours. Si vous remisez la machine plus longtemps, vidangez le réservoir de carburant; voir Entretien du réservoir de carburant.

Important: N'utilisez pas d'additifs contenant du méthanol ou de l'éthanol.

Ajoutez la quantité correcte de stabilisateur/conditionneur de carburant et suivez les directives du fabricant.

Note: L'efficacité des stabilisateurs/conditionneurs est optimale lorsqu'ils sont ajoutés à de l'essence fraîche. Pour réduire les risques de formation de dépôts visqueux dans le circuit d'alimentation, utilisez toujours un stabilisateur dans l'essence.

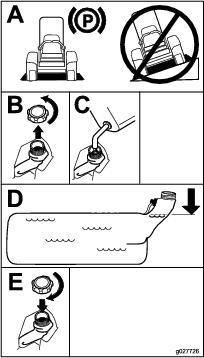

Remplissage du réservoir de carburant

  1. Garez la machine sur un sol plat et horizontal.

  2. Arrêtez le moteur et serrez le frein de stationnement.

  3. Nettoyez la surface autour du bouchon du réservoir de carburant et enlevez le bouchon. Versez de l'essence ordinaire sans plomb dans le réservoir de carburant jusqu'à ce que le niveau se situe entre 6 et 13 mm (0,25 et 0,50 po) en dessous de la base du goulot de remplissage. L'espace au-dessus doit rester vide pour permettre à l'essence de se dilater. Ne remplissez pas complètement le réservoir de carburant; voir Figure 7.

    g009189g027726

Contrôle du niveau d'huile moteur

Avant de mettre le moteur en marche et d'utiliser la machine, vérifiez le niveau d'huile dans le carter; voir Contrôle du niveau d'huile moteur.

Rodage d'une machine neuve

Les moteurs neufs demandent un certain temps pour développer toute leur puissance. Les tabliers de coupe et les systèmes d'entraînement neufs présentent plus de friction, ce qui augmente la charge sur le moteur. Prévoyez 40 à 50 heures de rodage pour les machines neuves pour leur permettre de développer toute leur puissance et procurer des performances optimales.

Utilisation du système antiretournement (ROPS)

Attention

Pour éviter de vous blesser, parfois mortellement, en vous retournant : gardez l'arceau de sécurité complètement relevé et bloqué dans cette position, et attachez la ceinture de sécurité.

Vérifiez que la partie arrière du siège est bloquée par le verrou.

Attention

La protection antiretournement est inexistante si l'arceau de sécurité est abaissé.

  • N'abaissez l'arceau de sécurité qu'en cas d'absolue nécessité.

  • N'attachez pas la ceinture de sécurité lorsque l'arceau de sécurité est abaissé.

  • Conduisez lentement et prudemment.

  • Relevez l'arceau de sécurité dès que possible.

  • Vérifiez précisément la hauteur libre avant de passer sous un obstacle (par ex. branches, portes, câbles électriques, etc.) et évitez de le toucher.

Important: N'abaissez l'arceau de sécurité qu'en cas d'absolue nécessité.

  1. Pour abaisser l'arceau de sécurité, poussez la partie supérieure de l'arceau vers l'avant.

  2. Tirez sur les deux boutons et tournez-les à 90º pour les désengager (Figure 8).

  3. Faites pivoter l'arceau de sécurité à la position abaissée (Figure 8).

    g008943
  4. Pour relever l'arceau de sécurité à la position d'utilisation, tournez les boutons de sorte à les déplacer partiellement dans les rainures (Figure 8).

  5. Redressez complètement l'arceau de sécurité tout en poussant sur la partie supérieure; les goupilles s'engagent en position quand les trous sont en face (Figure 8). Appuyez sur l'arceau de sécurité et vérifiez que les deux goupilles sont engagées.

    Important: Attachez toujours la ceinture de sécurité quand l'arceau de sécurité est complètement relevé.

Sécurité avant tout

Lisez toutes les instructions de sécurité et la signification des symboles dans le chapitre Sécurité. Tenez-en compte pour éviter de vous blesser ou de blesser des personnes à proximité.

Danger

Le travail sur herbe humide ou pentes raides peut faire déraper la machine et entraîner la perte du contrôle.

  • N'utilisez pas la machine sur des pentes de plus de 15 degrés.

  • Ralentissez et procédez avec la plus grande prudence sur les pentes.

  • N'utilisez pas la machine près d'étendues d'eau.

Danger

Le dépassement des roues au-dessus d'une dénivellation peut entraîner le renversement de la machine et provoquer des blessures graves ou mortelles (noyade, etc.).

N'utilisez pas la machine près de dénivellations.

Danger

L'utilisation de la machine avec l'arceau de sécurité abaissé peut entraîner des blessures graves ou mortelles en cas de retournement de la machine.

Gardez toujours l'arceau de sécurité complètement relevé et bloqué en position, et attachez la ceinture de sécurité.

g000963

Prudence

Cette machine produit au niveau de l'oreille de l'utilisateur un niveau sonore de plus de 85 dBA, susceptible d'entraîner des déficiences auditives en cas d'exposition prolongée.

Portez des protecteurs d'oreilles quand vous utilisez la machine.

L'usage d'équipements de protection est préconisé pour les yeux, les oreilles, les mains, les pieds et la tête.

g009027

Utilisation du frein de stationnement

Serrez toujours le frein de stationnement lorsque vous arrêtez la machine ou que vous la laissez sans surveillance.

Serrage du frein de stationnement

Attention

Le frein de stationnement peut ne pas immobiliser parfaitement la machine si elle est garée sur une pente. La machine risque alors de causer des dommages corporels ou matériels.

Ne garez pas la machine sur une pente, à moins de caler ou de bloquer les roues.

g027334

Desserrage du frein de stationnement

g027335

Fonctionnement de la commande des lames (PDF)

La commande des lames (PDF) permet de démarrer et d'arrêter la rotation des lames et des autres accessoires qu'elle entraîne.

Engager la commande des lames (PDF)

Note: Les courroies d'entraînement subiront une usure excessive si la commande des lames (PDF) est engagée alors que la commande d'accélérateur est à mi-course ou moins.

g008945

Désengager la commande des lames (PDF)

g009174

Utilisation de l'accélérateur

Vous pouvez déplacer la commande d'accélérateur entre les positions HAUT RéGIME et BAS RéGIME (Figure 15).

Sélectionnez toujours la position HAUT RéGIME quand vous mettez le tablier de coupe en marche avec la commande des lames (PDF).

g008946

Utilisation du commutateur d'allumage

  1. Tournez la clé de contact à la position de DéMARRAGE(Figure 16).

    Note: Relâchez la clé quand le moteur démarre.

    Important: N'actionnez pas le démarreur plus de 5 secondes de suite. Si le moteur ne démarre pas, attendez 15 secondes avant de faire une nouvelle tentative. Le démarreur risque de griller si vous ne respectez pas ces consignes.

    Note: Vous devrez peut-être vous faire plusieurs tentatives pour démarrer le moteur la première fois après que le système d'alimentation soit resté entièrement vide.

    g008947
  2. Tournez la clé de contact en position ARRêT pour arrêter le moteur.

Utilisation du robinet d'arrivée de carburant

Le robinet d'arrivée de carburant est situé sous le siège. Avancez le siège pour y accéder.

Fermez le robinet d'arrivée de carburant pour transporter, réviser ou remiser la machine.

Vérifiez que le robinet d'arrivée de carburant est ouvert avant de démarrer le moteur.

g008948

Démarrage et arrêt du moteur

Démarrage du moteur

Important: N'actionnez pas le démarreur plus de 5 secondes de suite. Si le moteur ne démarre pas, attendez 15 secondes avant de réessayer. Le démarreur risque de griller si vous ne respectez pas ces consignes.

Note: Vous devrez peut-être vous faire plusieurs tentatives pour démarrer le moteur la première fois après que le système d'alimentation soit resté entièrement vide.

g027834

Arrêt du moteur

Prudence

Les enfants ou les personnes à proximité risquent de se blesser s'ils déplacent ou essayent d'utiliser la machine, lorsque celle-ci est laissée sans surveillance.

Retirez toujours la clé de contact et serrez le frein de stationnement si vous laissez la machine sans surveillance, ne serait-ce qu'un instant.

Laissez le moteur tourner au ralenti (tortue) pendant 60 secondes avant de couper le contact.

g027337

Important: Pour éviter les fuites de carburant, vérifiez que le robinet d'arrivée de carburant est bien fermé avant de transporter ou de remiser la machine. Serrez le frein de stationnement avant de transporter la machine. N'oubliez pas de retirer la clé du commutateur d'allumage, car la pompe d'alimentation pourrait se mettre en marche et décharger la batterie.

Système de sécurité

Prudence

Si les contacteurs de sécurité sont déconnectés ou endommagés, la machine peut se mettre en marche inopinément et causer des blessures.

  • Ne modifiez pas abusivement les contacteurs de sécurité.

  • Vérifiez chaque jour le fonctionnement des contacteurs de sécurité et remplacez ceux qui sont endommagés avant d'utiliser la machine.

Principe du système de sécurité

Le système de sécurité est conçu pour empêcher le démarrage du moteur, sauf si :

  • Le frein de stationnement est serré.

  • La commande des lames (PDF) est désengagée.

  • Les leviers de commande de déplacement sont en position de VERROUILLAGE AU POINT MORT

Le système de sécurité est également conçu pour arrêter le moteur si les commandes de déplacement quittent la position de verrouillage alors que le frein de stationnement est serré, ou si vous quittez le siège alors que la PDF est engagée.

Le compteur horaire comporte des symboles qui indiquent à l'utilisateur quand le composant de verrouillage de sécurité est à la position correcte. Lorsque le composant est à la position correcte, un triangle s'allume dans le carré correspondant.

g009181

Contrôle du système de sécurité

Périodicité d'entretienProcédure d'entretien
À chaque utilisation ou une fois par jour
  • Vérifiez le système de sécurité.
  • Contrôlez le système de sécurité avant chaque utilisation de la machine. Si le système de sécurité ne fonctionne pas comme spécifié ci-dessous, faites-le immédiatement réviser par un dépositaire-réparateur agréé.

    1. Asseyez-vous sur le siège, serrez le frein de stationnement et amenez la commande des lames (PDF) en position ENGAGéE. Essayez de démarrer le moteur; le démarreur ne doit pas fonctionner.

    2. Asseyez-vous sur le siège, serrez le frein de stationnement et amenez la commande des lames (PDF) en position DéSENGAGéE. Actionnez l'un des leviers de commande de déplacement (sortez-le de la position de verrouillage au POINT MORT). Essayez de démarrer le moteur; le démarreur ne doit pas fonctionner. Répétez la manœuvre pour l'autre levier de commande.

    3. Asseyez-vous sur le siège, serrez le frein de stationnement, placez la commande des lames (PDF) en position DéSENGAGéE et amenez l'un des leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT. Démarrez le moteur. Lorsque le moteur tourne, desserrez le frein de stationnement, engagez la commande des lames (PDF) et soulevez-vous légèrement du siège; le moteur doit s'arrêter.

    4. Asseyez-vous sur le siège, serrez le frein de stationnement, placez la commande des lames (PDF) en position DéSENGAGéE et amenez l'un des leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT. Démarrez le moteur. Lorsque le moteur est en marche, centrez l'un des leviers de commande déplacement et déplacez-le en avant ou en arrière; le moteur doit s'arrêter. Répétez la procédure pour l'autre levier de commande de déplacement.

    5. Asseyez-vous sur le siège, desserrez le frein de stationnement, placez la commande des lames (PDF) en position DéSENGAGéE et amenez l'un des leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT. Essayez de démarrer le moteur; le démarreur ne doit pas fonctionner.

    Conduite en marche avant ou arrière

    La commande d'accélérateur agit sur le régime moteur qui se mesure en tours/minute (tr/min). Placez la commande d'accélérateur en position HAUT RéGIME pour obtenir des performances optimales. Pour travailler, placez toujours la commande d'accélérateur en position haut régime (plein gaz).

    Prudence

    La machine peut tourner très rapidement. Vous risquez de perdre le contrôle de la machine et de blesser quelqu'un ou d'endommager la machine.

    • Soyez extrêmement prudent dans les virages.

    • Ralentissez avant de prendre des virages serrés.

    Utilisation des leviers de commande de déplacement

    g004532

    Conduite en marche avant

    Note: Le moteur s'arrête si vous actionnez les leviers de commande de déplacement alors que le frein de stationnement est serré.

    Pour arrêter la machine, tirez les leviers de commande de déplacement en position POINT MORT.

    1. Desserrez le frein de stationnement; voir Desserrage du frein de stationnement.

    2. Amenez les leviers de commande de déplacement au centre, en position déverrouillée.

    3. Pour vous déplacer en marche avant, poussez lentement les leviers de commande de déplacement vers l'avant (Figure 22).

      g008952

    Conduite en marche arrière

    1. Amenez les leviers de commande de déplacement au centre, en position déverrouillée.

    2. Pour vous déplacer en marche arrière, tirez lentement les leviers en arrière (Figure 23).

      g008953

    Arrêt de la machine

    Pour arrêter la machine, ramenez les leviers de commande de déplacement au point mort, puis à la position de VERROUILLAGE AU POINT MORT, désengagez la commande des lames (PDF) et tournez la clé de contact à la position ARRêT.

    Serrez le frein de stationnement avant de laisser la machine sans surveillance; voir Serrage du frein de stationnement. Enlevez la clé du commutateur d'allumage.

    Prudence

    Les enfants ou les personnes à proximité risquent de se blesser s'ils déplacent ou essayent d'utiliser la machine, lorsque celle-ci est laissée sans surveillance.

    Retirez toujours la clé de contact et serrez le frein de stationnement si vous laissez la machine sans surveillance, ne serait-ce qu'un instant.

    Réglage de la hauteur de coupe

    Utilisation du verrou de transport

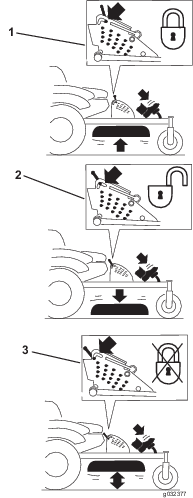

    Le verrou de transport s'utilise avec la pédale de levage du tablier et a 2 positions : une position de VERROUILLAGE et une position de DéVERROUILLAGE pour le transport du tablier de coupe (Figure 24).

    g032377

    Réglage de la goupille de hauteur de coupe

    Vous pouvez régler la hauteur de coupe entre 25 et 140 mm (1 et 5,5 po) par paliers de 6,4 mm (0,25 po) suivant le trou dans lequel vous placez l'axe de chape.

    1. Placez le verrou de transport en position VERROUILLéE.

    2. Appuyez sur la pédale de relevage du tablier avec le pied et relevez le tablier en position de transport (qui est aussi la position de hauteur de coupe de 140 mm [5½ po]); voir Figure 25.

    3. Pour changer de hauteur de coupe, tournez la goupille de 90 degrés retirez-la du support de hauteur de coupe (Figure 25).

    4. Placez la goupille dans le trou du support correspondant à la hauteur de coupe voulue (Figure 25).

    5. Appuyez sur la pédale de levage du tablier, tirez le verrou de transport en arrière et abaissez lentement le tablier de coupe.

      g027343

    Réglage des galets anti-scalp

    Nous vous conseillons d'ajuster la hauteur des galets anti-scalp chaque fois que vous modifiez la hauteur de coupe.

    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

      g000942
      g000943
      g000944

    Réglage des verrous à cames du déflecteur d'éjection

    Cette procédure ne concerne que les machines équipées de verrous de déflecteur d'éjection. Certains modèles ont des écrous et boulons au lieu de verrous de déflecteurs, mais le réglage reste le même.

    Vous pouvez régler le volume d'éjection de la tondeuse en fonction des conditions de tonte. Positionnez les verrous à came et le déflecteur de manière à obtenir la meilleure qualité de coupe possible.

    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Pour régler les verrous à came, soulevez le levier pour desserrer le verrou (Figure 29).

    4. Réglez le déflecteur et les verrous à came dans les fentes de manière à obtenir le volume d'éjection qui convient.

    5. Repoussez le levier à sa position d'origine pour serrer le déflecteur et les verrous (Figure 29).

    6. Si les verrous à cames ne bloquent pas le déflecteur en position ou si le déflecteur est trop serré, desserrez le levier puis tournez le verrou à came. Réglez le verrou à came jusqu'à obtention de la pression de verrouillage voulue.

      g027727

    Positionnement du déflecteur d'éjection

    Les chiffres suivants ne sont fournis qu'à titre indicatif. Les réglages varient selon le type, l'humidité et la hauteur de l'herbe.

    Note: Si le moteur perd de la puissance et si la tondeuse continue de se déplacer à la même vitesse, ouvrez le déflecteur.

    Position A

    Il s'agit de la position arrière maximale. Il est conseillé d'utiliser cette position dans les cas suivants :

    • Quand l'herbe est courte et peu épaisse.

    • Quand l'herbe est sèche.

    • Pour couper l'herbe plus finement.

    • Pour propulser les brins d'herbe plus loin.

      g005832

    Position B

    Utilisez cette position avec le bac à herbe. Alignez-le toujours sur l'ouverture du ventilateur.

    g005833

    Position C

    Il s'agit de la position ouverte maximale. Il est conseillé d'utiliser cette position dans les cas suivants :

    • Quand l'herbe est haute et drue.

    • Quand l'herbe est humide.

    • Pour réduire la consommation de carburant.

    • Pour augmenter la vitesse de déplacement lorsque l'herbe est lourde.

    • Cette position offre les mêmes avantages que ceux de la tondeuse Toro SFS.

      g005834

    Positionnement du siège

    Vous pouvez avancer ou reculer le siège Amenez le siège à la position la plus confortable pour vous, et offrant le meilleur contrôle pour la conduite.

    Pour réglez la position du siège, poussez le levier sur le côté pour débloquer le siège, puis avancez ou reculez le siège (Figure 33).

    g019754

    Déverrouillage du siège

    Note: Certains modèles sont équipés d'un siège fixe qui ne pivote pas vers le haut.

    g019755

    Changer la suspension du siège

    Le siège peut être réglé pour offrir un confort optimal. Réglez le siège à la position la plus confortable pour vous.

    Pour ce faire, tournez le bouton avant dans un sens ou dans l'autre pour obtenir la position la plus confortable (Figure 35).

    g019768

    Utilisation des valves de déblocage des roues motrices

    Attention

    Vous pouvez vous coincer les mains dans les composants d'entraînement en rotation situés sous le plancher moteur, et subir des blessures graves.

    Coupez le moteur, enlevez la clé et attendez l'arrêt complet de toutes les pièces mobiles avant d'accéder aux valves de déblocage des roues motrices.

    Attention

    Le moteur et les entraînements hydrauliques peuvent devenir très chauds. Vous pouvez vous brûler gravement au contact du moteur ou des entraînements hydrauliques chauds.

    Attendez que le moteur et les entraînements hydrauliques soient complètement froids avant d'accéder aux valves de déblocage des roues motrices.

    Les valves de déblocage des roues motrices se trouvent à l'arrière de chaque entraînement hydraulique, sous le siège.

    Note: Veillez à ce que les vannes de déblocage soient complètement horizontales quand vous utilisez la machine car sinon le système hydraulique pourrait être gravement endommagé.

    1. Désengagez la commande des lames (PDF) et tournez la clé de contact en position d'arrêt.

    2. Amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT, serrez le frein de stationnement et enlevez la clé.

    3. Tournez les leviers des vannes de déblocage en position verticale pour pousser la machine. Cela permet à l'huile hydraulique de contourner la pompe et aux roues de tourner (Figure 36).

    4. Desserrez le frein de stationnement avant de pousser la machine.

      g008957
    5. Tournez les leviers des vannes de déblocage en position horizontale pour utiliser la machine (Figure 36).

    Utilisation de l'éjection latérale

    La tondeuse est pourvue d'un déflecteur d'herbe pivotant qui permet de disperser les déchets de tonte sur le côté et à la surface de la pelouse.

    Danger

    Si le déflecteur d'herbe, l'obturateur d'éjection ou le bac à herbe complet ne sont pas en place sur la machine, l'utilisateur ou d'autres personnes peuvent être touchés par une lame ou des projection de débris. Les lames en rotation et les débris projetés peuvent occasionner des blessures graves ou mortelles.

    • N'enlevez jamais le déflecteur d'herbe du tablier de coupe, sa présence est nécessaire pour diriger l'herbe coupée sur la pelouse. Si le déflecteur d'herbe est endommagé, remplacez-le immédiatement.

    • Ne mettez jamais les mains ou les pieds sous la tondeuse.

    • N'essayez jamais de dégager l'ouverture d'éjection ou les lames sans avoir au préalable désengagé la commande des lames (PDF), coupé le contact et enlevé la clé.

    • Vérifiez que le déflecteur d'herbe est abaissé.

    Transport de la machine

    Transportez la machine sur une remorque de poids-lourd ou un camion. Le camion ou la remorque doit être équipé(e) des freins, des éclairages et de la signalisation exigés par la loi. Lisez attentivement toutes les instructions de sécurité. Tenez-en compte pour éviter de vous blesser et de blesser d'autres personnes ou des animaux.

    Attention

    Il est dangereux de conduire sur la voie publique sans clignotants, éclairages, réflecteurs ou panneau « véhicule lent ». Vous risquez de provoquer un accident et de vous blesser.

    Ne conduisez pas la machine sur la voie publique.

    Pour transporter la machine :

    1. Si vous utilisez une remorque, attelez-la au véhicule tracteur et attachez les chaînes de sécurité.

    2. Le cas échéant, raccordez les freins de la remorque.

    3. Chargez la machine sur la remorque ou le camion.

    4. Arrêtez le moteur, enlevez la clé, serrez le frein et fermez le robinet d'arrivée de carburant.

    5. Servez-vous des points d'attache en métal de la machine pour arrimer solidement la machine sur la remorque ou le véhicule utilitaire avec des sangles, des chaînes, des câbles ou des cordes (Figure 37).

      g027338

    Chargement de la machine

    Soyez extrêmement prudent lorsque vous chargez la machine sur une remorque ou un camion, ainsi que pour la décharger. Utilisez une rampe d'une seule pièce et plus large que la machine pour cette procédure. Montez les rampes en marche arrière et descendez-les en marche avant (Figure 38).

    g028043

    Important: N'utilisez pas de rampes étroites individuelles de chaque côté de la machine.

    La rampe doit être suffisamment longue pour que l'angle avec le sol n'excède pas 15 degrés (Figure 39). Sur un sol plat, la rampe doit être au moins quatre fois plus longue que la hauteur de la remorque ou du plateau de chargement par rapport au sol. Si l'angle est supérieur, les composants de la machine peuvent être coincés lors du transfert de la machine de la rampe à la remorque ou au camion. Les angles plus importants peuvent causer le basculement ou la perte de contrôle de la machine. Si vous vous trouvez sur ou près d'une pente, placez la remorque ou le camion en aval et la rampe en amont. Cela minimisera l'angle de la rampe.

    Attention

    Le chargement de la machine sur une remorque ou un camion augmente le risque de basculement et donc de blessures graves ou mortelles.

    • Procédez avec la plus grande prudence lorsque vous manœuvrez la machine sur une rampe.

    • Relevez toujours le système ROPS et utilisez la ceinture de sécurité pour charger la machine sur une remorque un camion ou pour la décharger. Vérifiez que l'arceau de sécurité peut passer sous le toit d'une remorque fermée.

    • Utilisez uniquement une rampe d'une seule pièce; n'utilisez pas de rampes individuelles de chaque côté de la machine.

    • L'angle entre la rampe et le sol, ou entre la rampe et la remorque ou le camion, ne doit pas dépasser 15 degrés.

    • La rampe doit être au moins quatre fois plus longue que la hauteur de la remorque ou du plateau de chargement par rapport au sol. De la sorte, l'angle de la rampe ne dépassera pas 15 degrés sur un sol plat.

    • Montez les rampes en marche arrière et descendez-les en marche avant.

    • Évitez d'accélérer ou de décélérer brutalement lorsque vous conduisez la machine sur une rampe car vous pourriez en perdre le contrôle ou la faire basculer.

    g027996

    Conseils d'utilisation

    Utilisation du réglage du haut régime

    Pour obtenir une circulation d'air maximale et des résultats optimaux, faites tourner le moteur à HAUT RéGIME. L'air doit pouvoir circuler pour bien couper l'herbe. Pour cette raison, ne sélectionnez pas une hauteur de coupe trop basse car la tondeuse serait alors complètement entourée d'herbe haute. Placez-vous toujours de sorte qu'un côté de la tondeuse se trouve à l'extérieur de la zone non coupée. L'air pourra ainsi circuler librement dans le tablier de coupe.

    Tonte initiale

    Tondez l'herbe légèrement plus haut que d'habitude pour éviter de scalper les inégalités du terrain. La hauteur de coupe habituelle est cependant celle qui convient le mieux en général. Si la hauteur de l'herbe dépasse 15 cm (6 po), vous devrez peut-être vous y reprendre à deux fois pour obtenir un résultat acceptable.

    Tonte du tiers de la hauteur de l'herbe

    L'idéal est de ne raccourcir l'herbe que du tiers de sa hauteur. Une coupe plus courte est déconseillée, à moins que l'herbe ne soit clairsemée, ou en automne lorsque la pousse commence à ralentir.

    Alternance de la direction de la tonte

    Alternez le sens des passages pour ne pas coucher l'herbe. L'alternance permet aussi de mieux disperser l'herbe coupée, ce qui améliore la décomposition et la fertilisation.

    Fréquence de tonte

    Une pelouse doit normalement être tondue tous les 4 jours. Cependant, tenez compte du fait que l'herbe pousse plus ou moins vite selon l'époque. Pour conserver une hauteur de coupe régulière, ce qui est conseillé, tondez plus souvent au début du printemps. Réduisez la fréquence de la tonte au milieu de l'été, lorsque l'herbe pousse moins vite. Si la pelouse n'a pas été tondue depuis un certain temps, tondez une première fois assez haut, puis un peu plus bas 2 jours plus tard.

    Réglage de la vitesse de coupe

    Ralentissez pour améliorer la qualité de la coupe dans certaines conditions.

    Éviter une tonte trop rase

    Si la largeur de coupe de la tondeuse utilisée est plus large que la précédente, augmentez la hauteur de coupe pour ne pas raser les inégalités de la pelouse.

    Tonte de l'herbe haute

    Si l'herbe est légèrement plus haute que d'habitude ou si elle est humide, utilisez une hauteur de coupe un peu plus haute que la normale. Tondez ensuite à nouveau l'herbe à la hauteur de coupe inférieure habituelle.

    Arrêt

    Si vous immobilisez la machine en cours de tonte, un paquet d'herbe coupée peut tomber sur la pelouse. Pour éviter cela, rendez-vous dans une zone déjà tondue en laissant les lames engagées.

    Propreté du dessous de la tondeuse

    Nettoyez le dessous de la tondeuse après chaque utilisation. Ne laissez pas l'herbe et la terre s'accumuler à l'intérieur, car la qualité de la tonte finira par en souffrir.

    Entretien de la lame

    Utilisez une lame bien aiguisée durant toute la saison de coupe, pour obtenir une coupe nette sans arracher ni déchiqueter les brins d'herbe. L'herbe arrachée ou déchiquetée brunit sur les bords, sa croissance ralentit et elle devient plus sensible aux maladies. Vérifiez chaque jour l'état, l'usure et l'affûtage des lames. Limez les entailles éventuelles et aiguisez les lames au besoin. Remplacez immédiatement les lames endommagées ou usées par des lames Toro d'origine.

    Entretien

    Programme d'entretien recommandé

    Périodicité d'entretienProcédure d'entretien
    Après les 100 premières heures de fonctionnement
  • Contrôlez le couple de serrage des écrous de roue.
  • Vérifiez le couple de serrage de l'écrou crénelé du moyeu de roue.
  • Vérifiez le réglage du frein de stationnement.
  • Après les 250 premières heures de fonctionnement
  • Remplacez les filtres hydrauliques et vidangez l'huile hydraulique quelle qu'elle soit.
  • À chaque utilisation ou une fois par jour
  • Vérifiez le système de sécurité.
  • Contrôlez le niveau d'huile moteur.
  • Contrôlez la ceinture de sécurité.
  • Contrôlez les boutons du système antiretournement (ROPS).
  • Nettoyez la grille du moteur et le refroidisseur d'huile.
  • Contrôlez et nettoyez les carénages de l'unité hydraulique.
  • Contrôlez les lames.
  • Nettoyez le tablier de coupe.
  • Toutes les 50 heures
  • Graissez le bras de la poulie de tension et les axes du tablier.
  • Contrôlez le pare-étincelles (selon l'équipement).
  • Contrôlez la pression des pneus.
  • Contrôlez l'état des courroies (usure/fissures).
  • Contrôlez le niveau d'huile hydraulique.
  • Toutes les 100 heures
  • Graissez les pivots de relevage du tablier de coupe.
  • Vidangez l'huile moteur(plus fréquemment en cas de saleté ou poussière abondantes).
  • Vérifiez et nettoyez les ailettes de refroidissement et les carénages du moteur.
  • Toutes les 150 heures
  • Contrôlez le préfiltre et la grille d'entrée d'air.
  • Toutes les 200 heures
  • Remplacez le filtre à huile moteur.
  • Nettoyez le refroidisseur d'huile.
  • Contrôlez et réglez l'écartement des électrodes.
  • Remplacez le filtre à carburant(plus fréquemment en cas de saleté ou poussière abondantes).
  • Toutes les 250 heures
  • Si vous utilisez l'huile hydraulique Mobil® 1, remplacez les filtres hydrauliques et vidangez l'huile (plus fréquemment si vous travaillez dans un environnement sale ou poussiéreux).
  • Toutes les 300 heures
  • Remplacez le préfiltre du filtre à air(plus fréquemment si l'atmosphère est poussiéreuse ou sableuse).
  • Contrôlez l'élément intérieur du filtre à air.
  • Toutes les 500 heures
  • Contrôlez le couple de serrage des écrous de roue.
  • Vérifiez le couple de serrage de l'écrou crénelé du moyeu de roue.
  • Réglez le roulement de pivot de roue pivotante.
  • Vérifiez le réglage du frein de stationnement.par la suite
  • Si vous utilisez l'huile hydraulique Toro® HYPR-OIL™ 500, remplacez les filtres hydrauliques et vidangez l'huile hydraulique (plus fréquemment si vous travaillez dans un environnement sale ou poussiéreux).
  • Toutes les 600 heures
  • Remplacez l'élément intérieur du filtre à air.
  • Chaque mois
  • Contrôle de la batterie.
  • Une fois par an
  • Graissez le bras de la poulie de tension de la courroie de pompe.
  • Graissez les roues pivotantes avant(plus fréquemment en cas de saleté ou poussière abondantes).
  • Regarnissez les roulements des roues pivotantes avant(plus fréquemment en cas de saleté ou poussière abondantes).
  • Graissage des moyeux des roues pivotantes.
  • Une fois par an ou avant le remisage
  • Peignez les surfaces écaillées.
  • Effectuez toutes les procédures d'entretien mentionnées ci-dessus avant de remiser la machine.
  • Important: Reportez-vous au manuel du propriétaire du moteur pour toutes procédures d'entretien supplémentaires.

    Prudence

    Si vous laissez la clé dans le commutateur d'allumage, quelqu'un pourrait mettre le moteur en marche accidentellement et vous blesser gravement, ainsi que toute personne à proximité.

    Avant tout entretien, retirez la clé de contact.

    Lubrification

    Graissage de la machine

    Lubrifiez plus fréquemment si vous travaillez dans des conditions très poussiéreuses ou sableuses.

    Type de graisse : graisse nº 2 au lithium ou au molybdène.

    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Nettoyez les graisseurs avec un chiffon.

      Note: Grattez la peinture qui pourrait se trouver sur l'avant des graisseurs.

    4. Raccordez une pompe à graisse au graisseur et injectez de la graisse à l'intérieur jusqu'à ce qu'elle commence à suinter hors des roulements.

    5. Essuyez tout excès de graisse.

    Ajout d'huile légère ou graissage par pulvérisation

    Périodicité d'entretienProcédure d'entretien
    Toutes les 100 heures
  • Graissez les pivots de relevage du tablier de coupe.
  • Graissez les pivots de relevage du tablier de coupe.

    g017028
    g017050

    Graissage de la tondeuse

    Périodicité d'entretienProcédure d'entretien
    Toutes les 50 heures
  • Graissez le bras de la poulie de tension et les axes du tablier.
  • Une fois par an
  • Graissez le bras de la poulie de tension de la courroie de pompe.
  • Graissez les roues pivotantes avant(plus fréquemment en cas de saleté ou poussière abondantes).
  • Regarnissez les roulements des roues pivotantes avant(plus fréquemment en cas de saleté ou poussière abondantes).
  • Important: Vérifiez chaque semaine que les axes des tabliers de coupe sont complètement enduits de graisse.

    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Graissez le pivot de la poulie de tension du tablier de coupe jusqu'à ce que la graisse ressorte par le bas (Figure 42).

    4. Lubrifiez les roulements des 3 axes jusqu'à ce que la graisse ressorte par les joints inférieurs (Figure 42).

      g009029
    5. Graissez le bras de tension de la courroie d'entraînement (Figure 42).

      g009030
    6. Retirez les capuchons antipoussière et réglez les pivots des roues pivotantes.

      Note: Ne remettez pas les capuchons antipoussière avant d'avoir terminé le graissage. Voir Réglage du roulement de pivot de roue pivotante.

    7. Retirez le bouchon hexagonal.

    8. Vissez un graisseur dans l'orifice.

    9. Injectez de la graisse dans le graisseur jusqu'à ce qu'elle ressorte autour du roulement supérieur.

    10. Sortez le graisseur de l'orifice.

    11. Remettez le bouchon hexagonal et le capuchon antipoussière en place (Figure 44).

      g027339

    Soulevez l'avant de la machine sur des chandelles.

    Graissage des moyeux des roues pivotantes

    Périodicité d'entretienProcédure d'entretien
    Une fois par an
  • Graissage des moyeux des roues pivotantes.
    1. Coupez le moteur, attendez l'arrêt complet de toutes les pièces mobiles, enlevez la clé de contact et serrez le frein de stationnement.

      g006115
    2. Soulevez l'avant de la machine sur des chandelles.

    3. Déposez la roue pivotante de la fourche.

    4. Déposez les protège-joints du moyeu de roue.

    5. Déposez un des écrous d'écartement de l'arbre de la roue pivotante.

      Note: Du frein-filet a été appliqué pour bloquer les écrous d'écartement sur l'arbre de roue.

    6. Déposez l'arbre de la roue (en laissant l'autre écrou d'écartement en place).

    7. Faites levier pour déposer les joints, et vérifiez l'état et l'usure des roulements; remplacez-les au besoin.

    8. Garnissez les roulements de graisse universelle.

    9. Insérez 1 roulement, assorti d'un joint neuf, dans la roue.

      Note: Remplacez les joints.

    10. Si les deux écrous d'écartement ont été retirés (ou se sont détachés) de l'arbre de roue, appliquez du frein-filet sur l'un d'entre eux et vissez-le sur l'arbre de roue, méplats tournés vers l'extérieur.

      Note: Ne vissez pas complètement l'écrou d'écartement au bout de l'arbre de roue. Laissez environ 3 mm (⅛ po) entre la surface extérieure de l'écrou d'écartement et l'extrémité de l'arbre de roue dans l'écrou.

    11. Insérez l'ensemble écrou et arbre de roue dans la roue, du côté roulement et joint neuf.

    12. L'extrémité ouverte de la roue étant tournée vers le haut, garnissez de graisse universelle la zone à l'intérieur de la roue autour de l'arbre.

    13. Insérez le second roulement, assorti d'un joint neuf, dans la roue.

    14. Appliquez du frein-filet sur le filetage du second écrou d'écartement et vissez-le sur l'arbre de roue, les méplats tournés vers l'extérieur.

    15. Serrez l'écrou à un couple de 8 à 9 N·m (75 à 80 po-lb), desserrez-le puis resserrez-le à un couple de 2 à 3 N·m (20 à 25 po-lb).

      Note: Attention à ne pas faire dépasser l'arbre de roue de l'écrou.

    16. Reposez les protège-joints sur le moyeu, puis insérez la roue dans la fourche.

    17. Montez le boulon et serrez l'écrou à fond.

    Important: Pour éviter les dommages au joint et au roulement, vérifiez souvent le réglage du roulement. Faites tourner la roue pivotante. Elle ne doit pas tourner librement (plus de 1 ou 2 tours) ni présenter de jeu latéral. Si la roue tourne librement, ajustez l'écrou d'écartement jusqu'à ce que vous sentiez une légère résistance. Appliquez une autre couche de frein-filet.

    Entretien du moteur

    Attention

    Les pièces brûlantes peuvent causer des blessures.

    Gardez les mains, les pieds, le visage et toute autre partie du corps ainsi que les vêtements à l'écart du silencieux et autres surfaces brûlantes.

    Entretien du filtre à air

    Périodicité d'entretienProcédure d'entretien
    Toutes les 150 heures
  • Contrôlez le préfiltre et la grille d'entrée d'air.
  • Toutes les 300 heures
  • Remplacez le préfiltre du filtre à air(plus fréquemment si l'atmosphère est poussiéreuse ou sableuse).
  • Contrôlez l'élément intérieur du filtre à air.
  • Toutes les 600 heures
  • Remplacez l'élément intérieur du filtre à air.
  • Note: Contrôlez les éléments filtrants plus fréquemment s'il y a beaucoup de poussière ou de sable.

    Dépose des éléments du filtre à air

    1. Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Ouvrez les dispositifs de verrouillage du filtre à air et séparez le couvercle d'entrée d'air du boîtier du filtre (Figure 46).

    4. Nettoyez le couvercle et la grille d'entrée d'air.

    5. Reposez le couvercle d'entrée d'air et fixez-le avec les verrous (Figure 46).

      g012996
    6. Ouvrez les dispositifs de verrouillage du filtre à air et détachez le couvercle du boîtier du filtre (Figure 47).

    7. Nettoyez l'intérieur du couvercle du filtre à l'air comprimé.

    8. Sortez le préfiltre du boîtier du filtre avec précaution (Figure 47).

      Note: Évitez de cogner l'élément à l'intérieur du boîtier.

    9. Ne déposez l'élément intérieur que si vous avez l'intention de le remplacer.

      Important: N'essayez jamais de nettoyer l'élément intérieur. Si l'élément de sécurité est encrassé, cela signifie que le préfiltre est endommagé; remplacez les deux éléments filtrants.

      g012997
    10. Vérifiez l'état du préfiltre en le plaçant devant une lumière forte.

      Note: Les trous éventuels apparaîtront sous forme de points brillants. Mettez l'élément au rebut s'il est endommagé.

    Entretien du préfiltre

    • Remplacez le préfiltre s'il est encrassé, plié ou endommagé.

    • Ne nettoyez pas le préfiltre.

    Entretien de l'élément de sécurité

    Remplacez l'élément de sécurité; il ne doit jamais être nettoyé.

    Important: N'essayez jamais de nettoyer l'élément de sécurité. Si l'élément de sécurité est encrassé, cela signifie que le préfiltre est endommagé. Remplacez alors les deux éléments.

    Pose des éléments filtrants

    Important: Pour ne pas endommager le moteur, ne le faites jamais tourner sans les deux éléments filtrants et sans le couvercle du filtre à air.

    1. Si vous montez des éléments filtrants neufs, vérifiez qu'ils n'ont pas souffert pendant le transport. N'utilisez pas les éléments s'ils sont endommagés.

    2. Si vous remplacez l'élément intérieur, insérez-le avec précaution dans le boîtier du filtre (Figure 47).

    3. Placez ensuite le préfiltre sur l'élément intérieur avec le même soin (Figure 47).

      Note: Vérifiez que le préfiltre est bien engagé en position en appuyant sur son bord extérieur lors de la pose.

      Important: N'appuyez pas sur la partie intérieure souple du filtre.

    4. Remettez en place et verrouillez le couvercle du filtre à air (Figure 47).

    Contrôle du niveau et vidange de l'huile moteur

    Type d'huile : huile détergente (classe de service API SL, SM, SN ou supérieure)

    Capacité du carter : 1,7 L (58 oz) avec filtre neuf; 1,4 L (47 oz) avec filtre existant

    Viscosité : Voir le tableau ci-dessous.

    g012991

    Note: L'utilisation d'huile synthétique 5W-20 ou 5W-30 est acceptable jusqu'à 4 °C (40 °F).

    Note: Les huiles synthétiques facilitent le démarrage par des températures extrêmement basses inférieures à -23 °C (-10 °F).

    Contrôle du niveau d'huile moteur

    Périodicité d'entretienProcédure d'entretien
    À chaque utilisation ou une fois par jour
  • Contrôlez le niveau d'huile moteur.
  • Note: Contrôlez le niveau d'huile quand le moteur est froid.

    Attention

    Les pièces brûlantes peuvent causer des blessures.

    Gardez les mains, les pieds, le visage et toute autre partie du corps ainsi que les vêtements à l'écart du silencieux et autres surfaces brûlantes.

    Important: Ne remplissez pas excessivement le carter sous peine d'endommager le moteur. Ne faites pas tourner le moteur si le niveau d'huile est en dessous du repère minimum au risque d'endommager le moteur.

    1. Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles (Figure 49).

      g008804g027659

    Vidange de l'huile moteur

    Périodicité d'entretienProcédure d'entretien
    Toutes les 100 heures
  • Vidangez l'huile moteur(plus fréquemment en cas de saleté ou poussière abondantes).
  • Note: Débarrassez-vous de l'huile usagée dans un centre de recyclage.

    1. Garez la machine en plaçant l'arrière légèrement plus bas que l'avant pour pouvoir évacuer toute l'huile.

    2. Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    3. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles (Figure 50).

      g008804g027734
    4. Versez lentement environ 80 % de l'huile spécifiée dans le tube de remplissage, puis faites l'appoint lentement jusqu'à ce que le niveau atteigne le repère maximum (FULL) (Figure 51).

      g027660
    5. Démarrez le moteur et conduisez la machine jusqu'à une surface plane et horizontale. Contrôlez à nouveau le niveau d'huile.

    Remplacement du filtre à huile moteur

    Périodicité d'entretienProcédure d'entretien
    Toutes les 200 heures
  • Remplacez le filtre à huile moteur.
  • Note: Remplacez le filtre à huile moteur plus souvent si vous travaillez dans des conditions très poussiéreuses ou sableuses.

    1. Vidangez l'huile moteur; voir Vidange de l'huile moteur.

    2. Remplacez le filtre à huile moteur (Figure 52).

      g008804g027477

      Note: Veillez à ce que le joint du filtre à huile touche le moteur puis vissez-le encore de ¾ de tour.

    3. Remplissez le carter moteur d'une huile neuve du type voulu; voir Contrôle du niveau d'huile moteur.

    Vidange de l'huile moteur et remplacement du refroidisseur d'huile

    Périodicité d'entretienProcédure d'entretien
    Toutes les 200 heures
  • Nettoyez le refroidisseur d'huile.
    1. Le refroidisseur d'huile doit rester parfaitement propre. Nettoyez les ailettes avec une brosse.

    2. Retirez les boulons de fixation du refroidisseur d'huile sur le carter du moteur.

    3. Nettoyez l'intérieur du refroidisseur d'huile avec une brosse.

    4. Posez le refroidisseur d'huile sur le carter du moteur.

      g008804g013011

    Entretien des bougies

    Périodicité d'entretienProcédure d'entretien
    Toutes les 200 heures
  • Contrôlez et réglez l'écartement des électrodes.
  • Avant de monter une bougie, vérifiez si l'écartement entre l'électrode centrale et l'électrode latérale est correct. Utilisez une clé à bougies pour déposer et reposer les bougies, et une jauge d'épaisseur pour contrôler et régler l'écartement des électrodes. Remplacez les bougies au besoin.

    Type : Champion® XC12YC, Champion® Platinum 3071 ou type équivalent

    Écartement des électrodes : 0,76 mm (0,030 po)

    Dépose des bougies

    1. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    2. Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    3. Déposez le capot de l'unité hydraulique gauche dans l'ordre indiqué à la Figure 54.

      Note: Vous pourrez ensuite accéder à la bougie avant.

      g009922g009919
    4. Déposez les bougies.

      g008803g027478
    5. Montez le capot de l'unité hydraulique gauche (Figure 54).

    Contrôle des bougies

    Important: Remplacez les bougies si elles sont recouvertes d'un dépôt noir ou d'une couche grasse, si les électrodes sont usées ou si elles présentent des fissures.

    Si le bec isolant est recouvert d'un léger dépôt gris ou brun, le moteur fonctionne correctement. S'il est recouvert d'un dépôt noir, cela signifie généralement que le filtre à air est encrassé.

    Réglez l'écartement des électrodes à 0,76 mm (0,030 po).

    g027479

    Mise en place des bougies

    Vissez les bougies à un couple de 24,4 à 29,8 N·m (18 à 22 pi-lb).

    g027735

    Contrôle du pare-étincelles

    Pour un modèle équipé d'un pare-étincelles :
    Périodicité d'entretienProcédure d'entretien
    Toutes les 50 heures
  • Contrôlez le pare-étincelles (selon l'équipement).
  • Attention

    Les composants chauds du système d'échappement peuvent enflammer les vapeurs d'essence, même après l'arrêt du moteur. Les particules chaudes rejetées quand le moteur est en marche peuvent enflammer les matières inflammables. Un incendie peut entraîner des dommages corporels et matériels.

    Ne faites pas le plein de carburant et ne faites pas tourner le moteur si le pare-étincelles n'est pas en place.

    1. Coupez le moteur, attendez l'arrêt complet de toutes les pièces mobiles et enlevez la clé de contact. Serrez le frein de stationnement.

    2. Attendez que le silencieux soit froid.

    3. Si vous constatez des fissures de la grille ou des soudures, remplacez le pare-étincelles.

    4. Si vous constatez que la grille est bouchée, enlevez le pare-étincelles et agitez-le pour détacher les particules, puis nettoyez la grille à la brosse métallique (faites-la tremper dans du solvant au besoin). Reposez le pare-étincelles sur la sortie d'échappement.

    Entretien du système d'alimentation

    Attention

    Les composants du système d'alimentation sont soumis à une pression élevée. L'utilisation de composants non conformes peut causer une panne du système d'alimentation, une fuite de carburant et même une explosion.

    Utilisez uniquement des conduites d'alimentation et des filtres à carburant agréés.

    Entretien du système d'injection électronique

    Cette machine est équipée d'un système d'injection électronique qui gère le débit de carburant en fonction des conditions d'utilisation.

    Le module de commande électronique (ECU) surveille continuellement le fonctionnement du système EFI.

    Le témoin d'anomalie (MIL) s'allume en cas de détection d'un problème ou d'une anomalie du système. Le témoin d'anomalie est le témoin rouge situé dans la console droite.

    Lorsque le témoin d'anomalie est allumé, effectuez les premiers contrôles de diagnostic. Voir la section sur le témoin d'anomalie sous .

    Si ces contrôles ne corrigent pas le problème, un autre diagnostic et un entretien par un dépositaire-réparateur agréé sont nécessaires.

    Remplacement du filtre à carburant basse pression

    Périodicité d'entretienProcédure d'entretien
    Toutes les 200 heures
  • Remplacez le filtre à carburant(plus fréquemment en cas de saleté ou poussière abondantes).
  • Le filtre à carburant est situé près du moteur, devant ou derrière.

    1. Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Laissez refroidir la machine.

    4. Fermez le robinet d'arrivée de carburant sous le siège (Figure 58).

      g008963
    5. Pincez les extrémités des colliers et éloignez les colliers du filtre (Figure 58).

    6. Déposez le filtre des conduites d'alimentation.

    7. Posez un filtre neuf et rapprochez les colliers de fixation du filtre (Figure 58).

    8. Ouvrez le robinet d'arrivée de carburant.

    Important: Rebranchez les flexibles de carburant et fixez-les aux emplacements d'origine avec les attaches en plastique pour les maintenir à l'écart des composants susceptibles de les endommager.

    Entretien du filtre à carburant haute pression

    Ne cherchez pas à réparer le filtre à carburant haute pression. Le filtre haute pression est intégré au module de pompe à carburant. Le filtre à carburant et les autres composants à l'intérieur du module pompe à carburant ne sont pas réparables. Ne cherchez pas à ouvrir le module pompe à carburant.

    Faites toujours remplacer le module de pompe à carburant avec le filtre à carburant haute pression par un dépositaire-réparateur agréé.

    Entretien du réservoir de carburant

    N'essayez pas de vidanger le réservoir de carburant. Confiez toujours la vidange du réservoir de carburant à un réparateur agréé.

    Entretien du système électrique

    Entretien de la batterie

    Périodicité d'entretienProcédure d'entretien
    Chaque mois
  • Contrôle de la batterie.
  • Attention

    Les bornes, les cosses de la batterie et les accessoires connexes contiennent du plomb et des composés de plomb. L'état de Californie considère ces substances chimiques comme étant à l'origine de cancers et de troubles de la reproduction. Lavez-vous les mains après avoir manipulé la batterie.

    Danger

    L'électrolyte contient de l'acide sulfurique, un poison mortel qui cause de graves brûlures.

    Ne buvez jamais l'électrolyte et évitez tout contact avec les yeux, la peau ou les vêtements. Portez des lunettes de protection et des gants en caoutchouc.

    Retrait de la batterie

    Attention

    Les bornes de la batterie ou les outils en métal peuvent causer des courts-circuits au contact des pièces métalliques de la machine et produire des étincelles. Les étincelles risquent de provoquer l'explosion des gaz de la batterie et de vous blesser.

    • Lors du retrait ou de la mise en place de la batterie, évitez que les bornes touchent les parties métalliques de la machine.

    • Évitez de créer des courts-circuits entre les bornes de la batterie et les parties métalliques de la machine avec des outils en métal.

    Attention

    S'ils sont mal acheminés, les câbles de la batterie peuvent subir des dommages ou endommager la machine et produire des étincelles. Les étincelles risquent de provoquer l'explosion des gaz de la batterie et de vous blesser.

    • Débranchez toujours le câble négatif (noir) de la batterie avant le câble positif (rouge).

    • Connectez toujours le câble positif (rouge) de la batterie avant le câble négatif (noir).

    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Commencez par débrancher le câble négatif (noir) de la borne négative (-) (noire) de la batterie (Figure 59).

    4. Enlevez le capuchon rouge de la borne positive (rouge) de la batterie et débranchez le câble positif (+)(rouge) (Figure 59).

    5. Retirez l'écrou à oreilles qui fixe la barrette de maintien de la batterie (Figure 59).

    6. Déposez la barrette de maintien (Figure 59).

    7. Retirez la batterie.

      g027728

    Mise en place de la batterie

    1. Placez la batterie dans son support en tournant les bornes à l'opposé du réservoir hydraulique (Figure 59).

    2. Commencez par brancher le câble positif (rouge) à la borne positive (+) de la batterie.

    3. Branchez ensuite le câble négatif (noir) et le câble de masse à la borne négative (-) de la batterie.

    4. Fixez les câbles avec 2 boulons, 2 rondelles et 2 contre-écrous (Figure 59).

    5. Placez le capuchon rouge sur la borne positive (rouge) de la batterie.

    6. Reposez la barrette de maintien et fixez-la avec l'écrou à oreilles (Figure 59).

    Charge de la batterie

    Attention

    La batterie en charge produit des gaz susceptibles d'exploser.

    Ne fumez jamais à proximité de la batterie et gardez-la éloignée de toutes flammes ou sources d'étincelles.

    Important: Gardez toujours la batterie chargée au maximum (densité 1,265). Cela est particulièrement important pour prévenir la dégradation de la batterie si la température tombe en dessous de 0 ºC (32 ºF).

    1. Chargez la batterie pendant 10 à 15 minutes entre 25 et 30 A, ou pendant 30 minutes à 10 A.

    2. Quand la batterie est chargée au maximum, débranchez le chargeur de la prise, puis débranchez les fils du chargeur des bornes de la batterie (Figure 60).

    3. Placez la batterie dans la machine et raccordez les câbles de la batterie; voir Mise en place de la batterie.

      Note: N'utilisez pas la machine si la batterie n'est pas branchée, au risque d'endommager le circuit électrique.

      g000960

    Entretien des fusibles

    Le système électrique est protégé par des fusibles. Il ne nécessite donc aucun entretien. Toutefois, si un fusible grille, vérifiez l'état de la pièce ou du circuit et assurez-vous qu'il n'y a pas de court-circuit.

    Les fusibles sont situés sur la console droite, près du siège (Figure 61).

    1. Pour remplacer un fusible, tirez dessus pour l'enlever.

    2. Remplacez le fusible (Figure 61).

      g020464

    Démarrage du moteur à l'aide d'une batterie de secours

    1. Contrôlez et nettoyez la corrosion sur les bornes de la batterie avant d'utiliser la batterie de secours pour démarrer la machine. Vérifiez que les connexions sont bien serrées.

      Prudence

      La corrosion ou des connexions desserrées peuvent provoquer des pointes de tension indésirables à tout moment pendant la procédure de démarrage avec la batterie de secours.

      N'essayez pas de démarrer avec une batterie de secours si les bornes de la batterie à plat sont desserrées ou corrodées, car vous pourriez endommager le moteur ou le système d'injection électronique (EFI).

      Danger

      Le démarrage de secours d'une batterie à plat qui est fissurée, gelée, ne contient pas assez d'électrolyte ou présente un élément ouvert ou en court-circuit peut provoquer une explosion et de graves blessures.

      N'utilisez pas de batterie de secours si ces conditions existent.

    2. Vérifiez que la batterie de secours est une batterie au plomb en bon état chargée au maximum à 12,6 V ou plus.

      Note: Utilisez des câbles de démarrage du bon calibre et assez courts pour réduire la baisse de tension entre les systèmes. Assurez-vous que la couleur et l'étiquetage des câbles correspondent à la polarité.

      Prudence

      Si les câbles de démarrage sont mal connectés (erreur de polarité) le système EFI peut être immédiatement endommagé.

      Respectez la polarité des bornes de la batterie et des câbles de démarrage lorsque vous branchez les batteries.

      Attention

      Les batteries contiennent de l'acide et produisent des gaz explosifs.

      • Protégez-vous toujours les yeux et le visage lorsque vous vous trouvez près des batteries.

      • Ne vous penchez pas au-dessus des batteries.

      Note: Vérifiez que les bouchons d'aération sont bien serrés et de niveau. Placez un chiffon humide, si vous en disposez, sur l'un des bouchons d'aération sur les deux batteries. Les deux véhicules ne doivent pas se toucher et les deux systèmes électriques doivent être hors tension et avoir la même tension nominale. Ces instructions ne concernent que les systèmes à masse négative.

    3. Connectez le câble positif (+) à la borne positive (+) de la batterie à plat qui est reliée au démarreur ou au solénoïde, comme montré à la Figure 62.

      g012785
    4. Connectez l'autre extrémité du câble positif à la borne positive de la batterie de secours.

    5. Connectez le câble négatif (–) noir à l'autre borne (négative) de la batterie de secours.

    6. Faites la dernière connexion sur le bloc moteur du véhicule en panne (pas à la borne négative de la batterie) loin de la batterie et reculez-vous (Figure 64).

      g008804
      g013117
    7. Mettez le moteur en marche et débranchez les câbles dans l'ordre inverse de leur connexion (débranchez la connexion au bloc moteur (noir) en premier).

    Entretien du système d'entraînement

    Contrôle de la ceinture de sécurité

    Périodicité d'entretienProcédure d'entretien
    À chaque utilisation ou une fois par jour
  • Contrôlez la ceinture de sécurité.
  • Vérifiez que la ceinture de sécurité n'est pas usée ni entaillée, et que l'enrouleur et la boucle fonctionnent correctement. Remplacez la ceinture de sécurité si elle est endommagée.

    Contrôle des boutons du système antiretournement (ROPS)

    Périodicité d'entretienProcédure d'entretien
    À chaque utilisation ou une fois par jour
  • Contrôlez les boutons du système antiretournement (ROPS).
  • Attention

    Pour éviter de vous blesser, parfois mortellement, en vous retournant : gardez l'arceau de sécurité complètement relevé et bloqué dans cette position, et attachez la ceinture de sécurité.

    Vérifiez que le siège est fixé à la machine.

    Vérifiez que les fixations et les boutons sont en bon état. Les boutons doivent être complètement engagés quand le système ROPS est relevé. Il faut parfois pousser en avant ou tirer en arrière la partie supérieure de l'arceau de sécurité pour engager complètement les deux boutons (Figure 65).

    g008943

    Réglage de l'alignement des roues

    1. Désengagez la commande de la lame (PDF).

    2. Conduisez la machine jusqu'à une surface plane et dégagée, et amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT.

    3. Placez la commande d'accélérateur à mi-course entre les positions BAS RéGIME et HAUT RéGIME.

    4. Poussez les leviers de commande de déplacement en avant jusqu'à la butée dans la fente en T.

    5. Vérifiez de quel côté la machine se déporte.

    6. Si la machine se déporte à droite, desserrez les boulons et déplacez la plaque de butée gauche en arrière sur la fente en T gauche, jusqu'à ce qu'elle se déplace en ligne droite (Figure 66).

    7. Si la machine se déporte à gauche, desserrez les boulons et déplacez la plaque de butée droite en arrière sur la fente en T droite, jusqu'à ce qu'elle se déplace en ligne droite (Figure 66).

    8. Serrez les boulons de la plaque (Figure 66).

      g027340

    Contrôle de la pression des pneus

    Périodicité d'entretienProcédure d'entretien
    Toutes les 50 heures
  • Contrôlez la pression des pneus.
  • Les pneus arrière doivent être gonflés à 0,90 bar (13 psi). Les pneus mal gonflés peuvent compromettre la qualité et l'uniformité de la coupe. Contrôlez la pression lorsque les pneus sont froids pour obtenir un résultat plus précis.

    Note: Les pneus avant sont du type semi-pneumatique et ne nécessitent pas de contrôle de la pression.

    g001055

    Contrôle des écrous de roues

    Périodicité d'entretienProcédure d'entretien
    Après les 100 premières heures de fonctionnement
  • Contrôlez le couple de serrage des écrous de roue.
  • Toutes les 500 heures
  • Contrôlez le couple de serrage des écrous de roue.
  • Contrôlez et serrez les écrous de roues à un couple de 129 N⋅m (95 pi-lb).

    Contrôle de l'écrou crénelé de moyeu de roue

    Périodicité d'entretienProcédure d'entretien
    Après les 100 premières heures de fonctionnement
  • Vérifiez le couple de serrage de l'écrou crénelé du moyeu de roue.
  • Toutes les 500 heures
  • Vérifiez le couple de serrage de l'écrou crénelé du moyeu de roue.
  • Vérifiez et assurez-vous que l'écrou crénelé est serré à un couple de 286 à 352 N⋅m (211 à 260 pi-lb).

    Note: N'utilisez pas de produit antigrippant sur le moyeu de roue.

    g027341

    Réglage du roulement de pivot de roue pivotante

    Périodicité d'entretienProcédure d'entretien
    Toutes les 500 heures
  • Réglez le roulement de pivot de roue pivotante.
    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Retirez le capuchon antipoussière de la roue pivotante et serrez le contre-écrou (Figure 69).

    4. Continuez de serrer le contre-écrou jusqu'à ce que les rondelles élastiques soient aplaties, puis desserrez-le de 1/4 de tour pour obtenir la précharge correcte des roulements (Figure 69).

      Important: Veillez à placer les rondelles élastiques comme montré à la Figure 69.

    5. Reposez le couvre-moyeu (Figure 69).

      g001297

    Utilisation de la cale d'embrayage

    Certains modèles plus récents sont équipés d'embrayages contenant une cale de frein. Lorsque le frein d'embrayage est usé au point que l'embrayage ne s'engage plus systématiquement, vous pouvez retirer la cale pour prolonger la vie de l'embrayage.

    g010869

    Retrait de la cale d'embrayage

    1. Coupez le moteur, attendez l'arrêt complet de toutes les pièces mobiles et enlevez la clé de contact. Serrez le frein de stationnement et laissez refroidir la machine complètement.

    2. Soufflez de l'air comprimé sous le pôle et autour des entretoises du frein pour éliminer tout débris.

      g010868
    3. Vérifiez l'état des câbles, des connecteurs et des bornes du faisceau de câblage. Faites le nettoyage ou les réparations nécessaires.

    4. Vérifiez qu'une tension de 12 V est appliquée au connecteur de l'embrayage quand la PDF est engagée.

    5. Mesurez l'entrefer entre le rotor et l'induit. Si l'entrefer est supérieur à 1 mm (0,04 po), procédez comme suit :

      1. Desserrez les boulons de fixation du frein d'un demi tour à un tour, comme montré ci-dessous.

        Note: N'enlevez pas le pôle du frein de l'enveloppe de champ/l'induit. Le pôle du frein est usé au niveau de l'induit, ce qu'il doit continuer de faire après le retrait de la cale afin d'assurer un couple de freinage correct.

        g010870
      2. A l'aide d'une pince à becs longs ou avec les doigts, saisissez la languette et déposez la cale.

        Note: Ne mettez pas la cale au rebut tant que l'embrayage ne fonctionne pas correctement.

        g010871
      3. Soufflez de l'air comprimé sous le pôle et autour des entretoises du frein pour éliminer tout débris.

      4. Serrez chaque boulon (M6 x 1) à 13 N·m (10 pi-lb) +/-0,7 N·m (0,5 pi-lb).

      5. A l'aide d'une jauge d'épaisseur de 0,25 mm (0,010 po), vérifiez qu'il existe un entrefer entre le rotor et la face de l'induit, de chaque côté du pôle de frein, comme montré.

        Note: En raison de l'usure des faces du rotor et de l'induit (rugosité), il est parfois difficile de mesurer le véritable entrefer.

        g010872
        g010873
        • Si l'entrefer est inférieur à 0,025 cm (0,010 po), remettez la cale en place et reportez-vous à .

        • Si l'entrefer est suffisant, passez au contrôle de sécurité de l'opération 6.

      6. Effectuez le contrôle de sécurité suivant :

        1. Asseyez-vous sur le siège et mettez le moteur en marche.

        2. Les lames ne doivent pas s'engager quand la commande de PDF est enfoncée et l'embrayage est désengagé.

          Si l'embrayage ne se désengage pas, mettez la cale en place et reportez-vous à .

        3. Engagez et désengagez la commande de PDF 10 fois de suite pour vérifier que l'embrayage fonctionne correctement. Si l'embrayage ne s'engage pas correctement, voir .

    Entretien du système de refroidissement

    Nettoyage de la grille du moteur et du refroidisseur d'huile

    Périodicité d'entretienProcédure d'entretien
    À chaque utilisation ou une fois par jour
  • Nettoyez la grille du moteur et le refroidisseur d'huile.
  • Enlevez l'herbe, les saletés et autres débris éventuellement accumulés sur le refroidisseur d'huile (Figure 76).

    g008804g009191

    Avant chaque utilisation, enlevez l'herbe, les saletés et autres débris éventuellement accumulés sur la grille du moteur. Cela permet d'assurer un refroidissement et un régime moteur corrects, et réduit les risques de surchauffe et de dommages mécaniques du moteur (Figure 77).

    Nettoyage des ailettes de refroidissement et les carénages du moteur

    Périodicité d'entretienProcédure d'entretien
    Toutes les 100 heures
  • Vérifiez et nettoyez les ailettes de refroidissement et les carénages du moteur.
    1. Désengagez la PDF et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Retirez la grille d'entrée d'air, le lanceur et le carter du ventilateur (Figure 77).

    4. Débarrassez les pièces du moteur de l'herbe et des débris accumulés.

    5. Reposez la grille d'entrée d'air, le lanceur et le carter du ventilateur (Figure 77).

      g004218

    Contrôle et nettoyage des carénages de l'unité hydraulique

    Périodicité d'entretienProcédure d'entretien
    À chaque utilisation ou une fois par jour
  • Contrôlez et nettoyez les carénages de l'unité hydraulique.
    1. Désengagez la PDF et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Soulevez le siège.

    4. Débarrassez les carénages de l'unité hydraulique de l'herbe et des débris accumulés (Figure 78).

    5. Abaissez le siège.

      g009922g009920

    Entretien des freins

    Réglage du frein de stationnement

    Périodicité d'entretienProcédure d'entretien
    Après les 100 premières heures de fonctionnement
  • Vérifiez le réglage du frein de stationnement.
  • Toutes les 500 heures
  • Vérifiez le réglage du frein de stationnement.par la suite
  • Vérifiez que le frein est correctement réglé avant d'utiliser la machine.

    Note: Cette procédure doit être suivie après les 100 premières heures de fonctionnement ou chaque fois qu'un composant du frein est déposé ou remplacé.

    1. Conduisez la machine sur un sol plat et horizontal.

    2. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    3. Coupez le moteur, attendez l'arrêt complet de toutes les pièces mobiles et enlevez la clé de contact.

    4. Soulevez l'arrière de la machine sur des chandelles.

      Danger

      Les crics mécaniques ou hydrauliques peuvent céder sous le poids de la machine et causer des blessures graves.

      • Utilisez des chandelles pour soutenir la machine.

      • N'utilisez pas de crics hydrauliques.

    5. Déposez les roues arrière de la machine.

    6. Enlevez les débris éventuellement présents autour du frein.

    7. Tournez la poignée de déblocage des roues motrices en position Débloquée. Voir Utilisation des valves de déblocage des roues motrices.

    8. Vérifiez si un espace est visible entre le support en L et la butée de tringlerie (Figure 79).

      g026961
    9. Desserrez le frein de stationnement; le levier doit être abaissé.

    10. Tournez le moyeu de roue à la main dans les deux sens par rapport à l'étrier; le moyeu de roue doit se déplacer librement entre l'étrier.

    11. L'espace est nécessaire pour permettre au moyeu de roue de bouger librement :

      1. Desserrez le frein de stationnement.

      2. Détachez et ajustez précisément la tringlerie arrière :

        • Raccourcissez la tringlerie pour créer un espace.

        • Allongez la tringlerie pour permettre à la tringlerie de bouger.

      3. Rattachez la tringlerie arrière.

    12. Serrez le frein de stationnement et vérifiez l'espace obtenu.

    13. Répétez les opérations 9 à 13 jusqu'à ce qu'un espace soit visible et que le moyeu de roue tourne librement.

    14. Répétez cette procédure pour le frein de l'autre côté.

    15. Tournez la poignée de déblocage des roues motrices en position de marche. Voir Utilisation des valves de déblocage des roues motrices.

    16. Montez les roues arrière et serrez les écrous de roues. Voir Contrôle des écrous de roues.

    17. Retirez les chandelles.

    Entretien des courroies

    Contrôle des courroies

    Périodicité d'entretienProcédure d'entretien
    Toutes les 50 heures
  • Contrôlez l'état des courroies (usure/fissures).
  • Remplacez la courroie si elle est usée. La courroie peut montrer les signes d'usure suivants : grincement pendant la rotation, glissement des lames pendant la coupe, bords effilochés, traces de brûlures et fissures.

    Remplacement de la courroie du tablier de coupe

    1. Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Abaissez le tablier de coupe à la hauteur de coupe 76 mm (3 po).

    4. Retirez les couvercles de courroie (Figure 80).

      g027729
    5. Insérez un rochet dans le trou carré du bras de tension pour détendre le ressort de la poulie de tension (Figure 81).

    6. Enlevez la courroie des poulies du tablier de coupe.

    7. Enlevez le guide de courroie situé sur le bras de la poulie de tension rappelée par ressort, comme montré à la Figure 81.

    8. Retirez la courroie existante.

    9. Acheminez la courroie neuve autour des poulies du tablier de coupe et de la poulie d'embrayage, sous le moteur (Figure 81).

      g009038
    10. Montez le guide de courroie sur le bras de la poulie de tension, comme montré à la Figure 81.

    11. Insérez le rochet dans le trou carré et montez le ressort de la poulie de tension (Figure 81).

      Les extrémités du ressort doivent être engagées dans les rainures d'ancrage.

    12. Posez les couvercles de courroie (Figure 82).

      g027730

    Remplacement de la courroie d'entraînement de la pompe hydraulique

    1. Désengagez la PDF et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Enlevez la courroie du tablier de coupe. Voir Remplacement de la courroie du tablier de coupe.

    4. Soulevez la machine sur des chandelles (Figure 83).

      g009039
    5. Insérez un rochet dans le trou carré du bras de la poulie de tension pour déposer le ressort de la poulie de tension (Figure 83).

    6. Décrochez le ressort de tension sur le cadre (Figure 83).

    7. Retirez la courroie des poulies d'entraînement de l'unité hydraulique et de la poulie du moteur

    8. Placez une courroie neuve autour de la poulie du moteur et des deux poulies d'entraînement.

    9. Insérez un rochet dans le trou carré du bras de tension pour installer le ressort de la poulie de tension sur le cadre (Figure 83).

    10. Installez la courroie du tablier de coupe. Voir Remplacement de la courroie du tablier de coupe.

    Entretien des commandes

    Réglage de la position des leviers de commande

    Les leviers de commande ont 2 positions de réglage : haute et basse. Enlevez les boulons pour régler la hauteur.

    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Desserrez les boulons et les écrous à embase situés dans les leviers (Figure 84).

    4. Réglez l'alignement avant/arrière des leviers en les plaçant tous deux à la position POINT MORT, puis faites-les coulisser jusqu'à ce qu'ils soient alignés, et resserrez les boulons (Figure 84).

      g009040
      g009195
    5. Si les extrémités des leviers se rencontrent; voir Réglage de la position des leviers de commande.

    Réglage de la tringlerie de commande de déplacement

    Les tringleries de commande de la pompe sont situées de chaque côté du réservoir de carburant, sous le siège. Tournez la tringlerie de pompe à l'aide d'une clé Tournez la tringlerie de pompe à l'aide d'une clé de ½ pouce pour effectuer des réglages extrêmement précis et empêcher ainsi la machine de bouger quand elle est au point mort. Les réglages doivent seulement être effectués pour le positionnement du point mort.

    Attention

    Le moteur doit être en marche et les roues motrices doivent tourner pour effectuer le réglage de la commande de déplacement. Les pièces mobiles et les surfaces brûlantes peuvent causer des blessures.

    N'approchez pas les doigts, les mains ou les vêtements des pièces rotatives et des surfaces chaudes.

    1. Avant de mettre le moteur en marche, appuyez sur la pédale de relevage du tablier de coupe et enlevez la goupille de hauteur de coupe.

    2. Soulevez l'arrière de la machine juste assez pour permettre aux roues motrices de tourner librement et placez des chandelles (ou des supports équivalents) sous la machine.

    3. Débranchez les connexions électriques du contacteur de sécurité du siège situé sous le coussin de l'assise du siège.

      Note: Le contacteur est intégré au siège.

    4. Branchez temporairement un fil volant aux bornes du connecteur du faisceau de câblage principal.

    5. Démarrez le moteur.

      Note: Le frein doit être serré et les leviers de commande de déplacement doivent être poussés vers l'extérieur pour démarrer le moteur. Il n'est pas nécessaire que vous soyez assis sur le siège car le fil volant est utilisé. Faites tourner le moteur à plein régime et desserrez le frein.

    6. Laissez tourner le moteur 5 minutes au moins avec les leviers de commande en position de vitesse maximale en marche avant pour amener l'huile hydraulique à la température de service.

      Note: Le levier de commande de déplacement doit être au point mort quand vous effectuez les réglages nécessaires.

    7. Amenez les leviers de commande de déplacement en position POINT MORT

    8. Réglez la longueur des tiges de pompes en tournant les doubles écrous dans le sens voulu jusqu'à ce que les roues tournent légèrement en marche arrière (Figure 86).

      g027342
    9. Amenez les leviers de commande de déplacement en position de marche arrière et, tout en appuyant légèrement sur les leviers, laissez les ressorts d'indicateur de marche arrière ramener les leviers au point mort.

      Note: Les roues doivent s'arrêter de tourner ou tourner légèrement en arrière.

    10. Coupez le moteur, débranchez le fil volant du faisceau de câbles et branchez le connecteur au contacteur du siège.

    11. Retirez les chandelles.

    12. Levez le tablier et mettez la goupille de hauteur de coupe en place.

    13. Vérifiez que la machine ne se déplace pas au point mort quand le frein de stationnement est desserré.

    Réglage de l'amortisseur de commande de déplacement

    Vous pouvez ajuster le boulon supérieur de fixation de l'amortisseur pour modifier la résistance du levier de commande de déplacement. Voir les options de montage à la Figure 87.

    g008620

    Réglage du pivot de verrouillage au point mort des commandes de déplacement

    Vous pouvez ajuster l'écrou à embase pour obtenir la résistance voulue du levier de commande de déplacement quand il est amené en position de VERROUILLAGE AU POINT MORT. Voir les options de réglage à la Figure 88.

    1. Desserrez l'écrou de blocage.

    2. Serrez ou desserrez l'écrou à embase selon la résistance voulue.

      Note: Pour augmenter la résistance, serrez l'écrou à embase.

      Note: Pour réduire la résistance, desserrez l'écrou à embase.

    3. Resserrez l'écrou de blocage.

      g008621

    Entretien du système hydraulique

    Entretien du système hydraulique

    Type d'huile hydraulique : Toro® HYPR-OIL 500 ou Mobil® 1 15W-50

    Important: Utilisez l'huile spécifiée. Tout autre liquide risque d'endommager le système hydraulique.

    Capacité de chaque système hydraulique : 1,5 L (51 oz) par côté, avec filtre neuf

    Contrôle du niveau de liquide hydraulique

    Périodicité d'entretienProcédure d'entretien
    Toutes les 50 heures
  • Contrôlez le niveau d'huile hydraulique.
    1. Placez la machine sur une surface plane et horizontale.

    2. Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    3. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    4. Laissez refroidir le moteur et le système hydraulique pendant 10 minutes.

      Note: Le niveau d'huile indiqué par la jauge ne sera pas correct si le contrôle est effectué quand le moteur est chaud.

    5. Avancez le siège.

    6. Nettoyez la surface autour des jauges des réservoirs du système hydraulique (Figure 89).

    7. Sortez une jauge du réservoir hydraulique (Figure 89).

    8. Essuyez la jauge sur un chiffon puis revissez-la dans le réservoir.

    9. Ressortez la jauge et examinez l'extrémité (Figure 89). Si le niveau d'huile est au repère minimum, versez lentement la quantité d'huile qui convient dans le réservoir hydraulique pour faire monter le niveau jusqu'au repère maximum (H).

      Important: Ne remplissez pas excessivement les unités hydrauliques pour éviter de causer des dommages. N'utilisez pas la machine si le niveau d'huile est en-dessous du repère minimum.

    10. Remettez la jauge en place.

    11. Répétez cette procédure pour la jauge d'huile opposée.

      g015459

      Attention

      L'huile hydraulique qui s'échappe sous pression peut traverser la peau et causer des blessures graves.

      • Si de l'huile hydraulique pénètre sous la peau, elle devra être enlevée chirurgicalement dans les quelques heures qui suivent par un médecin connaissant bien ce genre de blessures, pour éviter le risque de gangrène.

      • N'approchez pas les mains ou autres parties du corps des fuites en trou d'épingle ou des gicleurs d'où sort l'huile sous haute pression.

      • Utilisez un morceau de papier ou de carton pour détecter les fuites.

      • Dépressurisez soigneusement le circuit hydraulique avant de travailler dessus.

      • Vérifiez l'état de tous les flexibles et conduites hydrauliques, ainsi que le serrage de tous les raccords et branchements avant de mettre le circuit sous pression.

    Vidange de l'huile hydraulique et remplacement des filtres hydrauliques

    Périodicité d'entretienProcédure d'entretien
    Après les 250 premières heures de fonctionnement
  • Remplacez les filtres hydrauliques et vidangez l'huile hydraulique quelle qu'elle soit.
  • Toutes les 250 heures
  • Si vous utilisez l'huile hydraulique Mobil® 1, remplacez les filtres hydrauliques et vidangez l'huile (plus fréquemment si vous travaillez dans un environnement sale ou poussiéreux).
  • Toutes les 500 heures
  • Si vous utilisez l'huile hydraulique Toro® HYPR-OIL™ 500, remplacez les filtres hydrauliques et vidangez l'huile hydraulique (plus fréquemment si vous travaillez dans un environnement sale ou poussiéreux).
  • Vous devez déposer les filtres pour vidanger l'huile hydraulique. Remplacez les deux filtres en même temps. Reportez-vous aux spécifications de l'huile sous Entretien du système hydraulique pour savoir quelle huile utiliser.

    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Soulevez la machine sur des chandelles (Figure 90).

      g008970
    4. Déposez la courroie du tablier et la courroie d'entraînement de la pompe. Cela évitera de salir les courroies avec l'huile. Voir Entretien des courroies.

    5. Placez un bac de vidange sous le filtre, retirez le filtre usagé et essuyez la surface (Figure 91).

      g008968
    6. Appliquez une fine couche d'huile hydraulique sur le joint en caoutchouc du filtre de rechange (Figure 91).

    7. Montez le filtre hydraulique de rechange.

    8. Reposez la courroie d'entraînement de pompe et la courroie du tablier de coupe.

    9. Retirez les chandelles et abaissez la machine (Figure 90).

    10. Versez de l'huile dans le réservoir hydraulique et vérifiez qu'il n'y a pas de fuite.

    11. Nettoyez l'huile éventuellement répandue.

    12. Mettez le moteur en marche et laissez-le tourner environ deux minutes pour purger l'air du circuit. Coupez le moteur et recherchez les fuites éventuelles.

    13. Vérifiez le niveau d'huile à froid.

    14. Faites l'appoint d'huile hydraulique au besoin. Ne remplissez pas excessivement.

    Entretien du tablier de coupe

    Mise à niveau du tablier de coupe

    Préparation de la machine

    Note: Vérifiez que le tablier de coupe est de niveau avant de régler la hauteur de coupe.

    1. Placez la tondeuse sur une surface plane et horizontale.

    2. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    3. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    4. Contrôlez la pression des pneus des roues motrices.

      Note: La pression correcte des pneus avant et arrière est de 0,90 bar (13 psi).

    5. Réglez le tablier de coupe à la hauteur de 76 mm (3 po).

    Mise à niveau du tablier de coupe

    1. Placez la tondeuse sur une surface plane et horizontale.

    2. Coupez le moteur, attendez l'arrêt complet de toutes les pièces mobiles et enlevez la clé de contact. Serrez le frein de stationnement.

    3. Contrôlez la pression des pneus des roues motrices. La pression correcte des pneus avant et arrière est 0,90 bar (13 psi). Corrigez-la si nécessaire.

    4. Placez le verrou de transport en position de verrouillage.

    5. Enfoncez la pédale de levage du tablier de coupe au maximum pour verrouiller le tablier à la position de transport de 14 cm (5,5 po) (Figure 92).

      g027343
    6. Insérez la goupille de réglage de la hauteur de coupe à la position 7,6 cm (3 po).

    7. Relâchez le verrou de transport et laissez le tablier descendre à la hauteur de coupe sélectionnée.

    8. Relevez la goulotte.

    9. De chaque côté du tablier de coupe, mesurez la distance entre la surface plane et la pointe avant de la lame (position A). La distance obtenue doit être de 7,6 cm (3 po); voir Figure 93.

      g009196
    10. Le cas échéant, desserrez le contre-écrou à embase sur le côté de la chape et l'écrou de blocage sur le dessus. Ajustez précisément la vis de réglage en la tournant jusqu'à obtention d'une hauteur de 7,6 cm (3 po) (Figure 94).

      Tournez la vis de réglage dans le sens horaire pour augmenter la hauteur et dans le sens antihoraire pour la diminuer.

      g027344
    11. Si les biellettes de tablier avant ne disposent pas d'un réglage suffisant pour obtenir une hauteur de coupe précise, le réglage monopoint peut être utilisé pour obtenir un réglage supplémentaire.

    12. Pour régler le système monopoint, desserrez les deux boulons au bas de la plaque de hauteur de coupe. Voir Figure 95.

      g027345
    13. Si le tablier est trop bas, serrez le boulon de réglage monopoint dans le sens horaire. Si le tablier est trop haut, desserrez le boulon de réglage monopoint dans le sens antihoraire (Figure 96).

      Note: Desserrez ou serrez le boulon de réglage monopoint pour pouvoir juste déplacer les boulons de montage de la plaque de hauteur de coupe d'au moins 1/3 de leur course dans les fentes. Cela permettra de rattraper un peu du réglage vers le haut et le bas pour les 4 timoneries de tabliers.

      g017036
    14. Serrez les 2 boulons au bas de la plaque de hauteur de coupe (Figure 95).

      Note: Généralement, la pointe arrière de la lame doit être réglée 6,4 mm (¼ po) plus haut que la pointe avant.

    15. Serrez les 2 boulons à un couple de 37 à 45 N·m (27 à 33 pi-lb).

    16. De chaque côté du tablier de coupe, mesurez la distance entre la surface plane et la pointe arrière de la lame (position B). La distance obtenue doit être de 8,3 cm (3,25 po); voir Figure 93.

    17. Ajustez précisément la vis de réglage en la tournant jusqu'à obtention d'une hauteur de 8,3 mm (3,25 po) (Figure 94).

      Tournez l'écrou réglage dans le sens horaire pour augmenter la hauteur et dans le sens antihoraire pour la diminuer.

    18. Mesurez jusqu'à ce que les 4 côtés soient à la bonne hauteur.

    19. Serrez tous les écrous de blocage des bras de relevage de tablier de coupe.

    20. Abaissez la goulotte.

    Entretien des lames

    Utilisez des lames bien aiguisées durant toute la saison de tonte, pour obtenir une coupe nette sans arracher ni déchiqueter les brins d'herbe. L'herbe arrachée ou déchiquetée brunit sur les bords, sa croissance ralentit et elle devient plus sensible aux maladies.

    Vérifiez chaque jour l'état, l'usure et l'affûtage des lames. Limez les entailles éventuelles et aiguisez les lames au besoin. Remplacez immédiatement les lames endommagées ou usées par des lames Toro d'origine. Il est utile de prévoir une ou plusieurs lames de réserve pour le remplacement et l'aiguisage.

    Attention

    Une lame usée ou endommagée peut se briser et projeter le morceau cassé dans votre direction ou celle d'autres personnes, et infliger des blessures graves ou mortelles.

    • Vérifiez l'état et l'usure des lames périodiquement.

    • Remplacez les lames usées ou endommagées.

    Avant le contrôle ou l'entretien des lames

    1. Garez la machine sur un sol plat et horizontal, désengagez la commande des lames (PDF) et serrez le frein de stationnement.

    2. Coupez le contact. Enlevez la clé et débranchez le fil des bougies.

    Contrôle des lames

    Périodicité d'entretienProcédure d'entretien
    À chaque utilisation ou une fois par jour
  • Contrôlez les lames.
    1. Examinez le tranchant des lames (Figure 97).

    2. Si les lames sont émoussées ou présentent des indentations, déposez-les et aiguisez-les; voir Affûtage des lames et Pose des lames.

    3. Inspectez les lames, et plus particulièrement l'ailette.

    4. Remplacez immédiatement toute lame fendue, usée ou qui présente une entaille (Figure 97).

      g006530

    Détection des lames faussées

    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Tournez les lames dans le sens longitudinal (Figure 98).

    4. Mesurez la distance entre la surface plane et le tranchant (position A) des lames (Figure 98).

      g000975
    5. Tournez les lames pour faire passer les pointes qui sont à l'arrière à l'avant.

    6. Mesurez la distance entre la surface plane et le tranchant des lames, au même endroit qu'à l'opération 4.

      Note: Les mesures obtenues aux opérations 4 et 5 ne doivent pas différer de plus de 3 mm (⅛ po).

      Note: Si la différence est supérieure à 3 mm (⅛ po), la lame est faussée et doit être remplacée.

      Attention

      Une lame faussée ou endommagée peut se briser et projeter le morceau cassé dans votre direction ou celle de personnes à proximité, et causer des blessures graves ou mortelles.

      • Remplacez toujours une lame faussée ou endommagée par une neuve.

      • Ne créez pas d'indentations dans les bords ou à la surface des lames, par exemple en les limant.

    Dépose des lames

    Remplacez toute lame qui a heurté un objet, qui est déséquilibrée ou faussée. Pour garantir un rendement optimal et la sécurité continue de la machine, utilisez toujours des lames Toro d'origine. Les lames d'autres constructeurs peuvent entraîner la non-conformité aux normes de sécurité.

    1. Tenez la lame par son extrémité avec un chiffon ou un gant épais.

    2. Enlevez de l'axe, le boulon, la rondelle bombée et la lame (Figure 99).

      g004536

    Affûtage des lames

    Attention

    Lors de l'affûtage, des morceaux de lame peuvent être projetés et causer des blessures graves.

    Portez une protection oculaire adéquate pour affûter les lames.

    1. Au moyen d'une lime, aiguisez les tranchants à chaque bout de la lame (Figure 100).

      Note: Veillez à conserver l'angle de coupe d'origine.

      Note: Limez la même quantité de métal sur les deux tranchants pour ne pas déséquilibrer la lame.

      g000276
    2. Vérifiez l'équilibre de la lame en la plaçant sur un équilibreur (Figure 101).

      Note: Si la lame reste horizontale, elle est équilibrée et prête à être utilisée.

      g000277
    3. Si la lame est déséquilibrée, limez un peu l'extrémité de l'ailette seulement (Figure 99).

    4. Répétez cette procédure jusqu'à ce que la lame soit équilibrée.

    Pose des lames

    1. Placez la lame sur l'axe (Figure 102).

      Important: Pour obtenir une coupe correcte, la partie relevée de la lame doit être dirigée en haut vers l'intérieur du carter du tablier de coupe.

    2. Mettez en place la rondelle élastique et le boulon de la lame (Figure 102).

      Note: Orientez le cône de la rondelle élastique vers la tête du boulon.

    3. Serrez le boulon de la lame à un couple de 115 à 150 N·m (85 à 110 pi-lb).

      g004536

    Retrait du tablier de coupe

    Avant de réviser ou de retirer le tablier de coupe, verrouillez les bras rappelés par ressort.

    Attention

    De l'énergie est emmagasinée dans les bras de levage du tablier de coupe. Des blessures graves ou mortelles peuvent être causées si le tablier est retiré sans libérer l'énergie emmagasinée.

    N'essayez pas de séparer le tablier du cadre avant sans bloquer l'énergie emmagasinée.

    1. Coupez le moteur, attendez l'arrêt complet de toutes les pièces mobiles et enlevez la clé de contact. Serrez le frein de stationnement.

    2. Retirez la goupille de réglage de la hauteur de coupe et abaissez le tablier au sol.

    3. Insérez la goupille de réglage de la hauteur de coupe à la position 7,6 cm (3 po).

      Note: Cela bloque les bras de levage du tablier à la position la plus basse quand le tablier est enlevé et l'énergie emmagasinée dans le ressort du tablier est ainsi libérée.

    4. Retirez les couvercles de courroie.

    5. Soulevez le bac de plancher et insérez un rochet dans le trou carré de la poulie de tension du tablier (Figure 103).

    6. Tournez la poulie de tension dans le sens horaire et déposez la courroie du tablier (Figure 103).

      g009038
    7. Enlevez et mettez de côté les fixations des deux côtés du tablier, comme montré à la Figure 104 ou Figure 105.

      g009197
      g010252
    8. Élevez les bielles de tablier et fixez-les dans cette position. Sortez le tablier par le côté droit de la machine.

    Remplacement du déflecteur d'herbe

    Attention

    Si l'ouverture d'éjection n'est pas fermée, la tondeuse peut projeter des objets dans votre direction ou celles d'autres personnes et causer des blessures graves ou mortelles. Un contact avec la lame est également possible.

    N'utilisez jamais la tondeuse sans l'équiper d'une plaque d'obturation, d'un déflecteur de déchiquetage, d'un déflecteur d'herbe ou d'un bac de ramassage.

    1. Retirez le contre-écrou, le boulon, le ressort et l'entretoise qui fixent le déflecteur aux supports de pivot (Figure 106). Déposez le déflecteur d'herbe s'il est endommagé ou usé.

      g015594
    2. Placez une entretoise et un ressort sur le déflecteur d'herbe. Placez une extrémité du ressort en J derrière le bord du tablier.

      Note: Prenez soin de placer une extrémité en J du ressort derrière le bord du tablier avant de mettre le boulon en place, comme montré à la Figure 106.

    3. Remettez le boulon et l'écrou en place. Accrochez l'extrémité en J du ressort au déflecteur d'herbe (Figure 106).

      Important: Le déflecteur d'herbe doit pouvoir pivoter. Ouvrez complètement le déflecteur d'herbe et vérifiez qu'il peut s'abaisser complètement.

    Nettoyage

    Nettoyage du dessous du tablier de coupe

    Périodicité d'entretienProcédure d'entretien
    À chaque utilisation ou une fois par jour
  • Nettoyez le tablier de coupe.
    1. Désengagez la commande des lames (PDF), amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

    2. Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

    3. Levez le tablier de coupe en position de transport.

    Élimination des déchets

    L'huile moteur, les batteries, l'huile hydraulique et le liquide de refroidissement sont polluants pour l'environnement. Débarrassez-vous en conformément à la réglementation nationale et locale en matière d'environnement.

    Remisage

    Nettoyage et remisage

    1. Désengagez la commande des lames (PDF), serrez le frein de stationnement et tournez la clé de contact en position ARRêT. Enlevez la clé de contact.

    2. Débarrassez l'extérieur de toute la machine, et surtout le moteur et le système hydraulique, des déchets d'herbe coupée, des saletés et de la crasse. Éliminez les saletés et les débris d'herbe sèche pouvant se trouver sur les ailettes de la culasse et le carter du ventilateur.

      Important: Vous pouvez laver la machine avec de l'eau et un détergent doux. N'utilisez pas de nettoyeur haute pression. N'utilisez pas trop d'eau, surtout près du panneau de commande, du moteur, des pompes hydrauliques et des moteurs électriques.

    3. Contrôlez le frein; voir Entretien des freins.

    4. Faites l'entretien du filtre à air; voir Entretien du filtre à air.

    5. Graissez la machine; voir Lubrification

    6. Vidangez l'huile moteur; voir Graissage de la machine.

    7. Contrôlez la pression des pneus; voir Contrôle de la pression des pneus.

    8. Remplacez les filtres hydrauliques; voir Entretien du système hydraulique.

    9. Chargez la batterie; voir Charge de la batterie.

    10. Grattez l'herbe et les saletés éventuellement accumulées sur le dessous de la tondeuse, puis lavez cette dernière au tuyau d'arrosage.

      Note: Conduisez la machine, en engageant la commande des lames (PDF), moteur au ralenti accéléré, pendant 2 à 5 minutes après l'avoir lavée.

    11. Vérifiez l'état des lames; voir Entretien des lames.

    12. Si vous ne comptez pas utiliser la machine avant plus d'un mois, préparez-la au remisage comme suit :

      1. Ajoutez un additif stabilisateur/conditionneur à base de pétrole dans le réservoir de carburant. Respectez les proportions spécifiées par le fabricant du stabilisateur. N'utilisez pas de stabilisateur à base d'alcool (éthanol ou méthanol).

        Note: L'efficacité des stabilisateurs/conditionneurs est optimale lorsqu'ils sont mélangés à du carburant frais et sont utilisés de manière systématique.

      2. Faites tourner le moteur pendant 5 minutes pour faire circuler le carburant traité dans tout le circuit d'alimentation.

      3. Coupez le moteur, laissez-le refroidir puis vidangez le réservoir de carburant; voir Entretien du réservoir de carburant.

      4. Remettez le moteur en marche et laissez-le tourner jusqu'à ce qu'il s'arrête.

      5. Débarrassez-vous du carburant correctement. Le recyclage doit être conforme à la réglementation locale en matière d'environnement.

        Important: Ne conservez pas le carburant traité/additionné de stabilisateur plus de 3 mois.

    13. Contrôlez et resserrez tous les boulons, écrous et vis. Réparez ou remplacez toute pièce endommagée.

    14. Peignez toutes les surfaces métalliques éraflées ou mises à nu. Une peinture pour retouches est disponible chez les dépositaires-réparateurs agréés.

    15. Rangez la machine dans un endroit propre et sec, comme un garage ou une remise.

    16. Retirez la clé du commutateur d'allumage et rangez-la en lieu sûr, hors de la portée des enfants ou des personnes non autorisées.

    17. Couvrez la machine pour la protéger et la garder propre.

    Dépistage des défauts

    ProblemPossible CauseCorrective Action
    Le témoin d'anomalie s'allume.
    1. Le moteur est trop chaud.
    2. Essence trop vieille dans le réservoir de carburant.
    3. Le robinet d'arrivée de carburant n'est pas complètement ouvert.
    4. Le filtre à air est encrassé.
    5. La batterie est déchargée.
    6. Des filtres à carburant non conformes ou encrassés sont utilisés.
    7. Les capteurs, le module électronique (ECU) et les injecteurs ne sont pas connectés correctement.
    8. Basse tension de la batterie.
    9. Un fusible a grillé.
    1. Arrêtez le moteur et laissez-le refroidir.
    2. Utilisez de l'essence fraîche.
    3. Ouvrez le robinet d'arrivée de carburant.
    4. Nettoyez le filtre à air et le préfiltre. Remplacez au besoin.
    5. Chargez ou remplacez la batterie.
    6. Contactez un dépositaire-réparateur agréé.
    7. Contactez un dépositaire-réparateur agréé.
    8. Utilisez une batterie de 12 V en bon état chargée au maximum.
    9. Contrôlez et remplacez les fusibles fondus.
    Le démarreur ne fonctionne pas.
    1. La commande des lames (PDF) est engagée.
    2. Frein de stationnement desserré.
    3. Les leviers de commande de déplacement ne sont pas en position de verrouillage point mort.
    4. Il n'y a personne sur le siège.
    5. La batterie est à plat.
    6. Les connexions électriques sont corrodées ou desserrées.
    7. Le fusible a grillé.
    8. Le relais ou le contact est usé ou endommagé.
    1. Désengagez la commande des lames (PDF).
    2. Serrez le frein de stationnement.
    3. Amenez les leviers de commande de déplacement en position de verrouillage au point mort.
    4. Prenez place sur le siège.
    5. Rechargez la batterie.
    6. Vérifiez le bon contact des connexions électriques.
    7. Remplacez le fusible.
    8. Contactez un dépositaire-réparateur agréé.
    Le moteur ne démarre pas, démarre difficilement ou cale.
    1. Le réservoir de carburant est vide.
    2. Le robinet d'arrivée de carburant est fermé.
    3. Bas niveau d'huile dans le carter moteur.
    4. La commande d'accélérateur n'est pas à la bonne position.
    5. Le filtre à carburant est encrassé.
    6. Impuretés, eau ou carburant altéré dans le système d'alimentation.
    7. Le filtre à air est encrassé.
    8. Le contacteur de siège ne fonctionne pas correctement.
    9. Les connexions électriques sont corrodées, desserrées ou endommagées.
    10. Le relais ou le contact est usé ou endommagé.
    11. La bougie est encrassée ou l'écartement des électrodes est incorrect.
    12. Le fil de la bougie est débranché.
    1. Faites le plein de carburant.
    2. Ouvrez le robinet d'arrivée de carburant.
    3. Faites l'appoint d'huile.
    4. Placez la commande d'accélérateur à mi-course entre les positions bas régime et haut régime.
    5. Remplacez le filtre à carburant.
    6. Contactez un dépositaire-réparateur agréé.
    7. Nettoyez ou remplacez l'élément du filtre à air.
    8. Vérifiez le témoin du contacteur de siège. Remplacez le siège au besoin.
    9. Vérifiez le bon contact des connexions électriques. Nettoyez soigneusement les bornes des connecteurs avec un produit de nettoyage pour contacts électriques, appliquez de la graisse diélectrique et branchez les connecteurs correctement.
    10. Contactez un dépositaire-réparateur agréé.
    11. Réglez ou remplacez la bougie.
    12. Vérifiez la connexion du fil de la bougie.
    Le moteur perd de la puissance.
    1. Charge excessive du moteur.
    2. Le filtre à air est encrassé.
    3. Bas niveau d'huile dans le carter moteur.
    4. Les ailettes de refroidissement et les passages d'air au-dessus du moteur sont obstrués.
    5. Obstruction de l'évent du bouchon du réservoir de carburant.
    6. Le filtre à carburant est encrassé.
    7. Impuretés, eau ou carburant altéré dans le système d'alimentation.
    1. Réduisez votre vitesse.
    2. Nettoyez l'élément du filtre à air.
    3. Faites l'appoint d'huile.
    4. Dégagez les ailettes de refroidissement et les passages d'air.
    5. Nettoyez ou remplacez le bouchon du réservoir.
    6. Remplacez le filtre à carburant.
    7. Contactez un dépositaire-réparateur agréé.
    Le moteur surchauffe.
    1. Charge excessive du moteur.
    2. Bas niveau d'huile dans le carter moteur.
    3. Les ailettes de refroidissement et les passages d'air au-dessus du moteur sont obstrués.
    1. Réduisez votre vitesse.
    2. Faites l'appoint d'huile.
    3. Dégagez les ailettes de refroidissement et les passages d'air.
    La machine tire à gauche ou à droite (quand les leviers sont complètement en avant).
    1. La dérive doit être corrigée.
    2. Les pneus des roues motrices ne sont pas gonflés correctement.
    1. Corrigez la dérive.
    2. Gonflez les pneus des roues motrices à la pression correcte.
    La machine ne se déplace pas.
    1. Les vannes de dérivation ne sont pas bien fermées.
    2. La courroie de pompe est usée, détendue ou cassée.
    3. La courroie de pompe est sortie d'une poulie.
    4. Le ressort de tension est cassé ou manquant.
    5. Niveau insuffisant ou surchauffe de l'huile hydraulique.
    1. Serrez les vannes de dérivation.
    2. Remplacez la courroie.
    3. Remplacez la courroie.
    4. Remplacez le ressort.
    5. Faites l'appoint ou laissez refroidir l'huile hydraulique.
    La machine vibre de manière anormale.
    1. Lame(s) faussée(s) ou déséquilibrée(s).
    2. Le boulon de fixation de la lame est desserré.
    3. Les boulons de montage du moteur sont desserrés.
    4. Poulies de moteur, de tension ou de lames desserrées.
    5. La poulie du moteur est endommagée.
    6. Axe de lame faussé.
    7. Le support moteur est desserré ou usé.
    1. Remplacez la ou les lames.
    2. Resserrez le boulon de fixation de la lame.
    3. Serrez les boulons de montage du moteur.
    4. Resserrez la poulie voulue.
    5. Contactez un dépositaire-réparateur agréé.
    6. Contactez un dépositaire-réparateur agréé.
    7. Contactez un dépositaire-réparateur agréé.
    La hauteur de coupe obtenue est irrégulière.
    1. La ou les lames sont émoussées.
    2. Lame(s) faussée(s).
    3. Le tablier de coupe n'est pas de niveau.
    4. Le dessous de la tondeuse est encrassé.
    5. Pression des pneus incorrecte.
    6. Axe de lame faussé.
    1. Aiguisez la ou les lames.
    2. Remplacez la ou les lames.
    3. Mettez le tablier de coupe de niveau, transversalement et longitudinalement.
    4. Nettoyez le dessous de la tondeuse.
    5. Corrigez la pression des pneus.
    6. Contactez un dépositaire-réparateur agréé.
    Les lames ne tournent pas.
    1. La courroie du tablier de coupe est usée, lâche ou cassée.
    2. La courroie du tablier de coupe est déchaussée de la poulie.
    3. La courroie d'entraînement de pompe est usée, détendue ou cassée.
    4. Le ressort de tension est cassé ou manquant.
    1. Remplacez la courroie du tablier de coupe.
    2. Replacez la courroie sur la poulie du tablier de coupe et vérifiez la position et le fonctionnement de la poulie de tension, du bras de tension et du ressort.
    3. Vérifiez la tension de la courroie ou remplacez la courroie.
    4. Remplacez le ressort.
    L'embrayage ne s'engage pas.
    1. Le fusible a grillé.
    2. Basse tension à l'embrayage.
    3. La bobine est endommagée.
    4. Alimentation électrique inadéquate.
    5. L'entrefer rotor/induit est trop grand.
    1. Remplacez le fusible. Vérifiez la résistance de la bobine, la charge de la batterie, le circuit de charge et les connexions des câbles; effectuez les remplacements nécessaires.
    2. Vérifiez la résistance de la bobine, la charge de la batterie, le circuit de charge et les connexions des câbles; effectuez les remplacements nécessaires.
    3. Remplacez l'embrayage.
    4. Réparez ou remplacez le câble électrique d'embrayage ou le système électrique. Nettoyez les contacts des connecteurs.
    5. Retirez la cale ou remplacez l'embrayage.

    Schémas

    Schéma de câblage

    g013119
