Power Max® 1428 OHXE- och 1432 OHXE-snöslunga för tung drift

Model No. 38860-Serial No. 400000000 and Up

Model No. 38865-Serial No. 400000000 and Up

Introduktion

Denna maskin är avsedd att användas av privatkunder. Den är främst konstruerad för att skotta snö från stenbelagda ytor, t.ex. uppfarter och trottoarer, och andra trafikområden runt bostäder eller kommersiella anläggningar. Den är inte konstruerad för andra material än snö.

Läs denna information noga så att du lär dig att använda och underhålla produkten på rätt sätt, och för att undvika person- och produktskador. Du är ansvarig för att produkten används på ett korrekt och säkert sätt.

Om du behöver utbildningsmaterial för säkerhet och drift, information om tillbehör, hjälp med att hitta en återförsäljare eller om du vill registrera din produkt kan du kontakta Lawn-Boy direkt via www.Lawn-Boy.com.

Kontakta en auktoriserad återförsäljare eller Lawn-Boys kundservice och ha produktens modell- och serienummer till hands om du har behov av service, Lawn-Boy-originaldelar eller ytterligare information. Figur 1 visar var du hittar produktens modell- och serienummer. Skriv in numren i det tomma utrymmet.

Important: Skanna rutkoden på serienummerdekalen (i förekommande fall) med en mobil enhet för att få tillgång till information om garanti, reservdelar och annat.

g219961

Figur 1

  1. Modell- och serienummer

I den här bruksanvisningen anges potentiella risker och alla säkerhetsmeddelanden har markerats med en varningssymbol (Figur 2), som anger fara som kan leda till allvarliga personskador eller dödsfall om föreskrifterna inte följs.

g000502

Figur 2

Varningssymbol

Två ord används också i den här bruksanvisningen för att markera information. Viktigt anger speciell teknisk information och Observera anger allmän information som är värd att notera.

Produkten uppfyller alla relevanta europeiska direktiv. Mer information finns i produktens separata försäkran om överensstämmelse.

Important: Om du använder maskinen på en höjd över 1 500 m under en kontinuerlig period ska du se till att en sats för hög höjd har monterats så att motorn uppfyller utsläppskraven från CARB/EPA. Satsen för hög höjd ökar motorns prestanda, samtidigt som den förhindrar fastnade tändstift, trög start och högre utsläpp. När du har monterat satsen ska du fästa etiketten för hög höjd bredvid serienummersdekalen på maskinen. Kontakta en auktoriserad Lawn-Boy-återförsäljare om du vill skaffa rätt sats för hög höjd och en etikett för hög höjd till din maskin. Du hittar återförsäljare som finns i närheten av dig på vår webbplats www.Lawn-Boy.com eller genom att kontakta Lawn-Boys kundtjänst på de nummer som anges i garantiförklaringen om kontroll av emission. Ta bort satsen från motorn och återställ motorn till dess ursprungliga fabrikskonfiguration när motorn körs på lägre höjd än 1 500 m. Kör inte en motor som har konverterats för användning på hög höjd på lägre höjd. Då kan motorn överhettas och skadas.Om du är osäker på om maskinen har konverterats för användning på hög höjd ska du leta efter följande etikett (Figur 3).

decal127-9363

Figur 3

Säkerhet

Snöslungan kan skada händer och fötter och kasta omkring föremål. Följ alltid följande säkerhetsinstruktioner för att förhindra allvarliga personskador.

Allmän säkerhet

Maskinen uppfyller kraven i ISO 8437.

  • Läs och se till att du har förstått innehållet i den här bruksanvisningen innan du startar motorn. Se till att alla som använder den här produkten förstår varningarna, vet hur produkten ska användas och vet hur man snabbt stänger av motorn.

  • Stäng av motorn innan du kliver ur förarsätet oavsett orsak.

  • Håll händer och fötter på avstånd från maskinens rörliga delar.

  • Kör endast maskinen om skydd och andra säkerhetsanordningar sitter på plats och fungerar.

  • Håll avståndet till utkastaröppningen. Håll kringstående, i synnerhet små barn, borta från arbetsområdet.

  • Låt aldrig barn köra maskinen.

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för operatören och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal107-3040

107-3040

  1. Avkapnings-/avslitningsrisk för händer och fötter, impeller och matarskruv – håll kringstående på säkert avstånd från maskinen.
decal120-9805

120-9805

  1. Sätt i nyckeln.
  2. Snapsa motorn tre gånger.
  3. Lägg i choken.
  4. Dra i startsnöret.
  5. Koppla ur choken när motorn är igång.
decal121-6847

121-6847

  1. Kapnings-/avslitningsrisk av fingrar och händer vid impellern – stick inte in händerna i utkastaren. Stäng av motorn innan du använder verktyget för att rensa utkastaren.
decal131-6487

131-6487

  1. Motor – avstängning
  2. Långsamt
  3. Snabbt
decal136-7825

136-7825

  1. Bränsle
  2. Bränslekran
decal138-0650

138-0650

  1. Krama åt den nedre spaken för att svänga vänster.
  2. Krama åt den övre spaken för att koppla in hjuldrivningen.
  3. Varning – läs bruksanvisningen.
  4. Kapnings-/avslitningsrisk av fingrar och händer vid impellerbladet – stick inte in händerna i utkastaren. Stäng av motorn innan du använder verktyget för att rensa utkastaren.
  5. Kapnings-/avslitningsrisk av fingrar och händer vid impellerbladet – håll avstånd till rörliga delar, se till att alla skydd sitter på plats och ta ut nyckeln ur tändningslåset innan du servar maskinen.
  6. Risk för kringflygande föremål – håll kringstående på avstånd.
  7. Krama åt den övre spaken för att koppla in impellern.
  8. Krama åt den nedre spaken för att svänga höger.

Montering

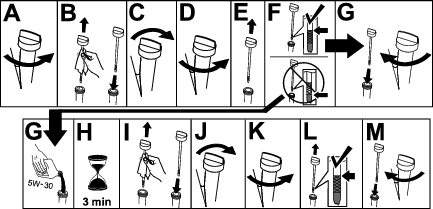

Kontrollera oljenivån i motorn

Note: Snöslungan levereras med olja i motorns vevhus. Innan du startar motorn bör du kontrollera oljenivån och vid behov fylla på olja.

Se Kontrollera oljenivån i motorn.

Kontrollera däcktrycket

g252396

Figur 4

Kontrollera medarna och skrapan

Se Kontrollera och justera medarna och skrapan.

Kontrollera hur hjuldrivningen fungerar

Var försiktig

Om hjuldrivningen inte har justerats på rätt sätt kan det hända att snöslungan rör sig i motsatt riktning mot vad som avses och orsakar person- och/eller egendomsskador.

Kontrollera hjuldrivningen noga och justera den vid behov.

  1. Starta motorn, se Starta motorn.

  2. För växelväljaren till läge R1. Se Använda växelväljaren.

  3. Pressa ned det vänstra reglaget (drivningsreglaget) till handtaget (Figur 5).

    g001011

    Figur 5

    Snöslungan ska röra sig bakåt. Om snöslungan inte rör sig, eller rör sig framåt, gör du följande:

    1. Släpp upp drivningsreglaget och stäng av motorn.

    2. Koppla bort skruvleden från växelväljarspaken.

    3. Vrid skruvleden nedåt (medsols) på hastighetskontrollstången.

    4. Anslut skruvleden till växelväljarspaken.

  4. Släpp upp drivningsreglaget.

  5. För växelväljaren till läge 1. Se Använda växelväljaren.

  6. Pressa ned det vänstra reglaget (drivningsreglaget) till handtaget (Figur 5).

    Snöslungan ska röra sig framåt. Om snöslungan inte rör sig, eller rör sig bakåt, gör du följande:

    1. Släpp upp drivningsreglaget och stäng av motorn.

    2. Koppla bort skruvleden från växelväljarspaken.

    3. Vrid skruvleden uppåt (motsols) på hastighetskontrollstången.

    4. Anslut skruvleden till växelväljarspaken.

  7. Om du har gjort några justeringar ska du upprepa denna procedur tills inga flera justeringar krävs.

Important: Om snöslungan rör sig när drivningsreglaget är i uppsläppt läge ska du kontrollera drivkabeln. Se Kontrollera och justera drivkabeln eller lämna in snöslungan hos en auktoriserad återförsäljare för service.

Förlänga driftbrytarna

Förläng driftbrytarna efter behov.

g258084

Figur 6

Produktöversikt

g247913

Figur 7

  1. Handtag (2)
  2. Matarskruvs-/impellerreglage
  3. Växelväljarspak
  4. Handvärmarbrytare
  5. Hjuldrivningsspak
  6. Quick Stick®-utkastarreglage
  7. Tanklock
  8. Oljepåfyllningsrör/oljesticka
  9. Strålriktare
  10. Utkastare
  11. Driftbrytare (2)
  12. Skrapa
  13. Matarskruv
  14. Medar (2)
  15. Strålkastare
  16. Knapp till elektrisk startmotor
  17. Stickkontakt till elektrisk startmotor
  18. Hjulkopplingsspak (2)
g016500

Figur 8

  1. Snapspump
  2. Tändningslås
  3. Choke
  4. Bränslekran
  5. Gasreglage
  6. Oljeplugg
  7. Startsnörehandtag
g004217

Figur 9

  1. Snörensningsverktyg (sitter fast på handtaget)
ModellViktLängdBreddHöjd
38860170,6 kg160 cm74 cm114 cm
(376 lb)(29 tum)
38865173,3 kg(63 tum)84 cm(45 tum)
(382 lb)(33 tum)

Redskap/tillbehör

Det finns ett urval av godkända redskap och tillbehör från Lawn-Boy som du kan använda för att förbättra och utöka maskinens kapacitet. Kontakta en auktoriserad återförsäljare eller auktoriserad Lawn-Boy-distributör, eller gå till www.Lawn-Boy.com för att se en lista över alla godkända redskap och tillbehör.

Använd endast originalreservdelar och tillbehör från Toro för att garantera optimal prestanda och fortlöpande säkerhet för produkten. Det kan vara farligt att använda reservdelar och tillbehör från andra tillverkare och det kan göra produktgarantin ogiltig.

Körning

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Före körning

Säkerhet före användning

Allmän säkerhet

  • Endast för modeller med elektrisk start: Använd förlängningssladdar och kärl enligt handboken. Inspektera den elektriska sladden innan du ansluter den till elnätet. Byt ut sladden om den har skadats. Koppla bort strömkabeln om du inte avser att starta maskinen.

  • Använd lämpliga kläder, inklusive ögonskydd, långbyxor, rejäla och halkfria skor samt hörselskydd. Sätt upp långt hår, knyt fast löst sittande klädesplagg och använd inte lösa smycken.

  • Inspektera noga det område där maskinen ska användas och plocka bort alla främmande föremål såsom dörrmattor, pulkor, plankor och kablar.

  • Före körning ska du reparera eller ersätta eventuella skydd, säkerhetsanordningar eller dekaler som är trasiga, oläsliga eller saknas. Se också till att alla skruvar, bultar och muttrar är åtdragna.

  • Endast tvåstegsmodeller: Justera höjden på uppsamlarhuset innan du röjer snö från grusunderlag.

Bränslesäkerhet

Bränsle är mycket brandfarligt och explosivt. Brand eller explosion i bränsle kan ge dig och andra personer brännskador.

  • Förhindra att statisk elektricitet antänder bränslet genom att ställa bränsledunken och/eller maskinen på marken före påfyllning, inte i ett fordon eller ovanpå ett föremål.

  • Fyll bränsletanken utomhus, då motorn är kall. Sätt på tanklocket ordentligt och torka upp eventuellt utspillt bränsle.

  • Hantera inte bränsle när du röker eller befinner dig i närheten av en öppen låga eller gnistor.

  • Förvara bränsle i en godkänd bränsledunk som förvaras oåtkomligt för barn.

  • Luta endast maskinen enligt anvisningarna när det finns bränsle i tanken.

  • Om du spiller bränsle på kläderna måste du byta dem omedelbart.

Fylla bränsletanken

  • Använd endast ren och färsk (ej äldre än 30 dagar) blyfri bensin med oktantal 87 eller högre för bästa resultat (klassificeringsmetod [R+M]/2).

  • Syresatta bränslen med upp till 10 % etanol eller 15 % MTBE baserat på volym är godkända.

  • Använd inte etanol-bensinblandningar (t.ex. E15 eller E85) som innehåller mer än 10 % etanol baserat på volym. Det kan leda till prestandaproblem och/eller skador på motorn, vilka eventuellt inte omfattas av garantin.

  • Använd inte bensin som innehåller metanol.

  • Förvara inte bränsle i bränsletanken eller i en bränsledunk under vintern om inte en stabiliserare används.

  • Tillför inte olja i bensinen.

Fyll inte på över påfyllningsrörets nedersta del på bränsletanken (Figur 10).

g216203

Figur 10

Important: Köp bara så mycket bränsle som går åt inom en månad för bästa resultat. Annars kan du använda bränslestabiliserare/konditionerare i maskinen så att bränslet förblir färskt längre. Följ anvisningarna från tillverkaren av bränslestabiliseraren.

Under arbetets gång

Säkerhet under användning

  • Stäng av motorn innan du rensar maskinen och använd alltid en pinne eller snörensningsverktyget (om ett sådant har bifogats).

  • Håll dig bakom handtagen och håll avstånd till utkastaröppningen när du kör snöslungan. Håll ansikte, händer, fötter och andra kroppsdelar och klädesplagg borta från rörliga och roterande delar.

  • Rikta aldrig utkastaren mot personer eller mot områden där det kan uppstå egendomsskador.

  • Var fullt koncentrerad på maskinen när du använder den. Ägna dig inte åt aktiviteter som kan distrahera dig, eftersom personskador eller skador på egendom då kan uppstå.

  • Var försiktig så att du inte halkar eller ramlar, särskilt när du kör maskinen bakåt.

  • Se till att du har bra fotfäste och håll ordentligt i handtaget. Gå! Spring aldrig.

  • Var ytterst försiktig när du använder maskinen i sluttningar.

  • Kör inte maskinen om du har dålig sikt eller belysning.

  • Ha uppsikt bakåt och var försiktig när du backar med maskinen.

  • Drivningen till matarskruven ska vara urkopplad när snöslungan inte används.

  • Var ytterst försiktig när du använder maskinen på eller korsar grusgångar (endast tvåstegsmodeller), stigar och vägar. Se upp för dolda faror och trafik.

  • Gör aldrig några justeringar med motorn igång, med undantag av vad som anges i anvisningarna.

  • Om du kör på ett främmande föremål ska du stänga av motorn, ta ut tändningsnyckeln (endast modeller med elstart) och undersöka om maskinen är skadad. Reparera eventuella skador innan du startar maskinen.

  • Om maskinen börjar vibrera onormalt ska du genast stänga av motorn och fastställa orsaken.

  • Kör inte motorn inomhus, eftersom avgaser är farliga.

  • Överbelasta inte maskinen genom att försöka röja för snabbt.

  • Koppla ur alla kopplingar och lägg i neutralläget innan du startar motorn.

  • Stäng av motorn innan du kliver ur förarsätet, innan du rensar uppsamlaren, impellern eller utkastaren samt vid reparationer, justeringar och kontroller.

  • Kör aldrig maskinen fort på halt underlag.

Starta motorn

Använda elstarten

Note: Om du vill använda den elektriska startmotorn (endast modeller med elektrisk start) kopplar du en strömkabel till stickkontakten och sedan till ett eluttag. Använd bara en UL-listad 16-gauge förlängningssladd som rekommenderas för utomhusbruk och som inte är längre än 15 m.

Varning

Den elektriska sladden kan skadas och orsaka elektriska stötar eller eldsvåda.

Inspektera den elektriska sladden noga innan du börjar använda maskinen. Om sladden är skadad ska du inte använda den. Reparera eller byt ut den skadade sladden omedelbart. Kontakta en auktoriserad återförsäljare för hjälp.

Var försiktig

Om du lämnar snöslungan ansluten till ett eluttag kan någon råka starta snöslungan av misstag och skada människor eller föremål.

Koppla bort strömkabeln så snart du inte ska starta snöslungan.

g260414

Figur 11

Använda startsnöret

g260415

Figur 12

Stänga av motorn

g252411

Figur 13

Använda handvärmarna

Använd handvärmarna på följande sätt:

  • Slå På brytaren för att aktivera handvärmarna.

  • Slå AV brytaren för att inaktivera handvärmarna.

g026460

Figur 14

  1. Tändningslås
  2. På-LäGE
  3. AV-LäGE

Använda hjuldrivningen

Var försiktig

Om hjuldrivningen inte har justerats på rätt sätt kan det hända att snöslungan rör sig i motsatt riktning mot vad som avses och orsakar person- och/eller egendomsskador.

Kontrollera hjuldrivningen noga och justera den vid behov. Se Kontrollera och justera drivkabeln för mer information.

Important: Om snöslungan rör sig när drivningsreglaget är i uppsläppt läge ska du kontrollera drivkabeln. Se Kontrollera och justera drivkabeln eller lämna in snöslungan hos en auktoriserad återförsäljare för service.

  1. Pressa ned det vänstra (drivnings)reglaget till handtaget för att koppla in hjuldrivningen (Figur 15).

    g001011

    Figur 15

  2. Släpp reglaget för att stoppa drivningen.

Använda hjulkopplingsspakarna

Hjulkopplingsspakarna gör att du tillfälligt kan koppla ur drivningen för det ena eller båda hjulen medan hjuldrivningsspaken fortfarande är inkopplad. På det här sättet kan du lätt svänga och manövrera snöslungan.

Note: Om du håller ned drivningsreglaget mot handtaget kopplas hjuldrivningen i för båda hjulen.

Om du vill svänga snöslungan till höger lyfter du upp den högra hjulkopplingsspaken och pressar ned den mot handtaget (Figur 16).

g001307

Figur 16

Note: Drivningen till det högra hjulet kopplas då ur, men det vänstra hjulet fortsätter att drivas och snöslungan svänger till höger.

Note: På motsvarande sätt svänger maskinen åt vänster om du trycker ner vänster hjulkopplingsspak.

När du har svängt färdigt släpper du hjulkopplingsspaken och drivningen för båda hjulen kopplas in igen (Figur 17).

g001308

Figur 17

Styrningen kan också justeras om du tillfälligt pressar upp och släpper den vänstra eller högra hjulkopplingsspaken, vilket gör att snöslungan går rakt framåt, särskilt i djup snö.

Om du trycker upp båda hjulkopplingsspakarna samtidigt kopplas drivningen till båda hjulen ur. På det sättet kan du köra snöslungan bakåt manuellt utan att först stanna för att lägga i en backväxel. Det gör också att du lättare kan manövrera och flytta snöslungan när motorn inte är igång.

Använda växelväljaren

Växelväljaren har sex framåtväxlar och två backväxlar. Släpp upp drivningsreglaget och för växelväljarspaken till önskat läge för att byta hastighet (Figur 18). Reglaget låses i ett spår vid varje läge.

g001012

Figur 18

Använda matarskruvs-/impellerdrivningen

  1. Pressa ned det högra reglaget (matarskruvs-/impellerreglaget) till handtaget för att koppla in matarskruvs-/impellerdrivningen (Figur 19).

    g001013

    Figur 19

  2. Släpp det högra reglaget för att stoppa matarskruven och impellern.

    Important: När du aktiverar både matarskruvs-/impellerreglaget och drivningsreglaget, håller drivningsreglaget ned matarskruvs-/impellerreglaget och låser fast det så att du inte behöver använda högerhanden. Släpp det vänstra reglaget (drivningsreglaget) för att frigöra bägge reglagen.

  3. Kör inte snöslungan om matarskruven och impellern fortsätter att rotera när du släpper upp matarskruvs-/impellerreglaget. Kontrollera matarskruvs-/impellerkabeln. Se Kontrollera och justera matarskruvs-/impellerkabeln och justera den vid behov. Lämna annars in maskinen hos en auktoriserad återförsäljare för service.

    Varning

    Om matarskruven och impellern fortsätter att rotera när matarskruvs-/impellerreglaget släpps upp, kan du skada dig själv och andra allvarligt.

    Använd inte snöslungan. Lämna in den hos en auktoriserad återförsäljare för service.

Använda snabbspaken Quick Stick®

Note: Tryck ned den blå knappen helt för att frigöra spärren och använda Quick Stick®.

g030118

Figur 20

Rensa en igensatt utkastare

Varning

Utkastaren kan vara igentäppt om matarskruven/impellern är igång utan att det kommer ut någon snö ur utkastaren.

Använd aldrig händerna för att rensa utkastaren. Detta kan leda till personskador.

  • Stanna kvar i körpositionen och släpp upp det vänstra (drivnings-)reglaget för att rensa utkastaren. Tryck ned handtagen för att höja snöslungans framdel ett par centimeter över marken, medan du kör matarskruven/impellern. Höj därefter handtagen snabbt så att snöslungans framdel dunsar ned på marken. Upprepa vid behov, tills en ström av snö kommer ut ur utkastaren.

  • Om det inte går att rensa utkastaren genom att låta maskinens framdel dunsa mot marken ska du stänga av motorn, vänta tills alla rörliga delar har stannat och därefter rensa utkastaren med rensningsverktyget (Figur 9).

    Important: Medarna kan flytta sig om du rensar utkastaren genom att släppa ned maskinens framdel på marken. Justera medarna och dra åt medskruvarna noga. Se Kontrollera och justera medarna och skrapan.

Arbetstips

Fara

När snöslungan är i drift roterar impellern och matarskruven, vilket kan skada eller kapa av händer och fötter.

  • Stäng av motorn och vänta tills alla rörliga delar har stannat innan du utför justering, rengöring, inspektion, felsökning eller reparation av snöslungan. Lossa tändkabeln från tändstiftet och håll den borta från stiftet för att förhindra att motorn startas oavsiktligt.

  • Se Rensa en igensatt utkastare för information om att ta bort föremål som fastnat i utkastaren. Använd snörensningsverktyget (Figur 9), inte händerna, om du ska ta bort skräp från utkastaren.

  • Håll dig bakom handtagen och håll avstånd till utkastaröppningen när du kör snöslungan.

  • Håll ansikte, händer, fötter och andra kroppsdelar samt klädesplagg borta från dolda, rörliga och roterande delar.

Varning

Stenar, leksaker och andra främmande föremål kan slungas ut från impellern och ge dig eller kringstående allvarliga personskador.

  • Håll området som ska röjas fritt från föremål som kan plockas upp och slungas omkring av matarskruven.

  • Håll barn och husdjur på avstånd från det område som ska röjas.

  • För alltid gasreglaget till det SNABBA LäGET vid snöröjning.

  • Lägg i en lägre växel på snöslungan om motorn saktar ned under snötyngden eller om hjulen slirar.

  • Lägg i en lägre växel på snöslungan om snöslungans framdel tenderar att resa sig. Lyft upp handtagen om framdelen fortsätter att resa sig.

Efter körning

Säkerhet efter användning

  • Förvara aldrig maskinen med bränsle i tanken i en byggnad där det finns gnistkällor, som t.ex. varmvattenberedare, värmeelement och torkskåp. Låt motorn svalna innan maskinen ställs undan i ett slutet utrymme.

  • Viktig information om vad som gäller om maskinen ställs i förvaring längre än 30 dagar finns i Före förvaring.

  • Fortsätt att ha maskinen påslagen ett par minuter efter användning så att uppsamlaren och impellern inte fryser fast.

Förhindra fastfrysning efter användning

  • Under snöiga och kalla väderförhållanden kan vissa reglage och rörliga delar frysa fast. Använd inte för mycket kraft för att försöka manövrera reglage som har frusit fast. Starta motorn och låt den gå några minuter om du har problem med att manövrera ett reglage eller en del.

  • Fortsätt att ha motorn påslagen ett par minuter efter snöröjningen för att förhindra att rörliga delar fryser fast. Koppla in matarskruven/impellern för att få bort kvarvarande snö inne i huset. Rotera snabbspaken Quick Stick för att förhindra att den fryser fast. Stäng av motorn, vänta tills alla rörliga delar har stannat och ta sedan bort is och snö från snöslungan.

  • Dra i handtaget på startsnöret flera gånger med motorn avstängd och tryck en gång på knappen till den elektriska startmotorn för att förhindra att snörstarten och den elektriska startmotorn fryser fast.

Underhåll

Rekommenderat underhåll

UnderhållsintervallUnderhållsförfarande
Efter de första 2 timmarna
  • Kontrollera drivkabeln och justera den vid behov.
  • Kontrollera matarskruvs-/impellerkabeln och justera den vid behov.
    		•
    Efter de första 5 timmarna
  • Byt ut motoroljan.
    		•
    Varje användning eller dagligen
  • Kontrollera motoroljenivån och fyll på vid behov.
    		•
    Var 100:e timme
  • Byt tändstiftet.
    		•
    Årligen
  • Kontrollera medarna och skrapan och justera dem vid behov.
  • Kontrollera drivkabeln och justera eller byt ut den vid behov.
  • Kontrollera matarskruvs-/impellerkabeln och justera eller byt ut den vid behov.
  • Kontrollera oljenivån i matarskruven och fyll på vid behov.
  • Byt ut motoroljan.
    		•
    Årligen eller före förvaring
  • Kontrollera trycket i däcken och pumpa dem till 1,16–1,37 bar.
  • Tappa ur bränslet och kör motorn för att torka ut bränsletanken och förgasaren vid slutet av snöröjningssäsongen.
  • Låt en auktoriserad återförsäljare kontrollera och byta ut drivremmen till hjuldrivningen och/eller matarskruven/impellern vid behov.
    		•

    Säkerhet vid underhåll

    Läs följande säkerhetsföreskrifter innan du utför något underhåll på maskinen.

    • Stäng av motorn och ta ut nyckeln innan du rengör, justerar eller utför underhåll på maskinen. Kontakta en auktoriserad återförsäljare om större reparationer krävs.

    • Använd alltid skyddsglasögon eller ögonskydd vid justering och reparation för att skydda ögonen från främmande föremål som kan kastas iväg av maskinen.

    • Kontrollera regelbundet att alla fästelement är korrekt åtdragna så att maskinen är i säkert bruksskick.

    • Ändra inte motorns varvtalsinställningar.

      Köp endast Lawn-Boys originalreservdelar och tillbehör.

    Underhållsförberedelser

    1. Flytta snöslungan till ett plant underlag.

    2. Stäng av motorn och vänta tills alla rörliga delar har stannat.

    3. Lossa tändkabeln. Se Byta tändstiftet.

    Kontrollera oljenivån i motorn

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Kontrollera motoroljenivån och fyll på vid behov.
    		•
    g257528

    Figur 21

    Kontrollera och justera medarna och skrapan

    UnderhållsintervallUnderhållsförfarande
    Årligen
  • Kontrollera medarna och skrapan och justera dem vid behov.
    		•

    Kontrollera medarna och skrapan för att se till att matarskruven inte kommer i kontakt med stenbelagda eller grusade underlag. Justera medarna och skrapan efter behov för att kompensera för slitage.

    1. Kontrollera lufttrycket i däcken, se Kontrollera däcktrycket.

    2. Lossa de muttrar som håller fast medarna på matarskruvens sidor, tills medarna enkelt kan flyttas upp och ned.

      g019046

      Figur 22

      1. 3 mm

      Important: Matarskruvsbladen måste hållas över marken med hjälp av medarna.

    3. Skrapan ska ligga 3 mm över och parallellt med en jämn yta.

      Note: Justera medarna för att höja skrapan om underlaget är sprucket, skrovligt eller ojämnt. Sänk ned medarna ytterligare för att förhindra att snöslungan plockar med sig stenar från grusunderlag.

    4. Sänk ned medarna tills de är parallella med marken.

    5. Dra åt de muttrar som håller fast båda medarna på matarskruvens sidor ordentligt.

      Note: Om medarna lossnar och du behöver justera dem snabbt fäster du skrapan 3 mm över marken och justerar sedan ned medarna mot marken.

      Note: Du kan vända på medarna och placera den oanvända sidan mot marken om medarna blir mycket slitna.

    Kontrollera och justera drivkabeln

    UnderhållsintervallUnderhållsförfarande
    Efter de första 2 timmarna
  • Kontrollera drivkabeln och justera den vid behov.
    		•
    Årligen
  • Kontrollera drivkabeln och justera eller byt ut den vid behov.
    		•

    Justera drivkabeln om snöslungan inte driver framåt eller bakåt, eller om den driver när du släpper drivningsreglaget.

    Medan hjuldrivningen är urkopplad säkerställer du att drivkabelsfästets botten rör vid maskinens ram (Figur 23).

    g259431

    Figur 23

    Om drivkabelsfästets botten inte rör vid maskinens ram är den vänstra drivkabeln inte justerad ordentligt.

    Gör så här för att justera drivkabeln:

    1. Lossa kontramuttern.

    2. Lossa eller dra åt linsträckaren tills kabeln är åtdragen och fästets botten vidrör maskinens ram.

    3. Dra åt kontramuttern (Figur 24).

      g001021

      Figur 24

      1. Kontramutter
      2. Spännmutter

    Kontrollera och justera matarskruvs-/impellerkabeln

    UnderhållsintervallUnderhållsförfarande
    Efter de första 2 timmarna
  • Kontrollera matarskruvs-/impellerkabeln och justera den vid behov.
    		•
    Årligen
  • Kontrollera matarskruvs-/impellerkabeln och justera eller byt ut den vid behov.
    		•

    1. Ta bort de två skruvarna som håller remkåpan på plats (Figur 25).

    2. Ta bort remkåpan (Figur 25).

      g260066

      Figur 25

    3. Koppla ur matarskruvs-/impellerreglaget och se till att mellanrummet mellan matarskruvskopplingens arm och maskinens ram är 1,5 mm, enligt Figur 26.

      g260108

      Figur 26

      1. 1,5 mm
      2. Ram
      3. Matarskruvskopplingens arm

    4. Utför följande om matarskruvs-/impellerkabeln inte är rätt justerad:

    5. Lossa kontramuttern (Figur 27).

      g260109

      Figur 27

      1. Kontramutter
      2. Spännmutter

    6. Lossa eller dra åt spännmuttern som reglerar kabelanspänningen (Figur 27).

    7. Justera spännmuttern tills mellanrummet blir korrekt.

    8. Dra åt kontramuttern.

    9. Sätt tillbaka de två skruvar som du tog bort tidigare på remkåpan.

    10. Kontakta en auktoriserad återförsäljare om problemen kvarstår även när du har justerat matarskruvs-/impellerkabeln korrekt.

    Kontrollera oljenivån i matarskruven

    UnderhållsintervallUnderhållsförfarande
    Årligen
  • Kontrollera oljenivån i matarskruven och fyll på vid behov.
    		•

    1. Flytta snöslungan till ett plant underlag.

    2. Rengör området runt rörpluggen och ta bort rörpluggen från växellådan (Figur 28).

      Note: Vid behov kan du använda en tång som hjälp för att ta bort rörpluggen.

      g257725

      Figur 28

    3. Kontrollera oljenivån med ett lämpligt mätinstrument, t.ex. ett rent kabelband. Oljan bör vara cirka 3,8 cm under påfyllningsöppningen (Figur 29).

      g257737

      Figur 29

    4. Om oljenivån är låg fyller du på med typen GL-5 eller GL-6 SAE 85-95 EP i växellådan och kontrollerar sedan oljenivån igen.

      Note: Använd inte syntetisk olja.

    5. Skruva i rörpluggen i växellådan.

    Byta ut motoroljan

    UnderhållsintervallUnderhållsförfarande
    Efter de första 5 timmarna
  • Byt ut motoroljan.
    		•
    Årligen
  • Byt ut motoroljan.
    		•

    Kör motorn i några minuter precis innan du ska byta olja, om det är möjligt. Varm olja rinner lättare och för med sig mer föroreningar.

    Motoroljekapacitet1,10 liter
    OljeviskositetSe Figur 30.
    API-klassificeringSJ eller högre

    Använd Figur 30 nedan för att välja rätt oljeviskositet för det förväntade utomhustemperaturintervallet:

    g011606

    Figur 30

    1. Rengör området runt oljeavtappningslocket (Figur 31).

      g016496

      Figur 31

      1. Oljeavtappningslock

    2. Skjut in ett oljeavtappningskärl under avtappningsröret och skruva sedan ur oljeavtappningslocket.

    3. Tappa ur oljan.

      Note: Kassera den använda oljan enligt lokala föreskrifter på en återvinningsstation.

    4. Sätt tillbaka oljeavtappningslocket.

    5. Fyll på olja i vevhuset.

    Byta tändstiftet

    UnderhållsintervallUnderhållsförfarande
    Var 100:e timme
  • Byt tändstiftet.
    		•

    Varning

    Om du byter ut tändstiftet när motorn är varm kan det leda till brännskador.

    Vänta tills motorn har svalnat innan du byter tändstift.

    Använd ett Lawn-Boy-tändstift eller motsvarande (Champion® RN9YC eller NGK BPR6ES).

    1. Ta bort skon (Figur 32).

      g016645

      Figur 32

      1. Tändstiftets sko

    2. Rengör runt basen på tändstiftet.

      g016646

      Figur 33

    3. Ta loss och kasta bort det gamla tändstiftet.

      Note: Du måste använda en förlängare till spärrhaken eller skiftnyckeln för att ta bort tändstiftet.

    4. Justera elektrodgapet på det nya tändstiftet till 0,76 mm enligt Figur 34.

      g001029

      Figur 34

      1. 0,76 mm

    5. Montera det nya tändstiftet, dra åt ordentligt och fäst tändningskabeln på tändstiftet.

      Note: Kontrollera att tändningskabeln snäpper på plats på tändstiftet.

    Byta ut drivremmarna

    Låt en auktoriserad återförsäljare byta drivremmarna till matarskruven/impellern eller hjuldrivningen om de har blivit slitna, oljeindränkta eller fått andra skador.

    Byta ut strålkastaren

    Byt ut strålkastarenheten (Toro-artikelnummer 138-0670) vid behov.

    1. Ta bort strålkastarkablaget från baksidan av strålkastaren (A i Figur 35).

    2. Ta bort skruven och muttern som håller fast strålkastarenheten på strålkastarfästet och ta sedan bort den gamla strålkastarenheten (B i Figur 35).

    3. Fäst den nya strålkastaren på strålkastarfästet med muttern och skruven som togs bort tidigare (C i Figur 35).

    4. Skjut in strålkastarkablaget rakt in i strålkastarens baksida tills det sitter fast ordentligt (D i Figur 35).

    g256137

    Figur 35

    Förvaring

    Ställa maskinen i förvar

    1. När du ska fylla på bränsle för sista gången på året ska du tillsätta bränslestabiliserare till färskt bränsle enligt anvisningarna från bränslestabiliserarens tillverkare.

      Important: Förvara inte bränsle längre än vad bränslestabiliserartillverkaren anger.

    2. Låt motorn gå i tio minuter så att det stabiliserade bränslet fördelas i bränslesystemet.

    3. Kör maskinen tills motorn stannar på grund av att bensinen tar slut.

    4. Snapsa motorn och starta den igen.

    5. Låt motorn gå tills den stannar. När du inte kan starta motorn längre är den tillräckligt torr.

    6. Låt motorn svalna.

    7. Ta ut nyckeln.

    8. Rengör snöslungan ordentligt.

    9. Måla i lackskador med färg som du köpt från en auktoriserad återförsäljare. Slipa skadade ytor innan du målar dem och använd rostskydd så att metalldelarna inte rostar.

    10. Dra åt alla lösa skruvar, bultar och låsmuttrar. Reparera eller byt ut skadade delar.

    11. Täck över maskinen och förvara den på en ren, torr plats utom räckhåll för barn.

    Ta snöslungan ur förvaring

    Utför de årliga underhållsprocedurerna som beskrivs i tabellen Rekommenderat underhåll. Se .

    Felsökning

    ProblemPossible CauseCorrective Action
    Den elektriska startmotorn går inte runt (endast modeller med elektrisk start).
    1. Strömkabeln är inte ansluten till eluttaget eller snöslungan.
    2. Strömkabeln är utsliten, sönderfrätt eller skadad.
    3. Eluttaget saknar ström.
    1. Anslut strömkabeln till eluttaget och/eller snöslungan.
    2. Byt ut strömkabeln.
    3. Låt en kvalificerad elektriker koppla in eluttaget.
    Motorn startar inte eller är trög att starta.
    1. Nyckeln sitter inte i tändningslåset eller är i stoppläget.
    2. Choken är i avslaget läge och ingen snapsning har utförts.
    3. Bränslekranen är inte öppen.
    4. Gasen är inte i det snabba läget.
    5. Bränsletanken är tom eller bränslesystemet innehåller gammalt bränsle.
    6. Tändkabeln är lös eller urkopplad.
    7. Tändstiftet är slitet, skadat eller har felaktigt elektrodgap.
    8. Bränsleventillocket är blockerat.
    9. Oljenivån i motorns vevhus är för låg eller för hög.
    1. För in nyckeln i tändningslåset och vrid den till påslaget läge).
    2. För choken till påslaget läge och snapsa tre gånger.
    3. Öppna bränslekranen.
    4. För gasreglaget till det snabba läget.
    5. Tappa ur och/eller fyll bränsletanken med färskt bränsle (max. 30 dagar gammalt). Kontakta en auktoriserad återförsäljare om problemet kvarstår.
    6. Anslut tändkabeln till tändstiftet.
    7. Kontrollera tändstiftet och justera avståndet vid behov. Byt ut tändstiftet om det är anfrätt, skadat eller sprucket.
    8. Ta bort det som blockerar ventilen eller byt ut tanklocket.
    9. Fyll på eller tappa ur olja för att justera oljenivån i motorns vevhus tills den når markeringen Full på oljestickan.
    Motorn går ojämnt.
    1. Choken är i läget On (På).
    2. Bränslekranen är inte helt öppen.
    3. Bränsletanken är nästan tom eller innehåller gammalt bränsle.
    4. Tändkabeln är lös.
    5. Tändstiftet är slitet, skadat eller har felaktigt elektrodgap.
    6. Oljenivån i motorns vevhus är för låg eller för hög.
    1. Flytta choken till läget Off (Av).
    2. Öppna bränslekranen.
    3. Tappa ur och fyll bränsletanken med färskt bränsle (max. 30 dagar gammalt). Kontakta en auktoriserad återförsäljare om problemet kvarstår.
    4. Anslut tändkabeln till tändstiftet.
    5. Kontrollera tändstiftet och justera avståndet vid behov. Byt ut tändstiftet om det är anfrätt, skadat eller sprucket.
    6. Fyll på eller tappa ur olja för att justera oljenivån i motorns vevhus tills den når markeringen Full på oljestickan.
    Motorn går, men snöslungan slungar ut snö dåligt eller inte alls.
    1. Gasen är inte i läget Fast (snabbt) vid snöröjning.
    2. Snöslungan körs för snabbt för att någon snö ska kunna röjas.
    3. Du försöker ta bort för mycket snö per svepning.
    4. Du försöker ta bort extremt tung eller blöt snö.
    5. Utkastaren är blockerad.
    6. Drivremmen till matarskruven/impellern är lös eller har lossnat från sin skiva.
    7. Drivremmen till matarskruven/impellern är sliten eller trasig.
    1. För gasreglaget till det snabba läget.
    2. Lägg i en lägre växel.
    3. Minska mängden snö som tas bort per svepning.
    4. Överbelasta inte maskinen med extremt tung eller blöt snö.
    5. Rensa utkastaren.
    6. Montera och/eller justera drivremmen till matarskruven/impellern. Se www.Toro.com för serviceinformation eller lämna in snöslungan hos en auktoriserad återförsäljare.
    7. Byt ut drivremmen till matarskruven/impellern. Se www.Toro.com för serviceinformation eller lämna in snöslungan hos en auktoriserad återförsäljare.
    Utkastaren låses inte på plats eller rör sig inte.
    1. Spärrhaken på utkastaren är inte rätt inställd.
    1. Justera utkastarens spärrhake.
    Snöslungan röjer inte bort snön från underlaget ordentligt.
    1. Medarna och/eller skrapan är inte ordentligt justerad(e).
    2. Trycket är inte lika i båda däcken.
    1. Justera medarna och/eller skrapan.
    2. Kontrollera och justera trycket i det ena eller båda däcken.
