Drehgeber-Abdeckung

Stellen Sie die Maschine auf einer ebenen Flche ab, bringen Sie den Schubrahmen in die horizontale Position, stellen Sie den Motor ab, schalten Sie den Batterietrennschalter in die AUS-Stellung und ziehen Sie den Schlssel ab.

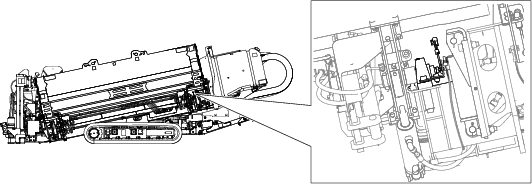

Suchen Sie die Nockenbaugruppe, an der Sie das Kit einbauen wollen (Figure 1).

Figure 1

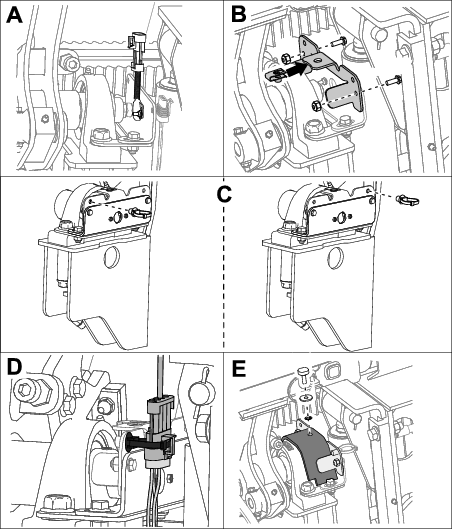

Trennen Sie die Kabel des Drehgebers und entfernen Sie den Kabelbinder an der Halterung (Abb. A).

Legen Sie die Kabelbaumabdeckung auf den Sensorkabelbaum (Abb. A).

Figure 2

Montieren Sie die Halterung an der Maschine wie in Abb. B dargestellt.

Kontrollieren Sie, durch welchen Schlitz in der Halterung der Sensorkabelbaum passt, ohne dabei den Kabelbaum zu dehnen.

Setzen Sie den Kabelbinder in die Bohrung, die dem Schlitz am nchsten liegt (Abb. C).

Fhren Sie die Kabelbaumabdeckung in den Schlitz und sichern Sie den Sensor mit dem Kabelbinder (Abb. D).

Setzen Sie die Abdeckung ein und befestigen Sie diese mit einer Schraube, Unterlegscheibe und einer Sicherungsscheibe, wie in Abb. E dargestellt, ziehen Sie die Schraube nur handfest an.

Besttigen Sie die Kalibrierung des Drehgebers; siehe Bedienungsanleitung.
