Sprava ndstavcov psov

zkorozchodn psov kompaktn nosn systm TX1000 na nstroje

Model No. 136-4840-Serial No. and Up

Nastavenie

Prprava stroja

Dôležité upozornenie

Mechanick alebo hydraulick zdvihky nemusia udra stroj a mu spsobi vne zranenie.

Na podopretie stroja pouite montne podstavce.

  1. Demontujte zo stroja vetky nadstavce.

  2. Stroj zaparkujte na rovnom povrchu.

  3. Zatiahnite parkovaciu brzdu.

  4. Zdvihnite nakladacie ramen a zaistite ich cylindrickmi zmkami.

  5. Vypnite motor, vyberte k a pokajte, km stroj nevychladne.

  6. Zdvihnite stroj zo zeme, aby ste mali prstup k spodnej asti stroja. Podoprite stroj montnymi podstavcami.

    Note: Pouite montne podstavce uren pre v stroj. Informcie o hmotnosti njdete v nvode na obsluhu k stroju.

Zloenie krytov

Demont prednho skla

  1. Otvorte kapotu a zaistite oporu kapoty.

  2. Uvonite dve vrchn skrutky a demontujte dve predn skrutky.

    g262277

    Figure 1

    1. Vrchn skrutka
    2. Predn skrutka

  3. Odstrte mrieku.

Zloenie prednho krytu

  1. Z prednho krytu demontujte dve vrchn skrutky ( x 1 palec), dve podloky a dve spodn skrutky (5/16 x palca).

  2. Zlote predn kryt (Figure 2).

g256988

Figure 2

  1. Vrchn skrutka – x 1 palec (2)
  2. Predn kryt
  3. Podloka (2)
  4. Spodn skrutka – 5/16 x palca (2)

Demont dosky spodnho krytu

  1. Odskrutkujte 2 skrutky ( x 1 palec), ktor zaisuj dosku spodnho krytu na doske rmu (Figure 3).

    g247034

    Figure 3

    1. Skrutky ( x 1 palec)
    2. Spodn kryt

  2. Zlote dosku spodnho krytu zo stroja (Figure 3).

Demont existujcich zostv psov

  1. Pred dokonenm tohto postupu umiestnite pod hydraulick porty motora psov handry alebo ndobu na zachytenie tekutiny (Figure 4).

  2. Oznate hadice pripojen k motorom poda umiestnenia portov (t. j. vavo vpredu, vavo vzadu, vpravo vpredu, vpravo vzadu).

    g257080

    Figure 4

    1. Hadica (4)
    2. Motor psov (2)
    3. Port (4)

  3. Demontujte hadicu z jednho motora psov a namontujte nad otvory na hadice ochrann kryty.

  4. Demontujte z motora hydraulick sasti.

  5. Demontujte maticu z prednho apu psov, ako je zobrazen na Figure 5.

    Note: Zatia nedemontujte ap.

    g257083

    Figure 5

    1. ap psov
    2. Matica

  6. Uvonite zadn skrutku zaisujcu zadn rm psov na stroji (Figure 6).

    g257081

    Figure 6

    1. Zadn skrutka

  7. Pomocou zdvihka alebo vidlicovitho zdvinho vozka s nosnosou 181kg posute zostavu psov z rmu pribline 15cm, ako je zobrazen na Figure 7.

    Important: Uistite sa, e vedenie hydrauliky neblokuje drhu.

    g257082

    Figure 7

    1. Zostava psov

  8. Demontujte z motora zostavu montneho prvku brzdy nasledujcim spsobom:

    1. Odskrutkujte a odlote dve skrutky zaisujce zostavu montneho prvku brzdy na skrini motora bzd (Figure 8).

      g259801

      Figure 8

      1. Teleso psovho motora
      2. ap brzdovho hriadea
      3. Prtlan pruina
      4. Montny prvok brzdy
      5. Skrutka – x 1-" (2)
      6. Brzdov lanko

    2. Uvonite matice, ktormi je brzdov lanko zaisten na montnom prvku brzdy (Figure 8). Vyberte brzdov lank.

    3. Demontujte a odlote prtlan pruinu (Figure 8).

  9. plne demontujte zostavu psov zo stroja.

  10. Pri druhom pse opakujte cel postup.

Mont novch zostv psov

Diely potrebné na prevedenie tohoto kroku:

Zostava psov (predva sa samostatne)2
Montny prvok brzdy2
ap brzdovho hriadea2
Brzdov sprava (predva sa samostatne)1

  1. Pomocou zdvihka alebo vysokozdvinho vozka s nosnosou 181 kg zdvihnite zostavu psov pribline 15 cm od stroja.

  2. Ak montujete samostatn brzdov spravu, pozrite si pokyny na mont spravy (pozrite si servisn bulletin 110) a potom pokraujte krokom 3.

    Important: Pouite montny prvok brzdy a apy dodan s touto spravou psov. Nepouvajte montny prvok brzdy a apy dodan s brzdovou spravou.

    Ak nemontujete samostatn brzdov spravu, pokraujte nasledujcim spsobom.

    1. Prevete brzdov lanko cez montny prvok brzdy a pruinu a zasute valcov montny prvok do otvoru v ape brzdovho hriadea (Figure 9).

      g261347

      Figure 9

      1. ap brzdovho hriadea
      2. Prtlan pruina
      3. Montny prvok brzdy
      4. Brzdov lanko
      5. Matica
      6. Valcov montny prvok

    2. Zasute ap brzdovho hriadea do pruiny a potom do montneho prvku brzdy (Figure 9). Zatlaenm apu stlate pruinu, vlote valcov montny prvok brzdovho lanka do otvoru v ape, zasute lanko do montneho zrezu tak, aby sa zrez nachdzal medzi dvoma maticami lanka, a pomaly uvoujte ap a pruinu.

    3. Upravte matice na brzdovom lanku tak, aby boli z pohadu kbla viditen len dva zvity (Figure 9).

    4. Dotiahnite matice.

    5. Pomocou dvoch predtm odskrutkovanch skrutiek zaistite montny prvok brzdy na montny prvok motora, priom otvoren strana m smerova k motoru psov (Figure 10).

      g259847

      Figure 10

      1. Montny prvok brzdy
      2. Skrutka – x 1-" (2)

  3. Namontujte zostavu psov a zaistite ju na hlavnom rme pomocou skrutky, podloky, apu a matice demontovanch zo zostv psov (Figure 11).

    g257331

    Figure 11

    1. Matica
    2. ap
    3. Skrutka
    4. Podloka
    5. Zostava psov

  4. Predn maticu dotiahnite momentom 244 a 298 N∙m a zadn skrutku momentom 305 a 373 N∙m.

  5. Pod hydraulick porty motora psov umiestnite handry alebo ndobu na zachytenie tekutiny. Demontujte svieky z motora psov.

  6. Skontrolujte tesniace krky na hydraulickch sastiach a vymete vetky pokoden krky.

  7. Namontujte hydraulick sasti do novch motorov psov (Figure 12). Dotiahnite ich momentom 136 a 163 N∙m.

    g257334

    Figure 12

    1. Hadica (4)
    2. Sas namontovan do portu (4)
    3. Motor psov (2)

  8. Namontujte hadice do oznaench portov (Figure 12).

  9. Dotiahnite hadice momentom 50 a 64 N∙m.

  10. Pri druhom pse opakujte cel postup.

  11. Z prednej asti stroja demontujte dve hadice na tandemovom erpadle a namontujte ich na opan porty (Figure 13). Dotiahnite sasti momentom 24 a 30 N∙m.

    g260318

    Figure 13

    1. Hadice

Vmena poistnch ventilov

Diely potrebné na prevedenie tohoto kroku:

Poistn ventil4

  1. Pred demontou pomocou tlaku vzduchu vyistite dutiny v kadom poistnom ventile.

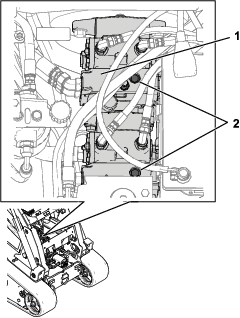

  2. Na demont existujcich hornch poistnch ventilov z tandemovho erpadla pouite 15 mm k (Figure 14).

    g257481

    Figure 14

    1. Tandemov erpadlo
    2. Horn poistn ventil (2)

  3. Namontujte na prslun miesta dva nov poistn ventily a dotiahnite ich momentom 34 a 39 N∙m.

    g257483

    Figure 15

  4. Pod tandemov erpadlo umiestnite handry alebo uterky, aby ste zachytili tekutinu z hadc a sasti.

  5. Uvonite dve svorky hadc a demontujte hadice zo sasti (Figure 16).

    g257482

    Figure 16

    1. Matica
    2. Svorka hadice (2)
    3. Hadica (2)

  6. Vyistite oblas okolo sasti.

  7. Pomocou 1-1/4palcovho ka s otvorenm koncom uvonite maticu na sasti zobrazenej na Figure 16.

  8. Sas otajte proti smeru hodinovch ruiiek tak, aby sa ploch bon strana sasti zarovnala s otvorom portu poistnho ventilu (Figure 17).

    g258053

    Figure 17

    1. Prpojka
    2. Spodn poistn ventil (2)

  9. Demontujte dva spodn poistn ventily (Figure 17).

  10. Namontujte na prslun miesta dva nov ventily a dotiahnite ich momentom 34 a 39 N∙m.

  11. Otote sas do pvodnej polohy (Figure 16). Dotiahnite maticu momentom 182 a 222 N∙m.

  12. Namontujte hadice a svorky hadc (Figure 16).

Mont krytov

Mont dosky spodnho krytu

  1. Zarovnajte zarku na doske spodnho krytu s doskou rmu stroja (Figure 18).

    g247051

    Figure 18

    1. Doska spodnho krytu
    2. Skrutka ( x 1")

  2. Zarovnajte otvory na doske spodnho krytu s doskou rmu (Figure 18).

  3. Pomocou dvoch skrutiek s hlavou ( x 1 palec), ktor ste predtm odskrutkovali, zmontujte dosku spodnho krytu s doskou rmu (Figure 18).

Mont prednho krytu

Predn kryt namontujte pomocou dvoch skrutiek ( x 1 palec), dvoch podloiek a dvoch skrutiek (5/16 x palca), ktor ste predtm odskrutkovali (Figure 19).

g256988

Figure 19

  1. Vrchn skrutka – x 1 palec (2)
  2. Predn kryt
  3. Podloka (2)
  4. Spodn skrutka – 5/16 x palca (2)

Mont prednej mrieky

  1. Predn mrieku namontujte pomocou tyroch skrutiek ( x 1 palec), ktor ste predtm odskrutkovali (Figure 20).

    g247902

    Figure 20

    1. Skrutka – x 1 palec (2)

  2. Spustite stroj na zem.

Mont dradla

Diely potrebné na prevedenie tohoto kroku:

Dradlo1
Skrutka2
Matica2

  1. Otvorte zadn prstupov kryt.

  2. Odskrutkujte a odlote tyri skrutky a matice zaisujce kryt ovldacieho panela na stroji (Figure 21).

    g257391

    Figure 21

    1. Skrutka a matica (4)

  3. Nadvihnite kryt ovldacieho panela a demontujte predn dradlo (Figure 22).

    g257390

    Figure 22

    1. Dradlo
    2. Skrutka

  4. Pomocou dvoch skrutiek a dvoch matc namontujte nov dradlo (Figure 23).

    g257389

    Figure 23

    1. Skrutka (2)
    2. Dradlo
    3. Matica (2)

  5. Kryt ovldacieho panela zaistite tyrmi skrutkami a tyrmi maticami, ktor ste predtm odskrutkovali.

  6. Zatvorte kryt pre prstup zozadu.

Údržba

Nastavenie napnutia psu

Nadvihnite/podoprite jednu stranu stroja a vyuitm hmotnosti psov overte, i je medzera medzi spodnou asou okraja kolesa vozidla a psom 13 mm, ako je zobrazen na Figure 24. Ak tomu tak nie je, nastavte napnutie psov pomocou nasledujceho postupu.

g257979

Figure 24

  1. Koleso vozidla

  1. Stroj zaparkujte na rovnom povrchu, zatiahnite parkovaciu brzdu a spustite nakladacie ramen.

  2. Vypnite motor a vyberte k.

  3. Zdvihnite bon stranu stroja, ktor upravujete, aby sa ps nedotkal zeme.

  4. Demontujte poistn zpadku, rozperu a maticu (Figure 25).

    g257903

    Figure 25

    1. Poistn zpadka
    2. Napnacia skrutka
    3. Rozpera
    4. Matica

  5. Pomocou 1/2palcovho raovho nstavca otajte napnaciu skrutku, km medzi psmi nebude medzera 13mm, ako je zobrazen na Figure 24.

    Note: Otanm skrutky proti smeru hodinovch ruiiek sa ps doahuje a otanm v smere hodinovch ruiiek sa uvouje.

  6. Vyrovnajte najbli zrez v napnacej skrutke s otvorom poistnej zpadky a zaistite skrutku pomocou poistnej zpadky a matice (Figure 25).

  7. Pri druhom pse opakujte cel postup.

  8. Jazdite so strojom, potom ho zaparkujte na rovnom povrchu, zaistite parkovaciu brzdu, vypnite motor a vyberte k.

  9. Overte, i je odklon psa 13 mm, ako je zobrazen na Figure 24. V prpade potreby ju upravte.

Vmena psov

Vymete psy, ke s vemi opotrebovan.

Demont psov

  1. Demontujte vetky nstavce.

  2. Stroj zaparkujte na rovnom povrchu a zaistite, aby bola v pse len jedna polovica reazovho kolesa (Figure 26).

    g259714

    Figure 26

    1. Polovica reazovho kolesa

  3. Zatiahnite parkovaciu brzdu.

  4. Ramen nakladaa spustite tak, aby boli vo vzdialenosti 20 a 25cm nad rmom.

  5. Vypnite motor a vyberte k.

  6. Nadvihnite bon stranu stroja, na ktorej vymieate ps. Podoprite stroj montnymi podstavcami.

    Note: Pouite montne podstavce uren pre v stroj.

    Dôležité upozornenie

    Mechanick alebo hydraulick zdvihky nemusia udra stroj a mu spsobi vne zranenie.

    Na podopretie stroja pouite montne podstavce.

  7. Demontujte poistn zpadku, rozperu a maticu (Figure 25).

  8. Pomocou -palcovho raovho ka uvonite napnutie jednotky otoenm napnacej skrutky v smere hodinovch ruiiek (Figure 25 a Figure 27).

    g258146

    Figure 27

    1. Reazov koleso
    2. Ps
    3. Predn koleso
    4. Raov k (-palcov)
    5. Koleso vozidla (5)

  9. Odskrutkujte tri skrutky zaisujce polovicu reazovho kolesa, ktor nie je v pse (Figure 28).

    g257925

    Figure 28

    1. Skrutka (3)
    2. Polovica reazovho kolesa

  10. Natartujte stroj a uvonite parkovaciu brzdu.

  11. Posvajte ovldanie trakcie dopredu, km sa do psu nedostane aj druh polovica hnacieho reazovho kolesa (Figure 29).

    g259736

    Figure 29

  12. Zatiahnite parkovaciu brzdu, vypnite motor a vyberte k.

  13. Demontujte ps z rmu psu, potom nboj pohonu a napokon predn koleso.

Mont psov

  1. Obtote nov ps okolo prednho kolesa a potom ho obtote okolo nboja pohonu na bonej strane bez reazovho kolesa (Figure 27).

  2. Zatlate ps pod a medzi koles vozidla a obtote ho okolo spodnho rmu (Figure 27).

    Note: Uistite sa, i s koles vozidla na pse vycentrovan.

  3. Natartujte motor a uvonite parkovaciu brzdu.

  4. Posvajte ovldanie trakcie dopredu, km sa do psu nedostane polovica hnacieho reazovho kolesa (Figure 30).

    g259737

    Figure 30

  5. Zatiahnite parkovaciu brzdu, vypnite motor a vyberte k.

  6. Naneste na predtm odskrutkovan skrutky polovice hnacieho reazovho kolesa prostriedok na zaistenie zvitu a namontujte polovicu reazovho kolesa (Figure 28). Dotiahnite skrutky momentom 95 a 115 N∙m.

  7. Pomocou -palcovho raovho ka otajte napnaciu skrutku proti smeru hodinovch ruiiek, km nebude odklon psa 13 mm, ako je zobrazen na Figure 24.

  8. Zarovnajte najbliiu drku v napnacej skrutke s otvorom poistnej zpadky a skrutku zaistite poistnou zpadkou, rozperou a maticou.

  9. Spustite stroj na zem.

  10. Pri vmene alieho psu opakujte cel postup.

  11. Jazdite so strojom, potom ho zaparkujte na rovnom povrchu, zaistite parkovaciu brzdu, vypnite motor a vyberte k.

  12. Overte, i je odklon psa 13 mm, ako je zobrazen na Figure 24.
