Zesp uzupeniajcy gsienicy

Kompaktowy nonik narzdzi TX 1000 z wskimi gsienicami

Model No. 136-4840-Serial No. and Up

Montaż

Przygotowanie maszyny

Ostrzeżenie

Podnoniki mechaniczne lub hydrauliczne mog nie utrzyma maszyny i mog spowodowa powane obraenia.

Do podparcia maszyny naley uy podpr.

  1. Odcz wszelki osprzt od maszyny.

  2. Zaparkuj maszyn na rwnej powierzchni.

  3. Zacignij hamulec postojowy.

  4. Unie ramiona adowarki i zamocuj je za pomoc blokad siownikw.

  5. Wycz silnik, wyjmij kluczyk zaponu i odczekaj, a maszyna ochodzi si.

  6. Unie maszyn nad podoe na tyle, aby uzyska dostp do spodu maszyny. Podeprzyj maszyn na podprkach.

    Note: Uyj podprek o nonoci dostosowanej do masy maszyny. Aby okreli mas, patrz instrukcja obsugi maszyny.

Demonta oson

Zdejmowanie przedniej osony

  1. Otwrz mask i oprzyj j na podprce.

  2. Poluzuj 2 grne ruby i wykr 2 przednie ruby.

    g262277

    Figure 1

    1. ruba grna
    2. Przednia ruba

  3. Zdejmij oson.

Zdejmowanie przedniej osony

  1. Odkr 2 grne ruby ( x 1 cal), 2 podkadki oraz 2 dolne ruby (5/16 x cala) z przedniej pokrywy.

  2. Zdejmij przedni oson (Figure 2).

g256988

Figure 2

  1. Grna ruba - x 1 cal (2)
  2. Przednia pokrywa
  3. Podkadka (2)
  4. Dolna ruba - 5/16 x cala (2)

Demonta pyty pokrywy spodniej

  1. Odkr 2 ruby ( x 1 cal) mocujce pyt pokrywy spodniej do pyty ramy (Figure 3).

    g247034

    Figure 3

    1. ruby ( x 1 cal)
    2. Pokrywa spodnia

  2. Zdejmij pyt pokrywy spodniej z maszyny (Figure 3).

Demonta dotychczasowych zespow gsienic

  1. Roz szmaty lub pojemnik pod gniazdami hydrauliki silnika trakcyjnego, aby zebra pyny wydostajce si podczas tej czynnoci (Figure 4).

  2. Oznacz przewody podczone do silnikw z umiejscowieniem ich gniazd (np. lewe przednie, lewe tylne, prawe przednie, prawe tylne).

    g257080

    Figure 4

    1. Przewd (4)
    2. Silnik trakcyjny (2)
    3. Gniazdo (4)

  3. Odcz przewd od 1 silnika trakcyjnego i za zalepki ochronne na otworach przewodu.

  4. Odcz zczki hydrauliczne od silnika.

  5. Odkr nakrtk z przedniego sworznia gsienicy pokazanego na Figure 5.

    Note: Nie wycigaj jeszcze sworznia.

    g257083

    Figure 5

    1. Sworze gsienicy
    2. Nakrtka

  6. Poluzuj tyln rub mocujc tyln ram gsienicy do maszyny (Figure 6).

    g257081

    Figure 6

    1. Tylna ruba

  7. Z wykorzystaniem wcignika lub wzka widowego umoliwiajcego podniesienie 181kg cignij zesp gsienicy z ramy na okoo 15cm, jak pokazano na Figure 7.

    Important: Upewnij si, e przewody hydrauliczne nie utrudniaj tej czynnoci.

    g257082

    Figure 7

    1. Zesp gsienicy

  8. Zdemontuj zesp mocowania hamulca z silnika, postpujc w nastpujcy sposb:

    1. Odkr 2 ruby mocujce mocowanie hamulca do odlewu silnika trakcyjnego i zachowaj je (Figure 8).

      g259801

      Figure 8

      1. Odlew silnika trakcyjnego
      2. Sworze waka hamulca
      3. Spryna naciskowa
      4. Mocowanie hamulca
      5. ruba — x 1 cala (2)
      6. Linka hamulca

    2. Poluzuj nakrtki mocujce link hamulca do mocowania hamulca (Figure 8). Zdemontuj link hamulca.

    3. Zdemontuj spryn naciskow i zachowaj j (Figure 8).

  9. Cakowicie zdemontuj zesp gsienic z maszyny.

  10. Powtrz procedur dla drugiej gsienicy.

Monta nowych zespow gsienic

Części potrzebne do tej procedury:

Zesp gsienicy (sprzedawany oddzielne)2
Mocowanie hamulca2
Sworze waka hamulca2
Zestaw hamulca (sprzedawany oddzielnie)1

  1. Z wykorzystaniem wcignika lub wzka widowego umoliwiajcego podniesienie 181kg podnie zesp gsienicy na okoo 15cm od maszyny.

  2. Jeeli montujesz oddzielny zestaw hamulca, patrz instrukcja montau zespou (patrz biuletyn serwisowy 110), a nastpnie kontynuuj od kroku 3.

    Important: Wykorzystaj mocowania hamulca i sworznie znajdujce si w tym zestawie gsienicy. Nie wykorzystuj mocowa hamulca i sworzni znajdujcych si w zestawie hamulca.

    Jeeli nie montujesz odrbnego zespou hamulca, kontynuuj.

    1. W link hamulca przez mocowanie hamulca i spryn i zamocuj tulejk w gniedzie sworznia waka hamulca (Figure 9).

      g261347

      Figure 9

      1. Sworze waka hamulca
      2. Spryna naciskowa
      3. Mocowanie hamulca
      4. Linka hamulca
      5. Nakrtka
      6. Tulejka

    2. W sworze waka hamulca w spryn, a nastpnie w mocowanie hamulca (Figure 9). Wepchnij sworze, aby napry spryn, w tulejk linki hamulcowej do gniazda w sworzniu, wsu link w wyobienie wspornika hamulca tak, aby wyobienie znalazo si pomidzy 2 nakrtkami linki i powoli zwolnij sworze i spryn.

    3. Wyreguluj nakrtki na lince hamulca tak, aby tylko 2 zwoje byy widoczne w stron linki (Figure 9).

    4. Dokrci nakrtki.

    5. Przy pomocy 2 wczeniej odkrconych rub zamocuj mocowanie hamulca do mocowania silnika tak, aby otwarta strona bya skierowana w stron silnika trakcyjnego (Figure 10).

      g259847

      Figure 10

      1. Mocowanie hamulca
      2. ruba — x 1 cala (2)

  3. Zamontuj zesp gsienicy i zamocuj go do ramy gwnej z wykorzystaniem ruby, podkadki, sworznia i nakrtki odkrconych z zespow gsienic (Figure 11).

    g257331

    Figure 11

    1. Nakrtka
    2. Sworze
    3. ruba
    4. Podkadka
    5. Zesp gsienicy

  4. Dokr przedni nakrtk z momentem od 244 do 298 N∙m i dokr tyln nakrtk z momentem od 305 do 373 N∙m.

  5. Roz szmaty lub pojemnik pod gniazdami hydrauliki silnika trakcyjnego, aby zebra wydostajce si pyny. Zdejmij korki z silnika trakcyjnego.

  6. Sprawd piercienie uszczelniajce na zczkach hydraulicznych i wymie je jeli s uszkodzone.

  7. Zamontuj zczki hydrauliczne na nowe silniki trakcyjne (Figure 12). Dokr je z momentem od 136 do 163 N∙m.

    g257334

    Figure 12

    1. Przewd (4)
    2. Zczka zamontowana w gniedzie (4)
    3. Silnik trakcyjny (2)

  8. Zamocuj przewody do oznaczonych gniazd (Figure 12).

  9. Dokr przewody z momentem od 50 do 64 N∙m.

  10. Powtrz procedur dla drugiej gsienicy.

  11. Z przodu maszyny odcz 2 przewody od pompy tandemowej i podcz je do przeciwnych gniazd (Figure 13) Dokr zczki z momentem od 24 do 30 Nm.

    g260318

    Figure 13

    1. We

Wymiana zaworw nadmiarowych

Części potrzebne do tej procedury:

Zawr nadmiarowy4

  1. Spronym powietrzem oczy komory kadego z zaworw nadmiarowych przed ich demontaem.

  2. Przy pomocy 15 mm klucza nasadowego odkr dotychczasowe grne zawory nadmiarowe od pompy tandemowej (Figure 14).

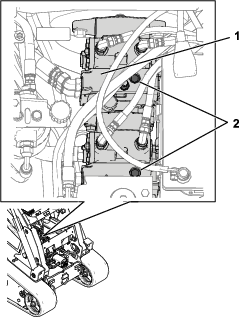

    g257481

    Figure 14

    1. Pompa tandemowa
    2. Grny zawr nadmiarowy (2)

  3. Zamontuj na swoim miejscu 2 nowe zawory nadmiarowe i dokr je z momentem od 34 do 39 N∙m.

    g257483

    Figure 15

  4. Roz szmaty lub rczniki pod pomp tandemow, aby zebra pyn wyciekajcy z przewodw i zczek.

  5. Poluzuj 2 obejmy przewodw i odcz przewody od zczek (Figure 16).

    g257482

    Figure 16

    1. Nakrtka
    2. Obejma przewodu (2)
    3. Przewd (2)

  6. Oczyci obszar wok zczki.

  7. Poluzuj nakrtk na zczce pokazanej na Figure 16 nasadk pask 1cala lub kluczem otwartym.

  8. Obr zczk w lewo tak, aby paska strona zczki bya ustawiona rwno z otworem zaworu nadmiarowego (Figure 17).

    g258053

    Figure 17

    1. czenie
    2. Dolny zawr nadmiarowy (2)

  9. Zdemontuj 2 dolne zawory nadmiarowe (Figure 17).

  10. Zamontuj na ich miejscu 2 nowe zawory i dokr je z momentem od 34 do 39 N∙m.

  11. Obr zczk do pierwotnego pooenia (Figure 16). Dokr nakrtk z momentem od 182 do 222 N∙m.

  12. Zamontuj przewody i obejmy przewodw (Figure 16).

Montowanie pokryw

Montowanie pyty pokrywy spodniej

  1. Ustaw wypustk pyty pokrywy spodniej rwno z pyt ramy maszyny (Figure 18).

    g247051

    Figure 18

    1. Pyta pokrywy spodniej
    2. ruba niewypadajca ( x 1 cala)

  2. Ustaw utwory pyty pokrywy spodniej rwno z pyt ramy maszyny (Figure 18).

  3. Zamocuj pyt pokrywy spodniej do pyty ramy (Figure 18) za pomoc dwch rub niewypadajcych ( x 1 cal) odkrconych wczeniej.

Monta pokrywy przedniej

Zamocuj pokryw przedni za pomoc dwch rub ( x 1 cal), 2 podkadek i 2 uprzednio zdemontowanych rub (5/16 x cala) (Figure 19).

g256988

Figure 19

  1. Grna ruba - x 1 cal (2)
  2. Przednia pokrywa
  3. Podkadka (2)
  4. Dolna ruba - 5/16 x cala (2)

Monta osony przedniej

  1. Zamocuj oson przedni za pomoc czterech rub ( x 1 cal) zdemontowanych wczeniej (Figure 20).

    g247902

    Figure 20

    1. ruba x 1 cal (2)

  2. Opu maszyn na podoe.

Monta uchwytu

Części potrzebne do tej procedury:

Uchwyt1
ruba2
Nakrtka2

  1. Otwrz tyln pokryw dostpow.

  2. Odkr i zachowaj 4 ruby i nakrtki mocujce pokryw panelu sterowania do maszyny (Figure 21).

    g257391

    Figure 21

    1. ruba i nakrtka (4)

  3. Podnie pokryw panelu sterowania do gry i zdejmij przedni uchwyt (Figure 22).

    g257390

    Figure 22

    1. Uchwyt
    2. ruba

  4. Zamontuj nowy uchwyt wykorzystujc do tego 2 ruby i 2 nakrtki (Figure 23).

    g257389

    Figure 23

    1. ruba (2)
    2. Uchwyt
    3. Nakrtka (2)

  5. Zamocuj pokryw panelu sterowania wykorzystujc do tego 4 ruby i 4 nakrtki wykrcone wczeniej.

  6. Zamknij tyln pokryw dostpow.

Konserwacja

Regulacja napicia gsienic

Podnie/podeprzyj jedn stron maszyny i wykorzystujc ciar gsienicy sprawd, czy luz midzy doln krawdzi koa jezdnego wynosi 13mm, jak pokazano na Figure 24. Jeeli tak nie jest, naley skorygowa napicie gsienicy w nastpujcy sposb.

g257979

Figure 24

  1. Koo jezdne

  1. Ustaw maszyn na poziomej nawierzchni, zacz hamulec postojowy i opu ramiona adowarki.

  2. Wycz silnik i wyjmij kluczyk ze stacyjki.

  3. Podnie regulowan stron maszyny tak, aby gsienica znalaza si nad ziemi.

  4. Odkr rub zabezpieczajc, rozprk i nakrtk (Figure 25).

    g257903

    Figure 25

    1. ruba zabezpieczajca
    2. ruba napinajca
    3. Rozprka
    4. Nakrtka

  5. Uywajc klucza grzechotkowego z zabierakiem cala obracaj rub a luz gsienicy wyniesie 13mm, jak pokazano na Figure 24.

    Note: Obracaj rub w lewo, aby nacign gsienic lub w prawo, aby poluzowa gsienic.

  6. Ustaw najblisze nacicie na rubie napinajcej rwno z otworem ruby zabezpieczajcej i unieruchom rub za pomoc ruby zabezpieczajcej i nakrtki (Figure 25).

  7. Powtrz procedur dla drugiej gsienicy.

  8. Jed maszyn, a nastpnie zaparkuj j na rwnej nawierzchni, wcz hamulec postojowy, wycz silnik i wyjmij kluczyk.

  9. Sprawd, czy ugicie gsienicy wynosi 13mm, jak pokazano na Figure 24. W razie potrzeby wyreguluj.

Wymiana gsienic

Gsienice naley wymienia, jeli s nadmiernie zuyte.

Zdejmowanie gsienic

  1. Odcz cay osprzt.

  2. Ustaw maszyn na rwnym podou, upewniajc si, e tylko jedna poowa koa acuchowego jest zaczepiona o gsienic (Figure 26)

    g259714

    Figure 26

    1. Poowa koa acuchowego

  3. Zacignij hamulec postojowy.

  4. Opu ramiona adowarki, aby znalazy si okoo 20 do 25cm nad ram.

  5. Wycz silnik i wyjmij kluczyk ze stacyjki.

  6. Podnie stron maszyny, po ktrej znajduje si wymieniana gsienica. Podeprzyj maszyn na podprkach.

    Note: Uyj podprek o nonoci dostosowanej do masy maszyny.

    Ostrzeżenie

    Podnoniki mechaniczne lub hydrauliczne mog nie utrzyma maszyny i mog spowodowa powane obraenia.

    Do podparcia maszyny naley uy podpr.

  7. Odkr rub zabezpieczajc, rozprk i nakrtk (Figure 25).

  8. Za pomoc klucza grzechotkowego z zabierakiem cala uwolnij napicie gsienicy, obracajc rub napinajc w prawo (Figure 25 oraz Figure 27).

    g258146

    Figure 27

    1. Koo acuchowe
    2. Gsienica
    3. Koo przednie
    4. Klucz grzechotkowy ( cala)
    5. Koo jezdne (5)

  9. Odkr 3 ruby mocujce poow koa acuchowego, ktra nie jest zaczepiona o gsienic (Figure 28)

    g257925

    Figure 28

    1. ruba (3)
    2. Poowa koa acuchowego

  10. Uruchom maszyn i zwolnij hamulec postojowy.

  11. Przesu dwigni sterowania jazd do przodu, aby druga poowa napdowego koa acuchowego zostaa odczona od gsienicy (Figure 29).

    g259736

    Figure 29

  12. Zacz hamulec postojowy, wycz silnik i wyjmij kluczyk.

  13. Zdemontuj gsienic z ramy gsienicy, piasty napdowej, a nastpnie z przedniego koa.

Instalowanie gsienic

  1. Owi now gsienic wok przedniego koa, a nastpnie owi j wok piasty napdowej po stronie pozbawionej koa acuchowego (Figure 27).

  2. Wepchnij gsienic pod oraz pomidzy koa jezdne i owi j wok dolnej ramy (Figure 27).

    Note: Upewnij si, e koa jezdne s wyrodkowane na gsienicy.

  3. Uruchom silnik i zwolnij hamulec postojowy.

  4. Przesu dwigni sterowania jazd do przodu, aby poowa napdowego koa acuchowego zaczepia si o gsienic (Figure 30).

    g259737

    Figure 30

  5. Zacz hamulec postojowy, wycz silnik i wyjmij kluczyk.

  6. Na rodek do zabezpieczenia gwintw na ruby wymontowanej poowy koa acuchowego napdowego i zamontuj poow koa acuchowego (Figure 28). Dokr ruby z momentem od 95 do 115 Nm.

  7. Uywajc klucza grzechotkowego z zabierakiem cala obracaj rub w lewo a ugicie gsienicy wyniesie 13 mm, jak pokazano na Figure 24.

  8. Ustaw najblisze nacicie na rubie napinajcej rwno z otworem ruby zabezpieczajcej i unieruchom rub za pomoc ruby zabezpieczajcej, rozprki i nakrtki.

  9. Opu maszyn na podoe.

  10. Powtrz procedur, aby wymieni gsienic po drugiej stronie maszyny.

  11. Jed maszyn, a nastpnie zaparkuj j na rwnej nawierzchni, wcz hamulec postojowy, wycz silnik i wyjmij kluczyk.

  12. Sprawd, czy ugicie gsienicy wynosi 13mm, jak pokazano na Figure 24.
