Dokonovac sada psu

Kompaktn nosi pracovnho nad szkmi psy TX 1000

Model No. 136-4840-Serial No. and Up

Nastavení

Pprava stroje

Důležité upozornění

Mechanick nebo hydraulick zvedky nemus stroj unst amohou zpsobit vn zrann.

Kpodepen stroje pouvejte hevery.

  1. Odpojte od stroje veker pdavn zazen.

  2. Zaparkujte vozidlo na rovn ploe.

  3. Zathnte parkovac brzdu.

  4. Zvednte ramena nakladae azabezpete je pomoc zmk vlce.

  5. Vypnte motor, vyjmte kl anechejte stroj vychladnout.

  6. Zvednte stroj nad zem tak, abyste pod nj mli pstup. Podepete stroj montnmi stolicemi.

    Note: Pouvejte montn stolice, je jsou schopny nst hmotnost vaeho stroje. Hmotnost zjistte vprovozn pruce pro v stroj.

Demont kryt

Demont pednho panelu

  1. Otevete kapotu apodepete ji vzprou.

  2. Povolte 2 horn rouby a demontujte2 pedn rouby.

    g262277

    Figure 1

    1. Horn roub
    2. Pedn roub

  3. Demontujte panel.

Demont pednho krytu

  1. Zpednho krytu demontujte 2 horn rouby (x1palec), 2 podloky a2 spodn rouby (5/16xpalce).

  2. Demontujte pedn kryt (Figure 2).

g256988

Figure 2

  1. Horn roub – x1palec (2)
  2. Pedn kryt
  3. Podloka (2)
  4. Spodn roub – 5/16xpalce (2)

Demont spodn kryc desky

  1. Demontujte 2 rouby (x1palec), kter pipevuj spodn kryc desku kdesce rmu (Figure 3).

    g247034

    Figure 3

    1. rouby (x1palec)
    2. Spodn kryt

  2. Demontujte spodn kryc desku ze stroje (Figure 3).

Demont stvajcch montnch celk psu

  1. Pod ppoje hydraulick kapaliny hnacho motoru umstte hadry nebo ndobu, abyste bhem toho postupu zachytili vekerou kapalinu (Figure 4).

  2. Oznate msta ppoj hadic pipojench kmotorm (nap. lev pedn, lev zadn, prav pedn aprav zadn).

    g257080

    Figure 4

    1. Hadice (4)
    2. Hnac motor (2)
    3. Ppoj (4)

  3. Odpojte hadici od jednoho hnacho motoru ana otvory hadic namontujte ochrann kryty.

  4. Zmotoru demontujte hydraulick spojky.

  5. Zepu pednho psu demontujte matici, viz Figure 5.

    Note: ep vtomto okamiku jet nedemontujte.

    g257083

    Figure 5

    1. ep psu
    2. Matice

  6. Povolte zadn roub, kter upevuje rm zadnho psu ke stroji (Figure 6).

    g257081

    Figure 6

    1. Zadn roub

  7. Pomoc zvedku nebo vysokozdvinho vozku s nosnost 181 kg (400 lb), vythnte montn celek psu z rmu piblin o 15 cm, viz Figure 7.

    Important: Pesvdte se, zda hydraulick potrub nebrn vprci.

    g257082

    Figure 7

    1. Montn celek psu

  8. Demontujte montn celek chytu brzdy zmotoru nsledovn:

    1. Demontujte auschovejte 2 rouby upevujc chyt brzdy ktlesu hnacho motoru (Figure 8).

      g259801

      Figure 8

      1. Tleso hnacho motoru
      2. Kolk hdele brzdy
      3. Tlan pruina
      4. chyt brzdy
      5. roub – " x 1" (2)
      6. Brzdov lanko

    2. Povolte matice, je upevuj brzdov lanko kchytu brzdy (Figure 8). Demontujte brzdov lanka.

    3. Demontujte a uschovejte tlanou pruinu (Figure 8).

  9. Montn celek psu zcela vyjmte ze stroje.

  10. Stejn postup provete na druhm psu.

Mont novch montnch celk psu

Díly potřebné k provedení tohoto kroku:

Montn celek psu (prodv se samostatn)2
chyt brzdy2
Kolk hdele brzdy2
Souprava brzdy (prodv se samostatn)1

  1. Pomoc zvedku nebo vysokozdvinho vozku snosnost 181kg vysute montn celek psu piblin o15cm ze stroje.

  2. Pokud montujete samostatnou soupravu brzd, postupujte podle montnch pokyn ktto souprav (viz servisn bulletin) apot pejdte ke kroku 3.

    Important: Pouijte brzdov chyty a epy dodan v tto sad ps. Nepouvejte brzdov chyty a epy dodan v sad brzd.

    Pokud nemontujete samostatnou soupravu brzd, pokraujte nsledovn.

    1. Prothnte brzdov lanko pes chyt brzdy apruinu azasute vlekov chyt do drky vkolku hdele brzdy (Figure 9).

      g261347

      Figure 9

      1. Kolk hdele brzdy
      2. Tlan pruina
      3. chyt brzdy
      4. Brzdov lanko
      5. Matice
      6. Vlekov chyt

    2. Kolk hdele brzdy zasute do pruiny apot do chytu brzdy (Figure 9). Stiskem kolku stlate pruinu, zasute vlekov chyt brzdovho lanka do otvoru vkolku, prothnte lanko montn drkou tak, aby drka byla mezi 2 maticemi lanka, a kolk apruinu pomalu uvolnte.

    3. Nastavte matice brzdovho lanka tak, aby smrem klanku byly viditeln jen 2 zvity (Figure 9).

    4. Uthnte matice.

    5. Pomoc 2 dve demontovanch roub upevnte chyt brzdy kdrku motoru otevenou stranou orientovanou smrem khnacmu motoru (Figure 10).

      g259847

      Figure 10

      1. chyt brzdy
      2. roub – " x 1" (2)

  3. Namontujte montn celek psu apipevnte jej khlavnmu rmu pomoc roubu, podloky, epu amatice, je jste demontovali zmontnch celk psu (Figure 11).

    g257331

    Figure 11

    1. Matice
    2. ep
    3. roub
    4. Podloka
    5. Montn celek psu

  4. Pedn matici uthnte na utahovac moment 244 a 298Nm azadn roub na utahovac moment 305 a 373Nm.

  5. Pod ppoje hydraulick kapaliny hnacho motoru umstte hadry nebo ndobu, abyste zachytili vekerou kapalinu. Demontujte ztky zhnacho motoru.

  6. Zkontrolujte avymte veker pokozen O-krouky na hydraulickch spojkch.

  7. Na nov hnac motory namontujte hydraulick spojky (Figure 12). Uthnte je na utahovac moment 136 a 163Nm.

    g257334

    Figure 12

    1. Hadice (4)
    2. Spojka namontovan kppoji (4)
    3. Hnac motor (2)

  8. Pipojte hadice koznaenm ppojm (Figure 12).

  9. Hadice uthnte na utahovac moment 50 a 64Nm.

  10. Stejn postup provete na druhm psu.

  11. Na pedn stran stroje odpojte 2 hadice ztandemovho erpadla apipojte je kprotilehlm ppojm (Figure 13). Spojky uthnte na utahovac moment 24 a 30Nm.

    g260318

    Figure 13

    1. Hadice

Vmna petlakovch ventil

Díly potřebné k provedení tohoto kroku:

Petlakov ventil4

  1. Pomoc stlaenho vzduchu vyistte dutiny kadho petlakovho ventilu jet ped tm, ne ventily demontujete.

  2. Pomoc 15mm nstrnho kle demontujte stvajc horn petlakov ventily ztandemovho erpadla (Figure 14).

    g257481

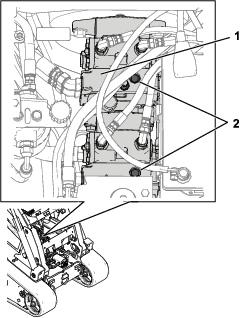

    Figure 14

    1. Tandemov erpadlo
    2. Horn petlakov ventil (2)

  3. Na pslun msta namontujte 2 nov petlakov ventily authnte je na utahovac moment 34 a 39Nm.

    g257483

    Figure 15

  4. Pod tandemov erpadlo umstte hadry nebo runky, abyste zachytili kapalinu unikajc zhadic aspojek.

  5. Povolte 2 svorky hadice aodpojte hadice od spojek (Figure 16).

    g257482

    Figure 16

    1. Matice
    2. Svorka hadice (2)
    3. Hadice (2)

  6. Oistte oblast kolem spojky.

  7. Pomoc 1-1/4palcovho okovho nebo otevenho kle povolte matici na spojce, viz Figure 16.

  8. Otote spojku doleva tak, aby se jej ploch strana vyrovnala s otvorem petlakovho ventilu (Figure 17).

    g258053

    Figure 17

    1. Spojka
    2. Spodn petlakov ventil (2)

  9. Demontujte 2 spodn petlakov ventily (Figure 17).

  10. Na pslun msta namontujte 2 nov ventily authnte je na utahovac moment 34 a 39Nm.

  11. Otote spojku do pvodn polohy (Figure 16). Uthnte matici na utahovac moment 182 a 222Nm.

  12. Pipojte hadice anamontujte hadicov svorky (Figure 16).

Mont kryt

Mont spodn kryc desky

  1. Vyrovnejte vstupek spodn kryc desky s deskou rmu stroje (Figure 18).

    g247051

    Figure 18

    1. Spodn kryc deska
    2. roub (x1")

  2. Vyrovnejte otvory ve spodn kryc desce s deskou rmu (Figure 18).

  3. Pipevnte spodn kryc desku kdesce rmu (Figure 18) pomoc dvou dve demontovanch roub (x1palec).

Mont pednho krytu

Namontujte pedn kryt pomoc dve demontovanch 2 roub (x1palec), 2 podloek a2 roub (5/16xpalce) (Figure 19).

g256988

Figure 19

  1. Horn roub – x1palec (2)
  2. Pedn kryt
  3. Podloka (2)
  4. Spodn roub – 5/16xpalce (2)

Mont pedn mky

  1. Namontujte pedn mku pomoc 4 dve demontovanch roub (x1palec) (Figure 20).

    g247902

    Figure 20

    1. roub – "x 1" (2)

  2. Spuste stroj na zem.

Mont rukojeti

Díly potřebné k provedení tohoto kroku:

Rukoje1
roub2
Matice2

  1. Otevete zadn pstupov kryt.

  2. Demontujte auschovejte 4 rouby amatice, je upevuj kryt ovldacho panelu ke stroji (Figure 21).

    g257391

    Figure 21

    1. roub amatice (4)

  3. Zvednte kryt ovldacho panelu ademontujte pedn rukoje (Figure 22).

    g257390

    Figure 22

    1. Rukoje
    2. roub

  4. Pomoc 2 roub a2 matic namontujte novou rukoje (Figure 23).

    g257389

    Figure 23

    1. roub (2)
    2. Rukoje
    3. Matice (2)

  5. Pomoc dve demontovanch 4 roub a4 matic pipevnte kryt ovldacho panelu.

  6. Zavete zadn pstupov kryt.

Údržba

Nastaven napnut psu

Zvednte apodepete jednu stranu stroje akontrolou thy psu se pesvdte, zda je mezi spodn st hrany vodicho kola apsem vzdlenost 13mm, viz Figure 24. Pokud tomu tak nen, nastavte napnut psu podle nsledujcho postupu.

g257979

Figure 24

  1. Vodic kolo

  1. Zaparkujte stroj na rovnm povrchu, zathnte parkovac brzdu aa snite ramena nakladae.

  2. Vypnte motor avyjmte kl.

  3. Zvednte bon st stroje, kterou hodlte nastavovat, tak, aby byl ps nad zem.

  4. Demontujte pojistn roub, rozprn krouek amatici (Figure 25).

    g257903

    Figure 25

    1. Pojistn roub
    2. Napnac roub
    3. Rozprn krouek
    4. Matice

  5. Pomoc 1/2palcov rny otejte napnacm roubem, dokud se nenastav vle psu 13 mm (1/2 palce), viz Figure 24.

    Note: Otenm roubu proti smru hodinovch ruiek se ps napn, otenm roubu ve smru hodinovch ruiek se ps povoluje.

  6. Vyrovnejte nejbli drku vnapnacm roubu sotvorem pojistnho roubu, pot roub zajistte pomoc pojistnho roubu amatice (Figure 25).

  7. Stejn postup provete na druhm psu.

  8. Pojdjte se strojem, pot jej odstavte na rovnm povrchu, zathnte parkovac brzdu, vypnte motor avyjmte kl.

  9. Pesvdte se, zda prvs psu in 13mm, viz Figure 24. Vppad poteby seite.

Vmna ps

Psy mte, pokud jsou nadmrn opoteben.

Sejmut ps

  1. Demontujte veker pdavn zazen.

  2. Zaparkujte stroj na rovnm povrchu azajistte, aby byla vpsu vsazena jen jedna polovina ozubenho kola (Figure 26).

    g259714

    Figure 26

    1. Polovina ozubenho kola

  3. Zathnte parkovac brzdu.

  4. Snite ramena nakladae do vky piblin 20 a 25cm nad rm.

  5. Vypnte motor avyjmte kl.

  6. Zvednte tu stranu stroje, na n se nachz ps, kter mnte. Podepete stroj montnmi stolicemi.

    Note: Pouvejte montn stolice, je jsou schopny nst hmotnost vaeho stroje.

    Důležité upozornění

    Mechanick nebo hydraulick zvedky nemus stroj unst amohou zpsobit vn zrann.

    Kpodepen stroje pouvejte hevery.

  7. Demontujte pojistn roub, rozprn krouek amatici (Figure 25).

  8. Spouitm " rny uvolnte napnut pohonu otenm napnacho roubu ve smru hodinovch ruiek (Figure 25 aFigure 27).

    g258146

    Figure 27

    1. Ozuben kolo
    2. Ps
    3. Pedn kolo
    4. " rna
    5. Vodic kolo (5)

  9. Demontujte 3 rouby, je upevuj tu polovinu ozubenho kola, kter nen vsazena vpsu (Figure 28).

    g257925

    Figure 28

    1. roub (3)
    2. Polovina ozubenho kola

  10. Nastartujte stroj auvolnte parkovac brzdu.

  11. Nyn posouvnm pky ovldn pohonu dopedu svete druhou polovinu ozubenho hnacho kola mimo ps (Figure 29).

    g259736

    Figure 29

  12. Zathnte parkovac brzdu, vypnte motor avyjmte kl.

  13. Sejmte ps z rmu psu, hnacho nboje a pednho kola.

Mont ps

  1. Navlknte nov ps kolem pednho kola, pot jej navite kolem hnacho nboje na stran bez turasovho kola (Figure 27).

  2. Zatlate ps pod vodic kola amezi n anavlete jej kolem spodnho rmu (Figure 27).

    Note: Pesvdte se, zda jsou vodic kola na psu vystedna.

  3. Nastartujte motor auvolnte parkovac brzdu.

  4. Nyn posouvnm pky ovldn pohonu dopedu navete polovinu ozubenho hnacho kola do psu (Figure 30).

    g259737

    Figure 30

  5. Zathnte parkovac brzdu, vypnte motor avyjmte kl.

  6. Na zvity roub demontovan poloviny ozubenho hnacho kola aplikujte ppravek na zajitn zvit apolovinu ozubenho kola nasate zpt (Figure 28). rouby uthnte na utahovac moment 95 a 115Nm.

  7. Pomoc palcov rny otejte napnacm roubem proti smru hodinovch ruiek, dokud se prvs psu nenastav na 13mm, viz Figure 24.

  8. Vyrovnejte nejbli drku vnapnacm roubu sotvorem pojistnho roubu, pot roub zajistte pomoc pojistnho roubu, rozprnho krouku amatice.

  9. Spuste stroj na zem.

  10. Vmnu druhho psu provete podle stejnho postupu.

  11. Pojdjte se strojem, pot jej odstavte na rovnm povrchu, zathnte parkovac brzdu, vypnte motor avyjmte kl.

  12. Pesvdte se, zda prvs psu in 13mm, viz Figure 24.
