顶篷延长套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙。

4. 断开电池；请参阅操作员手册。

5. 将货斗升起至倾倒位置，并用支撑杆固定。

此程序中需要的物件：

后安装管	2
托架螺栓（5/16 x 3 英寸）	4
凸缘螺母 （5/16 英寸）	4

如Figure 1 所示，用 4 个托架螺栓（5/16 x 3 英寸）和 4 个凸缘螺母（5/16 英寸）将 2 个后安装管固定至现有顶篷后管上。

如果准备安装到 2 人顶篷（型号 07921），请将后安装管安装到现有后管的底部孔中（Figure 2）。

如果准备安装到 4 人顶篷（型号 07922），请将后安装管安装到现有后管的顶部孔中（Figure 2）。

此程序中需要的物件：

支撑托架	2
六角垫圈头螺栓（5/16 x 英寸）	8

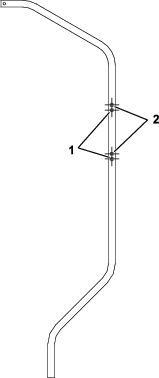

如Figure 3 所示，用 8 个六角垫圈头螺栓（5/16 x 英寸）将 2 个支撑托架固定至后安装管。

此程序中需要的物件：

顶篷延长件	1
顶篷支撑托架	1
密封垫圈	6
锁紧螺母（ 英寸）	6
凸缘头螺栓（ x 2 英寸）	2
凸缘头螺栓（1/4 x 3 英寸）	4
修整密封条	1
隔片	2

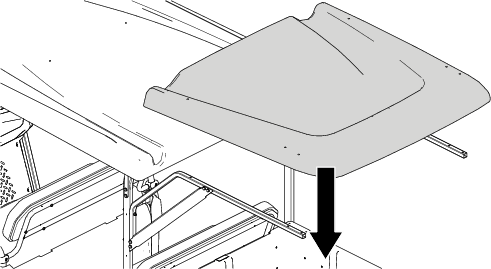

1. 将顶篷延长件放在安装后的后管安装架的顶部（Figure 4）。



   Figure 4

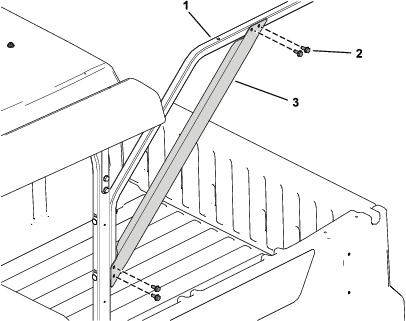

2. 如Figure 5 所示，用 4 个凸缘头螺栓（ x 1 英寸）、4 个密封垫圈和 4 个锁紧螺母（ 英寸）固定顶篷延长件。



   Figure 5

   1. 锁紧螺母（ 英寸）
   2. 密封垫圈
   3. 凸缘头螺栓（ x 1 英寸）
   4. 顶篷延长件

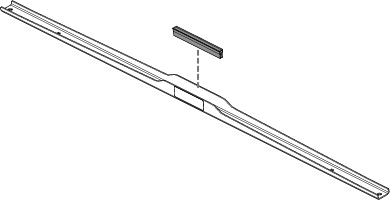

3. 将修整密封条安装到顶篷支撑托架上（Figure 6）。



   Figure 6

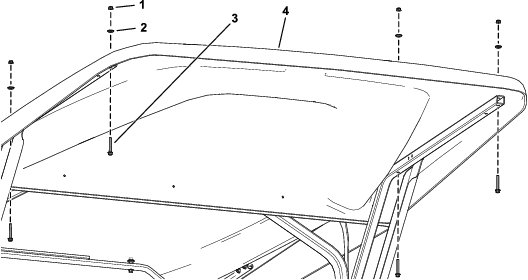

4. 如Figure 7 所示，用 4 个凸缘头螺栓（ x 2 英寸）、2 个隔片、2 个密封垫圈和 2 个锁紧螺母（ 英寸）将顶篷支撑托架固定至顶篷延长件。



   Figure 7

   1. 锁紧螺母（ 英寸）
   2. 密封垫圈
   3. 隔片
   4. 顶篷支撑托架
   5. 凸缘头螺栓（ x 2 英寸）

此程序中需要的物件：

雨水槽	1
塑料铆钉	10

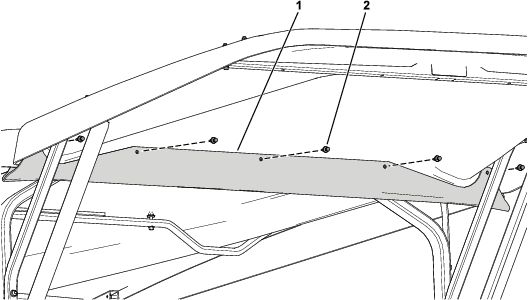

1. 用 5 个塑料铆钉将雨水槽固定至顶篷延长件侧面（Figure 8）。

   Note: 雨水槽两侧孔的方向都不相同。在安装塑料铆钉之前，确保孔与顶篷延长件对齐。



   Figure 8

   1. 雨水槽
   2. 塑料铆钉

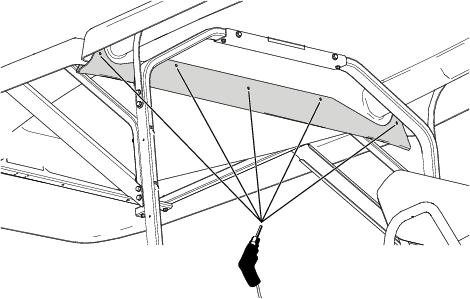

2. 用雨水槽作为模板，在前顶篷上钻 5 个孔（6.4mm）（Figure 9）。



   Figure 9

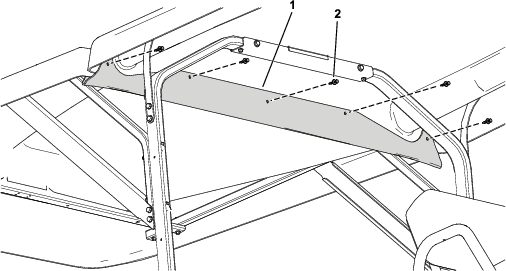

3. 用 5 个塑料铆钉将雨水槽固定至前顶篷侧面（Figure 10）。



   Figure 10

   1. 雨水槽
   2. 塑料铆钉

连接电池；请参阅操作员手册。
