Frlngningssats fr soltak

1. Parkera maskinen p en plan yta.

2. Koppla in parkeringsbromsen.

3. Stng av motorn och tag ut nyckeln.

4. Koppla loss batteriet. Se bruksanvisningen.

5. Hj lastflaket till tmningslget och skra det med stttan.

Delar som behövs till detta steg:

Bakre monteringsrr	2
Vagnsskruv (5/16x 3 tum)	4
Flnsmutter (5/16tum)	4

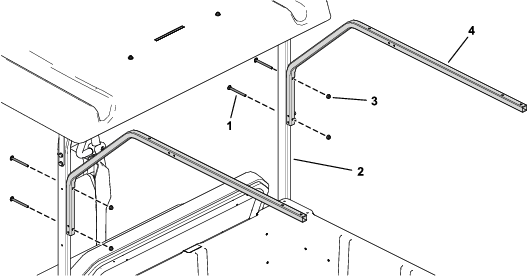

Fst de tv bakre monteringsrren vid det befintliga soltakets bakre rr med hjlp av de fyra vagnsskruvarna (5/16x3tum) och fyra flnsmuttrar (5/16tum) enligt Figure 1.

Om du monterar p ett soltak fr tv personer (modell 07921) ska du montera de bakre monteringsrren i de nedre hlen p de befintliga bakre rren (Figure 2).

Om du monterar p ett soltak fr fyra personer (modell 07922) ska du montera de bakre monteringsrren i de vre hlen p de befintliga bakre rren (Figure 2).

Delar som behövs till detta steg:

Stdfste	2
Skruv med sexkantshuvud (5/16xtum)	8

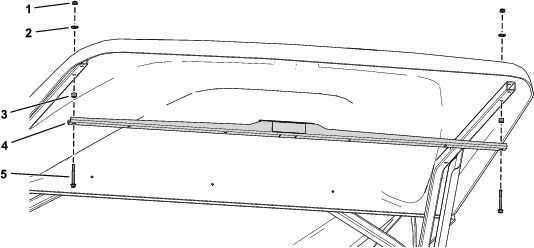

Fst de tv stdfstena p de bakre monteringsrren med tta skruvar med sexkantshuvud (5/16xtum) enligt Figure 3.

Delar som behövs till detta steg:

Frlngning fr soltak	1
Soltaksstdet	1
Ttningsbricka	6
Lsmutter (1/4tum)	6
Flnsskruv (x4tum)	2
Flnsskruv ( x 1 tum)	4
Trimttning	1
Distansbricka	2

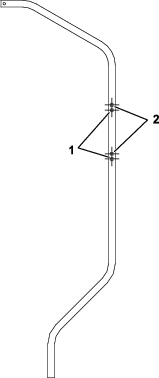

1. Placera frlngningen fr soltaket ovanp de monterade bakre rrmonteringarna (Figure 4).



   Figure 4

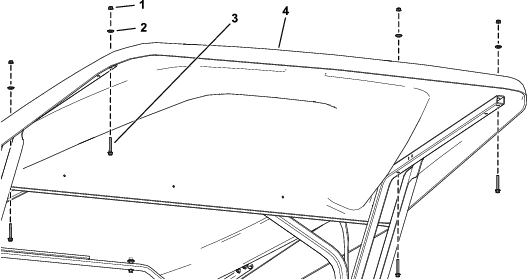

2. Fst frlngningen fr soltaket med fyra flnsskruvar (tumx1tum), fyra ttningsbrickor och fyra lsmuttrar (tum) enligt Figure 5.



   Figure 5

   1. Lsmutter (tum)
   2. Ttningsbricka
   3. Flnsskruv (x1tum)
   4. Frlngning fr soltak

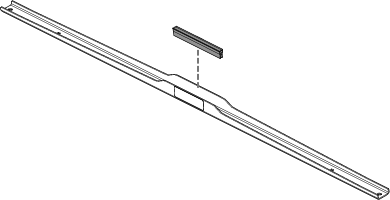

3. Montera trimttningen p soltaksstdet (Figure 6).



   Figure 6

4. Fst soltaksstdet p soltakets frlngning med tv flnsskruvar (x2tum), tv distansbrickor, tv ttningsbrickor och tv lsmuttrar (tum) enligt Figure 7.



   Figure 7

   1. Lsmutter (tum)
   2. Ttningsbricka
   3. Distansbricka
   4. Soltaksstdet
   5. Flnsskruv (x2tum)

Delar som behövs till detta steg:

Regnrnna	1
Plastnit	10

1. Fst regnrnnan p sidan av soltakets frlngning med fem plastnitar (Figure 8).

   Note: Placeringen av hlen skiljer sig p varje sida av regnrnnan. Kontrollera att hlen ligger i linje med soltakets frlngning innan du monterar plastnitarna.



   Figure 8

   1. Regnrnna
   2. Plastnit

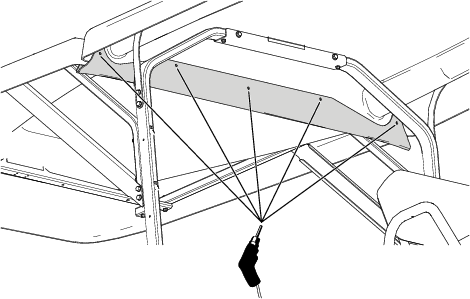

2. Anvnd regnrnnan som mall, borra fem hl (6,4mm eller tum) i det frmre soltaket (Figure 9).



   Figure 9

3. Fst regnrnnan p den frmre sidan av soltaket med fem plastnitar (Figure 10).



   Figure 10

   1. Regnrnna
   2. Plastnit

Anslut batteriet. Se bruksanvisningen.
