日よけ延長キット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを止め、キーを抜き取る。

4. バッテリーの接続を外す; 各マシンのオペレーターズマニュアルを参照。

5. 荷台をダンプ位置まで上げ、支持棒で支える。

この作業に必要なパーツ

後側取り付けチューブ	2
キャリッジボルト（5/16 x 3"）	4
フランジナット (5/16")	4

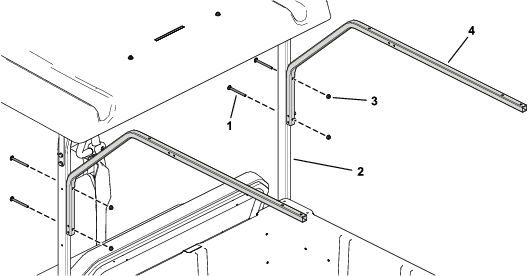

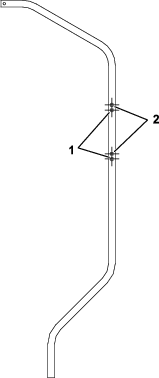

既存の日よけに後取り付けチューブを固定する；キャリッジボルト（5/16 x 3"） 4 本とフランジナット（5/16"）4 個でFigure 1のように取り付ける。

2 人用の日よけ（モデル 07921）に取り付ける場合は、後側取り付けチューブを下側の穴に取り付ける（Figure 2）。

4 人用の日よけ（モデル 07922）に取り付ける場合は、後側取り付けチューブを上側の穴に取り付ける（Figure 2）。

この作業に必要なパーツ

サポートブラケット	2
六角ワッシャヘッドボルト（5/16 x "）	8

後取り付けチューブに、サポートブラケット（2 個）を取り付ける；六角ワッシャヘッドボルト（5/16 x "）8 本を使用してFigure 3のように取り付ける。

この作業に必要なパーツ

日よけエクステンション	1
日よけサポートブラケット	1
シーリングワッシャ	6
ロックナット（"）	6
フランジヘッドボルト （ x 2"）	2
フランジヘッドボルト （ x 1"）	4
トリムシール	1
スペーサ	2

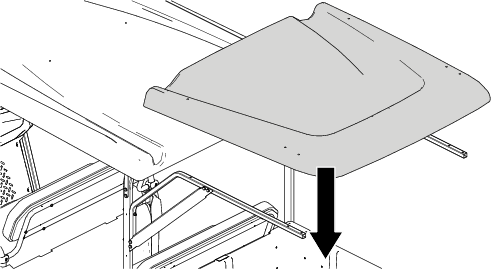

1. 先ほど取り付けた後チューブマウントの上部に、日よけエクステンションをセットする（Figure 4）。



   Figure 4

2. 日よけエクステンションを固定する；フランジヘッドボルト（ x 3"）4 本、シーリングワッシャ 4 枚、ロックナット（"）4 個でFigure 5のように取り付ける。

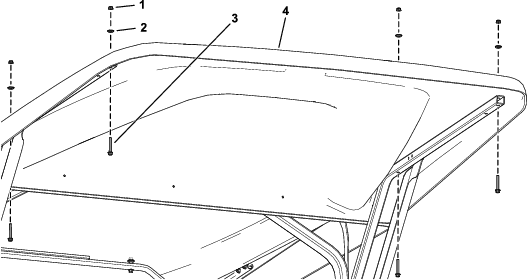

   Figure 5

   1. ロックナット（"）
   2. シーリングワッシャ
   3. フランジヘッドボルト （ x 1"）
   4. 日よけエクステンション

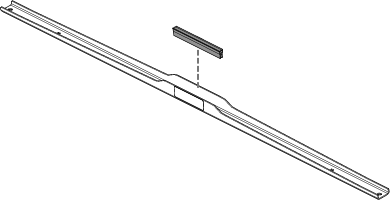

3. 日よけサポートブラケットにトリムシールを取り付ける（Figure 6）。



   Figure 6

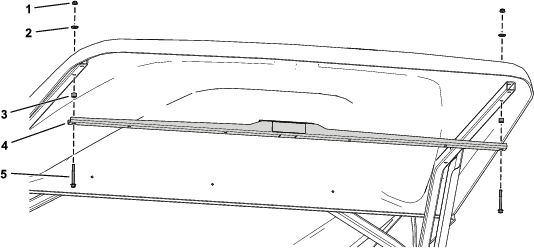

4. 日よけサポートブラケットを、日よけエクステンションに固定する；フランジヘッドボルト（ x 2"）2 本、スペーサ 2 個、シーリングワッシャ 2 枚、ロックナット（"）2 個でFigure 7のように取り付ける。



   Figure 7

   1. ロックナット（"）
   2. シーリングワッシャ
   3. スペーサ
   4. 日よけサポートブラケット
   5. フランジヘッドボルト （ x 2"）

この作業に必要なパーツ

雨樋	1
プラスチック製リベット	10

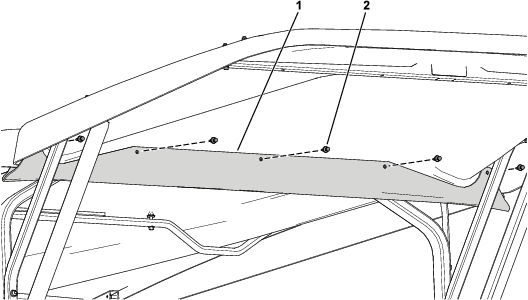

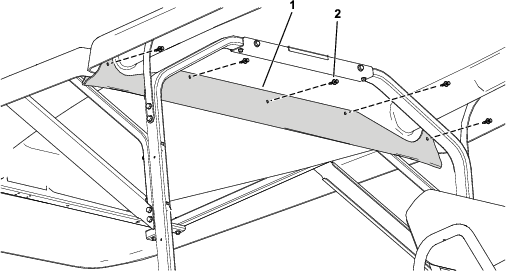

1. 日よけエクステンションの側部に雨樋を取り付ける；プラスチック製リベット 5 本を使用する（Figure 8）。

   Note: 左右の雨樋で穴の向きが異なりますから注意してください。穴と日よけエクステンションのリベット位置をきちんと合わせてからリベットを打ってください。



   Figure 8

   1. 雨樋
   2. プラスチック製リベット

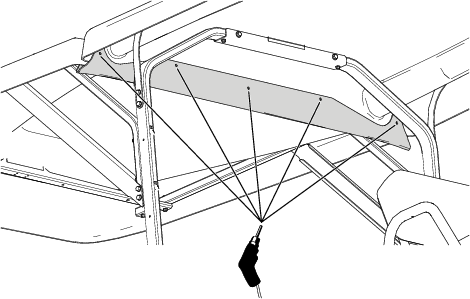

2. 雨樋を型紙として使って、前側日よけに穴（6.4 mm）を 5 つ開ける（Figure 9）。



   Figure 9

3. 前側日よけの左右に雨樋を取り付ける；プラスチック製リベット 5 本を使用する（Figure 10）。



   Figure 10

   1. 雨樋
   2. プラスチック製リベット

バッテリーを接続する; 各マシンのオペレーターズマニュアルを参照。
