Forlengelsessett for kalesje

1. Parker maskinen p en jevn flate.

2. Sett p parkeringsbremsen.

3. Sl av motoren og ta ut nkkelen.

4. Koble fra batteriet. Se brukerhndboken.

5. Hev lasteplanet til tmmeposisjon, og fest det med stttestangen.

Deler som er nødvendige for dette trinnet:

Bakre monteringsrr	2
Lsebolt, (5/16x 3tomme)	4
Flensmutter (5/16tomme)	4

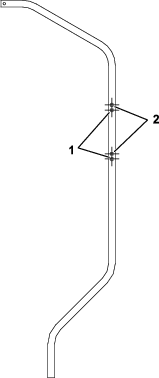

Fest de to bakre monteringsrrene til de eksisterende bakre rrene p kalesjen med de fire lseskruene (5/16 x 3tomme) og de fire flensmutrene (5/16tomme), som vist i Figure 1.

Hvis du monterer p en topersonskalesje (modell 07921), monterer du bakre monteringsrr i nederste hull p de eksisterende bakre rrene (Figure 2).

Hvis du monterer p en firepersonskalesje (modell 07922), monterer du bakre monteringsrr i verste hull p de eksisterende bakre rrene (Figure 2).

Deler som er nødvendige for dette trinnet:

Stttebrakett	2
Hodebolt med sekskantskive (5/16x tomme)	8

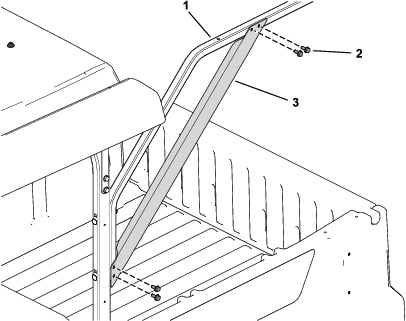

Fest de to stttebrakettene til bakre monteringsrr med tte hodebolter med sekskantskive (5/16x tomme), som vist i Figure 3.

Deler som er nødvendige for dette trinnet:

Kalesjeforlengelse	1
Stttebrakett for kalesjen	1
Tetningsskive	6
Lsemutter (1/4tomme)	6
Flenshodebolt (x 2tomme)	2
Flenshodeskrue (x 1tomme)	4
Tetningslist	1
Avstandsstykke	2

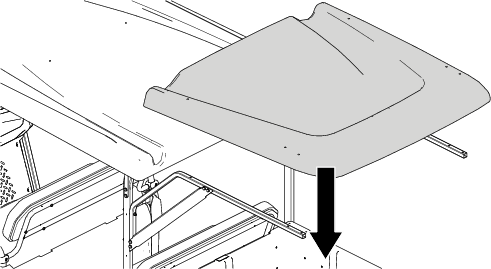

1. Plasser kalesjeforlengelsen verst p de monterte bakre rrmonteringene (Figure 4).



   Figure 4

2. Fest kalesjeforlengelsen med fire flenshodebolter ( x 1tomme), fire tetningsskiver og fire lsemuttere (tomme), som vist i Figure 5.



   Figure 5

   1. Lsemutter (tomme)
   2. Tetningsskive
   3. Flenshodebolt (x 1tomme)
   4. Kalesjeforlengelse

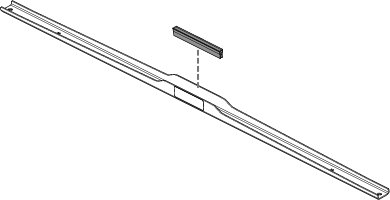

3. Monter tetningslisten p stttebraketten for kalesjen (Figure 6).



   Figure 6

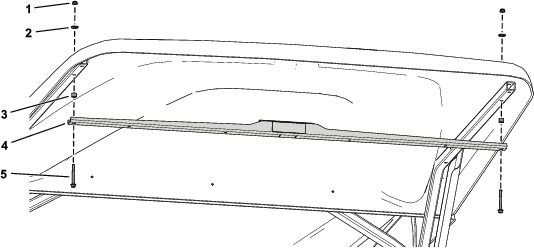

4. Fest stttebraketten for kalesjen til kalesjeforlengelsen med to flenshodebolter (x 2tomme), to avstandsstykker, to tetningsskiver og to lsemuttere (tomme), som vist i Figure 7.



   Figure 7

   1. Lsemutter (tomme)
   2. Tetningsskive
   3. Avstandsstykke
   4. Stttebrakett for kalesjen
   5. Flenshodebolt (x 2tomme)

Deler som er nødvendige for dette trinnet:

Regnavlp	1
Plastnagle	10

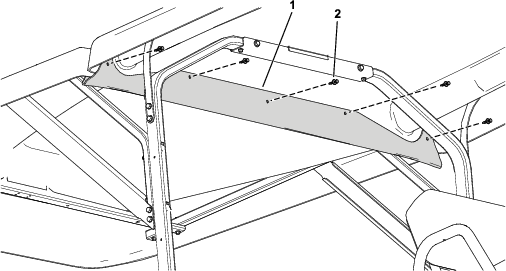

1. Fest regnavlpet til kalesjeforlengelsen med fem plastnagler (Figure 8).

   Note: Retningen p hullene er forskjellig p hver side av regnavlpet. Pse at hullene er innrettet med kalesjeforlengelsen fr du monterer plastnaglene.



   Figure 8

   1. Regnavlp
   2. Plastnagle

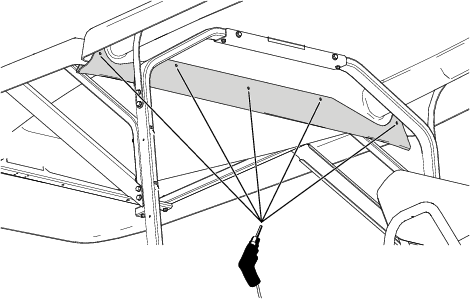

2. Bruk regnavlpet som mal og bor fem hull (6,4mm eller tomme) i fremre kalesje (Figure 9).



   Figure 9

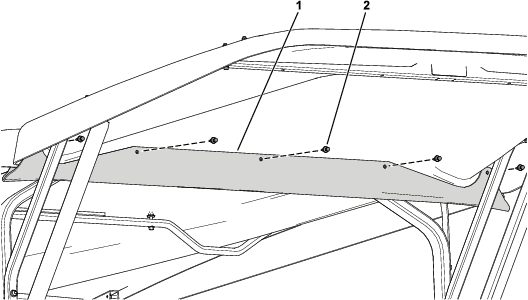

3. Fest regnavlpet til siden p den fremre kalesjen med fem plastnaglene (Figure 10).



   Figure 10

   1. Regnavlp
   2. Plastnagle

Koble til batteriet. Se brukerhndboken.
