Kit de extenso de toldo

1. Estacione a mquina numa superfcie nivelada.

2. Engate o travo de estacionamento.

3. Desligue o motor e retire a chave da ignio.

4. Desligue a bateria; consulte o Manual do utilizador.

5. Eleve a caixa de carga para a posio de descarga e fixe-a com a barra de apoio.

Peças necessárias para este passo:

Tubo de montagem traseiros	2
Parafuso de carroaria (5/16 pol. x 3pol.)	4
Porca flangeada (5/16 pol.)	4

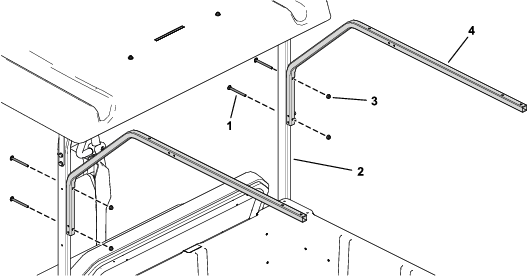

Prenda os dois tubos de montagem traseiros nos tubos traseiros do toldo existente utilizando os quatro parafusos de carroaria (5/16 pol. x 3 pol.) e 4 porcas flangeadas (5/16 pol.) como se mostra na Figure 1.

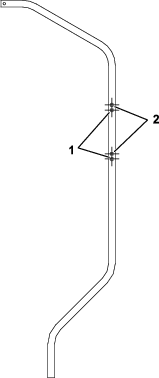

Se est a instalar um toldo para duas pessoas (Modelo 07921), instale os tubos de montagem traseiros nos furos inferiores nos tubos traseiros existentes (Figure 2).

Se est a instalar um toldo para quatro pessoas (Modelo 07922), instale os tubos de montagem traseiros nos furos superiores nos tubos traseiros existentes (Figure 2).

Peças necessárias para este passo:

Suporte	2
Parafuso de cabea de anilha sextavada (5/16 pol. x pol.)	8

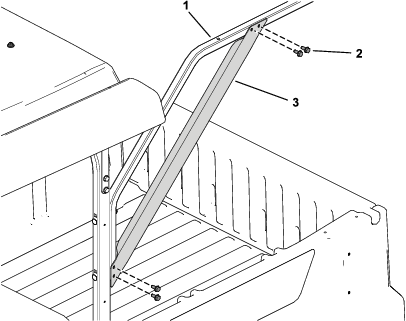

Prenda os dois suportes de apoio aos tubos de montagem traseiros utilizando oito parafusos de cabea de anilha sextavada (5/16 pol. x pol.) como se mostra na Figure 3.

Peças necessárias para este passo:

Extenso do toldo	1
Suporte de apoio da cobertura	1
Anilha vedante	6
Porca de bloqueio ( pol.)	6
Parafuso com cabea flangeada (pol.x 2pol.)	2
Parafuso de cabea flangeada (pol. x1pol.)	4
Vedante do aro	1
Espaador	2

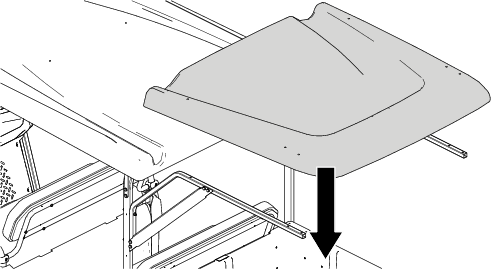

1. Coloque a extenso do toldo na parte superior dos tubos de montagem traseiros (Figure 4).



   Figure 4

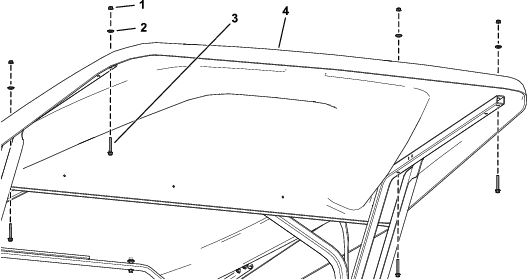

2. Prenda a extenso do toldo utilizando quatro parafusos de cabea flangeada (pol. x 1 pol.), quatro anilhas vedantes e quatro porcas de bloqueio ( pol.) como se mostra na Figure 5.



   Figure 5

   1. Porca de bloqueio ( pol.)
   2. Anilha vedante
   3. Parafuso de cabea flangeada (pol. x1pol.)
   4. Extenso do toldo

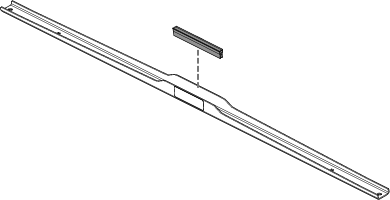

3. Instale o vedante do aro no suporte de apoio do toldo (Figure 6).



   Figure 6

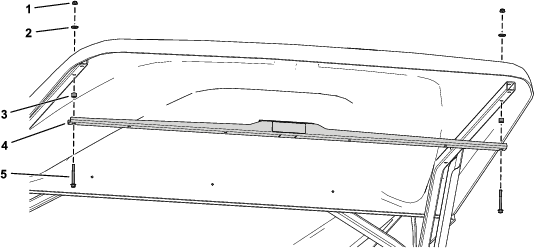

4. Prenda o suporte de apoio do toldo extenso do toldo utilizando dois parafusos de cabea flangeada (pol. x 2 pol.), dois espaadores, duas anilhas vedantes e duas porcas de bloqueio ( pol.) como se mostra na Figure 7.



   Figure 7

   1. Porca de bloqueio ( pol.)
   2. Anilha vedante
   3. Espaador
   4. Suporte de apoio da cobertura
   5. Parafuso com cabea flangeada (pol.x 2pol.)

Peças necessárias para este passo:

Calha de gua	1
Rebite de plstico	10

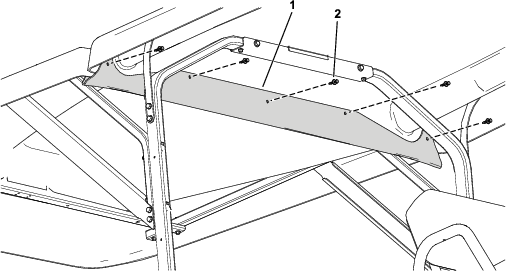

1. Prenda a calha de gua lateral da extenso do toldo utilizando 5 olhais de plstico (Figure 8).

   Note: A orientao dos furos difere de cada lado da calha de gua. Certifique-se de que os furos alinham com a extenso do toldo antes de instalar os olhais de plstico.



   Figure 8

   1. Calha de gua
   2. Rebite de plstico

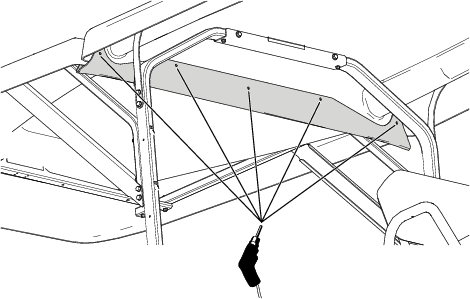

2. Utilizando a calha de gua como modelo, faa cinco furos (6,4 mm ou pol.) no toldo frontal (Figure 9).



   Figure 9

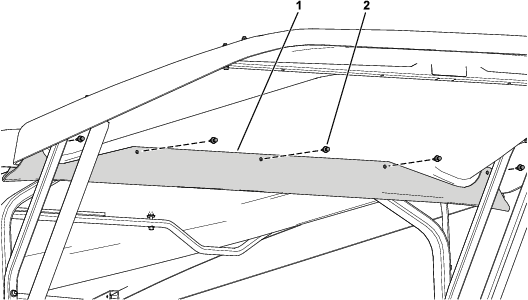

3. Prenda a calha de gua lateral do toldo frontal utilizando 5 olhais de plstico (Figure 10).



   Figure 10

   1. Calha de gua
   2. Rebite de plstico

Ligue a bateria; consulte o Manual do utilizador.
