Kit di prolunga del tettuccio

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Spegnete il motore e togliete la chiave.

4. Scollegate la batteria; fate riferimento al vostro Manuale dell'operatore.

5. Sollevate il pianale in posizione di scarico e fissatelo con l’asta di supporto.

Parti necessarie per questa operazione:

Tubo di montaggio posteriore	2
Bullone a testa tonda (5/16" x 3")	4
Dado flangiato (5/16")	4

Fissate i 2 tubi di montaggio posteriori sui tubi posteriori del tettuccio esistente utilizzando i 4 bulloni a testa tonda (5/16" x 3") e 4 dadi flangiati (5/16") come illustrato nella Figure 1.

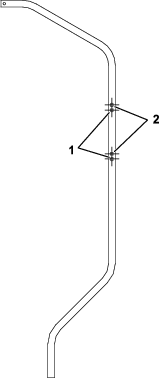

Se state montando un tettuccio da 2 persone (Modello 07921), montate i tubi di montaggio posteriori nei fori inferiori sui tubi posteriori esistenti (Figure 2).

Se state montando un tettuccio da 4 persone (Modello 07922), montate i tubi di montaggio posteriori nei fori superiori sui tubi posteriori esistenti (Figure 2).

Parti necessarie per questa operazione:

Staffa di supporto	2
Bullone a testa esagonale con rondella (5/16" x ")	8

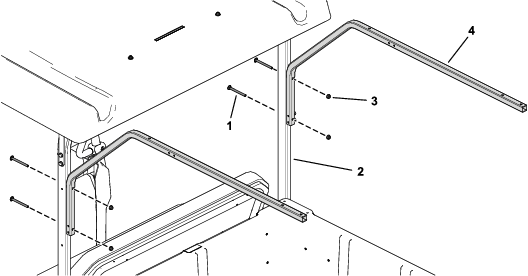

Fissate le 2 staffe di supporto ai tubi di montaggio posteriori utilizzando 8 bulloni a testa esagonale con rondella (5/16" x ") come illustrato nella Figure 3.

Parti necessarie per questa operazione:

Prolunga del tettuccio	1
Staffa di supporto del tettuccio	1
Rondella di tenuta	6
Dado di bloccaggio (")	6
Bullone a testa flangiata (" x 2")	2
Bullone a testa flangiata (" x 1")	4
Guarnizione di contorno	1
Distanziale	2

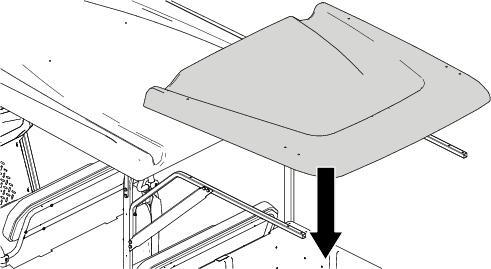

1. Posizionate la prolunga del tettuccio sulla parte superiore dei supporti dei tubi di montaggio posteriori (Figure 4).



   Figure 4

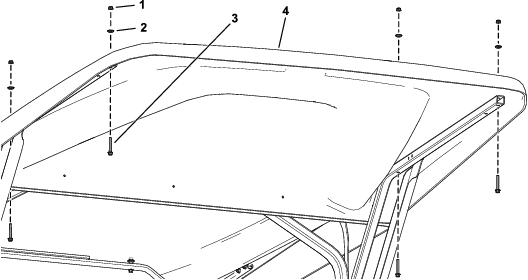

2. Fissate la prolunga del tettuccio utilizzando 4 bulloni a testa flangiata (" x 1"), 4 rondelle di tenuta e 4 dadi di bloccaggio ("), come illustrato nella Figure 5.



   Figure 5

   1. Dado di bloccaggio (")
   2. Rondella di tenuta
   3. Bullone a testa flangiata (" x 1")
   4. Prolunga del tettuccio

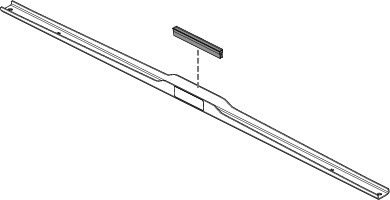

3. Montate la guarnizione di contorno sulla staffa di supporto del tettuccio (Figure 6).



   Figure 6

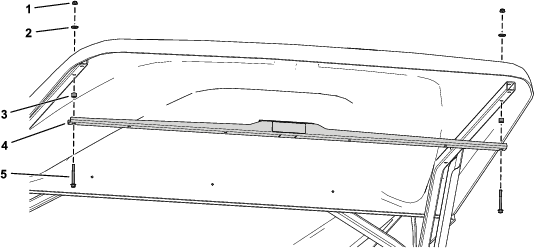

4. Fissate la staffa di supporto del tettuccio alla prolunga del tettuccio utilizzando 2 bulloni a testa flangiata (" x 2"), 2 distanziali, 2 rondelle di tenuta e 2 dadi di bloccaggio ("), come illustrato nella Figure 7.



   Figure 7

   1. Dado di bloccaggio (")
   2. Rondella di tenuta
   3. Distanziale
   4. Staffa di supporto del tettuccio
   5. Bullone a testa flangiata (" x 2")

Parti necessarie per questa operazione:

Grondaia	1
Rivetto di plastica	10

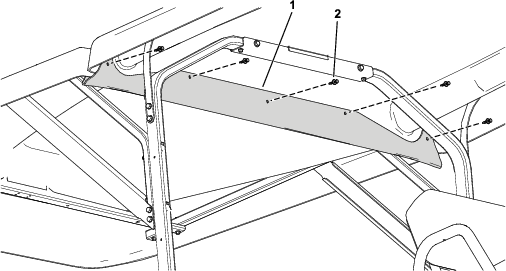

1. Fissate la grondaia al lato della prolunga del tettuccio utilizzando 5 rivetti di plastica (Figure 8).

   Note: L'orientamento dei fori differisce su ciascun lato della grondaia. Assicuratevi che i fori siano allineati alla prolunga del tettuccio prima di montare i rivetti di plastica.



   Figure 8

   1. Grondaia
   2. Rivetto di plastica

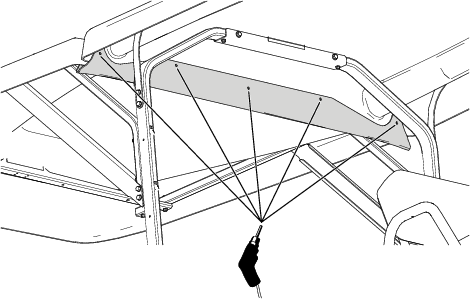

2. Utilizzando la grondaia come riferimento, praticate 5 fori (6,4 mm o ") nel tettuccio anteriore (Figure 9).



   Figure 9

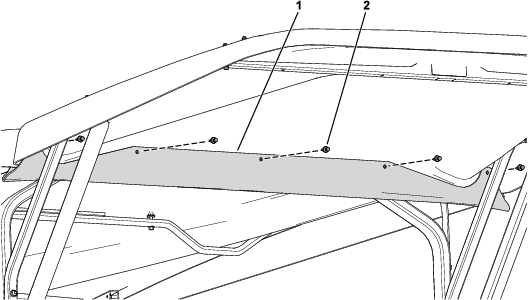

3. Fissate la grondaia al lato del tettuccio anteriore utilizzando 5 rivetti di plastica (Figure 10).



   Figure 10

   1. Grondaia
   2. Rivetto di plastica

Collegate la batteria; fate riferimento al vostro Manuale dell’operatore.
