Kit de ampliacin de capota

1. Aparque la mquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Apague el motor y retire la llave.

4. Desconecte la batera; consulte el Manual del operador.

5. Eleve la plataforma de carga a la posicin de volcado y sujtela con la varilla de sujecin.

Piezas necesarias en este paso:

Tubo de montaje trasero	2
Perno de cuello cuadrado (5/16" x 3")	4
Tuerca con arandela prensada (5/16")	4

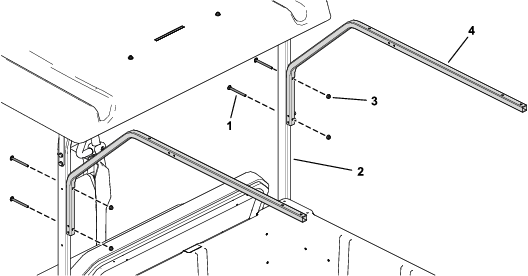

Sujete los 2 tubos de montaje traseros a los tubos traseros de la capota existente usando los 4 pernos de cuello cuadrado (5/16" x 3") y 4 tuercas con arandela prensada (5/16"), como se muestra en la Figure 1.

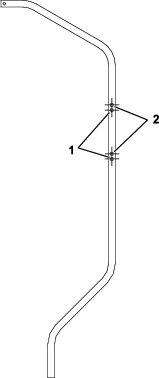

Si instala la extensin en una capota de 2 personas (Modelo 07921), instale los tubos de montaje traseros en los taladros inferiores de los tubos traseros existentes (Figure 2).

Si instala la extensin en una capota de 4 personas (Modelo 07922), instale los tubos de montaje traseros en los taladros superiores de los tubos traseros existentes (Figure 2).

Piezas necesarias en este paso:

Tirante de refuerzo	2
Perno de cabeza hexagonal con arandela prensada (5/16" x ")	8

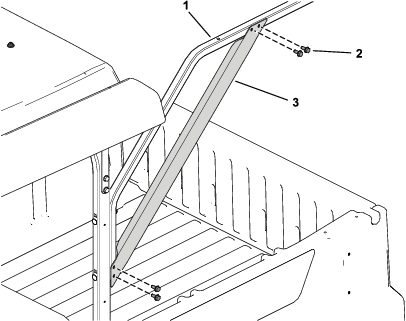

Sujete los dos tirantes de refuerzo a los tubos de montaje traseros con 8 pernos de cabeza hexagonal con arandela prensada (5/16" x "), como se muestra en la Figure 3.

Piezas necesarias en este paso:

Extensin de la capota	1
Tirante de la capota	1
Arandela sellante	6
Contratuerca (")	6
Perno con arandela prensada (" x 2")	2
Perno con arandela prensada (" x 1")	4
Junta de estanqueidad	1
Espaciador	2

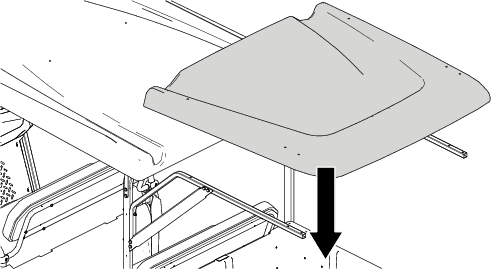

1. Coloque la extensin de la capota encima de los tubos traseros instalados (Figure 4).



   Figure 4

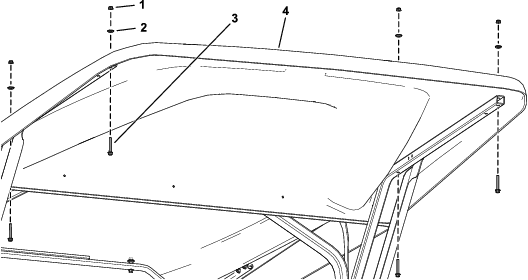

2. Sujete la extensin de la capota con 4 pernos con arandela prensada (" x 1"), 4 arandelas sellantes, y 4 contratuercas ("), como se muestra en la Figure 5.



   Figure 5

   1. Contratuerca (")
   2. Arandela sellante
   3. Perno con arandela prensada (" x 1")
   4. Extensin de la capota

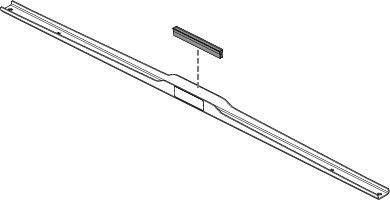

3. Instale la junta de estanqueidad en el tirante de la capota (Figure 6).



   Figure 6

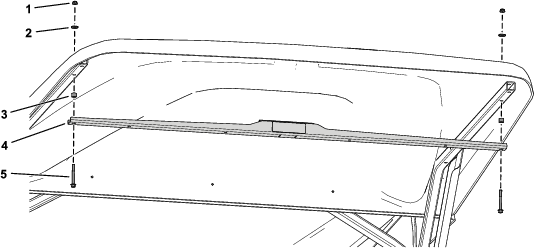

4. Sujete el tirante de la capota a la extensin de la capota usando 2 pernos con arandela prensada (" x 2"), 2 espaciadores, 2 arandelas sellantes y 2 contratuercas ("), como se muestra en la Figure 7.



   Figure 7

   1. Contratuerca (")
   2. Arandela sellante
   3. Espaciador
   4. Tirante de la capota
   5. Perno con arandela prensada (" x 2")

Piezas necesarias en este paso:

Canaln	1
Remache de plstico	10

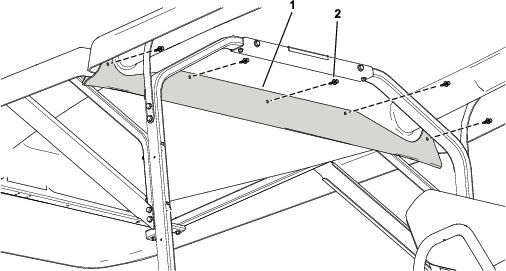

1. Sujete el canaln a la extensin de la capota con 5 remaches de plstico (Figure 8).

   Note: La orientacin de los taladros es diferente en cada lado del canaln. Asegrese de que los taladros estn alineados con la extensin de la capota antes de instalar los remaches de plstico.



   Figure 8

   1. Canaln
   2. Remache de plstico

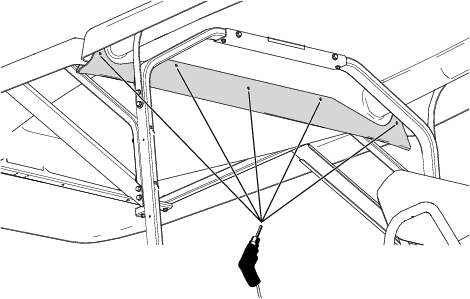

2. Usando el canaln como plantilla, perfore 5 taladros de 6,4 mm en la capota delantera (Figure 9).



   Figure 9

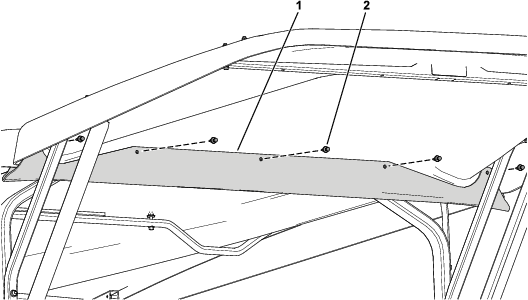

3. Sujete el canaln a la capota delantera con 5 remaches de plstico (Figure 10).



   Figure 10

   1. Canaln
   2. Remache de plstico

Conecte la batera; consulte el Manual del operador.
