Katoksen jatkesarja

1. Pyski kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Sammuta moottori ja irrota virta-avain.

4. Kytke akku irti. Katso kyttopas.

5. Nosta kuljetuslava tyhjennysasentoon ja tue se kannatintangolla.

Vaiheeseen tarvittavat osat:

Takakiinnitysputki	2
Lukkopultti (5/163-tuumaa)	4
Laippamutteri (5/16tuumaa)	4

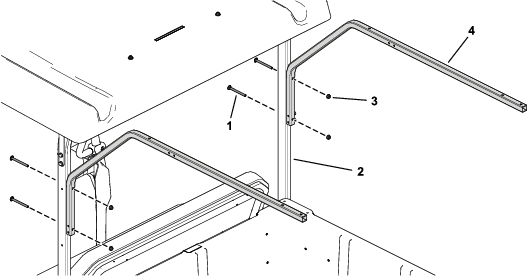

Kiinnit kaksi takakiinnitysputkea nykyisen katoksen takaputkiin neljll lukkopultilla (5/163-tuumaa) ja neljll laippamutterilla (5/16 tuumaa) kuvan mukaisesti (Figure 1).

Jos jatke asennetaan kahden henkiln katokseen (malli 07921), asenna takakiinnitysputket nykyisten takaputkien alareikiin (Figure 2).

Jos jatke asennetaan neljn henkiln katokseen (malli 07922), asenna takakiinnitysputket nykyisten takaputkien ylreikiin (Figure 2).

Vaiheeseen tarvittavat osat:

Tukikannatin	2
Littekantainen kuusiopultti (5/16tuumaa)	8

Kiinnit kaksi tukikannatinta takakiinnitysputkiin kahdeksalla littekantaisella kuusiopultilla (5/16tuumaa) kuvan mukaisesti (Figure 3).

Vaiheeseen tarvittavat osat:

Katoksen jatke	1
Katoksen tukikannatin	1
Tiivistealuslaatta	6
Lukkomutteri (tuumaa)	6
Laippakantapultti (2-tuumaa)	2
Laippakantapultti (1-tuumaa)	4
Nauhatiiviste	1
Vlikappale	2

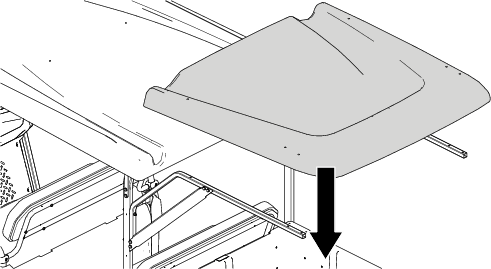

1. Aseta katoksen jatke asennettujen takakiinnitysputkien plle (Figure 4).



   Figure 4

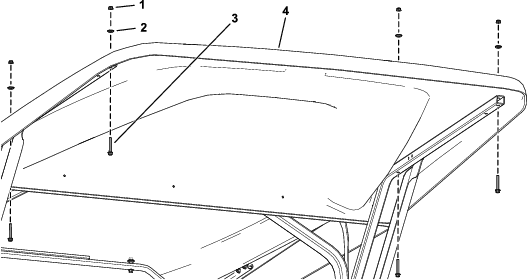

2. Kiinnit katoksen jatke neljll laippakantapultilla (1-tuumaa), neljll tiivistealuslaatalla ja neljll lukkomutterilla (tuumaa) kuvan mukaisesti (Figure 5).



   Figure 5

   1. Lukkomutteri (tuumaa)
   2. Tiivistealuslaatta
   3. Laippakantapultti (1-tuumaa)
   4. Katoksen jatke

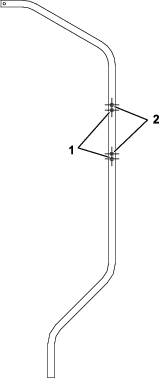

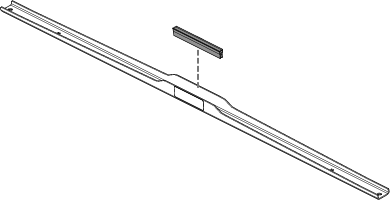

3. Asenna nauhatiiviste katoksen tukikannattimeen (Figure 6).



   Figure 6

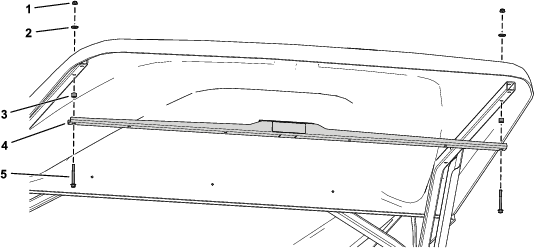

4. Kiinnit katoksen tukikannatin katoksen jatkeeseen kahdella laippakantapultilla (2-tuumaa), kahdella vlikappaleella, kahdella tiivistealuslaatalla ja kahdella lukkomutterilla (tuumaa) kuvan mukaisesti (Figure 7).



   Figure 7

   1. Lukkomutteri (tuumaa)
   2. Tiivistealuslaatta
   3. Vlikappale
   4. Katoksen tukikannatin
   5. Laippakantapultti (2-tuumaa)

Vaiheeseen tarvittavat osat:

Vesikouru	1
Muoviniitti	10

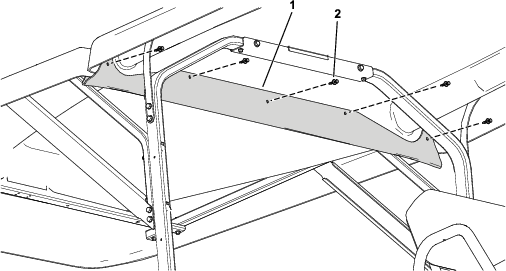

1. Kiinnit vesikouru katoksen jatkeen reunaan viidell muoviniitill (Figure 8).

   Note: Reikien sijainnit ovat erilaiset vesikourun molemmilla puolilla. Varmista ennen muoviniittien asennusta, ett reit ovat kohdakkain katoksen jatkeen kanssa.



   Figure 8

   1. Vesikouru
   2. Muoviniitti

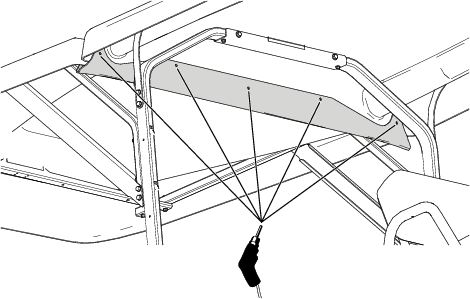

2. Kyt vesikourua mallina ja poraa katoksen etummaiseen osaan viisi reik (6,4mm tai tuumaa) (Figure 9).



   Figure 9

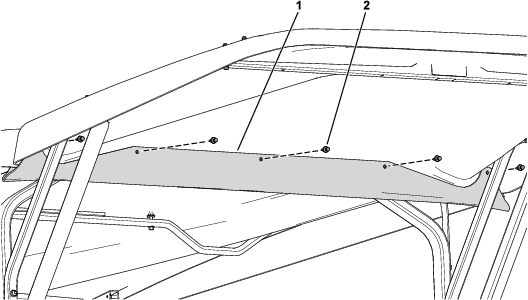

3. Kiinnit vesikouru katoksen etummaisen osan reunaan viidell muoviniitill (Figure 10).



   Figure 10

   1. Vesikouru
   2. Muoviniitti

Kytke akku. Listietoja on kyttoppaassa.
