Kit de prolongement d’abri

1. Garez la machine sur un sol plat et horizontal.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la cl.

4. Dbranchez la batterie; voir le Manuel de l'utilisateur.

5. Levez le plateau de chargement en position dchargement et bloquez-le en position avec la bquille.

Pièces nécessaires pour cette opération:

Tube de montage arrire	2
Boulon de carrosserie (5/16"x3-1/2")	4
crou embase (5/16")	4

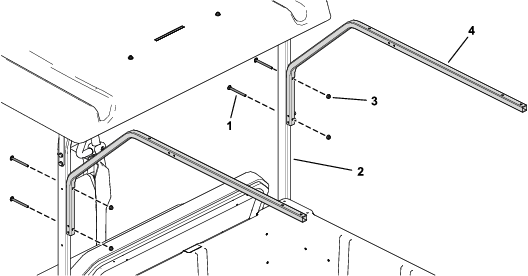

Fixez les 2 tubes de montage arrire aux tubes arrire de l’abri existant avec les 4 boulons de carrosserie (5/16 x 3") et 4 crous embase (5/16"), comme montr la Figure 1.

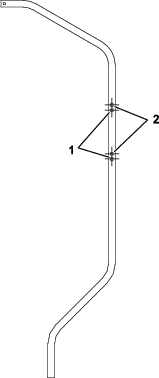

Si vous installez un abri pour 2 personnes (Modle 07921), posez les tubes de montage arrire dans les trous infrieurs des tubes arrire existants (Figure 2).

Si vous installez un abri pour 4 personnes (Modle 07922), posez les tubes de montage arrire dans les trous suprieurs des tubes arrire existants (Figure 2).

Pièces nécessaires pour cette opération:

Patte de support	2
Boulon tte hexagonale embase (5/16"x")	8

Fixez les 2 pattes de support aux tubes de montage arrire l'aide de 8 boulons tte hexagonale embase (5/16"x"), comme montr la Figure 3.

Pièces nécessaires pour cette opération:

Prolongement d'abri	1
Support d'abri	1
Rondelle d'tanchit	6
Contre-crou (")	6
Boulon embase ("x2")	2
Boulon embase ("x1")	4
Joint de garniture	1
Entretoise	2

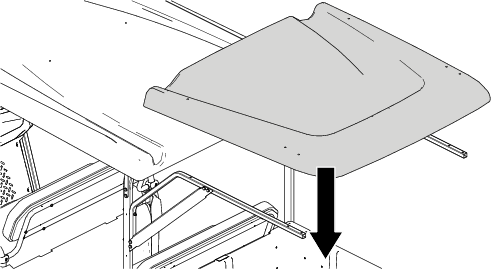

1. Placez le prolongement d’abri sur les tubes de montage arrire installs (Figure 4).



   Figure 4

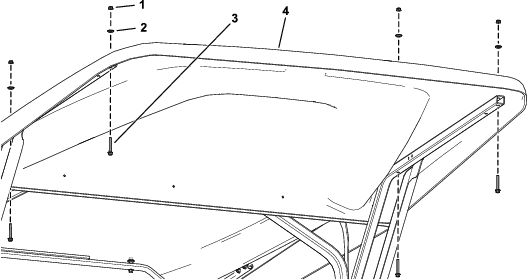

2. Fixez le prolongement d'abri au moyen de 4 boulons embase ("x1"), 4 rondelles d'tanchit et 4 contre-crous ("), comme montr la Figure 5.



   Figure 5

   1. Contre-crou (")
   2. Rondelle d'tanchit
   3. Boulon embase ("x1")
   4. Prolongement d'abri

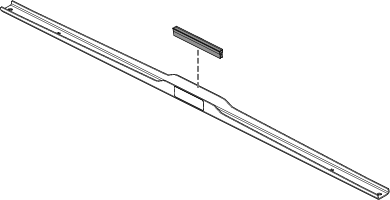

3. Installez le joint de garniture sur le support d’abri (Figure 6).



   Figure 6

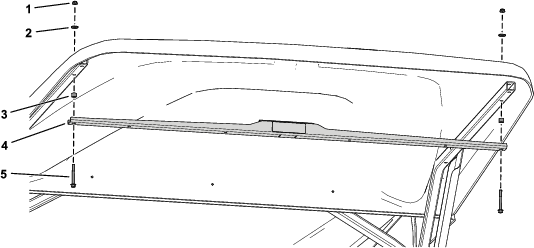

4. Fixez le support d’abri au prolongement d'abri au moyen de 2 boulons embase ("x2"), 2 entretoises, 2 rondelles d'tanchit et 2 contre-crous ("), comme montr la Figure 7.



   Figure 7

   1. Contre-crou (")
   2. Rondelle d'tanchit
   3. Entretoise
   4. Support d'abri
   5. Boulon embase ("x2")

Pièces nécessaires pour cette opération:

Gouttire d'vacuation	1
Rivet en plastique	10

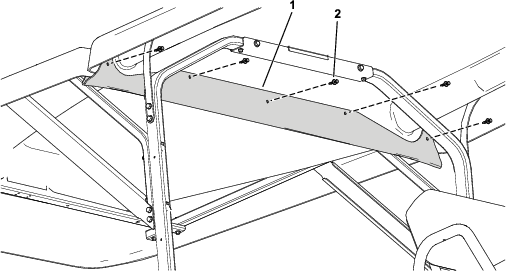

1. Fixez la gouttire d’vacuation au prolongement d'abri l’aide de 5 rivets en plastique (Figure 8).

   Note: L'orientation des trous varie selon le ct de la gouttire. Veillez ce que les trous soient aligns avec le prolongement d'abri avant d'installer les rivets en plastique.



   Figure 8

   1. Gouttire d'vacuation
   2. Rivet en plastique

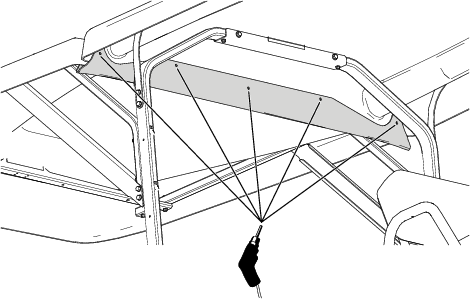

2. En vous servant de la gouttire comme gabarit, percez 5 trous (6,4mm) dans l'abri avant (Figure 9).



   Figure 9

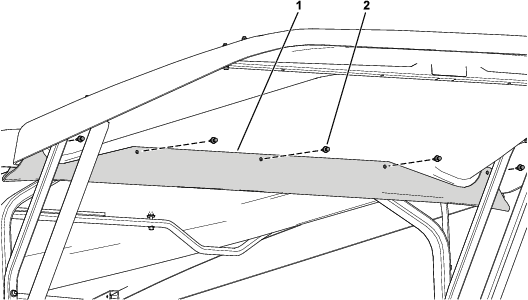

3. Fixez la gouttire d’vacuation l'abri avant l’aide de 5 rivets en plastique (Figure 10).



   Figure 10

   1. Gouttire d'vacuation
   2. Rivet en plastique

Branchez la batterie; voir le Manuel de l'utilisateur.
