Verlengkap

1. Parkeer de machine op een horizontaal oppervlak.

2. Stel de parkeerrem in werking.

3. Zet de motor af en haal het sleuteltje uit het contact.

4. Koppel de accu los; raadpleeg de Gebruikershandleiding die bij uw hoort.

5. Breng de laadbak omhoog in de stortstand en ondersteun hem met de steunstang.

Benodigde onderdelen voor deze stap:

Achterste bevestigingsbuis	2
Slotbout (5/16" x 3")	4
Flensmoer (5/16")	4

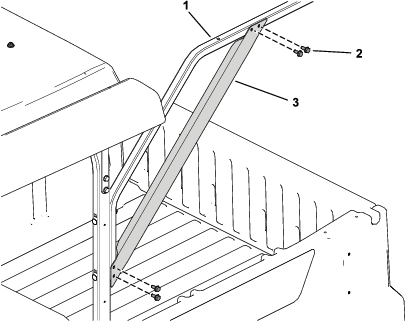

Monteer de 2 achterste bevestigingsbuizen op de buizen van de bestaande kap met de 4 slotbouten (5/16" x 3") en 4 flensmoeren (5/16") zoals in Figure 1.

Als u een 2-persoonskap (Model 07921) plaatst, monteer de bevestigingsbuizen dan in de onderste gaten in de bestaande buizen (Figure 2).

Als u een 4-persoonskap (Model 07922) plaatst, monteer de bevestigingsbuizen dan in de bovenste gaten in de bestaande buizen (Figure 2).

Benodigde onderdelen voor deze stap:

Steunbeugel	2
Flenskopbout (5/16" x ")	8

Monteer de 2 steunbeugels op de onderste bevestigingsbuizen met de 8 flenskopbouten (5/16" x ") zoals in Figure 3.

Benodigde onderdelen voor deze stap:

Verlengkap	1
Steunbeugel van kap	1
Afdichtring	6
Borgmoer (")	6
Flenskopbout (" x 2")	2
Flenskopbout (" x 1")	4
Randafdichting	1
Afstandsplaat	2

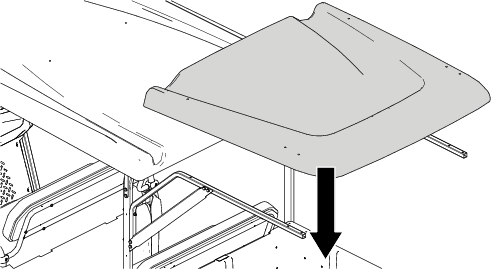

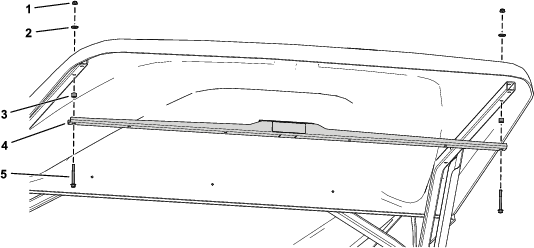

1. Plaats de verlengkap op de gemonteerde achterste bevestigingsbuizen (Figure 4).



   Figure 4

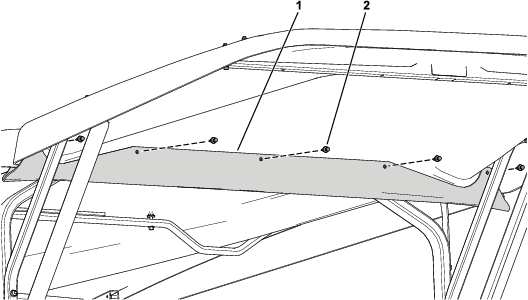

2. Bevestig de verlengkap met 4 flenskopbouten (" x 1"), 4 onderlegringen, en 4 borgmoeren (") zoals in Figure 5.



   Figure 5

   1. Borgmoer (")
   2. Afdichtring
   3. Flenskopbout (" x 1")
   4. Verlengkap

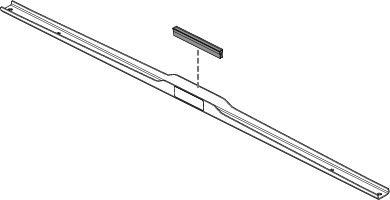

3. Monteer de randafdichting op de steunbeugel van de kap (Figure 6).



   Figure 6

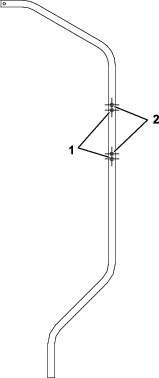

4. Bevestig de steunbeugels aan de verlengkap met 2 flenskopbouten (" x 2"), 2 onderlegringen, 2 onderlegringen, en 2 borgmoeren (") zoals in Figure 7.



   Figure 7

   1. Borgmoer (")
   2. Afdichtring
   3. Afstandsstuk
   4. Steunbeugel van kap
   5. Flenskopbout ("x2")

Benodigde onderdelen voor deze stap:

Regengoot	1
Plastic nagel	10

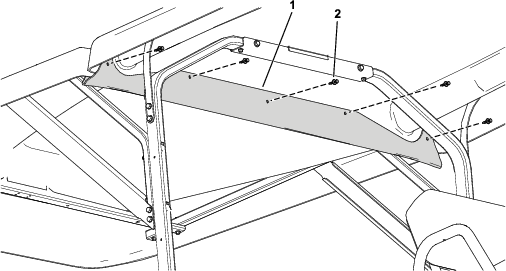

1. Bevestig de regengoot op de verlengkap met 5 plastic nagels. (Figure 8).

   Note: De plaatsing van de gaten is verschillend aan elke kant van de regengoot. Verzeker dat de gaten samenvallen met die in de verlengkap voordat u de plastic nagels monteert.



   Figure 8

   1. Regengoot
   2. Plastic nagel

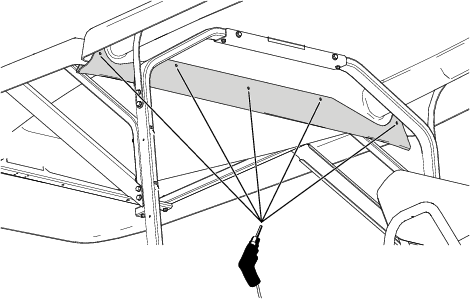

2. Gebruik de regengoot als een mal, boor 5 gaten (6,4 mm) in de kap voor (Figure 9).



   Figure 9

3. Bevestig de regengoot op de verlengkap met 5 plastic nagels. (Figure 10).



   Figure 10

   1. Regengoot
   2. Plastic nagel

Sluit de accu aan; raadpleeg de Gebruikershandleiding die bij uw hoort.
