Sonnendach-Verlngerungskit

Nutzfahrzeug der Serie Workman® GTX

Model No. 07920-Serial No. 400000000 and Up

Einrichtung

Vorbereiten der Maschine

  1. Parken Sie die Maschine auf einer ebenen Flche.

  2. Aktivieren Sie die Feststellbremse.

  3. Stellen Sie den Motor ab und ziehen Sie den Schlssel ab.

  4. Schlieen Sie die Batterie ab, siehe Bedienungsanleitung.

  5. Heben Sie die Ladepritsche an und sttzen sie mit der Sttzstange ab.

Montage der hinteren Befestigungsrohre am vorhandenen Sonnendach

Für diesen Arbeitsschritt erforderliche Teile:

Hinteres Befestigungsrohr2
Schlossschraube (5/16x 3")4
Bundmutter (5/16")4

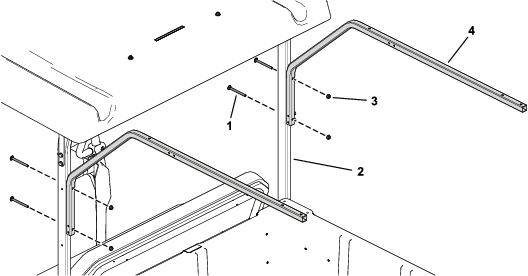

Befestigen Sie die beiden hinteres Befestigungsrohre vier Schlossschrauben (5/16" x 3") und vier Bundmuttern (5/16") an den hinteren Rohren des vorhandenen Sonnendachs, wie in Figure 1 dargestellt.

g261411

Figure 1

  1. Schlossschraube (5/16x 3")
  2. Hinteres Rohr des vorhandenen Sonnendachs
  3. Bundmutter (5/16")
  4. Hinteres Befestigungsrohr

Wenn Sie das Kit an einem 2-Personen Sonnendach (Modell 07921) montieren, befestigen Sie die hinteren Befestigungsrohre in den unteren Lchern der vorhandenen hinteren Rohre (Figure 2).

Wenn Sie das Kit an einem 4-Personen Sonnendach (Modell 07922) montieren, befestigen Sie die hinteren Befestigungsrohre in den oberen Lchern der vorhandenen hinteren Rohre (Figure 2).

g261563

Figure 2

  1. Lcher im 2-Personen Sonnendach (Modell 07921)
  2. Lcher im 4-Personen Sonnendach (Modell 07922)

Montieren der Sttzhalterungen

Für diesen Arbeitsschritt erforderliche Teile:

Sttzhalterung2
Sechskantschraube (5/16" x ")8

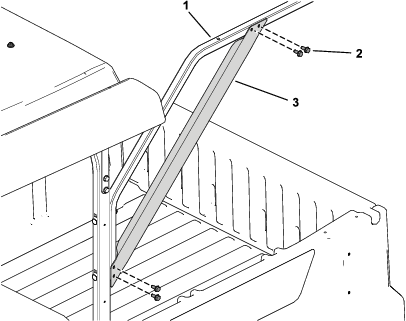

Befestigen Sie die beiden Sttzrohre mit acht Sechskantschrauben (5/16 “ x “) an den hinteren Befestigungsrohren, wie in Figure 3 dargestellt.

g261414

Figure 3

Bild zeigt linke Seite

  1. Hinteres Befestigungsrohr
  2. Sechskantschraube (5/16" x ")
  3. Sttzhalterung

Befestigen die Sonnendach-Verlngerung

Für diesen Arbeitsschritt erforderliche Teile:

Sonnendach-Verlngerung1
Sonnendachhalterung1
Dichtungsscheibe6
Sicherungsmutter (")6
Bundkopfschraube ("x4")2
Bundkopfschraube (" x 1")4
Blendendichtung1
Distanzstck 2

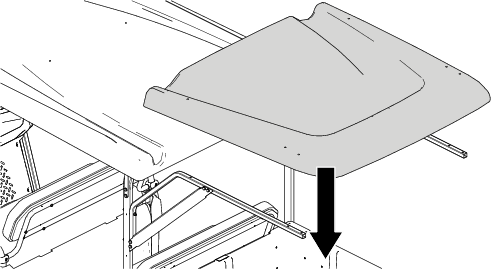

  1. Setzen Sie die Sonnendach-Verlngerung auf die montierten hinteren Befestigungsrohre (Figure 4).

    g261456

    Figure 4

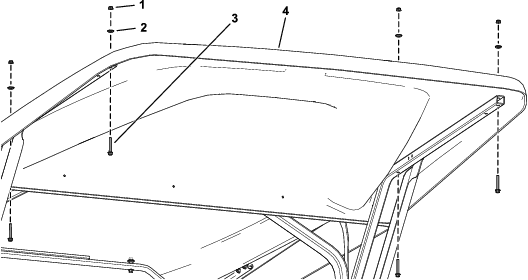

  2. Befestigen Sie die Sonnendach-Verlngerung mit vier Bundkopfschrauben ("x1 “), vier Dichtscheiben und vier Sicherungsmuttern ("), wie in Figure 5 dargestellt.

    g261704

    Figure 5

    1. Sicherungsmutter (")
    2. Dichtungsscheibe
    3. Bundkopfschraube (" x 1")
    4. Sonnendach-Verlngerung

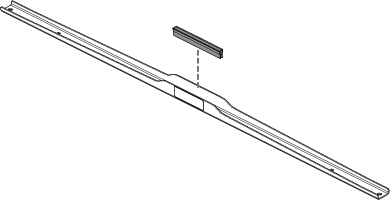

  3. Montieren Sie die Blendendichtung an den Sttzrohren des Sonnendachs (Figure 6).

    g259845

    Figure 6

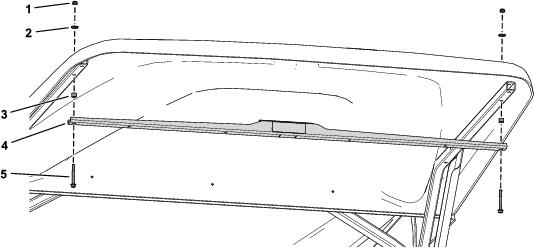

  4. Befestigen Sie die Sonnendachhalterung mit zwei Bundkopfschrauben ("x2"), zwei Distanzstcken, zwei Dichtscheiben, und zwei Sicherungsmuttern (") an der Sonnendach-Verlngerung, wie in Figure 7 dargestellt.

    g261478

    Figure 7

    1. Sicherungsmutter (")
    2. Dichtungsscheibe
    3. Distanzstck
    4. Sonnendachhalterung
    5. Bundkopfschraube ("x4")

Montieren der Regenrinne

Für diesen Arbeitsschritt erforderliche Teile:

Regenrinne1
Kunststoffniete10

  1. Befestigen Sie die Regenrinne mit fnf Kunststoffnieten (Figure 8) an der Seite der Sonnendach-Verlngerung.

    Note: Die Ausrichtung der Lcher ist auf jeder Seite der Regenrinne unterschiedlich. Vergewissern Sie sich, dass die Lcher mit der Sonnendach-Verlngerung fluchten, bevor Sie die Kunststoffnieten einsetzen.

    g261725

    Figure 8

    1. Regenrinne
    2. Kunststoffniete

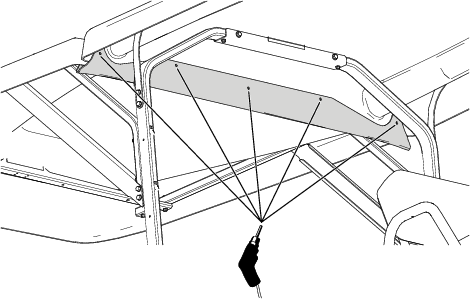

  2. Bohren Sie fnf Lcher (6,4mm) in das vordere Sonnendach, nehmen Sie hierzu die Regenrinne als Schablone (Figure 9).

    g261568

    Figure 9

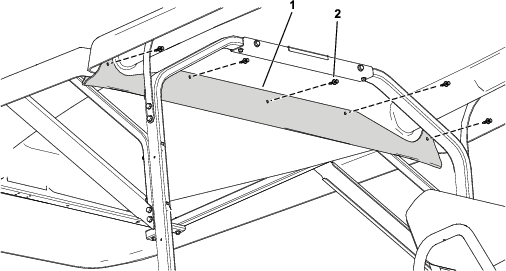

  3. Befestigen Sie die Regenrinne mit fnf Kunststoffnieten (Figure 10) an der vorderen Seite des Sonnendachs.

    g261569

    Figure 10

    1. Regenrinne
    2. Kunststoffniete

Anschlieen der Batterie

Schlieen Sie die Batterie an, siehe Bedienungsanleitung.
