2 柱式 ROPS エクステンションキット

危険な部分の近くには、見やすい位置に安全ラベルや指示ラベルを貼付しています。破損したりはがれたりした場合は新しいラベルを貼付してください。

1. 車両を平らな場所に駐車し、駐車ブレーキを掛け、カッティングユニットを降下させ、エンジンを停止し、キーを抜き取る。

2. 運転席を倒し、フードをあけ、フード用サドルを取り外す（Figure 1）。



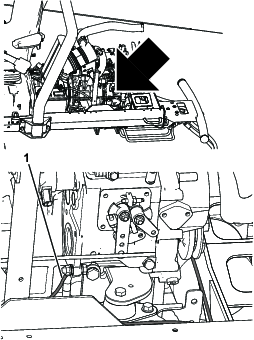

   Figure 1

   1. フード用サドル

3. ROPS にランプが取り付けられている場合には、ランプとその取り付け具を外す（Figure 2）。

   Note: 取り外したライト等は、このキットを取り付けた後で取り付けます。

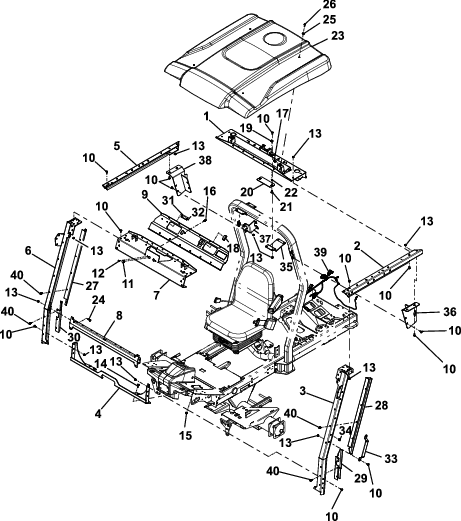

   Figure 2

   1. 後ルーフマウント
   2. 左上ブレーキブラケット
   3. 左側ブレース
   4. 前マウント
   5. 右上ブレーキブラケット
   6. 右側ブレース
   7. 前ルーフマウント
   8. 下ブラケット用マウント
   9. コントロールパネル
   10. 六角ヘッドフランジボルト（5/16 x "）
   11. 大きい穴用のプラグ
   12. 小さい穴用のプラグ
   13. フランジナット（5/16"）
   14. 六角ヘッドフランジボルト（ x 1"）
   15. フランジナット（"）
   16. リベット
   17. クリップ
   18. 四角い穴用のプラグ
   19. スピードナット
   20. ヒューズカバープレート
   21. サムスクリュ
   22. リテーナナット
   23. サンシェード
   24. 六角フランジボルト（5/16 x 1"）
   25. シーリングワッシャ
   26. 六角ヘッドフランジボルト（ x 1"）
   27. 右上ポストカバー
   28. 左上ポストカバー
   29. 左下ポストカバー
   30. 右下ポストカバー
   31. 銘板
   32. ポップリベット
   33. 握りハンドル
   34. 中くらいの穴用のプラグ
   35. 上チャネルマウント
   36. 左 ROPS バーマウント
   37. サイドチャネルマウント
   38. 右 ROPS バーマウント
   39. ワイヤハーネス
   40. ねじ（ x "）

この作業に必要なパーツ

後ルーフマウント	1
左上ブレーキブラケット	1
左側ブレース	1
前マウント	1
右上ブレーキブラケット	1
右側ブレース	1
前ルーフマウント	1
下ブラケット用マウント	1
コントロールパネル	1
六角ヘッドフランジボルト（5/16 x "）	54
パネル用プラグ	2
プラスチック製プラグ	2
フランジナット（5/16"）	58
六角ヘッドフランジボルト（ x 1"）	6
フランジナット（"）	7
リベット	26
クリップ	4
打ち抜きプラグ	4
スピードナット	2
ヒューズカバープレート	1
サムスクリュ	2
リテーナナット	2
サンシェード	1
六角ヘッドフランジボルト（5/16 x 1"）	4
シーリングワッシャ	4
六角ヘッドフランジボルト（ x 1"）	4
右上ポストカバー	1
左上ポストカバー	1
左下ポストカバー	1
右下ポストカバー	1
握りハンドル	1
プッシュインファスナー	8
上チャネルマウント	2
左 ROPS バーマウント	1
サイドチャネルマウント	4
右 ROPS バーマウント	1

Note: 以下の作業については、Figure 2を参照のこと。

Important: 機器を最初に取り付ける時に、ボルトなどの締結具を締め付けてから半回転だけゆるめてください。これらのボルト類はステップ12で本締めします。

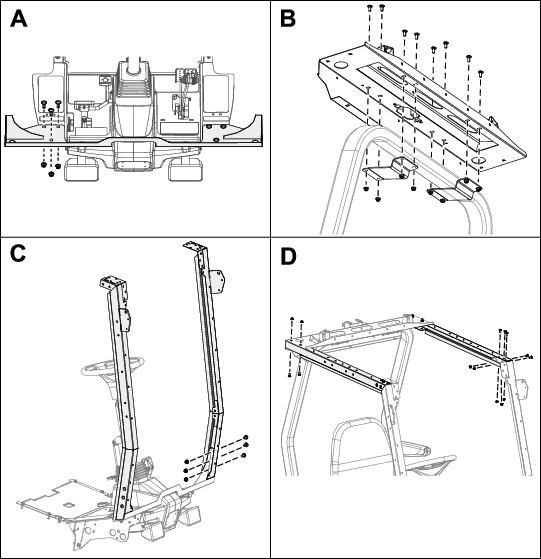

1. フロアパネルに前マウントを取り付ける；キットに入っている六角ヘッドフランジボルト（ x 1"）とフランジナット（3/8"）を使用する（Figure 3のA）。



   Figure 3

2. ROPS バーの上部に後ルーフマウントを取り付ける；上側チャネルマウント 個、六角ヘッドフランジボルト（5/16 x "）本とフランジナット（5/16"）個を使用する（Figure 3のB）。

   Note: マウントは ROPS バーの中央に取り付けてください。

3. 左右の前マウントそれぞれにブレースを取り付ける；六角ヘッドフランジボルト（5/16 x "）とフランジナット（5/16"）を使用する（Figure 3のC）。

4. 後ルーフマウントに上左ブラケットと上右ブラケットを取り付ける；六角ヘッドフランジボルト（5/16 x "）とフランジナット（5/16"）を使用する（Figure 3のD）。

5. 左右のブレースの上部に、それぞれの上ブラケットを取り付ける；六角ヘッドフランジボルト（5/16 x "）とフランジナット（5/16"）を使用する（Figure 3のD）。

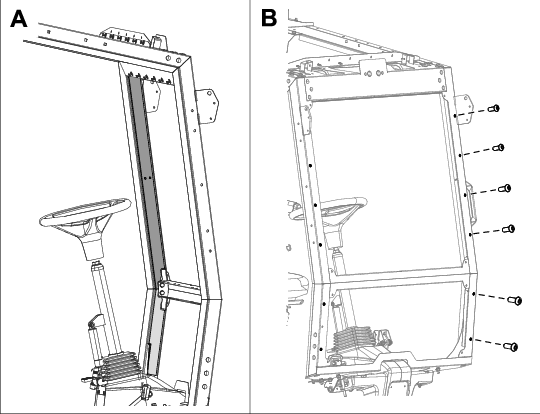

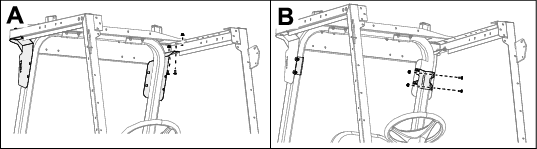

6. 左右のブラケットにそれぞれの ROPS バーマウントを取り付ける；六角ヘッドフランジボルト（5/16 x "）とフランジナット（5/16"）を使用する（Figure 4のA）。



   Figure 4

7. ROPS バーに左右の ROPS バーマウントを取り付ける；サイドチャネルマウント、六角ヘッドフランジボルト（5/16 x "）、フランジナット（5/16"）を使用する（Figure 4のB）。

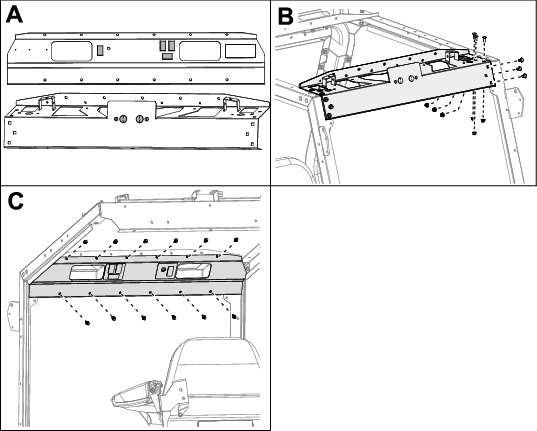

8. コントロールパネルに四角と丸のプラグを取り付ける（Figure 5のA）。



   Figure 5

9. 左右のブレースに、前ルーフマウントを取り付ける；六角ヘッドフランジボルト（5/16 x "）とフランジナット（5/16"）を使用する（Figure 5のB）。

10. コントロールパネルの穴を前ルーフマウントの穴に合わせてそれぞれの穴にプラスチック製リベットを通し、リベットのプランジャをしっかり押し込んでコントロールパネルを固定する（Figure 5のC）。

11. 本締めしていないボルト類を本締めする。

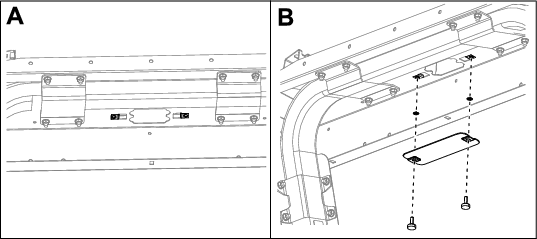

12. ヒューズカバープレートを取り付ける；スピードナット、リテーナナット、サムスクリュを使用する（Figure 6）。



    Figure 6

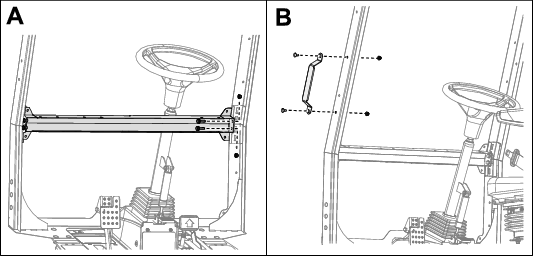

13. 左右のブレースに、下ブラケットマウントを取り付ける；六角ヘッドフランジボルト（5/16 x 1"）とフランジナット（5/16"）を使用する（Figure 7のA）。



    Figure 7

14. 握り部を取り付ける；六角ヘッドフランジボルト（5/16 x 3/4"）本とフランジナット（5/16"）を使用する（Figure 7のB）。

15. 左ブレースに、左上ポストカバーと左下ポストカバーを取り付ける；ねじ（ x "）で固定する（Figure 8）。



    Figure 8

16. 右ブレースに、右上ポストカバーと右下ポストカバーを取り付ける；ねじ（ x "）で固定する；Figure 8を参考にする。

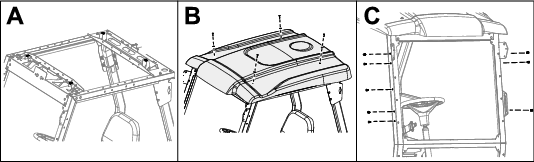

17. 前後のルーフマウントにサンシェードを取り付ける；左右のルーフマウント、六角フランジボルト（ x 1"）、シーリングワッシャ、クリップで固定する（Figure 9のAとB）。



    Figure 9

18. 左右のブレースの未使用穴に中サイズの穴用のプラグを取り付ける（Figure 9のC）。

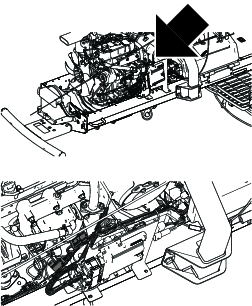

この作業に必要なパーツ

ワイヤハーネス

1

この作業に必要なパーツ

左ホースガイド	1
右ホースガイド	1
左ホースガイド	2
ブラケット	2
六角ヘッドフランジボルト（ x 1"）	4
キャリッジボルト（ x "）	4
ロックナット（"）	4
ロックナット（"）	4
ケーブルタイ	6

下側ホースガイドを取り付ける（全モデル共通）。

上側ホースガイドを取り付ける（ハイブリッドモデルのみ）。

1. 六角ヘッドフランジボルト（ x "）とロックナット（"）で、上ホースガイド（2個）を機体に取り付ける（Figure 22）



   Figure 22

   1. キャリッジボルト（" x "）
   2. ロックナット（"）
   3. 上ホースガイド
   4. ケーブルタイ
   5. 左ホースガイド
   6. キャリッジボルト（ x 1"）
   7. ロックナット（"）

2. キャリッジボルト（ x -1"）とロックナット（"）で、左ホースガイドを取り付ける（Figure 22）。

3. キャリッジボルト（ x -1"）とロックナット（"）で、右ホースガイドを取り付ける（図示なし）。

4. ケーブルタイ（6本）でホースを固定する。

この作業に必要なパーツ

バンパー	1
ウェイト	22
ボルト（ x 5"）	4
ボルト（ x 1"）	4
ロックナット（"）	4
ロックナット（"）	4

ウェイトの取り付け作業は二人で行う必要があります。

1. 後バンパーをトラクションユニットに固定しているボルト・ナットを外してバンパーを外し、ボルトナットもバンパーも廃棄する。

2. 新しいバンパーを取り付ける；短いボルト（ x 1"）4 本とロックナット（"）4 個を使用する（Figure 23）。



   Figure 23

   1. ボルト（ x 1"）
   2. ロックナット（"）
   3. バンパー

3. バンパーにウェイトを取り付ける；長いボルト（ x 5"）4 本とロックナット（"）4 個を使用する（Figure 24）。



   Figure 24

   1. ロックナット（"）
   2. ウェイト
   3. ボルト（ x 5"）

バッテリーを接続する; トラクションユニットのオペレーターズマニュアルを参照。
