2 포스트 ROPS 익스텐션 키트

안전 문구 전사지와 지침은 운전자의 눈에 쉽게 보이며 잠재적인 위험이 있는 모든 부분에 부착되어 있습니다. 손상되거나 유실된 전사지는 교체하십시오.

1. 수평면에 장비를 주차하고 주차 브레이크를 걸고 커팅 유닛을 내리고 엔진을 끄고 키를 뺍니다.

2. 시트를 접고 후드를 열어 후드 새들을 분리합니다(Figure 1).



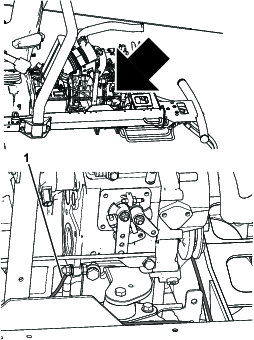

   Figure 1

   1. 후드 새들

3. 롤 바 포스트에 조명이 있으면, 롤 바 포스트에서 조명과 마운팅 하드웨어를 분리합니다(Figure 2).

   Note: 이 설치 작업이 끝난 후 조명을 설치할 수 있도록 조명과 하드웨어를 보관해 두십시오.

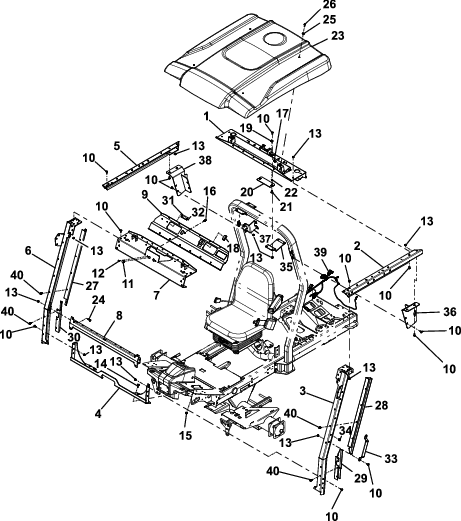

   Figure 2

   1. 후방 루프 마운트
   2. 왼쪽 상부 브래킷
   3. 왼쪽 브레이스
   4. 전방 마운트
   5. 오른쪽 상부 브래킷
   6. 오른쪽 브레이스
   7. 전방 루프 마운트
   8. 하부 브래킷 마운트
   9. 제어판
   10. 육각 헤드 플랜지 볼트(5/16 x 인치)
   11. 큰 홀 플러그
   12. 작은 홀 플러그
   13. 플랜지 너트(5/16 인치)
   14. 육각 헤드 플랜지 볼트( x 1 인치)
   15. 플랜지 너트( 인치)
   16. 리벳
   17. 클립
   18. 사각형 홀 플러그
   19. 속도 너트
   20. 휴즈 커버 플레이트
   21. 나비 나사
   22. 리테이너 너트
   23. 차양
   24. 육각 플랜지 볼트(5/16 x 1 인치)
   25. 씰링 와셔
   26. 육각 헤드 플랜지 볼트( x 1 인치)
   27. 상부 오른쪽 포스트 커버
   28. 상부 왼쪽 포스트 커버
   29. 하부 왼쪽 포스트 커버
   30. 하부 오른쪽 포스트 커버
   31. 시리얼 플레이트
   32. 팝 리벳
   33. 손잡이
   34. 중간 홀 플러그
   35. 상부 채널 마운트
   36. 왼쪽 롤 바 마운트
   37. 측면 채널 마운트
   38. 오른쪽 롤 바 마운트
   39. 와이어 하니스
   40. 나사 ( x 인치)

이 절차를 수행하는 데 필요한 부품:

후방 루프 마운트	1
왼쪽 상부 브래킷	1
왼쪽 브레이스	1
전방 마운트	1
오른쪽 상부 브래킷	1
오른쪽 브레이스	1
전방 루프 마운트	1
하부 브래킷 마운트	1
제어판	1
육각 헤드 플랜지 볼트(5/16 x 인치)	54
패널 플러그	2
플라스틱 플러그	2
플랜지 너트(5/16 인치)	58
육각 헤드 플랜지 볼트( x 1 인치)	6
플랜지 너트( 인치)	7
리벳	26
클립	4
홀 플러그	4
속도 너트	2
휴즈 커버 플레이트	1
나비 나사	2
리테이너 너트	2
차양	1
육각 헤드 플랜지 볼트(5/16 x 1 인치)	4
씰링 와셔	4
육각 헤드 플랜지 볼트( x 1 인치)	4
상부 오른쪽 포스트 커버	1
상부 왼쪽 포스트 커버	1
하부 왼쪽 포스트 커버	1
하부 오른쪽 포스트 커버	1
손잡이	1
누름식 패스너	8
상부 채널 마운트	2
왼쪽 롤 바 마운트	1
측면 채널 마운트	4
오른쪽 롤 바 마운트	1

Note: 다음 단계를 수행하면서 Figure 2를 참조하십시오.

Important: 처음에 구성품을 설치할 때, 패스너를 조인 다음 반 바퀴 돌려 느슨하게 풉니다. 단계 12에서 다시 조일 것입니다.

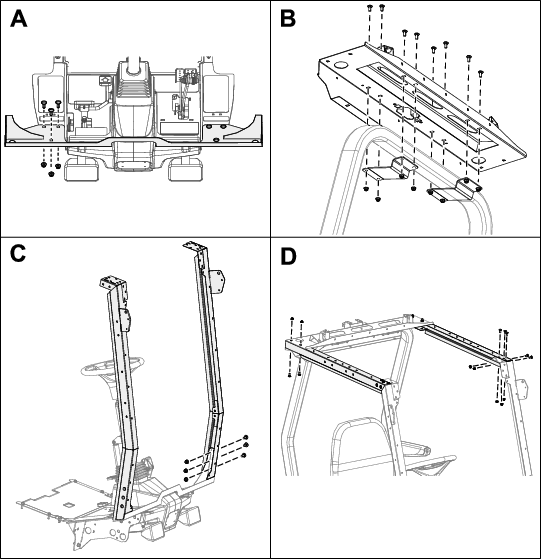

1. 키트에서 육각 헤드 플랜지 볼트( x 1 인치) 및 플랜지 너트( 인치)를 사용하여 전방 마운트를 플로어 패널에 설치합니다(Figure 3의 박스 A).



   Figure 3

2. 상부 채널 마운트, 육각 헤드 플랜지 볼트(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 후방 루프 마운트를 롤 바의 상부에 설치합니다(Figure 3의 박스 B).

   Note: 마운트가 롤 바의 가운데에 놓이는지 확인합니다.

3. 육각 헤드 플랜지 볼트(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 왼쪽 브레이스와 오른쪽 브레이스를 각각 프론트 마운트의 왼쪽과 오른쪽에 설치합니다(Figure 3의 박스 C).

4. 육각 헤드 플랜지 볼트(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 왼쪽과 오른쪽 상부 브래킷을 후방 루프 마운트에 설치합니다(Figure 3의 박스 D).

5. 육각 헤드 플랜지 볼트(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 왼쪽과 오른쪽 상부 브래킷을 각각 왼쪽과 오른쪽 브레이스의 상단에 부착합니다(Figure 3의 박스 D).

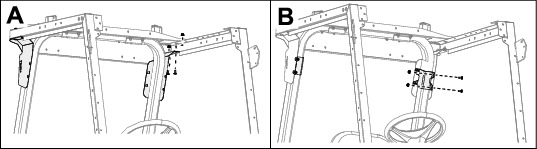

6. 육각 헤드 플랜지 볼트(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 왼쪽과 오른쪽 롤 바 마운트를 각각 왼쪽과 오른쪽 상부 브래킷에 설치합니다(Figure 4의 박스 A).



   Figure 4

7. 측면 채널 마운트, 육각 헤드 플랜지 볼트(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 왼쪽과 오른쪽 롤 바 마운트를 롤 바에 설치합니다(Figure 4의 박스 B).

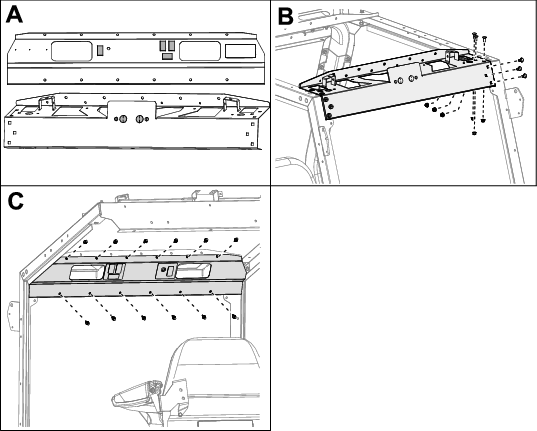

8. 사각형 및 원형 홀 플러그를 제어판에 설치합니다(Figure 5의 박스 A).



   Figure 5

9. 육각 헤드 플랜지 볼트(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 전방 루프 마운트를 왼쪽과 오른쪽 브레이스에 설치합니다(Figure 5의 박스 B).

10. 제어판의 마운팅 구멍을 전방 루프 마운트의 구멍에 나란히 맞추고, 리벳을 해당 구멍 속으로 끼우고 고정이 될 때까지 각 리벳의 플런저를 눌러 제어판을 전방 루프 마운트에 고정합니다(Figure 5의 박스 C).

11. 느슨해진 패스너를 전부 단단히 조입니다.

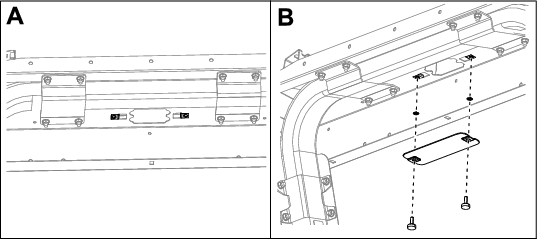

12. 속도 너트, 리테이너 너트 및 나비나사 노브를 사용하여 퓨즈 커버 플레이트를 설치합니다 (Figure 6).



    Figure 6

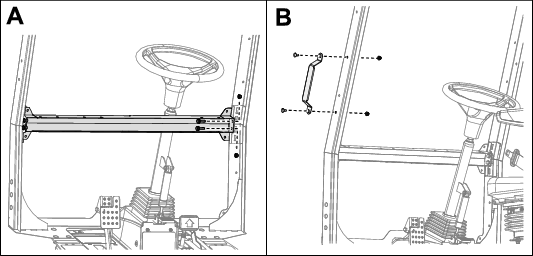

13. 육각 헤드 플랜지 볼트(5/16 x 1 인치) 및 플랜지 너트(5/16 인치)를 사용하여 아래쪽 브래킷 마운트를 왼쪽과 오른쪽 브레이스에 설치합니다(Figure 7의 박스 A).



    Figure 7

14. 육각 헤드 플랜지 볼트(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 그랩 핸들을 설치합니다(Figure 7의 박스 B).

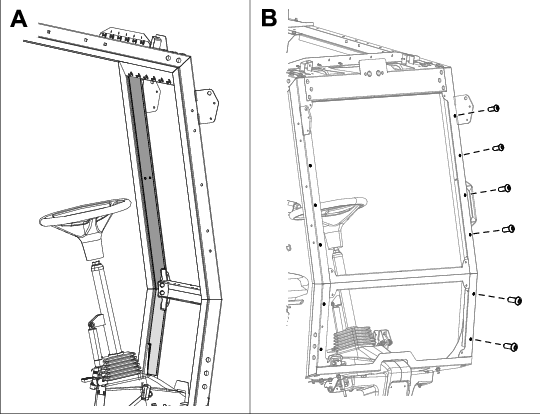

15. 나사( x 인치)를 사용하여 상부 왼쪽 포스트 커버와 하부 왼쪽 포스트 커버를 왼쪽 브레이스에 설치합니다) (Figure 8).



    Figure 8

16. 나사( x 인치)를 사용하여 상부 오른쪽 포스트 커버와 하부 오른쪽 포스트 커버를 오른쪽 브레이스에 설치합니다. Figure 8를 참조하십시오.

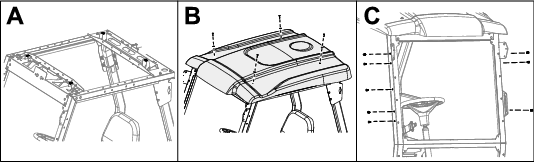

17. 왼쪽과 오른쪽 루프 마운트, 육각 헤드 플랜지 볼트( x 1 인치), 씰링 와셔 및 클립을 사용하여 차양을 전방과 후방 루프 마운트에 설치합니다(Figure 9의 박스 A와 B).



    Figure 9

18. 중간 홀 플러그를 왼쪽과 오른쪽 브레이스의 사용하지 않는 구멍에 설치합니다(Figure 9의 박스 C).

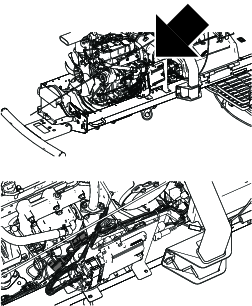

이 절차를 수행하는 데 필요한 부품:

와이어 하니스

1

이 절차를 수행하는 데 필요한 부품:

왼쪽 호스 가이드	1
오른쪽 호스 가이드	1
상부 호스 가이드	2
브래킷	2
육각 헤드 플랜지 볼트( x 1 인치)	4
캐리지 볼트( x 인치)	4
록너트( 인치)	4
록너트( 인치)	4
케이블 타이	6

모든 장비에 하부 호스 가이드를 설치합니다.

하이브리드 장비에 상부 호스 가이드를 설치합니다.

1. 육각 헤드 플랜지 볼트( x 인치)와 록너트( 인치)를 사용하여 2개의 상부 호스 가이드를 장비에 설치합니다(Figure 22).



   Figure 22

   1. 캐리지 볼트( x 인치)
   2. 록너트( 인치)
   3. 상부 호스 가이드
   4. 케이블 타이
   5. 왼쪽 호스 가이드
   6. 캐리지 볼트( x 1 인치)
   7. 록너트( 인치)

2. 캐리지 볼트( x 1 인치)와 록너트( 인치)를 사용하여 왼쪽 호스 가이드를 설치합니다(Figure 22).

3. 캐리지 볼트( x 1 인치)와 록너트( 인치)를 사용하여 오른쪽 호스 가이드(그림에는 없음)를 설치합니다.

4. 6개의 케이블 타이로 호스를 고정합니다.

이 절차를 수행하는 데 필요한 부품:

범퍼	1
웨이트	22
볼트( x 5 인치)	4
볼트( x 1 인치)	4
록너트( 인치)	4
록너트( 인치)	4

웨이트를 설치하려면 2명이 있어야 합니다.

1. 후방 범퍼를 트랙션 유닛에 고정하는 너트와 볼트를 분리하여 폐기하고 범퍼를 분리하여 폐기합니다.

2. 4개의 짧은 볼트( x 1 인치)와 4개의 록너트(3/8 인치)를 사용하여 새 범퍼를 장비 후방에 설치합니다(Figure 23).



   Figure 23

   1. 볼트( x 1 인치)
   2. 록너트( 인치)
   3. 범퍼

3. 4개의 긴 볼트( x 5 인치)와 4개의 록너트( 인치)를 사용하여 범퍼에 웨이트를 설치합니다(Figure 24).



   Figure 24

   1. 록너트( 인치)
   2. 웨이트
   3. 볼트( x 5 인치)

배터리를 연결합니다. 트랙션 유닛 사용 설명서를 참조하십시오.
