Vltskyddsexpansionssats med tv stolpar

Skerhetsdekalerna och anvisningarna r fullt synliga fr fraren och finns nra alla potentiella farozoner. Erstt dekaler som har skadats eller saknas.

1. Stll maskinen p ett plant underlag, koppla in parkeringsbromsen, snk ned klippenheterna, stng av motorn och ta ut nyckeln.

2. Fll upp stet, ppna motorhuven och ta bort huvstet (Figure 1).



   Figure 1

   1. Huvste

3. Om det sitter lampor p strtbgsstolparna tar du bort lamporna och monteringsdelarna frn strtbgsstolparna (Figure 2).

   Note: Spara lamporna och fstelementen s att du kan montera lamporna efter den hr monteringen.

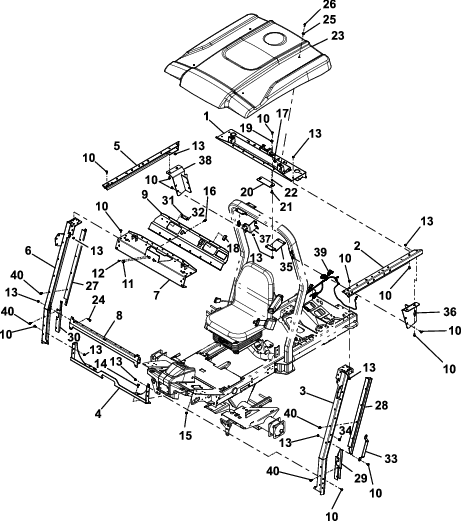

   Figure 2

   1. Bakre takfste
   2. Vnster vre fste
   3. Vnster stag
   4. Frmre fste
   5. Hger vre fste
   6. Hger stag
   7. Frmre takfste
   8. Nedre fstmontering
   9. Kontrollpanel
   10. Sexkantsflnsskruv (5/16xtum)
   11. Stor plugg
   12. Liten plugg
   13. Flnsmutter (5/16tum)
   14. Sexkantsflnsskruv (x1tum)
   15. Flnsmutter (tum)
   16. Nit
   17. Klmma
   18. Rektangulr plugg
   19. Hastighetsmutter
   20. Skringsskyddsplt
   21. Vingskruvsratt
   22. Fstmutter
   23. Solskrm
   24. Sexkantsflnsskruv (5/16x 1tum)
   25. Ttningsbricka
   26. Sexkantsflnsskruv (x 1tum)
   27. vre hger stolpskydd
   28. vre vnster stolpskydd
   29. Nedre vnster stolpskydd
   30. Nedre hger stolpskydd
   31. Serienummerplt
   32. Popnit
   33. Handtag
   34. Medelstor plugg
   35. vre kanalfste
   36. Vnster strtbgsfste
   37. Sidokanalfste
   38. Hger strtbgsfste
   39. Kablage
   40. Skruv ( x tum)

Delar som behövs till detta steg:

Bakre takfste	1
Vnster vre fste	1
Vnster stag	1
Frmre fste	1
Hger vre fste	1
Hger stag	1
Frmre takfste	1
Nedre fstmontering	1
Kontrollpanel	1
Sexkantsflnsskruv (5/16xtum)	54
Panelplugg	2
Plastplugg	2
Flnsmutter (5/16tum)	58
Sexkantsflnsskruv (x1tum)	6
Flnsmutter (")	7
Nit	26
Klmma	4
Hlplugg	4
Hastighetsmutter	2
Skringsskyddsplt	1
Vingskruvsratt	2
Fstmutter	2
Solskrm	1
Sexkantsflnsskruv (5/16x 1tum)	4
Ttningsbricka	4
Sexkantsflnsskruv (1/4x 1tum)	4
vre hger stolpskydd	1
vre vnster stolpskydd	1
Nedre vnster stolpskydd	1
Nedre hger stolpskydd	1
Handtag	1
Tryckfstelement	8
vre kanalfste	2
Vnster strtbgsfste	1
Sidokanalfste	4
Hger strtbgsfste	1

Note: Se Figure 2 nr du utfr de fljande stegen.

Important: Nr du monterar komponenterna fr frsta gngen ska du dra t fstelementen ett halvt varv. Du kommer att dra t dem helt i steg 12.

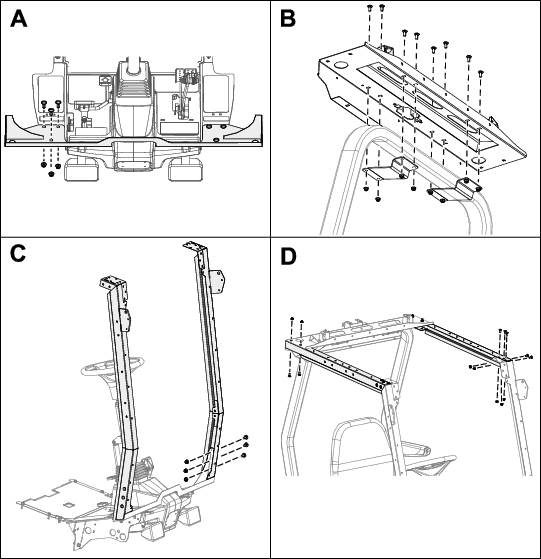

1. Montera det frmre fstet p golvpanelen med sexkantsflnsskruvarna (x1tum) och flnsmuttrarna (tum) frn satsen (rutaA i Figure 3).



   Figure 3

2. Montera det bakre takfstet p den vre delen av strtbgen med vre kanalfsten, sexkantsflnsskruvar (5/16xtum) och flnsmuttrar (5/16tum) (rutaB i Figure 3).

   Note: Kontrollera att fstet sitter mitt p strtbgen.

3. Montera vnster och hger stag p vnster respektive hger sida av det frmre fstet med sexkantsflnsskruvar (5/16xtum) och flnsmuttrar (5/16tum) (rutaC i Figure 3).

4. Montera de vnstra och hgra vre fstena p det bakre takfstet med sexkantsflnsskruvar (5/16xtum) och flnsmuttrar (5/16tum) (rutaD i Figure 3).

5. Fst de vnstra och hgra vre fstena verst p vnster respektive hger stag med sexkantsflnsskruvar (5/16xtum) och flnsmuttrar (5/16tum) (rutaD i Figure 3).

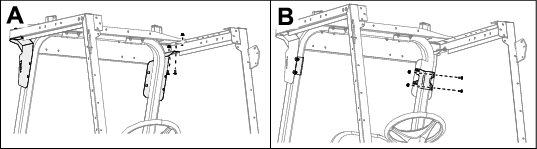

6. Montera det vnstra och hgra fstet fr strtbgen p det vnstra respektive hgra vre fstet med sexkantsflnsskruvar (5/16xtum) och flnsmuttrar (5/16tum) (rutaA i Figure 4).



   Figure 4

7. Montera det vnstra och hgra fstet fr strtbgen p strtbgen med sidokanalfsten, sexkantsflnsskruvar (5/16xtum) och flnsmuttrar (5/16tum) (rutaB i Figure 4).

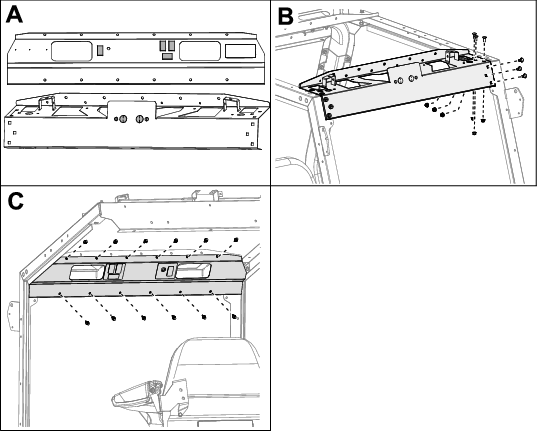

8. Montera de rektangulra och runda hlpluggarna p kontrollpanelen (rutaA i Figure 5).



   Figure 5

9. Montera det frmre takfstet p de vnstra och hgra stagen med sexkantsflnsskruvar (5/16xtum) och flnsmuttrar (5/16tum) (rutaB i Figure 5).

10. Passa in monteringshlen p kontrollpanelen med hlen i det frmre takfstet och fst kontrollpanelen p det frmre takfstet genom att fra in nitar i respektive hl och sedan trycka in sprinten p varje nit tills den sitter ordentligt (rutaC iFigure 5).

11. Dra t alla lsa fstelement ordentligt.

12. Montera skringsskyddsplten med hastighetsmuttrar, fstmuttrar och vingskruvsrattar (Figure 6).



    Figure 6

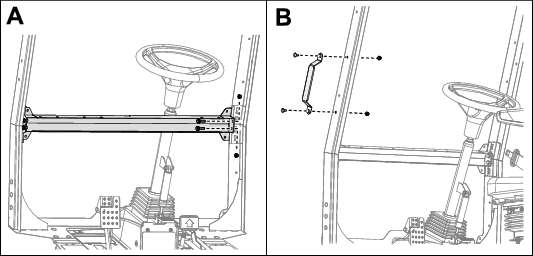

13. Montera den nedre fstmonteringen p de vnstra och hgra stagen med sexkantsflnsskruvar (5/16x1tum) och flnsmuttrar (5/16tum) (rutaA i Figure 7).



    Figure 7

14. Montera handtaget med sexkantsflnsskruvar (5/16xtum) och flnsmuttrar (5/16tum) (rutaB i Figure 7).

15. Montera de vre och nedre vnstra stolpskydden p vnster stag med skruvar ( x tum) (Figure 8).



    Figure 8

16. Montera de vre och nedre hgra stolpskydden p hger stag med skruvar ( x tum). Se Figure 8 fr referens.

17. Montera solskrmen p de frmre och bakre takfstena med de vnstra och hgra takfstena, sexkantsflnsskruvar ( x 1tum), ttningsbrickor och klmmor (rutaA och B i Figure 9).



    Figure 9

18. Montera de medelstora pluggarna i de hl som inte anvnts p vnster och hger fste (rutaC i Figure 9).

Delar som behövs till detta steg:

Kablage

1

Delar som behövs till detta steg:

Vnster slangstyrning	1
Hger slangstyrning	1
vre slangstyrning	2
Fst-	2
Sexkantsflnsskruv (x 1tum)	4
Vagnsskruv ( x tum)	4
Lsmutter (3/8tum)	4
Lsmutter (1/4tum)	4
Kabelband	6

Montera de nedre slangstyrningarna p alla maskiner.

Montera de vre slangstyrningarna p hybridmaskiner.

1. Anvnd sexkantsflnsskruvarna ( x tum) och lsmuttrarna (tum) fr att montera de tv vre slangstyrningarna p maskinen (Figure 22).



   Figure 22

   1. Vagnsskruv ( x tum)
   2. Lsmutter (tum)
   3. vre slangstyrning
   4. Kabelband
   5. Vnster slangstyrning
   6. Vagnsskruv ( x 1tum)
   7. Lsmutter (tum)

2. Anvnd vagnsskruvarna ( x 1tum) och lsmuttrarna (tum) fr att montera den vnstra slangstyrningen (Figure 22).

3. Anvnd vagnsskruvarna ( x 1tum) och lsmuttrarna (tum) fr att montera den hgra slangstyrningen (visas ej).

4. Fst hydraulslangarna med sex kabelband.

Delar som behövs till detta steg:

Sttfngare	1
Vikt	22
Skruv ( x 5tum)	4
Skruv (x 1tum)	4
Lsmutter (1/2tum)	4
Lsmutter (3/8tum)	4

Tv personer behvs fr att montera vikterna.

1. Ta bort och slng de skruvar och muttrar som fster den bakre sttfngaren p traktorenheten och ta bort och kassera sttfngaren.

2. Anvnd de fyra korta skruvarna ( x 1tum) och de fyra lsmuttrarna (tum) fr att montera den nya sttfngaren p maskinens baksida (Figure 23).



   Figure 23

   1. Skruv (x 1tum)
   2. Lsmutter (tum)
   3. Sttfngare

3. Anvnd de fyra lnga skruvarna ( x 5tum) och de fyra lsmuttrarna (tum) fr att montera vikterna p sttfngaren (Figure 24).



   Figure 24

   1. Lsmutter (tum)
   2. Vikter
   3. Skruv ( x 5tum)

Anslut batteriet. Se traktorenhetens bruksanvisning.
