Kaksipylvisen kaatumissuojausjrjestelmn jatkosarja

Turva- ja ohjetarrat on sijoitettu hyvin nkyville paikoille mahdollisten vaara-alueiden lhettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.

1. Pyski kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksikt, sammuta moottori ja irrota virta-avain.

2. Kallista istuin yls, avaa konepelti ja irrota konepellin kaarituki (Figure 1).



   Figure 1

   1. Konepellin kaarituki

3. Jos turvakaaren pylviss on valot, irrota valot ja kiinnitystarvikkeet turvakaaren pylvist (Figure 2).

   Note: Silyt asentamisen jlkeen valot ja asennustarvikkeet.

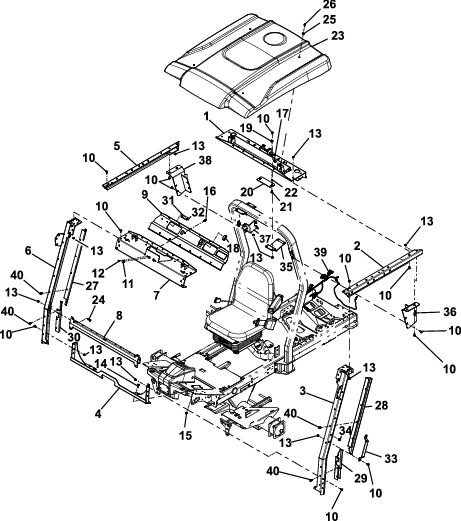

   Figure 2

   1. Takimmainen katon kannatin
   2. Vasen ylkannatin
   3. Vasen tuki
   4. Etukannatin
   5. Oikea ylkannatin
   6. Oikea tuki
   7. Etummainen katon kannatin
   8. Alempi asennuskannatin
   9. Ohjauspaneeli
   10. Kuusiolaippapultti (5/16tuumaa)
   11. Suuri aukon tulppa
   12. Pieni aukon tulppa
   13. Laippamutteri (5/16tuumaa)
   14. Kuusiolaippapultti (1tuumaa)
   15. Laippamutteri (tuumaa)
   16. Niitti
   17. Kiinnike
   18. Suorakulmainen aukon tulppa
   19. Peltimutteri
   20. Sulakkeen suojalevy
   21. Siipiruuvinuppi
   22. Kiinnikemutteri
   23. Hikisysuoja
   24. Kuusiolaippapultti (5/161tuumaa)
   25. Tiivistealuslaatta
   26. Kuusiolaippapultti (1tuumaa)
   27. Ylempi oikean pylvn suojus
   28. Ylempi vasemman pylvn suojus
   29. Alempi vasemman pylvn suojus
   30. Alempi oikean pylvn suojus
   31. Sarjanumerokilpi
   32. Pop-niitti
   33. Kahva
   34. Keskikokoinen aukon tulppa
   35. Ylempi kiskon kiinnike
   36. Turvakaaren vasen kiinnike
   37. Sivukiskon kiinnike
   38. Turvakaaren oikea kiinnike
   39. Johdinsarja
   40. Ruuvi (tuumaa)

Vaiheeseen tarvittavat osat:

Takimmainen katon kannatin	1
Vasen ylkannatin	1
Vasen tuki	1
Etukannatin	1
Oikea ylkannatin	1
Oikea tuki	1
Etummainen katon kannatin	1
Alempi asennuskannatin	1
Ohjauspaneeli	1
Kuusiolaippapultti (5/16tuumaa)	54
Paneelin tulppa	2
Muovitulppa	2
Laippamutteri (5/16tuumaa)	58
Kuusiolaippapultti (1tuumaa)	6
Laippamutteri (3/8tuumaa)	7
Niitti	26
Kiinnike	4
Aukon tulppa	4
Peltimutteri	2
Sulakkeen suojalevy	1
Siipiruuvinuppi	2
Kiinnikemutteri	2
Hikisysuoja	1
Kuusiolaippapultti (5/16 1tuumaa)	4
Tiivistealuslaatta	4
Kuusiolaippapultti (1/4 1tuumaa)	4
Ylempi oikean pylvn suojus	1
Ylempi vasemman pylvn suojus	1
Alempi vasemman pylvn suojus	1
Alempi oikean pylvn suojus	1
Kahva	1
Painettava kiinnitin	8
Ylempi kiskon kiinnike	2
Turvakaaren vasen kiinnike	1
Sivukiskon kiinnike	4
Turvakaaren oikea kiinnike	1

Note: Katso kuvaa (Figure 2) seuraavia vaiheita suoritettaessa.

Important: Kun asennat osia aluksi, kirist kiinnittimet ja lys niit sitten puolikas kierros. Ne kiristetn kohdassa 12.

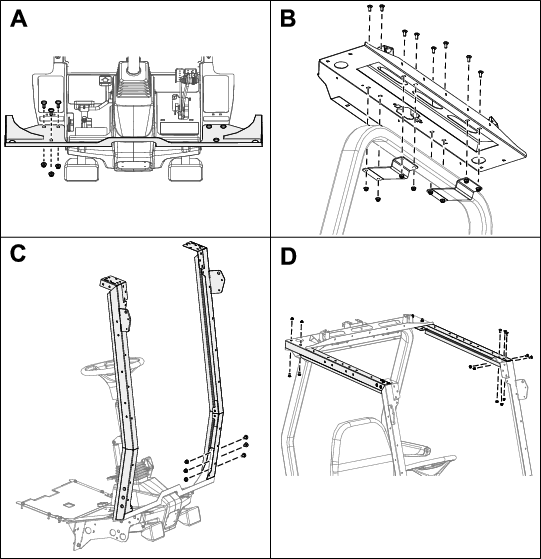

1. Asenna etukannatin lattiapaneeliin sarjan kuusiolaippapulteilla (1tuumaa) ja laippamuttereilla (tuumaa) (ruutuA, Figure 3).



   Figure 3

2. Asenna takimmainen katon kannatin turvakaaren ylempn osaan ylemmill kiskon kiinnikkeill, kuusiolaippapulteilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (ruutuB, Figure 3).

   Note: Varmista, ett kannatin on turvakaaren keskell.

3. Asenna vasen tuki etukannattimen vasemmalle puolelle ja oikea tuki etukannattimen oikealle puolelle kuusiolaippapulteilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (ruutuC, Figure 3).

4. Asenna vasen ja oikea ylkannatin takimmaiseen katon kannattimeen kuusiolaippapulteilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (ruutuD, Figure 3).

5. Liit vasen ylkannatin vasemmanpuoleisen tuen ylosaan ja oikea ylkannatin oikeanpuoleisen tuen ylosaan kuusiolaippapulteilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (ruutuD, Figure 3).

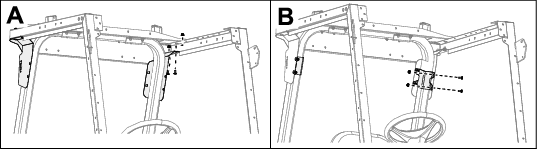

6. Asenna turvakaaren vasen kiinnike vasempaan ylkannattimeen ja oikea kiinnike oikeaan ylkannattimeen kuusiolaippapulteilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (ruutuA, Figure 4).



   Figure 4

7. Asenna turvakaaren vasen ja oikea kiinnike turvakaareen sivukiskon kiinnikkeill, kuusiolaippapulteilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (ruutuB, Figure 4).

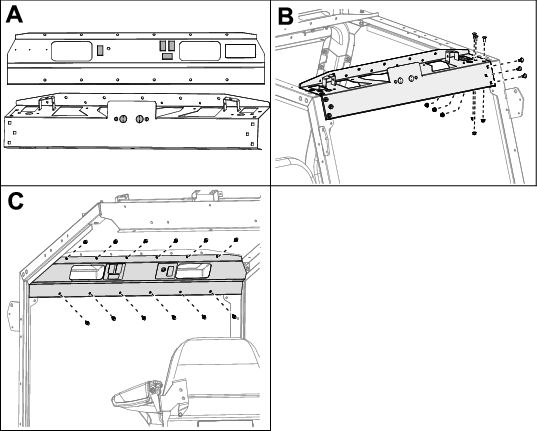

8. Asenna ohjauspaneelin suorakulmaisten ja pyreiden reikien tulpat (ruutuA, Figure 5).



   Figure 5

9. Asenna katon etummainen kannatin vasempaan ja oikeaan tukeen kuusiolaippapulteilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (ruutuB, Figure 5).

10. Kohdista ohjauspaneelin asennusaukot katon etummaisen kannattimen aukkoihin ja kiinnit ohjauspaneeli katon etummaiseen kannattimeen tyntmll niitit asianmukaisiin aukkoihin ja painamalla jokainen niitti tiukasti kiinni (ruutuC, Figure 5).

11. Kirist kaikki lyst kiinnikkeet.

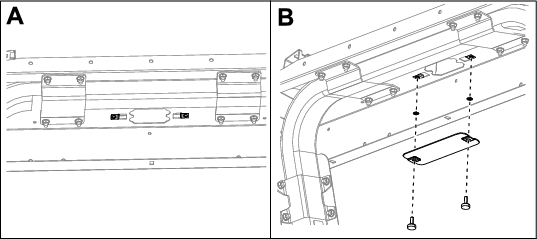

12. Asenna sulakkeen suojalevy peltimuttereilla, kiinnikemuttereilla ja siipiruuvinupeilla (Figure 6).



    Figure 6

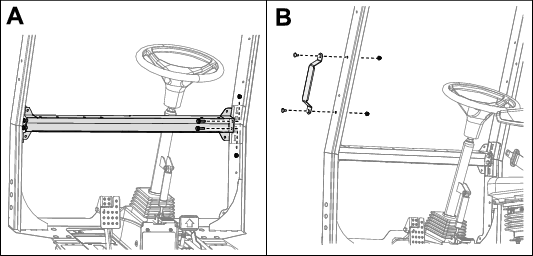

13. Asenna alempi asennuskannatin vasemman- ja oikeanpuoleiseen tukeen kuusiolaippapulteilla (5/161tuumaa) ja laippamuttereilla (5/16tuumaa) (ruutuA, Figure 7).



    Figure 7

14. Asenna kahva kuusiolaippapulteilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (ruutuB, Figure 7).

15. Asenna ylempi ja alempi vasemman pylvn suojus vasempaan tukeen ruuveilla (tuumaa) (Figure 8).



    Figure 8

16. Asenna ylempi ja alempi oikean pylvn suojus oikeaan tukeen ruuveilla (tuumaa). Katso Figure 8.

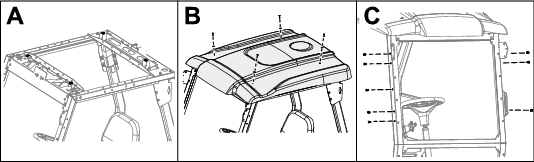

17. Asenna hikisysuoja etummaiseen ja takimmaiseen katon kannattimeen vasemmalla ja oikealla katon kannattimella, kuusiolaippapulteilla (1tuumaa), tiivistealuslaatoilla ja kiinnikkeill (ruutuA ja B, Figure 9).



    Figure 9

18. Asenna keskikokoiset tulpat vasemman ja oikean tuen kyttmttmiin aukkoihin (ruutuC, Figure 9).

Vaiheeseen tarvittavat osat:

Johdinsarja

1

Vaiheeseen tarvittavat osat:

Vasemmanpuoleinen letkunohjain	1
Oikeanpuoleinen letkunohjain	1
Ylempi letkunohjain	2
Kannatin-	2
Kuusiolaippapultti ( 1-tuumaa)	4
Lukkopultti (tuumaa)	4
Lukkomutteri (3/8tuumaa)	4
Lukkomutteri (1/4tuumaa)	4
Nippuside	6

Asenna alemmat letkunohjaimet (kaikki koneet).

Asenna ylemmt letkunohjaimet (hybridikoneet).

1. Kiinnit kaksi ylemp letkunohjainta koneeseen kuusiolaippapulteilla (tuumaa) ja lukkomuttereilla (tuumaa) (Figure 22).



   Figure 22

   1. Lukkopultti (tuumaa)
   2. Lukkomutteri (tuumaa)
   3. Ylempi letkunohjain
   4. Nippuside
   5. Vasemmanpuoleinen letkunohjain
   6. Lukkopultti (1-tuumaa)
   7. Lukkomutteri (tuumaa)

2. Kiinnit vasemmanpuoleinen letkunohjain lukkopulteilla (1-tuumaa) ja lukkomuttereilla (tuumaa) (Figure 22).

3. Kiinnit oikeanpuoleinen letkunohjain lukkopulteilla (1-tuumaa) ja lukkomuttereilla (tuumaa) (ei kuvassa).

4. Kiinnit letkut kuudella nippusiteell.

Vaiheeseen tarvittavat osat:

Puskuri	1
Paino	22
Pultti (5-tuumaa)	4
Pultti (1-tuumaa)	4
Lukkomutteri (1/2tuumaa)	4
Lukkomutteri (3/8tuumaa)	4

Painojen asennukseen tarvitaan kaksi henkil.

1. Irrota mutterit ja pultit, joilla takapuskuri on kiinnitetty ajoyksikkn, ja irrota puskuri. Muttereita, pultteja ja puskuria ei en tarvita.

2. Kiinnit uusi puskuri koneen takaosaan neljll lyhyell pultilla (1-tuumaa) ja neljll lukkomutterilla (tuumaa) (Figure 23).



   Figure 23

   1. Pultti (1-tuumaa)
   2. Lukkomutteri (tuumaa)
   3. Puskuri

3. Kiinnit painot puskuriin neljll pitkll pultilla (5-tuumaa) ja neljll lukkomutterilla (tuumaa) (Figure 24).



   Figure 24

   1. Lukkomutteri (tuumaa)
   2. Painot
   3. Pultti (5-tuumaa)

Kytke akku. Katso ohjeet ajoyksikn kyttoppaasta.
