Kit extenso de 2 colunas ROPS

Unidade de trao Groundsmaster® 4300 e Reelmaster 5010®

Model No. 03611-Serial No. 400000000 and Up

Important: Ao instalar este kit com o kit de segurana e de grade de segurana, utilize ambas as instrues de instalao em conjunto.

Segurança

Autocolantes de segurança e de instruções

Graphic

Os autocolantes de segurana e instrues esto facilmente visveis para o operador e situam-se prximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos.

decal133-0980

133-0980

  1. Farol – ligado
  2. Farol – desligado
  3. Luz de teto – ligada
  4. Luz de teto – desligada
  5. Limpa para-brisas – desligados
  6. Lquido do para-brisas – ligado
decal133-1027

133-1027

  1. Ventoinha – mximo
  2. Ventoinha – desligada

Instalação

Preparao da mquina

  1. Estacione a mquina numa superfcie plana, engate o travo de estacionamento, desa as unidades de corte, desligue o motor e retire a chave.

  2. Levante o banco, abra o capot e retire o assento do capot (Figure 1).

    g211620

    Figure 1

    1. Assento do capot

  3. Se existirem luzes nas colunas da barra de segurana, remova as luzes e as ferragens de montagem da barra (Figure 2).

    Note: Guarde as luzes e as ferragens para instalar as luzes depois de concluir esta instalao.

    g263121

    Figure 2

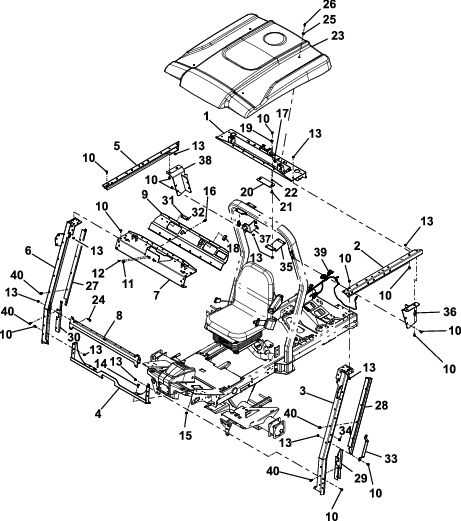

    1. Montagem do teto traseiro
    2. Suporte superior esquerdo
    3. Fixao esquerda
    4. Montagem frontal
    5. Suporte superior direito
    6. Fixao direita
    7. Montagem do teto frontal
    8. Montagem do suporte inferior
    9. Painel de controlo
    10. Parafuso flangeado de cabea hexagonal (5/16pol. x pol.)
    11. Tampo do furo grande
    12. Tampo do furo pequeno
    13. Porca flangeada (5/16 pol.)
    14. Parafuso flangeado de cabea hexagonal ( pol. x 1pol.)
    15. Porca flangeada (pol.)
    16. Rebite
    17. Clipe
    18. Tampo do furo rectangular
    19. Porca de chapa
    20. Placa da cobertura do fusvel
    21. Manpulo de parafuso manual
    22. Porca de reteno
    23. Sombra
    24. Parafuso flangeado sextavado (5/16pol. x 1 pol.)
    25. Anilha de selagem
    26. Parafuso flangeado de cabea sextavada ( pol. x 1 pol.)
    27. Cobertura de coluna superior direita
    28. Cobertura de coluna superior esquerda
    29. Cobertura de coluna inferior esquerda
    30. Cobertura de coluna inferior direita
    31. Placa de nmero de srie
    32. Rebite cego
    33. Pega de agarrar
    34. Tampo do furo mdio
    35. Montagem superior do canal
    36. Montagem da barra de segurana esquerda
    37. Montagem lateral do canal
    38. Montagem da barra de segurana direita
    39. Cablagem
    40. Parafuso (pol. x pol.)

Montagem do kit

Peças necessárias para este passo:

Montagem traseira do teto1
Suporte superior esquerdo1
Fixao esquerda1
Montagem frontal1
Suporte superior direito1
Fixao direita1
Montagem frontal do teto1
Montagem do suporte inferior1
Painel de controlo1
Parafuso flangeado de cabea hexagonal (5/16pol. x pol.)54
Tampa do painel2
Tampa de plstico2
Porca flangeada (5/16pol.)58
Parafuso flangeado de cabea hexagonal ( pol. x 1pol.)6
Porca flangeada (pol.)7
Rebite26
Clipe4
Tampa do furo4
Porca de chapa2
Placa da cobertura do fusvel1
Manpulo de parafuso manual2
Porca de reteno2
Sombra1
Parafuso flangeado de cabea hexagonal (5/16pol. x 1 pol.)4
Anilha de selagem4
Parafuso flangeado de cabea sextavada ( pol. x 1 pol.)4
Cobertura de coluna superior direita1
Cobertura de coluna superior esquerda1
Cobertura de coluna inferior esquerda1
Cobertura de coluna inferior direita1
Pega de agarrar1
Fixador de empurrar8
Montagem superior do canal2
Montagem da barra de segurana esquerda1
Montagem lateral do canal4
Montagem da barra de segurana direita1

Note: Consulte a Figure 2 enquanto desempenha os seguintes passos.

Important: Quando instala, inicialmente, os componentes, aperte as fixaes e, em seguida, desaperte-as meia volta. Vai apert-las no passo 12.

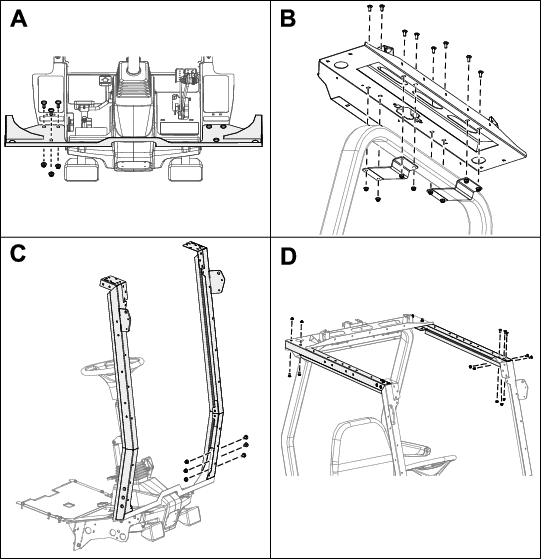

  1. Instale a montagem frontal no painel do piso com parafusos flangeados de cabea hexagonal (pol. x 1pol.) e porcas flangeadas ( pol.) do kit (Caixa A da Figure 3).

    g263106

    Figure 3

  2. Instale a montagem do teto traseiro na parte superior da barra de segurana com as montagens do canal superior, parafusos flangeados de cabea hexagonal (5/16 pol. x pol.) e as porcas flangeadas (5/16 pol.) (Caixa B da Figure 3).

    Note: Assegure-se de que a montagem est centrada na barra de segurana.

  3. Instale as fixaes esquerda e direita nos lados esquerdo e direito da montagem frontal, respetivamente, com parafusos flangeados de cabea hexagonal (5/16pol. x pol.) e as porcas flangeadas (5/16 pol.) (Caixa C da Figure 3).

  4. Instale os suportes superiores esquerdo e direito no teto traseiro com os parafusos flangeados de cabea hexagonal (5/16pol. x pol.) e as porcas flangeadas (5/16 pol.) (Caixa D da Figure 3).

  5. Instale os suportes superiores esquerdo e direito na parte superior das fixaes esquerda e direita, respetivamente, com parafusos flangeados de cabea hexagonal (5/16 pol. x pol.) e porcas flangeadas (5/16 pol.) (Caixa D da Figure 3).

  6. Instale as montagens da barra de segurana esquerda e direita nos suportes superiores esquerdo e direito, respetivamente, com parafusos flangeados de cabea hexagonal (5/16 pol. x pol.) e porcas flangeadas (5/16 pol.) (Caixa A da Figure 4).

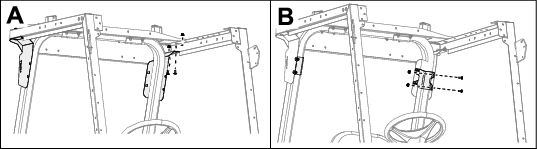

    g263109

    Figure 4

  7. Instale as montagens esquerda e direita da barra de segurana na barra de segurana com montagens do canal lateral, parafusos flangeados de cabea hexagonal (5/16 pol. x pol.) e porcas flangeadas (5/16 pol.) (Caixa B da Figure 4).

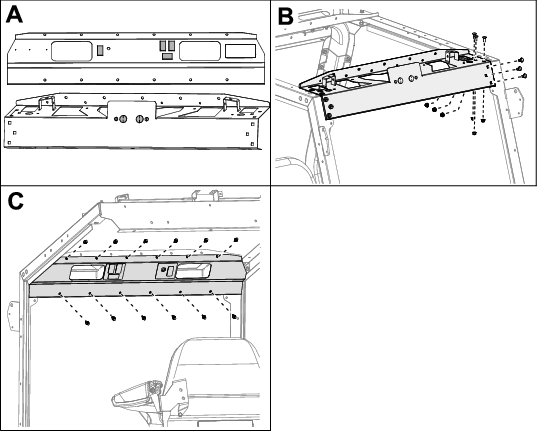

  8. Instale os tampes dos furos rectangular e circular no painel de controlo (Caixa A da Figure 5).

    g263110

    Figure 5

  9. Instale a montagem do teto frontal nas fixaes esquerda e direita com parafusos flangeados de cabea hexagonal (5/16pol. x pol.) e porcas flangeadas (5/16 pol.) (Caixa B da Figure 5).

  10. Alinhe os furos de montagem no painel de controlo com os furos na montagem frontal do teto e prenda o painel de controlo na montagem frontal do teto inserindo rebites nos respetivos orifcios e empurrando o mbolo em cada rebite at que esteja fixo (Caixa C da Figure 5).

  11. Aperte bem todas as fixaes soltas.

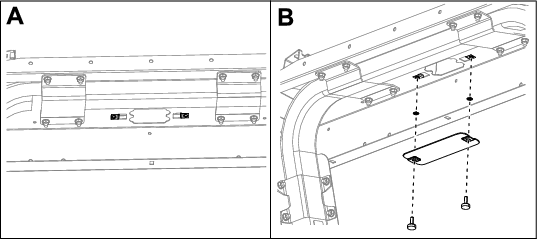

  12. Instale a placa de cobertura do fusvel com porcas de chapa, porcas de reteno e manpulos de parafuso manual (Figure 6).

    g263104

    Figure 6

  13. Instale a montagem do suporte inferior nas fixaes direita e esquerda com parafusos flangeados de cabea sextavada (5/16 pol. x 1 pol.) e porcas flangeadas (5/16 pol.) (Caixa A da Figure 7).

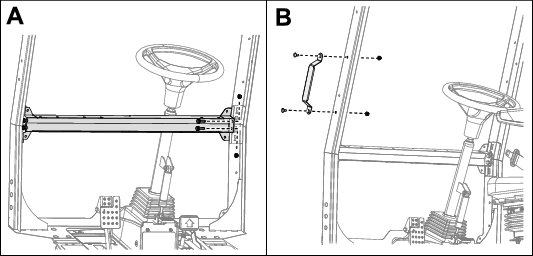

    g263107

    Figure 7

  14. Instale a pega de agarrar com parafusos flangeados de cabea hexagonal (5/16pol. x pol.) e porcas flangeadas (5/16 pol.) (Caixa B da Figure 7).

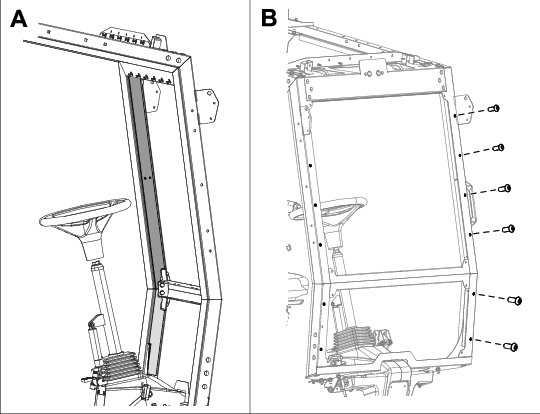

  15. Instale as coberturas de coluna superior e inferior esquerdas na fixao esquerda com parafusos ( pol. x pol.) (Figure 8).

    g263105

    Figure 8

  16. Instale as coberturas de coluna superior e inferior direitas na fixao direita com parafusos ( pol. x pol.); utilize Figure 8 para referncia.

  17. Instale a sombra nas montagens do teto frontal e traseira com as montagens do teto esquerda e direita, parafusos flangeados de cabea sextavada ( pol. x 1 pol.), anilhas de selagem e clipes (Caixa A e B da Figure 9).

    g263108

    Figure 9

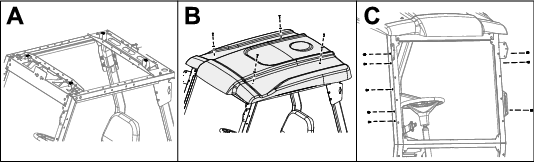

  18. Instale os tampes de furos mdios nos furos no utilizados nas fixaes esquerda e direita (Caixa C da Figure 9).

Instalao da cablagem

Peças necessárias para este passo:

Cablagem1

Instalao da cablagem em todas as mquinas

  1. Desligue a bateria; consulte o Manual do utilizador da unidade de trao.

  2. Instale a cablagem da seguinte forma e como se mostra na Figure 10 e at Figure 20:

    Note: A cablagem de alimentao s necessria se a mquina tiver acessrios opcionais alimentados.

    1. Ligue o terminal positivo ao polo positivo no arrancador.

    2. Ligue o terminal negativo ligao terra do motor.

    3. Certifique-se de que a cablagem no entra em contacto com qualquer parte quente ou em movimento e prenda-a no stio com braadeiras de cabos.

  3. Instale as montagens do cabo magntico como se mostra na Figure 10.

    g219339

    Figure 10

    todos os modelos

    1. Montagens do cabo magntico

Instalao da cablagem numa mquina com um motor Yanmar

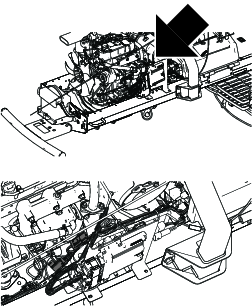

g219341

Figure 11

Motor Yanmar

g219340

Figure 12

Motor Yanmar

  1. Cabo positivo instalado no polo positivo no arrancador
g219338

Figure 13

Motor Yanmar

  1. Cabo de ligao terra instalado na ligao terra do motor
g263152

Figure 14

Motor Yanmar; Sensor neutro sob o banco

Instalao da cablagem numa mquina com um motor Kubota 1505

g219343

Figure 15

Motor Kubota 1505

  1. Cabo positivo instalado no polo positivo no arrancador

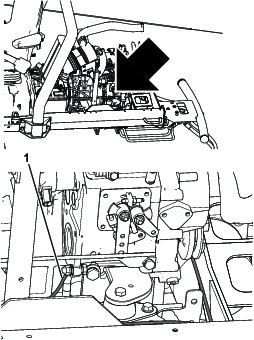

g219342

Figure 16

Motor Kubota 1505

  1. Cabo de ligao terra instalado na ligao terra do motor
g263152

Figure 17

Motor Kubota 1505; Sensor neutro sob o banco

Instalao da cablagem numa mquina com um motor Kubota D1105 (Modelos hbridos)

g219346

Figure 18

Motor Kubota D1105 (modelos hbridos)

g219344

Figure 19

Motor Kubota D1105 (modelos hbridos)

  1. Cabo positivo instalado no polo positivo no arrancador
g219345

Figure 20

Motor Kubota D1105 (modelos hbridos)

  1. Cabo de ligao terra instalado na ligao terra do motor
g263152

Figure 21

Motor Kubota D1105; Sensor neutro sob o banco

Instalao dos guias de tubos

Peças necessárias para este passo:

Guia do tubo esquerdo1
Guia do tubo direito1
Guia do tubo superior2
Suporte 2
Parafuso flangeado de cabea hexagonal (pol. x 1 pol.)4
Parafuso de carroaria (pol. x pol.)4
Porca de bloqueio (pol.)4
Porca de bloqueio (pol.)4
Braadeira de cabos 6

Instale os guias dos tubos inferiores em todas as mquinas.

Instale os guias dos tubos superiores nas mquinas hbridas.

  1. Utilize os parafusos flangeados de cabea sextavada ( pol. x pol.) e porcas de bloqueio (pol.) para instalar os dois guias de tubo superiores na mquina (Figure 22).

    g263153

    Figure 22

    1. Parafuso de carroaria (pol. x pol.)
    2. Porca de bloqueio (pol.)
    3. Guia do tubo superior
    4. Braadeira de cabos
    5. Guia do tubo esquerdo
    6. Parafuso de carroaria (pol. x1 pol.)
    7. Porca de bloqueio (pol.)

  2. Utilize os parafusos de carroaria ( pol. x 1pol.) e porcas de bloqueio (pol.) para instalar o guia de tubo esquerdo (Figure 22).

  3. Utilize os parafusos de carroaria ( pol. x 1pol.) e porcas de bloqueio (pol.) para instalar o guia de tubo direito (no mostrado).

  4. Prenda os tubos com as seis braadeiras de cabo.

Instalao dos pesos

Peças necessárias para este passo:

Para-choques1
Peso22
Parafuso (pol. x 5pol.)4
Parafuso (pol. x 1pol.)4
Porca de bloqueio (pol.)4
Porca de bloqueio (pol.)4

So necessrias duas pessoas para instalar os pesos.

  1. Retire e deite fora as porcas e parafusos que prendem o para-choques traseiro unidade de trao e retire e deite fora o para-choques.

  2. Utilize os quatro parafusos curtos ( pol. x 1pol.) e quatro porcas de bloqueio (pol.) para instalar o novo para-choques na traseira da mquina (Figure 23).

    g259463

    Figure 23

    1. Parafuso (pol. x 1pol.)
    2. Porca de bloqueio (pol.)
    3. Para-choques

  3. Utilize os quatro parafusos compridos ( pol. x 5pol.) e quatro porcas de bloqueio (pol.) para instalar os pesos no para-choques (Figure 24).

    g259464

    Figure 24

    1. Porca de bloqueio ( pol.)
    2. Pesos
    3. Parafuso (pol. x 5pol.)

Concluso da instalao

Ligue a bateria; consulte o Manual do utilizador da unidade de trao.
