Veiligheids- en beschermkooi

1. Parkeer de machine op een vlakke ondergrond, stel de parkeerrem in werking, laat de maai-eenheden neer, schakel de motor uit en verwijder het sleuteltje uit de contactschakelaar.

2. Verwijder eerst eventuele lampen en het bijbehorende bevestigingsmateriaal van de stangen van de rolbeugel.

   Note: Bewaar de lampen en het bevestigingsmateriaal.

3. Indien uw machine beschikt over een verlenging voor de rolbeugel met 2 stangen, moet u de zijpanelen verwijderen die worden gebruikt om de lampen van de rolbeugelstang te bevestigen.

   Note: Bewaar het overeenkomende bevestigingsmateriaal.

4. Zet de stoel helemaal vooruit in de voorste stand.

Benodigde onderdelen voor deze stap:

Raadpleeg Figure 8 bij het uitvoeren van de volgende stappen.

Note: Verzeker dat alle onderdelen los gemonteerd worden. Voltooi eerst de montage van de set; zet vervolgens al het bevestigingsmateriaal vast.

1. Gebruik bolkopschroeven (5/16"x ") en flensmoeren (5/16") om het rechterzijpaneel en het linkerzijpaneel te monteren (Figure 1).

   Note: Monteer de panelen met de slotschroeven aangebracht in de onderste montage-openingen van de panelen.

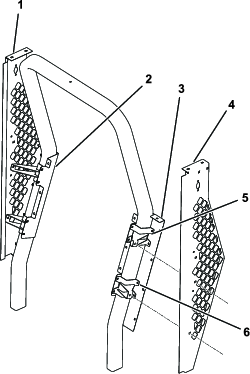

   Figure 1

   1. Rechterpaneel
   2. Paneel rechts achteraan
   3. Paneel links achteraan
   4. Linkerpaneel
   5. Bovenste steunen (lang)
   6. Onderste steunen (kort)

2. Gebruik bolkopschroeven (5/16" x ") en flensmoeren (5/16") om de 2 bovenste en 2 onderste steunen samen met het paneel rechts achteraan en het paneel links achteraan te monteren (Figure 1).

   Note: Monteer de slotschroeven zo dat de moeren niet bereikbaar zijn langs de buitenkant van de kooi.

3. Gebruik bolkopschroeven (5/16"x ") en flensmoeren (5/16") om het onderste achterpaneel te monteren (Figure 2).

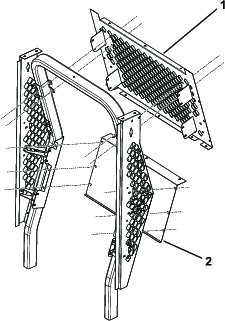

   Figure 2

   1. Bovenste achterscherm
   2. Onderste achterpaneel

4. Gebruik bolkopschroeven (5/16"x ") en flensmoeren (5/16") om het bovenste achterscherm te monteren (Figure 2).

   Note: Kantel het bovenste achterscherm omhoog onder de achterste dakbevestiging van de verlengset voor de rolbeugel met 2 stangen.

5. Gebruik slotschroeven (3/8"x 7/8") en flensmoeren (3/8") en de bouten die bij de tractie-eenheid en de verlengset voor de rolbeugel met 2 stangen geleverd werden om het paneel links onderaan en het paneel rechts onderaan te monteren (Figure 3).

6. Gebruik 2 slotschroeven (" x ") en 2 flensmoeren (") aan elke kant om de onderkant van het onderste linkerpaneel en het onderste rechterpaneel te bevestigen (Figure 3).



   Figure 3

   1. Onderste rechterpaneel
   2. Moeren (")
   3. Slotschroeven ("x")
   4. Onderste linkerpaneel

7. Gebruik bolkopschroeven (5/16"x ") en flensmoeren (5/16") om de houder voor de linkerdeur en de houder voor de rechterdeur te monteren (Figure 4 en Figure 6).



   Figure 4

   1. Houder rechterdeur
   2. Houder linkerdeur

8. Monteer 2 afstandsstukken op elke deurhouder (1 op de bovenste scharnierpen en 1 op de onderste scharnierpen); zie Figure 5.

   Note: Als de penvergrendeling van de deur niet goed uitgelijnd is, moet u mogelijk ringen toevoegen of verwijderen tot de deur uitgelijnd is.



   Figure 5

   1. Afstandsstuk

9. Schuif de scharnieren op de scharnierpennen om de deuren te monteren (Figure 6).

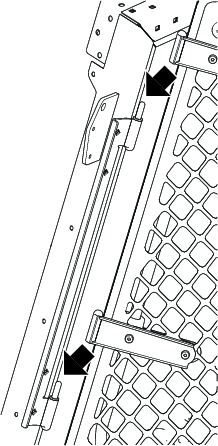

   Figure 6

10. Gebruik bolkopschroeven (5/16"x ") en flensmoeren (5/16") om de handgreep op het linkerpaneel te monteren (Figure 7).



    Figure 7

    1. Handgreep

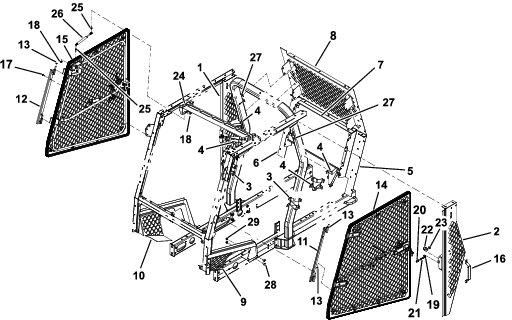

Figure 8

1. Rechterpaneel
2. Linkerpaneel
3. Onderste steun
4. Bovenste steun
5. Paneel links achteraan
6. Paneel rechts achteraan
7. Onderste achterpaneel
8. Bovenste achterpaneel
9. Onderste linkerpaneel
10. Onderste rechterpaneel
11. Houder linkerdeur
12. Houder rechterdeur
13. Afstandsstuk
14. Linkerdeur
15. Rechterdeur
16. Handgreep
17. Bolkopschroef (nr. 5/16 x ")
18. Flensmoer (5/16")
19. Nok
20. Vergrendelpen
21. Drukring
22. Penbeveiliging
23. Contramoer
24. Veerhouder
25. Halvekogeltap
26. Gasveer
27. Montagebeugel
28. Slotschroef ("x")
29. Flensmoer (")

Benodigde onderdelen voor deze stap:

1. Zorg dat u het bedieningspaneel zo ver mogelijk naar binnen plaatst.

2. Lijn de nok van de vergrendelpen uit met de opening van de aanslagplaat in de stand getoond in Figure 9.

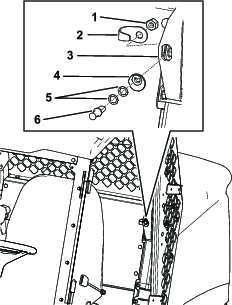

   Figure 9

   1. Contramoer
   2. Penbeveiliging
   3. Aanslagplaat
   4. Nok van vergrendelpen
   5. Drukring
   6. Vergrendelpen

3. Steek de vergrendelpen (in eerste instantie zonder de ringen) in de nok van de vergrendelpen (Figure 9).

   Note: Als de vergrendelpen niet gecentreerd is in de deurgrendel, voegt u 1 of 2 drukringen toe.

4. Plaats de vergrendelpen en de contramoer aan de achterkant van de opening in de aanslagplaat (Figure 9).

5. Draai de contramoer met de hand vast op de vergrendelpen (Figure 9).

1. Centreer de vergrendelpen in de montagebeugel van de vergrendelpen op de rail (Figure 10).



   Figure 10

2. Doe de deur helemaal dicht en kijk waar de vergrendelpen de deurvergrendeling raakt.

   Note: Als de vergrendelpen niet volledig in de deurvergrendeling gaat, voeg dan 1 of 2 drukringen toe tussen de nok van de vergrendelpen en de vergrendelpen.

3. Sluit de deur volledig en meet de hoogte van de dichting tot het dichtoppervlak van de cabinerail. Dit moet tussen de 1,9 en 2,2cm zijn, zie Figure 11.

   Note: Als de meting meer is dan toegelaten, draai dan de nok van de vergrendelpen 45° naar de binnenkant van de cabine om de aanbevolen meting te verkrijgen. Als de meting kleiner is dan toegelaten, doe dan precies het tegenovergestelde.

   Note: De vergrendelpen wordt automatisch gecentreerd.



   Figure 11

   1. Dichting
   2. Cabinerail
   3. 1,9 tot 2,2cm

4. Draai de contramoer vast zodra de vergrendelpen 1,9 tot 2,2cm bereikt; zie Figure 11.

1. Zet de vergrendelpen van de deur net voldoende los om deze vrij te kunnen schuiven.

2. Plaats 1 uiteinde van een spanband op de bovenste framerail en het andere uiteinde op de handgreep van de deur (Figure 12).



   Figure 12

   1. Spanband
   2. 1,3cm
   3. Bout en moer – handgreep van deur

3. Doe de deur dicht.

4. Zet de 4 bouten en de 4 moeren van het scharnier van de deur los (Figure 12).

5. Span de spanband aan om de deur op te tillen.

   Zorg ervoor dat de afstand tussen de deur en het frame 1,3cm is.

6. Draai de bouten en moeren van het scharnier van de deur en van de vergrendelingspen van de deur vast.

7. Verwijder de spanband.

8. Herhaal de procedure voor de andere deur.

   Note: Als u de deur verstelt, kan de grendel mogelijk zijn uitlijning verliezen. Om dit te verhelpen, moet u indien nodig drukringen plaatsen; zie De vergrendelpennen samenstellen.

Benodigde onderdelen voor deze stap:

1. Monteer de zijden van de steunbevestiging met 2 bolkopschroeven (5/16 x ") en 2 flensmoeren (5/16"); zie Figure 13.



   Figure 13

   1. Bolkopschroef (nr. 5/16 x ")
   2. Moer (5/16")
   3. Steunbevestiging (rechterzijde)

2. Gebruik 2 halvekogeltappen en 2 flensmoeren (5/16") aan weerszijden om de veren te bevestigen aan de deurkooien en de voorste openingen in de steunbevestiging (Figure 14).

   Note: Monteer de veren met het cilinderuiteinde (breed) op de deur en het zuigeruiteinde (smal) op de veerhouder.



   Figure 14

   1. Halvekogeltap
   2. Veer
   3. Flensmoer (5/16")

Benodigde onderdelen voor deze stap:

Note: Raadpleeg Figure 15 enFigure 16 bij het uitvoeren van de volgende stappen.

1. Monteer de dubbele bevestigingsnok tussen het frame van de bovenste en de onderste ruit op de rolbeugel.



   Figure 15

   1. Popnagel (6)
   2. Bovenste bevestigingsnok
   3. Zijbevestigingsnok
   4. Dubbele bevestigingsnok

2. Monteer de 2 zijbevestigingsnokken in de voorziene openingen in de zuilkap van de verlenging van de rolbeugel met 2 stangen.

3. Monteer de bovenste bevestigingsnok in de voorziene opening in het voorpaneel van de verlenging van de rolbeugel met 2 stangen.

4. Monteer de onderste en bovenste voorruit; gebruik 13 bouten (5/16"x1"), 13 sluitringen, 13 rubberen lagers (0,31" lang), 13 rubberen lagers (0,56" lang) en 13 flensmoeren (5/16").

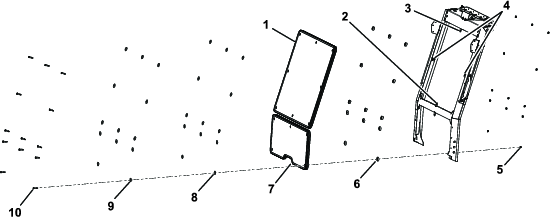

Figure 16

1. Bovenste voorruit
2. Dubbele bevestigingsnok
3. Bovenste bevestigingsnok
4. Zijbevestigingsnokken
5. Flensmoer (-18)
6. Rubberen lager (0,56" lang)
7. Onderste voorruit
8. Rubberen lager (0,31" lang)
9. Sluitring
10. Borstbout (5/16"x1")

Figure 17

1. Bout
2. Ring
3. Dun rubberen flenslager
4. Voorruit
5. Dik rubberen flenslager
6. Moer

1. Controleer of alle bevestigingen goed vast zitten.

2. Monteer eventuele accessoires die u eerder hebt verwijderd (zoals lampen) op het linker- en rechterpaneel.
