安全和防护网套件

1. 将机器停放在水平地面上，接合手刹，放下滚刀组，关闭发动机，然后从点火开关上拔下钥匙。

2. 如果机器的 ROPS 柱上有灯，从 ROPS 柱上卸下灯和安装五金件。

   Note: 保留灯和安装五金件。

3. 如果您的机器有 2 柱 ROPS 延长件，请卸下将用于安装 ROPS 柱灯的侧面板。

   Note: 保留相应的五金件。

4. 将座椅组件放置到最前面的位置

此程序中需要的物件：

执行以下步骤时请参考 Figure 8。

Note: 确保所有零件都是松松地安装。完成套件的组装，然后紧固所有紧固件。

1. 使用圆头螺丝（5/16 x 英寸）和凸缘螺母（5/16 英寸）安装左侧面板和右侧面板（Figure 1）。

   Note: 将带托架螺丝的面板插入面板安装孔的底部。

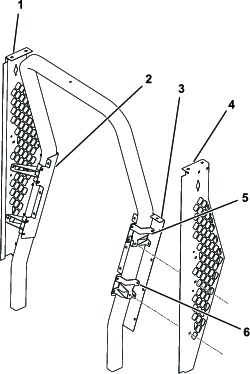

   Figure 1

   1. 右侧面板
   2. 右后面板
   3. 左后面板
   4. 左侧面板
   5. 上支架（长的）
   6. 下支架（短的）

2. 使用圆头螺丝（5/16 x 英寸）和凸缘螺母（5/16 英寸）沿着左后面板和右后面板安装 2 个上支架和 2 个下支架（Figure 1）。

   Note: 安装托架螺丝，以便从防护网外侧无法接触到螺母。

3. 使用圆头螺丝（5/16 x 英寸）和凸缘螺母（5/16 英寸）安装下后面板（Figure 2）。

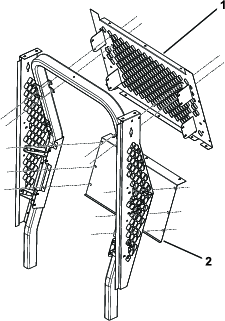

   Figure 2

   1. 顶后滤网
   2. 下后面板

4. 使用圆头螺丝（5/16 x 英寸）和凸缘螺母（5/16 英寸）安装顶后滤网（Figure 2）。

   Note: 将顶后滤网向上倾斜至 2 柱 ROPS 延长件后车顶安装座的下方。

5. 使用托架螺丝（ x 英寸）和凸缘螺母（ 英寸）以及将随主机和 2 柱 ROPS 延长件提供的螺栓，安装下左面板和下右面板（Figure 3）。

6. 分别在两侧用 2 个托架螺丝（ x 英寸）和 2 个凸缘螺母（ 英寸）固定下左面板和下右面板（Figure 3）。



   Figure 3

   1. 下右面板
   2. 螺母（ 英寸）
   3. 托架螺丝（ x 英寸）
   4. 下左面板

7. 使用圆头螺丝（5/16 x 英寸）和凸缘螺母（5/16 英寸），安装左门安装组件和右门安装组件（Figure 4 和 Figure 6）。



   Figure 4

   1. 右门安装组件
   2. 左门安装组件

8. 在每个门安装组件上安装 2 个隔片（1 个在上铰链销，1 个在下铰链销）；请参阅Figure 5。

   Note: 如果门闩锁销没有对齐，可能必需要添加或移除垫圈，直至门对齐为止。



   Figure 5

   1. 隔片

9. 将铰链滑动到铰链销上，安装两个门（Figure 6）。



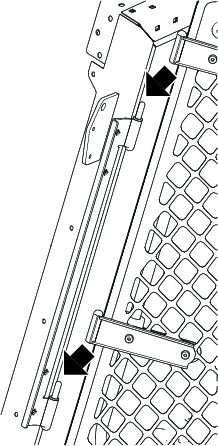

   Figure 6

10. 使用圆头螺丝（5/16 x 英寸）和凸缘螺母（5/16 英寸），将车顶安全把手安装到左侧面板上（Figure 7）。



    Figure 7

    1. 车顶安全把手

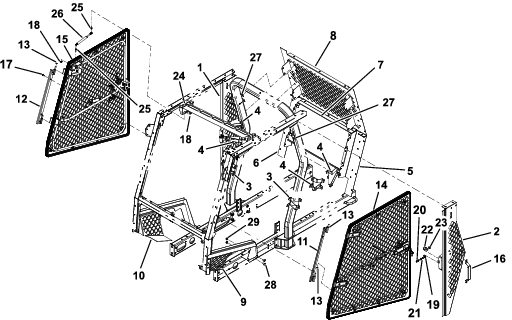

Figure 8

1. 右侧面板
2. 左侧面板
3. 下支架
4. 上支架
5. 左后面板
6. 右后面板
7. 下后面板
8. 顶后面板
9. 下左面板
10. 下右面板
11. 左门安装组件
12. 右门安装组件
13. 隔片
14. 左门总成
15. 右门总成
16. 手柄
17. 圆头螺丝（5/16 x 英寸）
18. 凸缘螺母（5/16 英寸）
19. 凸轮
20. 闩锁销
21. 止推垫圈
22. 护销
23. 锁紧螺母
24. 弹簧支架
25. 球头螺栓
26. 气弹簧
27. 安装支架
28. 托架螺丝（ x 英寸）
29. 凸缘螺母（ 英寸）

此程序中需要的物件：

1. 确保将控制台调整到最向内的位置。

2. 将闩锁销凸轮与如Figure 9 所示位置中的门锁撞板上的开口对齐。

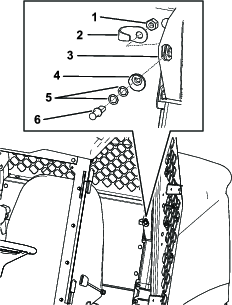

   Figure 9

   1. 锁紧螺母
   2. 护销
   3. 门锁撞板
   4. 闩锁销凸轮
   5. 止推垫圈
   6. 闩锁销

3. 将闩锁销（最初不带垫圈）插入闩锁销凸轮（Figure 9）。

   Note: 如果闩锁销未处于门闩锁的中心位置，请添加 1 或 2 个止推垫圈。

4. 将闩锁销与门锁撞板开口背面的锁紧螺母对齐（Figure 9）。

5. 用手将锁紧螺母拧紧到闩锁销上（Figure 9）。

1. 将闩锁销放置到轨道上方闩锁销安装支架的中心位置（Figure 10）。



   Figure 10

2. 把门完全关闭，查看闩锁销与门闩锁的接触位置。

   Note: 如果闩锁销未与门闩锁完全接合，请在闩锁销凸轮与闩锁销之间添加 1 或 2 个止推垫圈。

3. 如Figure 11 所示，把门完全关闭，测量泡沫密封件到驾驶室轨道密封表面的高度，确保测量值介于 1.9～2.2cm。

   Note: 如果测量出的高度超过指定规格，将闩锁销凸轮向驾驶室内侧旋转 45°，以达到规定的测量值。如果测量出的高度低于指定规格，请执行与上述相反的程序。

   Note: 闩锁销会自动回到中心位置。



   Figure 11

   1. 泡沫密封件
   2. 驾驶室轨道
   3. 1.9～2.2cm

4. 如Figure 11 所示，当闩锁销达到 1.9～2.2cm 间隔后，拧紧锁紧螺母。

1. 适度松开门闩锁销，使其刚好可以上下滑动。

2. 将棘轮带的 1 端放在顶部机架轨上，将另一端放在门把手上（Figure 12）。



   Figure 12

   1. 棘轮带
   2. 1.3cm
   3. 螺栓和螺母——门铰链

3. 关闭门。

4. 旋松门铰链上的 4 个螺栓和 4 个螺母（Figure 12）。

5. 紧固棘轮带，以便将门向上拉起。

   确保门与机架之间的间隙测量值为1.3cm。

6. 拧紧门铰链上的螺栓和螺母，然后插上闩锁销。

7. 卸下棘轮带。

8. 对另一个门重复此程序。

   Note: 调节门可能导致闩锁失去对齐。要纠正对齐，请在必要时添加止推垫圈；请参阅组装闩锁销。

此程序中需要的物件：

1. 用 2 个圆头螺丝（5/16 x 英寸）和 2 个凸缘螺母（5/16 英寸）安装支架安装架的两侧；请参阅Figure 13。



   Figure 13

   1. 圆头螺丝（5/16 x 英寸）
   2. 螺母（5/16 英寸）
   3. 支架安装架（右侧）

2. 在两侧分别使用 2 个球头螺栓和 2 个凸缘螺母（5/16 英寸），将弹簧固定到门笼组件和支架安装架最远处的孔（Figure 14）。

   Note: 安装弹簧，让油缸端（宽）位于门上，让活塞端（窄）位于弹簧支架上。



   Figure 14

   1. 球头螺栓
   2. 弹簧
   3. 凸缘螺母（5/16 英寸）

此程序中需要的物件：

Note: 执行以下步骤时请参考Figure 15 和Figure 16。

1. 将双凸耳安装架安装到 ROPS 的上、下风挡框架之间。



   Figure 15

   1. 铆钉（6 个）
   2. 上凸耳安装架
   3. 侧凸耳安装架
   4. 双凸耳安装架

2. 将 2 个侧凸耳安装架安装到 2 柱 ROPS 延长件支柱盖提供的孔中。

3. 将上凸耳安装架安装到 2 柱 ROPS 延长件前面板提供的孔中。

4. 用 13 个螺栓（5/16 x 1 英寸）、13 个支撑垫圈、13 个橡胶轴套（0.31 英寸长）、13 个橡胶轴套（0.56 英寸长）和 13 个凸缘螺母（5/16 英寸）安装下风挡组件和上风挡组件。

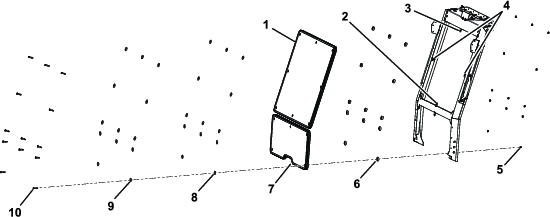

Figure 16

1. 上风挡
2. 双凸耳安装架
3. 上凸耳安装架
4. 侧凸耳安装架
5. 凸缘螺母 （3/8-18 英寸）
6. 橡胶轴套（14.2mm 长）
7. 下风挡
8. 橡胶轴套（7.9mm 长）
9. 支撑垫圈
10. 轴肩螺栓 （5/16 x 1 英寸）

Figure 17

1. 螺栓
2. 垫圈
3. 薄橡胶衬套
4. 风挡
5. 厚橡胶衬套
6. 螺母

1. 确保所有紧固件都已上紧。

2. 将之前拆下的任何附件（如灯）安装到左、右面板上。
