Skerhets- och skyddssats fr hytt

1. Stll maskinen p ett plant underlag, koppla in parkeringsbromsen, snk ned klippenheterna, stng av motorn och ta ut nyckeln ur tndningslset.

2. Om det sitter lampor p maskinens vltskyddsstolpar avlgsnar du lamporna och monteringsdelarna frn vltskyddsstolparna.

   Note: Spara lamporna och monteringsdelarna.

3. Om maskinen har en vltskyddsexpansion med tv stolpar tar du bort sidopanelerna som anvnds fr montering av lampor p vltskyddsstolparna.

   Note: Spara de tillhrande fstelementen.

4. Stt stet i det yttersta framtlget.

Delar som behövs till detta steg:

Se Figure 8 nr du utfr de fljande stegen.

Note: Se till att alla delar r lst monterade. Montera satsen och dra sedan t alla fstelement.

1. Anvnd skruvar med runt huvud (5/16xtum) och flnsmuttrar (5/16tum) fr att montera vnster och hger sidopanel (Figure 1).

   Note: Montera panelerna genom att fra in vagnsskruvarna genom botten p panelens monteringshl.

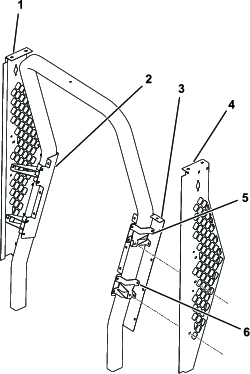

   Figure 1

   1. Hger sidopanel
   2. Hger bakpanel
   3. Vnster bakpanel
   4. Vnster sidopanel
   5. vre std (lngre)
   6. Nedre std (kortare)

2. Anvnd skruvar med runt huvud (5/16xtum) och flnsmuttrar (5/16tum) fr att montera de tv vre och tv nedre stden samt de vnstra och hgra bakpanelerna (Figure 1).

   Note: Montera vagnsskruvarna s att det inte gr att komma t muttrarna frn gallrets utsida.

3. Anvnd skruvar med runt huvud (5/16xtum) och flnsmuttrar (5/16tum) fr att montera den nedre bakpanelen (Figure 2).

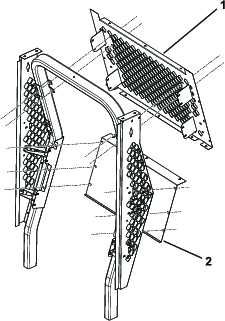

   Figure 2

   1. vre bakskrm
   2. Nedre bakpanel

4. Anvnd skruvar med runt huvud (5/16xtum) och flnsmuttrar (5/16tum) fr att montera den vre bakskrmen (Figure 2).

   Note: Luta den vre bakskrmen upp under det bakre takfstet fr vltskyddsexpansionssatsen med tv stolpar.

5. Anvnd vagnsskruvar (xtum), flnsmuttrar (tum) och skruvarna som medfljer traktorenheten och vltskyddsexpansionssatsen med tv stolpar fr att montera de nedre vnstra och hgra panelerna (Figure 3).

6. Anvnd tv vagnsskruvar (xtum) och tv flnsmuttrar (tum) p bda sidor fr att fsta botten p de nedre vnstra och hgra panelerna (Figure 3).



   Figure 3

   1. Nedre hgerpanel
   2. Muttrar (tum)
   3. Vagnsskruvar (xtum)
   4. Nedre vnsterpanel

7. Anvnd skruvar med runt huvud (5/16xtum) och flnsmuttrar (5/16tum) fr att montera vnster och hger drrmontering (Figure 4 och Figure 6).



   Figure 4

   1. Hger drrmontering
   2. Vnster drrmontering

8. Montera tv distansbrickor p varje drrmontering (en p den vre gngjrnssprinten och en p den nedre gngjrnssprinten). Se Figure 5.

   Note: Om drrens sprrpinne inte r korrekt instlld kan du behva lgga till eller ta bort brickor tills drren r korrekt instlld.



   Figure 5

   1. Distansbricka

9. Montera respektive drr genom att tr p gngjrnen p gngjrnssprintarna (Figure 6).



   Figure 6

10. Anvnd skruvar med runt huvud (5/16xtum) och flnsmuttrar (5/16tum) fr att montera handtaget p vnster sidopanel (Figure 7).



    Figure 7

    1. Handtag

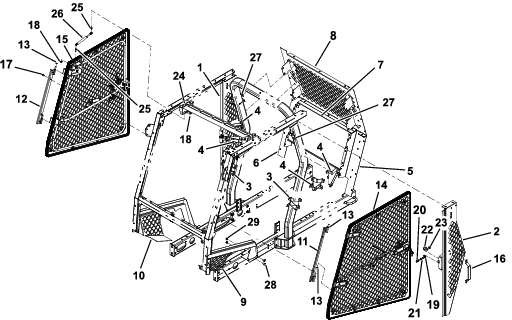

Figure 8

1. Hger sidopanel
2. Vnster sidopanel
3. Nedre std
4. vre std
5. Vnster bakpanel
6. Hger bakpanel
7. Nedre bakpanel
8. vre bakpanel
9. Nedre vnsterpanel
10. Nedre hgerpanel
11. Vnster drrmontering
12. Hger drrmontering
13. Distansbricka
14. Vnster drrenhet
15. Hger drrenhet
16. Handtag
17. Skruv med runt huvud (5/16xtum)
18. Flnsmutter (5/16tum)
19. Kam
20. Sprrpinne
21. Tryckbricka
22. Bultskydd
23. Kontramutter
24. Fjdermontering
25. Kultapp
26. Gasfjder
27. Monteringsfste
28. Vagnsskruv (3/8x7/8tum)
29. Flnsmutter (tum)

Delar som behövs till detta steg:

1. Kontrollera att du har justerat styrkonsolen till positionen lngst in.

2. Rikta in sprrpinnekammen efter ppningen p lsplattan i den position som visas i Figure 9.

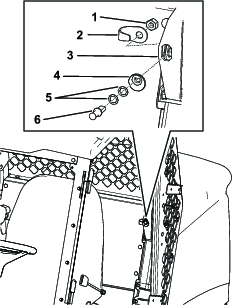

   Figure 9

   1. Kontramutter
   2. Bultskydd
   3. Lsplatta
   4. Sprrpinnekam
   5. Tryckbricka
   6. Sprrpinne

3. Fr in sprrpinnen (utan brickorna frst) i sprrpinnekammen (Figure 9).

   Note: Om sprrpinnen inte r centrerad i drrsprren ska du lgga till en eller tv tryckbrickor.

4. Rikta in sprrpinnen och kontramuttern p baksidan av lsplattans ppning (Figure 9).

5. Dra t kontramuttern p sprrpinnen fr hand (Figure 9).

1. Centrera sprrpinnen i dess monteringsfste p skenan (Figure 10).



   Figure 10

2. Stng drren helt och se var sprrpinnen kommer i kontakt med drrsprren.

   Note: Om sprrpinnen inte helt gr i drrsprren stter du en eller tv tryckbrickor mellan sprrpinnekammen och sprrpinnen.

3. Stng drren helt och mt hjden p O-listen till ttningsytan p hyttstngen och skerstll att mttet r mellan 1,9 och 2,2cm i enlighet med Figure 11.

   Note: Om den uppmtta hjden r strre n zonspecifikationen ska du vrida sprrpinnekammen 45° int mot hytten fr att erhlla det angivna mttet. Om den uppmtta hjde r lgre n zonspecifikationen ska du utfra samma procedur som ovan, fast t motsatt hll.

   Note: Sprrpinnen centrerar sig sjlv.



   Figure 11

   1. O-list
   2. Hyttstng
   3. 1,9–2,2cm

4. Dra t kontramuttern nr sprrpinnen nr 1,9–2,2cm i enlighet med Figure 11.

1. Lossa drrens sprrpinne s pass mycket att den kan fras uppt och nedt.

2. Placera ena nden av ett sprrband p den vre ramskenan och den andra nden p drrhandtaget (Figure 12).



   Figure 12

   1. Sprrband
   2. 1,3cm
   3. Skruv och mutter – gngjrn fr drr

3. Stng drren.

4. Lossa de fyra skruvarna och fyra muttrarna p drrens gngjrn (Figure 12).

5. Dra t sprrbandet fr att dra upp drren.

   Kontrollera att avstndet mellan drr och ram r 1,3cm.

6. Dra t skruvarna och muttrarna p drrens gngjrn och drrens sprrpinne.

7. Ta bort sprrbandet.

8. Upprepa proceduren med den andra drren.

   Note: Om du justerar drren kan detta leda till att sprren blir felinstlld. Fr att korrigera detta lgger du till tryckbrickor efter behov. Se Montera sprrpinnarna.

Delar som behövs till detta steg:

1. Montera varje sida p stdfstet med tv skruvar med runt huvud (5/16xtum) och tv flnsmuttrar (5/16tum). Se Figure 13.



   Figure 13

   1. Skruv med runt huvud (5/16xtum)
   2. Mutter (5/16tum)
   3. Stdfste (hger sida)

2. Anvnd tv kultappar och tv flnsmuttrar (5/16tum) p var sida fr att fsta fjdrarna vid drrgallermonteringarna och stdfstets frmsta hl (Figure 14).

   Note: Montera fjdrarna med cylindernden (bred) p drren och kolvnden (smal) p fjdermonteringen.



   Figure 14

   1. Kultapp
   2. Fjder
   3. Flnsmutter (5/16tum)

Delar som behövs till detta steg:

Note: Se Figure 15 och Figure 16 nr du utfr de fljande stegen.

1. Montera dubbelbeslaget mellan vltskyddets vre och nedre vindruteram.



   Figure 15

   1. Nit (6)
   2. vre monteringsbeslag
   3. Sidomonteringsbeslag
   4. Dubbelbeslag

2. Montera de tv sidomonteringsbeslagen i hlen p vltskyddsexpansionen med tv stolpar.

3. Montera det vre monteringsbeslaget i hlet p frontpanelen till vltskyddsexpansionen med tv stolpar.

4. Montera de nedre och vre vindrutorna med 13skruvar (5/16x 11/2tum), 13extra brickor, 13gummibussningar (0,79cm), 13gummibussningar (1,42cm) och 13 flnsmuttrar (5/16 tum).

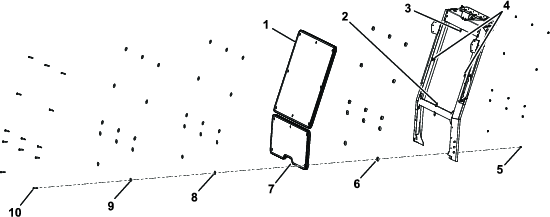

Figure 16

1. vre vindruta
2. Dubbelbeslag
3. vre monteringsbeslag
4. Sidomonteringsbeslag
5. Flnsmutter (3/8–18)
6. Gummibussning (1,42 cm)
7. Nedre vindruta
8. Gummibussning (0,79 cm)
9. Extra bricka
10. Ansatsskruv (5/16x11/4tum)

Figure 17

1. Bult
2. Bricka
3. Tunn gummibussning
4. Vindruta
5. Tjock gummibussning
6. Mutter

1. Kontrollera att alla fstelement r ordentligt tdragna.

2. Montera alla tillbehr som du tog bort tidigare, t.ex. lampor, p de vnstra och hgra panelerna.
