安全ケージキット

1. 平らな場所に駐車し、駐車ブレーキを掛け、カッティングユニットを降下させ、エンジンを停止し、キーを抜き取る。

2. ROPS にランプが取り付けられている場合には、ランプとその取り付け具を外す。

   Note: 外したランプなどは後で取り付けます。

3. 2 柱式 ROPS が延長されている場合は、 ROPS ライトの取り付けに使用しているサイドパネルを外す。

   Note: 対応する金具類は保管してください。

4. シートアセンブリを一番前側の位置ににセットする。

この作業に必要なパーツ

以下の作業については、Figure 8を参照のこと。

Note: 全部のパーツを仮止め状態にする。キットの組み付けが終了したら、全部の固定具を本締めする。

1. ボタンヘッドねじ（5/16 x 3/4"）とフランジナット（5/16"）で、左右のサイドパネルを取り付ける（Figure 1）。

   Note: パネルを取り付ける；パネル取り付け穴にあるキャリッジねじを使用する。

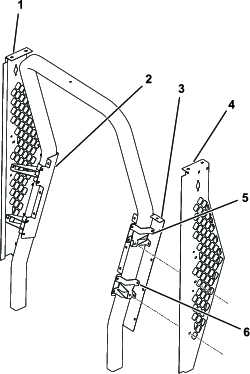

   Figure 1

   1. 右サイドパネル
   2. 右後パネル
   3. 左後パネル
   4. 左サイドパネル
   5. 上側サポート（長い）
   6. 下側サポート（短い）

2. 上側サポート（2個）と下側サポート（2個）を、左後パネルと右後パネルと共に取り付ける；ボタンンヘッドねじ（5/16 x "）とフランジナット（5/16"）を使用する（Figure 1）。

   Note: ケージの外からナットにアクセスできないように、キャリッジねじを取り付ける。

3. 下側の後部パネルを取り付ける；ボタンヘッドねじ（5/16 x "）とフランジナット（5/16"）を使用（Figure 2）。

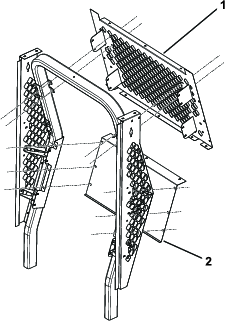

   Figure 2

   1. 上後スクリーン
   2. 下後パネル

4. 上側の後部スクリーンを取り付ける；ボタンヘッドねじ（5/16 x "）とフランジナット（5/16"）を使用（Figure 2）。

   Note: 上側の後部スクリーンを上方に跳ね上げて 2 柱式 ROPS 延長キットの後ルーフマウントの下にくるようにしてください。

5. キャリッジねじ（3/8 x 7/8"）とフランジナット（3/8"）、およびトラクションユニットと2柱 ROPS エクステンションキットのボルトは、下側の左右のパネルの取り付けに使用する（Figure 3）。

6. 左下側lパネルと右下側パネルの底辺部を固定する；キャリッジねじ（ x "）2 本とフランジナット（"）2 個を使用（Figure 3）。



   Figure 3

   1. 下右パネル
   2. ナット("）
   3. キャリッジねじ（ x "）
   4. 下左パネル

7. ボタンヘッドねじ（5/16 x "）とフランジナット（5/16"）は左右のドアマウントアセンブリの取り付けに使用する（Figure 4とFigure 6）。



   Figure 4

   1. 右ドアマウントアセンブリ
   2. 左ドアマウントアセンブリ

8. ドアマウントアセンブリそれぞれにスペーサを 2 個（1 個は上側ヒンジピンに、もう 1 個は下側ヒンジピンに）取り付ける；Figure 5を参照。

   Note: ドアのピンラッチが合わない場合、ワッシャを追加または減らしてドア位置を調整してください。



   Figure 5

   1. スペーサ

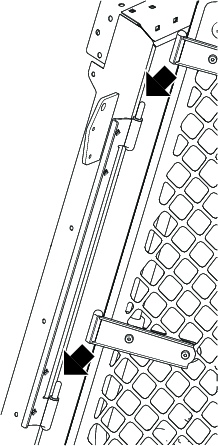

9. 各ドアを取り付ける；ドアのヒンジをヒンジピンに取り付ける（Figure 6）。



   Figure 6

10. ボタンヘッドねじ（5/16 x "）とフランジナット（5/16"）で、左側サイドパネルにハンドルを取り付ける（Figure 7）。



    Figure 7

    1. 握りハンドル

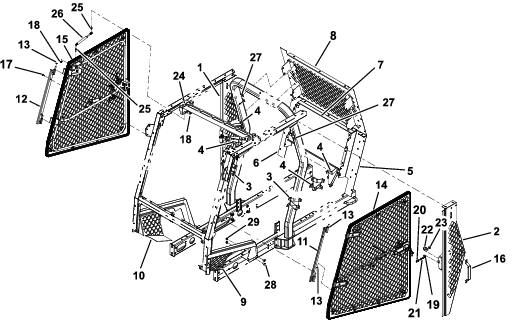

Figure 8

1. 右サイドパネル
2. 左サイドパネル
3. 下部サポート
4. 上部サポート
5. 左後パネル
6. 右後パネル
7. 下後パネル
8. 上後パネル
9. 下左パネル
10. 下右パネル
11. 左ドアマウントアセンブリ
12. 右ドアマウントアセンブリ
13. スペーサ
14. 左ドアアセンブリ
15. 右ドアアセンブリ
16. 取っ手
17. ボタンヘッドねじ（5/16 x "）
18. フランジナット（5/16"）
19. カム
20. ラッチピン
21. スラストワッシャ
22. ピンガード
23. ジャムナット
24. スプリングマウント
25. ボールスタッド
26. ガス充填スプリング
27. 取り付けブラケット
28. キャリッジねじ（ x "）
29. フランジナット（"）

この作業に必要なパーツ

1. コントロールコンソールが一番内側の位置ににセットされていることを確認する。

2. Figure 9に示すように、ラッチピンのカムをストライカプレートの開口部に合わせて取り付ける。

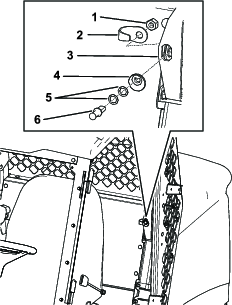

   Figure 9

   1. ジャムナット
   2. ピンガード
   3. ストライカブレート
   4. ラッチピンのカム
   5. スラストワッシャ
   6. ラッチピン

3. ラッチピン（最初はワッシャをつけずに）をラッチピンのカムに差し込む (Figure 9)。

   Note: ラッチピンがドアラッチの中央に来ない場合には、スラストワッシャを 1-2 枚入れる。

4. ラッチピンとジャムナットを、ストライカプレートの背面に合わせて取り付ける（Figure 9）。

5. ジャムナットをラッチピンに手締めする（Figure 9）。

1. ラッチピンを、レール上のラッチピン取り付けブラケットの中央に合わせる (Figure 10)。



   Figure 10

2. ドアを完全に閉じて、ラッチピンがドアラッチのどこに当たるかを調べる。

   Note: ラッチピンがドアラッチに完全に嵌らない場合は、ラッチピンのカムとラッチピンとの間にスラストワッシャを 1-2 枚入れる。

3. ドアを完全に閉めて、バブルシートからキャブレールのシール面までの高さを測り、この高さがFigure 11のように 19-22mm になっていることを確認する。

   Note: 高さが所定範囲を超えている場合には、ラッチピンのカムを45° キャブの内側に向けて回転させて高さを範囲内に収めてください。高さが所定範囲未満の場合には、逆方向に回転させて修正してください。

   Note: ラッチピンはひとりでに中央に収まります。



   Figure 11

   1. バブルシール
   2. キャブのレール
   3. 1.9-2.2 cm

4. ラッチピンが 1.9-2.2 cm に収まったら、Figure 11のようにジャムナットを締め付ける。

1. 上下にスライド調整ができる程度までドアラッチのピンをゆるめる。

2. ラチェットストラップの一方の端をフレームのレールに、もう一方の端をドアのハンドルに取り付ける（Figure 12）。



   Figure 12

   1. ラチェットストラップ
   2. 1.3cm
   3. ボルトとナット（ドアヒンジ）

3. ドアを閉める。

4. ドアヒンジのボルト（4本）とナット（4個）をゆるめる（Figure 12）。

5. ラチェットストラップを締めてドアを引き上げる。

   ドアと、フレームとの間のすきまを 13mm に調整する。

6. ドアヒンジとドアラッチピンのボルトとナットを締め付ける。

7. ラチェットストラップを取り外す。

8. もう一方のドアにも同じ作業を行う。

   Note: ドアの調整を行うとラッチの整列が合わなくなることがあります。必要に応じてスラストワッシャを追加してください；ラッチピンを組み付けるを参照。

この作業に必要なパーツ

1. ポートマウントの各サイドを取り付ける；ボタンヘッドねじ（5/16 x "）2本とフランジナット（5/16"）2個を使用する；Figure 13を参照。



   Figure 13

   1. ボタンヘッドねじ（5/16 x "）
   2. ナット（5/16"）
   3. サポートマウント（右側）

2. スプリングをドアケージアセンブリとスプリングマウントの一番前の穴に固定する；ボールスタッド（2本）、フランジナット（5/16"；2個）を使用する（Figure 14）。

   Note: スプリングを取り付ける；シリンダ側（幅広）をドアに、ピストン側（幅狭）をスプリングマウントに取り付ける。



   Figure 14

   1. ボールスタッド
   2. スプリング
   3. フランジナット（5/16"）

この作業に必要なパーツ

Note: 以下の作業については、Figure 15とFigure 16を参照のこと。

1. ROPS上の上下のウインドシールドフレームの間にデュアルタブマウントを取り付ける。



   Figure 15

   1. リベット（6本）
   2. トップタブマウント
   3. サイドタブマウント
   4. デュアルタブマウント

2. サイドタブマウント2個を、2柱 ROPS エクステンションのピラーカバーの穴に取り付ける。

3. トップタブマウントを、2柱 ROPS エクステンションの前パネルの穴に取り付ける。

4. 上下のウインドシールドアセンブリを固定する；ボルト（516 x 1"）13本、バックアップワッシャ13枚、ゴム製ブッシュ（長さ 0.31"）13個、ゴム製ブッシュ（長さ 0.56"）13個、フランジナット（5/16"）13個を使用する。

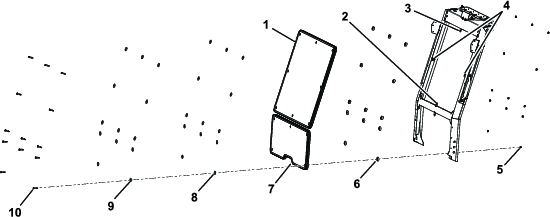

Figure 16

1. 上部ウインドシールド
2. デュアルタブマウント
3. トップタブマウント
4. サイドタブマウント
5. フランジナット（"-18）
6. ゴム製ブッシュ（長さ 0.56"）
7. 下部ウインドシールド
8. ゴム製ブッシュ（長さ 0.31"）
9. バックアップワッシャ
10. ショルダボルト（5/16 x 1"）

Figure 17

1. ボルト
2. ワッシャ
3. ゴム製の薄いブッシュ
4. ウインドシールド
5. ゴム製の厚いブッシュ
6. ナット

1. ボルトやナットが本締めされていることを確認する。

2. 先ほど外したライトなどをすべて左右のパネルに取り付ける。
