Kit de jaula de seguridad

1. Aparque la mquina en una superficie nivelada, accione el freno de estacionamiento, baje las unidades de corte, apague el motor y retire la llave del interruptor de encendido.

2. Si la mquina cuenta con luces en los postes del ROPS, retire las luces y los herrajes de montaje de los postes del ROPS.

   Note: Guarde las luces y los herrajes de montaje.

3. Si la mquina tiene una extensin de ROPS de 2 postes, retire los paneles laterales que se utilizan para montar las luces de los postes del ROPS.

   Note: Guarde las fijaciones correspondientes.

4. Mueva el asiento hacia delante hasta el tope.

Piezas necesarias en este paso:

Consulte Figure 8 mientras realiza los siguientes pasos.

Note: Monte todos los componentes sin apretar las fijaciones. Cuando termine de montar el kit, apriete todas las fijaciones.

1. Utilice tornillos de cabeza de botn (5/16" x ") y tuercas con arandela prensada (5/16") para instalar el panel lateral izquierdo y el panel lateral derecho (Figure 1).

   Note: Instale los paneles con los tornillos de cuello cuadrado insertados en la parte inferior de los taladros de montaje del panel.

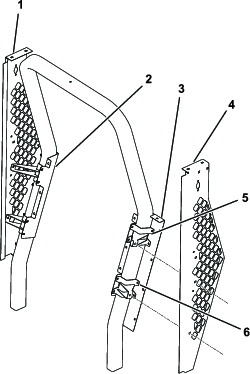

   Figure 1

   1. Panel lateral derecho
   2. Panel trasero derecho
   3. Panel trasero izquierdo
   4. Panel lateral izquierdo
   5. Soportes superiores (ms largos)
   6. Soportes inferiores (ms cortos)

2. Utilice tornillos de cabeza de botn (5/16" x ") y tuercas con arandela prensada (5/16") para instalar los 2 soportes superiores y los 2 soportes inferiores junto al panel trasero izquierdo y el panel trasero derecho (Figure 1).

   Note: Instale los tornillos de cuello cuadrado de manera que las tuercas no estn accesibles desde el exterior de la jaula.

3. Utilice tornillos de cabeza de botn (5/16" x ") y tuercas con arandela prensada (5/16") para instalar el panel trasero inferior (Figure 2).

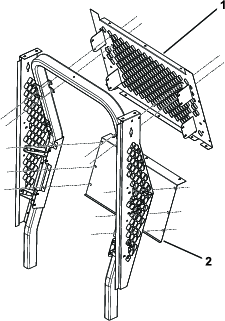

   Figure 2

   1. Rejilla trasera superior
   2. Panel trasero inferior

4. Utilice tornillos de cabeza de botn (5/16" x ") y tuercas con arandela prensada (5/16") para instalar la rejilla trasera superior (Figure 2).

   Note: Incline la rejilla trasera superior hacia arriba, debajo del soporte trasero del techo del kit de extensin de ROPS de 2 postes.

5. Utilice pernos de cuello cuadrado (" x "), tuercas con arandela prensada (") y los pernos suministrados con la unidad de traccin y el kit de extensin de ROPS de 2 postes para instalar el panel inferior izquierdo y el panel inferior derecho (Figure 3).

6. Utilice 2 tornillos de cuello cuadrado (" x ") y 2 tuercas con arandela prensada (") en cada lado para sujetar la parte inferior del panel inferior izquierdo y los paneles inferiores derechos (Figure 3).



   Figure 3

   1. Panel inferior derecho
   2. Tuercas (")
   3. Tornillos de cuello cuadrado (" x ")
   4. Panel inferior izquierdo

7. Utilice tornillos de cabeza de botn (5/16" x ") y tuercas con arandela prensada (5/16") para instalar el bastidor de la puerta izquierda y el bastidor de puerta derecha (Figure 4 y Figure 6).



   Figure 4

   1. Conjunto de bastidor de puerta derecha
   2. Conjunto de bastidor de puerta izquierda

8. Instale 2 espaciadores en cada conjunto de bastidor de puerta (1 en el pasador de la bisagra superior y 1 en el pasador de la bisagra inferior); consulte la Figure 5.

   Note: Si el pasador de cierre de la puerta est mal alineado, puede ser necesario aadir o retirar arandelas hasta que la puerta quede alineada.



   Figure 5

   1. Espaciador

9. Instale cada puerta deslizando las bisagras sobre los pasadores de las bisagras (Figure 6).



   Figure 6

10. Utilice tornillos de cabeza de botn (5/16" x ") y tuercas con arandela prensada (5/16") para instalar el agarradero en el panel izquierdo (Figure 7).



    Figure 7

    1. Agarradero

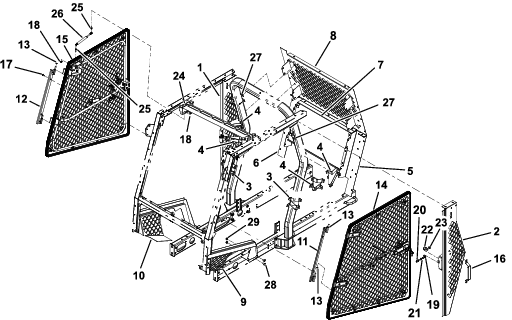

Figure 8

1. Panel lateral derecho
2. Panel lateral izquierdo
3. Soporte inferior
4. Soporte superior
5. Panel trasero izquierdo
6. Panel trasero derecho
7. Panel trasero inferior
8. Panel trasero superior
9. Panel inferior izquierdo
10. Panel inferior derecho
11. Conjunto de bastidor de puerta izquierda
12. Conjunto de bastidor de puerta derecha
13. Espaciador
14. Conjunto de puerta izquierda
15. Conjunto de puerta derecha
16. Tirador
17. Tornillo de cabeza de botn (5/16" x ")
18. Tuerca con arandela prensada (5/16")
19. Leva
20. Pasador de cierre
21. Arandela de empuje
22. Protector de pasador
23. Contratuerca
24. Bastidor de muelle
25. Esprrago con bola
26. Muelle de gas
27. Soporte de montaje
28. Tornillo de cuello cuadrado – " x "
29. Tuerca con arandela prensada (")

Piezas necesarias en este paso:

1. Asegrese de que ha movida la consola de control todo lo posible hacia dentro.

2. Alinee la leva de pasador con la abertura en la placa del cerradero en la posicin mostrada en la Figure 9.

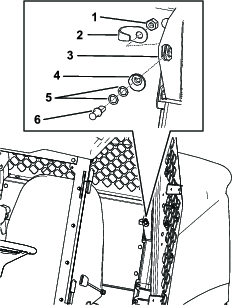

   Figure 9

   1. Contratuerca
   2. Protector de pasador
   3. Placa de cerradero
   4. Leva de pasador
   5. Arandela de empuje
   6. Pasador de cierre

3. Inserte el pasador (primero sin las arandelas) en la leva de pasador (Figure 9).

   Note: Si el pasador del cierre no est centrado en el cierre de la puerta, aada 1 o 2 de las arandelas de empuje.

4. Alinee el pasador del cierre y la contratuerca en la parte rasera de la abertura en la placa del cerradero (Figure 9).

5. Apriete con las manos la contratuerca sobre el pasador del cierre (Figure 9).

1. Centre el pasador de cierre en el soporte de montaje del pasador de cierre del ral (Figure 10).



   Figure 10

2. Cierre la puerta por completo y vea dnde entra en contacto el pasador del cierre con el cierre de la puerta.

   Note: Si el pasador del cierre no se conecta completamente con el cierre de la puerta, aada 1 o 2 de las arandelas de empuje entre la leva de pasador y el pasador de cierre.

3. Cierre la puerta por completo y mida la altura del sello tipo burbuja hasta la superficie sellante del ral de la cabina y asegrese de que la medida se encuentra entre 1,9 y 2,2cm, tal y como se muestra en la Figure 11.

   Note: Si la altura medida es superior a la especificacin de la zona, gire la leva de pasador 45° hacia el interior de la cabina para llegar a la medida especificada. Si la altura medida es inferior a la especificacin de la zona, realice lo contrario al procedimiento indicado anteriormente.

   Note: El pasador de cierre se centra automticamente.



   Figure 11

   1. Sello tipo burbuja
   2. Ral de la cabina
   3. 1,9 a 2,2 cm

4. Apriete la contratuerca una vez que el pasador del cierre llegue a entre 1,9 y 2,2cm, tal y como se muestra en la Figure 11.

1. Afloje el pasador de cierre de la puerta justo lo suficiente para permitir que se deslice hacia arriba y hacia abajo.

2. Coloque un extremo de una correa con carraca sobre el ral superior del bastidor y el otro extremo en el tirador de la puerta (Figure 12).



   Figure 12

   1. Correa con carraca
   2. 1,3 cm
   3. Perno y tuerca — bisagra de la puerta

3. Cierre la puerta.

4. Afloje los 4 pernos y las 4 tuercas de la bisagra de la puerta (Figure 12).

5. Apriete la correa con carraca para mover la puerta hacia arriba.

   Asegrese de que la distancia entre la puerta y el bastidor es de 1,3 cm.

6. Apriete los pernos y las tuercas de la bisagra de la puerta y del pasador de cierre de la puerta.

7. Retire la correa con carraca.

8. Repita el procedimiento con la otra puerta.

   Note: Al ajustar la puerta, el pasador de cierre puede perder la alineacin. Para corregir, aada arandelas de empuje segn sea necesario; consulte Montaje de los topes de enganche.

Piezas necesarias en este paso:

1. Instale cada lado del soporte de montaje con 2 tornillos de cabeza de botn (5/16" x ") y 2 tuercas con arandela prensada (5/16"); consulte la Figure 13.



   Figure 13

   1. Tornillo de cabeza de botn (5/16" x ")
   2. Tuerca, (5/16")
   3. Soporte de montaje (lado derecho)

2. Utilice 2 esprragos con bola y 2 tuercas con arandela prensada (5/16") para sujetar los muelles a las puertas de la jaula y a los taladros delanteros del soporte de montaje (Figure 14).

   Note: Instale los muelles con el extremo del cilindro (ancho) en la puerta y el extremo del pistn (estrecho) en el bastidor de la puerta.



   Figure 14

   1. Esprrago con bola
   2. Muelle
   3. Tuerca con arandela prensada (5/16")

Piezas necesarias en este paso:

Note: Consulte Figure 15 y Figure 16 mientras realiza los siguientes pasos.

1. Instale el bastidor de pestaa doble entre la estructura del parabrisas inferior y superior en el ROPS.



   Figure 15

   1. Remache (6)
   2. Bastidor de pestaa superior
   3. Bastidor de pestaa lateral
   4. Bastidor de pestaa doble

2. Instale las 2 pestaas de montaje laterales en los orificios provistos en la cubierta del pilar de la Extensin del ROPS de 2 postes.

3. Instale la pestaa de montaje superior en el orificio provisto del panel delantero de la extensin del ROPS de 2 postes.

4. Instale los parabrisas inferior y superior con 13 pernos (5/16" x 1"), 13 arandelas de respaldo, 13 casquillos de goma (0,31" de largo), 13 casquillos de goma (0,56" de largo) y 13 tuercas con arandela prensada (5/16").

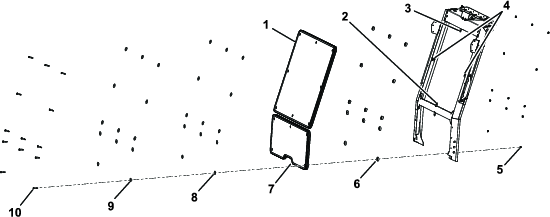

Figure 16

1. Parabrisas superior
2. Bastidor de pestaa doble
3. Bastidor de pestaa superior
4. Pestaas de montaje laterales
5. Tuerca con arandela prensada ( – 18)
6. Casquillo de goma (0,56" de largo)
7. Parabrisas inferior
8. Casquillo de goma (0,31" de largo)
9. Arandela de respaldo
10. Perno de cuello largo (5/16" x 1")

Figure 17

1. Perno
2. Arandela
3. Casquillo de goma fino
4. Parabrisas
5. Casquillo de goma grueso
6. Tuerca

1. Asegrese de que todas las fijaciones estn firmemente apretadas.

2. Instale cualquier elemento que retirara anteriormente, como las luces, en los paneles izquierdo y derecho.
