Kit de grade de segurana

1. Estacione a mquina para uma superfcie plana, engate o travo de mo, desa as unidades de corte, desligue o motor e retire a chave da ignio.

2. Se a mquina tiver luzes nas colunas ROPS, remova as luzes e as ferragens de montagem das mesmas.

   Note: Guarde as luzes e o hardware de montagem.

3. Se a sua mquina tiver a extenso de duas colunas ROPS, retire os painis laterais que so utilizados para montar as luzes das colunas ROPS.

   Note: Guarde todas as peas correspondentes.

4. Posicione o conjunto do banco na posio frontal mais afastada.

Peças necessárias para este passo:

Consulte Figure 8 enquanto desempenha os seguintes passos.

Note: Verifique se todas as peas esto montadas sem estar apertadas. Realize a montagem do kit; em seguida, aperte todas as fixaes.

1. Utilize parafusos de cabea de tremoo (5/16 pol. x pol.) e porcas flangeadas (5/16pol.) para instalar o painel do lado esquerdo e o painel do lado direito (Figure 1).

   Note: Instale os painis com os parafusos de carroaria inseridos na parte inferior dos furos de montagem do painel.



   Figure 1

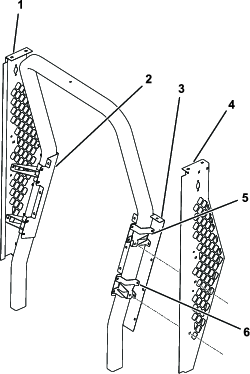

   1. Painel lateral direito
   2. Painel traseiro direito
   3. Painel traseiro esquerdo
   4. Painel lateral esquerdo
   5. Suportes superiores (mais compridos)
   6. Suportes inferiores (mais curtos)

2. Utilize parafusos de cabea de tremoo (5/16 pol. x pol.) e porcas flangeadas (5/16pol.) para instalar os dois suportes superiores e dois suportes inferiores juntamente com o painel traseiro esquerdo e painel traseiro direito (Figure 1).

   Note: Instale os parafusos de carroaria de forma a que as porcas no fiquem acessveis a partir do exterior da grade.

3. Utilize parafusos de cabea de tremoo (5/16 pol. x pol.) e porcas flangeadas (5/16 pol.) para instalar o painel traseiro inferior (Figure 2).



   Figure 2

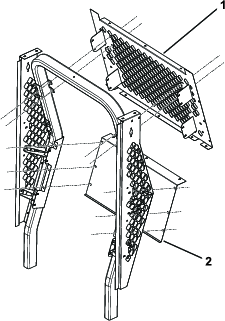

   1. Filtro superior traseiro
   2. Painel traseiro inferior

4. Utilize parafusos de cabea de tremoo (5/16 pol. x pol.) e porcas flangeadas (5/16 pol.) para instalar o painel traseiro superior (Figure 2).

   Note: Incline o filtro traseiro superior para cima por baixo da montagem traseira do teto do kit de extenso do ROPS de duas colunas.

5. Utilize parafusos de carroaria ( pol. x pol.) e porcas flangeadas ( pol.) e os parafusos fornecidos com a unidade de trao e kit de extenso do ROPS de duas colunas para instalar o painel inferior esquerdo e o painel inferior direito (Figure 3).

6. Utilize dois parafusos de carroaria ( pol. x pol.) e duas porcas flangeadas ( pol.) em cada lado para prender a parte inferior do painel inferior esquerdo e do painel inferior direito (Figure 3).



   Figure 3

   1. Painel direito inferior
   2. Porcas (")
   3. Parafusos de carroaria (pol. x pol.)
   4. Painel esquerdo inferior

7. Utilize parafusos de cabea de tremoo (5/16 pol. x pol.) e porcas flangeadas (5/16 pol.) para instalar o conjunto de montagem da porta esquerda e o conjunto de montagem da porta direita (Figure 4 e Figure 6).

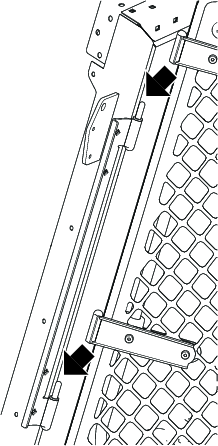

   Figure 4

   1. Conjunto de montagem da porta direita
   2. Conjunto de montagem da porta esquerda

8. Instale dois espaadores em cada conjunto de montagem de porta (1 no pino da dobradia superior e 1 no pino da dobradia inferior); consulte a Figure 5.

   Note: Se o trinco do pino da porta estiver desalinhado, pode ser necessrio adicionar ou remover anilhas at que a porta fique alinhada.



   Figure 5

   1. Espaador

9. Instale cada porta deslizando as dobradias para os pinos da dobradia (Figure 6).



   Figure 6

10. Utilize parafusos de cabea de tremoo (5/16 pol. x pol.) e porcas flangeadas (5/16 pol.) para instalar a pega no painel do lado esquerdo (Figure 7).



    Figure 7

    1. Pega de agarrar

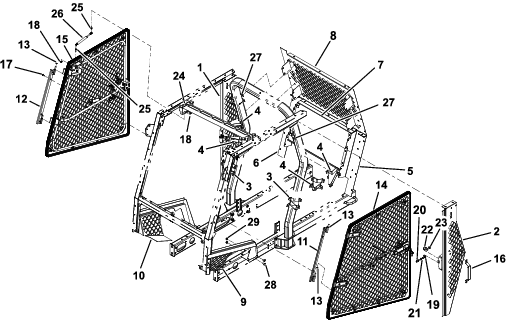

Figure 8

1. Painel lateral direito
2. Painel lateral esquerdo
3. Suporte inferior
4. Suporte superior
5. Painel traseiro esquerdo
6. Painel traseiro direito
7. Painel traseiro inferior
8. Painel traseiro superior
9. Painel esquerdo inferior
10. Painel direito inferior
11. Conjunto de montagem da porta esquerda
12. Conjunto de montagem da porta direita
13. Espaador
14. Conjunto da porta esquerda
15. Conjunto da porta direita
16. Pega
17. Parafuso de cabea de tremoo (5/16pol. x pol.)
18. Porca flangeada (5/16 pol.)
19. Excntrico
20. Pino de bloqueio
21. Anilha de encosto
22. Proteo do pino
23. Porca de segurana
24. Montagem da mola
25. Pino esfrico
26. Mola a gs
27. Suporte de montagem
28. Parafuso de carroaria (pol. x pol.)
29. Porca flangeada (pol.)

Peças necessárias para este passo:

1. Certifique-se de que ajustou a consola de controlo posio mais interior.

2. Alinhe o excntrico do pino do trinco com a abertura na placa do percutor na posio mostrada na Figure 9.



   Figure 9

   1. Porca de segurana
   2. Proteo do pino
   3. Placa do percutor
   4. Excntrico do pino de bloqueio
   5. Anilha de encosto
   6. Pino de bloqueio

3. Insira o pino do trinco (sem as anilhas primeiro) no excntrico do pino do trinco (Figure 9).

   Note: Se o pino do trinco no estiver centrado no trinco da porta, junte uma ou duas anilhas de encosto.

4. Alinhe o pino do trinco e a porca de bloqueio no lado traseiro da abertura na placa do percutor (Figure 9).

5. Aperte a porca de bloqueio no pino do trinco mo (Figure 9).

1. Centre o pino do trinco no suporte de montagem do trinco do pino na calha (Figure 10).



   Figure 10

2. Feche a porta completamente e veja onde o pino do trinco entra em contacto com o trinco da porta.

   Note: Se o pino do trinco no estiver completamente engatado no trinco da porta, junte uma ou duas anilhas de encosto entre o excntrico do pino do trinco e o pino do trinco.

3. Feche a porta completamente e mea a altura entre o vedante hermtico e a superfcie do vedante na travessa da cabina e certifique-se de que a medio de 1,9 a 2,2cm, como se mostra na Figure 11.

   Note: Se a altura medida for superior especificao da zona, rode o excntrico do pino do trinco 45° para dentro da cabina para obter a medida especificada. Se a altura medida for inferior especificao da zona, faa o procedimento oposto ao acima descrito.

   Note: O pino do trinco vai centrar-se sozinho.



   Figure 11

   1. Vedante hermtico
   2. Travessa da cabina
   3. 1,9 a 2,2cm

4. Aperte a porca de bloqueio assim que o pino do trinco chegar a 1,9 a 2,2cm, como se mostra na Figure 11.

1. Desaperte o pino do trinco da porta apenas o suficiente para permitir deslizar para cima e para baixo.

2. Coloque uma extremidade de uma cinta de roquete na calha da estrutura superior e a outra extremidade na pega da porta (Figure 12).



   Figure 12

   1. Cinta de roquete
   2. 1,3cm
   3. Parafuso e porca – dobradia da porta

3. Feche a porta.

4. Desaperte os quatro parafusos e as quatro porcas da dobradia da porta (Figure 12).

5. Aperte a cinta de roquete para empurrar a porta para cima.

   Certifique-se de que a medida da folga entre a porta e a estrutura de 1,3 cm.

6. Aperte os parafusos e as porcas na dobradia da porta e pino do trinco da porta.

7. Remova a cinta do roquete.

8. Repita o procedimento para a outra porta.

   Note: Ajustar a porta pode fazer com que o trinco fique desalinhado. Para corrigir, adicione anilhas de encosto consoante o necessrio; consulte a Montagem dos pinos do trinco.

Peças necessárias para este passo:

1. Instale cada lado da montagem de apoio com dois parafusos de cabea de tremoo (5/16 pol. x pol.) e duas porcas flangeadas (5/16 pol.); consulte a Figure 13.



   Figure 13

   1. Parafuso de cabea de tremoo (5/16pol. x pol.)
   2. Porca (5/16pol.)
   3. Montagem de apoio (lado direito)

2. Utilize dois pinos esfricos e duas porcas flangeadas (5/16 pol.) em cada lado para prender as molas nos conjuntos da grade da porta e furos mais frente da montagem de apoio (Figure 14).

   Note: Instale as molas com as extremidade do cilindro (larga) na porta e a extremidade do pisto (estreita) na montagem da porta.



   Figure 14

   1. Pino esfrico
   2. Mola
   3. Porca flangeada (5/16 pol.)

Peças necessárias para este passo:

Note: Consulte Figure 15 e Figure 16 enquanto desempenha os seguintes passos.

1. Instale a montagem de patilha dupla entre a estrutura do para-brisas superior e inferior no ROPS.



   Figure 15

   1. Rebite (6)
   2. Montagem de patilha superior
   3. Montagem de patilha lateral
   4. Montagem da patilha dupla

2. Instale as duas montagens de patilha lateral nos orifcios disponibilizados na cobertura da coluna da extenso do ROPS de duas colunas.

3. Instale a montagem de patilha superior no orifcio disponibilizado no painel frontal da extenso do ROPS de duas colunas.

4. Instale os conjuntos de para-brisas superior e inferior com 13 parafusos (5/16 pol. x 1pol.), 13 anilhas de reforo, 13 casquilhos de borracha (0,31 pol. de comprimento), 13 casquilhos de borracha (0,56 pol. de comprimento) e 13 porcas flangeadas (5/16 pol.).

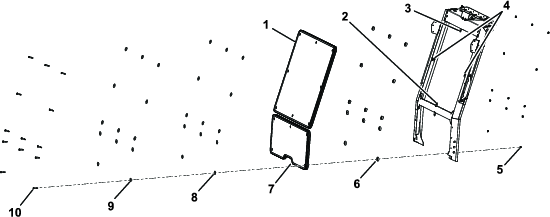

Figure 16

1. Para-brisas superior
2. Montagem da patilha dupla
3. Montagem de patilha superior
4. Montagens de patilha lateral
5. Porca flangeada (-18)
6. Casquilho de borracha (0,56 pol. de comprimento)
7. Para-brisas inferior
8. Casquilho de borracha (0,31 pol. de comprimento)
9. Anilha de reforo
10. Parafuso com olhal (5/16pol. x1pol.)

Figure 17

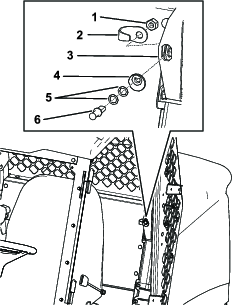

1. Parafuso
2. Anilha
3. Casquilho de borracha fino
4. Pra-brisas
5. Casquilho de borracha grosso
6. Porca

1. Certifique-se de que todos os dispositivos de fixao esto bem apertados.

2. Instale quaisquer acessrios que tenha removido previamente, tais como luzes, nos painis esquerdo e direito.
