안전 및 보안 케이지 키트

1. 수평면에 장비를 주차하고 주차 브레이크를 걸고 커팅 유닛을 내리고 엔진을 끄고 점화 스위치에서 키를 뺍니다.

2. 장비의 ROPS 포스트에 조명이 있으면, ROPS 포스트에서 조명과 마운팅 하드웨어를 분리합니다.

   Note: 조명과 마운팅 하드웨어를 보관해 둡니다.

3. 장비에 2 포스트 ROPS 익스텐션이 있으면, ROPS 포스트 조명을 장착하는 데 사용된 측면 패널을 분리합니다.

   Note: 해당 하드웨어를 보관해 둡니다.

4. 시트 어셈블리를 가장 앞쪽 위치로 배치합니다.

이 절차를 수행하는 데 필요한 부품:

다음 단계를 수행하면서 Figure 8를 참조하십시오.

Note: 모든 부품이 느슨하게 조립되어 있는지 확인합니다. 키트 조립을 완료한 다음, 모든 패스너를 조입니다.

1. 버튼 헤드 나사(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 왼쪽 측면 패널과 오른쪽 측면 패널을 설치합니다(Figure 1).

   Note: 캐리지 나사를 패널 마운팅 구멍의 하단에 끼운 상태로 패널을 설치합니다.

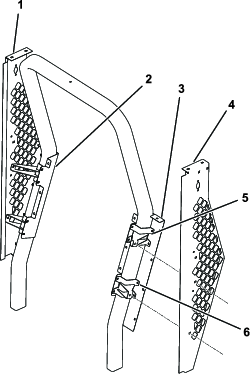

   Figure 1

   1. 오른쪽 측면 패널
   2. 오른쪽 후방 패널
   3. 왼쪽 후방 패널
   4. 왼쪽 측면 패널
   5. 상부 서포트(더 긴 쪽)
   6. 하부 서포트(더 짧은 쪽)

2. 버튼 헤드 나사(5/16 x 인치)와 플랜지 너트(5/16 인치)를 사용하여 왼쪽 후방 패널과 오른쪽 후방 패널(Figure 1)을 따라 상부 서포트 2개와 하부 서포트 2개를 설치합니다.

   Note: 케이지 바깥쪽에서 너트에 접근할 수 없도록 캐리지 나사를 설치합니다.

3. 버튼 헤드 나사(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 하부 후방 패널을 설치합니다(Figure 2).

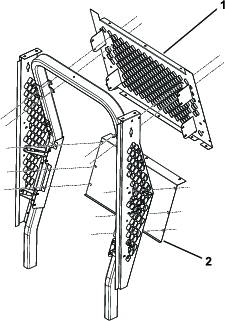

   Figure 2

   1. 상단 후방 화면
   2. 하부 후방 패널

4. 버튼 헤드 나사(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 상단 후방 화면을 설치합니다(Figure 2).

   Note: 2 포스트 ROPS 익스텐션 키트의 후방 루프 마운트 밑에서 상단 후방 스크린을 위로 기울입니다.

5. 캐리지 나사( x 인치), 그리고 트랙션 유닛 및 2 포스트 ROPS 익스텐션 키트와 함께 공급된 플랜지 너트( 인치)와 볼트를 사용하여 하부 왼쪽 패널과 하부 오른쪽 패널을 설치합니다(Figure 3).

6. 각 측면에 있는 2개의 캐리지 나사( x 인치)와 2개의 플랜지 너트( 인치)를 사용하여 하부 왼쪽 패널과 하부 오른쪽 패널의 하단을 고정합니다(Figure 3).



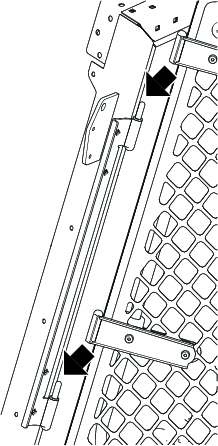

   Figure 3

   1. 하부 오른쪽 패널
   2. 너트( 인치)
   3. 캐리지 나사( x 인치)
   4. 하부 왼쪽 패널

7. 버튼 헤드 나사(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 왼쪽 도어 마운트 어셈블리와 오른쪽 도어 마운트 어셈블리를 설치합니다(Figure 4 및 Figure 6).



   Figure 4

   1. 오른쪽 도어 마운트 어셈블리
   2. 왼쪽 도어 마운트 어셈블리

8. 각 도어 마운트 어셈블리에 2개의 스페이서(상부 힌지 핀에 1개와 하부 힌지 핀에 1개)를 설치합니다. Figure 5 참조.

   Note: 도어 핀 래치가 정렬이 되지 않으면, 도어가 정렬될 때까지 와셔를 추가하거나 빼야 할 것입니다.



   Figure 5

   1. 스페이서

9. 경첩을 경첩 핀 쪽으로 밀어서 각 도어를 설치합니다 (Figure 6).



   Figure 6

10. 버튼 헤드 나사(5/16 x 인치) 및 플랜지 너트(5/16 인치)를 사용하여 왼쪽 측면 패널에 손잡이를 설치합니다(Figure 7).



    Figure 7

    1. 손잡이

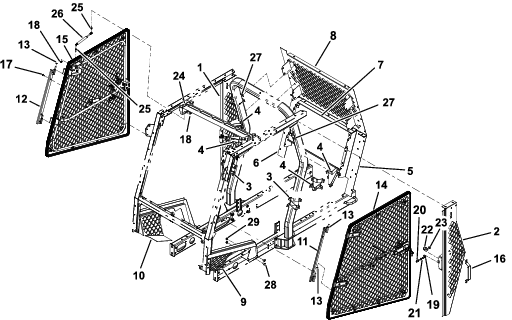

Figure 8

1. 오른쪽 측면 패널
2. 왼쪽 측면 패널
3. 하부 서포트
4. 상부 서포트
5. 왼쪽 후방 패널
6. 오른쪽 후방 패널
7. 하부 후방 패널
8. 상단 후방 패널
9. 하부 왼쪽 패널
10. 하부 오른쪽 패널
11. 왼쪽 도어 마운트 어셈블리
12. 오른쪽 도어 마운트 어셈블리
13. 스페이서
14. 왼쪽 도어 어셈블리
15. 오른쪽 도어 어셈블리
16. 핸들
17. 버튼 헤드 나사(5/16 x 인치)
18. 플랜지 너트(5/16 인치)
19. 캠
20. 래치 핀
21. 스러스트 워셔
22. 핀 가드
23. 잼 너트
24. 스프링 마운트
25. 볼 스터드
26. 가스 스프링
27. 장착 브래킷
28. 캐리지 나사( x 인치)
29. 플랜지 너트( 인치)

이 절차를 수행하는 데 필요한 부품:

1. 제어 콘솔을 가장 안쪽 위치로 조정했는지 확인합니다.

2. 스트라이커 플레이트의 구멍이 Figure 9에 나오는 위치에 오도록 래치 핀 캠을 맞춥니다.

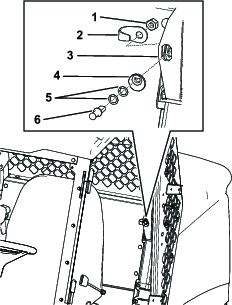

   Figure 9

   1. 잼 너트
   2. 핀 가드
   3. 스트라이커 플레이트
   4. 래치 핀 캠
   5. 스러스트 워셔
   6. 래치 핀

3. 래치 핀을 (처음에는 와셔가 없는 상태로) 래치 핀 캠 안으로 삽입합니다(Figure 9).

   Note: 래치 핀이 도어 래치의 가운데에 오지 않으면, 스러스트 와셔를 1~2개 추가합니다.

4. 래치 핀과 잼 너트를 스트라이커 플레이트의 구멍의 뒷면에 나란히 맞춥니다(Figure 9).

5. 잼 너트를 래치 핀에 대고 손으로 조입니다(Figure 9).

1. 레일의 래치-핀-마운트 브래킷에서 래치 핀을 가운데에 맞춥니다(Figure 10).



   Figure 10

2. 도어를 완전히 닫고 래치 핀이 도어 래치와 닿는 위치를 봅니다.

   Note: 래치 핀이 도어 래치와 완전히 맞물리지 않으면, 래치 핀 캠과 래치 핀 사이에 스러스트 와셔를 1~2개 추가합니다.

3. 도어를 완전히 닫고 캡 레일의 씰링 표면까지 버블 씰의 높이를 측정하여, Figure 11에 나오는 것처럼 측정값이 1.9~2.2cm인지 확인합니다.

   Note: 측정된 높이가 영역 규격보다 크면 래치 핀 캠을 캡의 안쪽 방향으로 45° 돌려서 규정된 측정값이 나오게 하십시오. 측정된 높이가 영역 규격보다 작으면 위의 절차를 반대로 수행하십시오.

   Note: 래치 핀은 자동으로 중심이 맞추어집니다.



   Figure 11

   1. 버블 씰
   2. 캡 레일
   3. 1.9~2.2cm

4. Figure 11에 나오는 것처럼 래치 핀이 1.9~2.2cm에 도달하면 잼 너트를 조입니다.

1. 도어 래치 핀을 밀어서 위 또는 아래로 이동할 수 있을 정도로 래치 핀을 느슨하게 풉니다.

2. 래칫 스트랩의 한쪽 끝을 상단 프레임 레일에 배치하고 다른쪽 끝을 도어 핸들에 배치합니다(Figure 12).



   Figure 12

   1. 래칫 스트랩
   2. 13mm
   3. 볼트 및 너트 - 도어 경첩

3. 도어를 닫습니다.

4. 도어 경첩에서 4개의 볼트와 4개의 너트를 느슨하게 풉니다(Figure 12).

5. 래칫 스트랩을 단단하게 조여 도어를 위로 당깁니다.

   도어와 프레임 사이의 간극 측정값이 13mm인지 확인합니다.

6. 도어 경첩과 도어 래치 핀의 볼트와 너트를 조입니다.

7. 래칫 스트랩을 분리합니다.

8. 다른쪽 도어에 대해 이 절차를 반복합니다.

   Note: 도어를 조정하면 래치 정렬이 사라질 수 있습니다. 시정하려면, 필요한 만큼 스러스트 와셔를 추가합니다. 래치 핀 조립를 참조하십시오.

이 절차를 수행하는 데 필요한 부품:

1. 2개의 버튼 헤드 나사(5/16 x 인치) 및 2개의 플랜지 너트(5/16 인치)를 사용하여 서포트 마운트의 각 측면을 설치합니다. Figure 13를 참조하십시오.



   Figure 13

   1. 버튼 헤드 나사(5/16 x 인치)
   2. 너트(5/16 인치)
   3. 서포트 마운트 (오른쪽 측면)

2. 2개의 볼 스터드와 2개의 플랜지 너트(5/16 인치)를 사용하여 도어 케이지 어셈블리와 서포트 마운트의 제일 앞쪽 구멍에 스프링을 고정합니다(Figure 14).

   Note: 실린더 엔드(넓은 쪽)이 도어에 오고 피스톤 엔드(좁은 쪽)이 스프링 마운트에 오도록 스프링을 설치합니다.



   Figure 14

   1. 볼 스터드
   2. 스프링
   3. 플랜지 너트(5/16 인치)

이 절차를 수행하는 데 필요한 부품:

Note: 다음 단계를 수행하면서 Figure 15 및 Figure 16를 참조하십시오.

1. ROPS에서 상부 윈드실드와 하부 윈드실드 사이에 듀얼 탭 마운트를 설치합니다.



   Figure 15

   1. 리벳 (6)
   2. 상단 탭 마운트
   3. 측면 탭 마운트
   4. 듀얼 탭 마운트

2. 2개의 측면 탭 마운트를 2 포스트 ROPS 익스텐션 필러 커버에 있는 구멍에 설치합니다.

3. 2 포스트 ROPS 익스텐션 전방 패널에 있는 구멍에 상단 탭 마운트를 설치합니다.

4. 13개의 볼트(5/16 x 1 인치), 13개의 백업 와셔, 13개의 고무 부싱(0.31 인치 길이), 13개의 고무 부싱(0.56 인치 길이), 그리고 13개의 플랜지 너트(5/16 인치)를 사용하여 하부와 상부 윈드실드 어셈블리를 설치합니다.

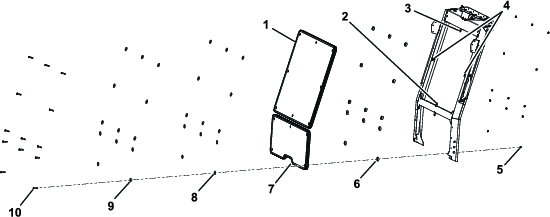

Figure 16

1. 상부 윈드실드
2. 듀얼 탭 마운트
3. 상단 탭 마운트
4. 측면 탭 마운트
5. 플랜지 너트(-18 인치)
6. 고무 부싱 (0.56 인치 길이)
7. 하부 윈드실드
8. 고무 부싱 (0.31 인치 길이)
9. 백업 와셔
10. 숄더 볼트(5/16 x 1 인치)

Figure 17

1. 볼트
2. 와셔
3. 얇은 고무 부싱
4. 윈드쉴드
5. 두꺼운 고무 부싱
6. 너트

1. 모든 패스너를 조였는지 확인합니다.

2. 이전에 분리한 부속 장치(예: 조명)가 있으면 왼쪽과 오른쪽 패널에 설치합니다.
