Sikkerhets- og beskyttelsessett for frerhus

1. Parker maskinen p en jevn flate, koble inn parkeringsbremsen, senk klippeenhetene, sl av motoren, og ta nkkelen ut av tenningen.

2. Hvis maskinen har lys p veltebeskyttelsesstolpene, fjern lysene og monteringsdelene fra veltebeskyttelsesstolpene.

   Note: Ta vare p lysene og monteringsdelene.

3. Hvis maskinen har en veltebeskyttelsesforlengelse med to stolper, fjern sidepanelene som brukes til montere lysene p veltebeskyttelsesstolpene.

   Note: Ta vare p alle delene som fjernes.

4. Plasser seteenheten i den fremste stillingen.

Deler som er nødvendige for dette trinnet:

Se Figure 8 nr du utfrer de flgende trinnene.

Note: Pse at alle delene er lst monterte. Fullfr monteringen av settet og stram s til alle festene.

1. Bruk skruer med halvrundt hode (5/16 x tomme) og flensmuttere (5/16tomme) for montere venstre og hyre sidepanel (Figure 1).

   Note: Monter panelene med lseskruer inn i bunnen i panelets monteringshull

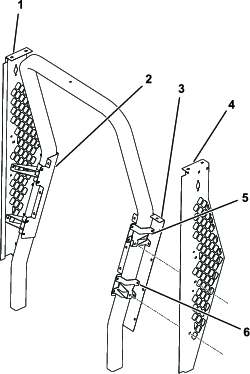

   Figure 1

   1. Hyre sidepanel
   2. Hyre bakpanel
   3. Venstre bakpanel
   4. Venstre sidepanel
   5. vre sttte (lengre)
   6. Nedre sttte (kortere)

2. Bruk skruer med halvrundt hode (5/16 x tomme) og flensmuttere (5/16tomme) for montere de to vre og de to nedre stttene sammen med venstre og hyre bakpanel (Figure 1).

   Note: Monter lseskruene slik at mutterne ikke er tilgjengelige fra utsiden av frerhuset.

3. Bruk skruer med halvrundt hode (5/16 x tomme) og flensmuttere (5/16tomme) for montere det nedre bakpanelet (Figure 2).

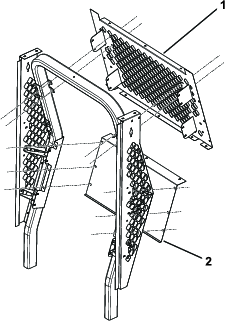

   Figure 2

   1. vre bakre skjerm
   2. Nedre bakpanel

4. Bruk skruer med halvrundt hode (5/16 x tomme) og flensmuttere (5/16tomme) for montere den vre bakskjermen (Figure 2).

   Note: Vipp den vre bakskjermen opp under det bakre takfestet ved forlengelsessettet der de to stolpene for veltebeskyttelse er.

5. Bruk lseskruer ( x tomme) og flensmuttere (tomme) samt boltene som flger med trekkenheten og forlengelsessettet med to stolper for veltebeskyttelse, for montere det nedre venstre og nedre hyre panelet (Figure 3).

6. Bruk to lseskruer ( x tomme) og to flensmuttere ( tomme) p hver side for feste bunnen av det nedre, venstre og panelet og de nedre, hyre panelene (Figure 3).



   Figure 3

   1. Nedre, hyre panel
   2. Muttere ( tomme)
   3. Lseskruer ( x tomme)
   4. Nedre, venstre panel

7. Bruk skruer med halvrundt hode (5/16 x tomme) og flensmuttere (5/16tomme) for montere venstre og hyre drfesteenhet (Figure 4 og Figure 6).



   Figure 4

   1. Hyre drfesteenhet
   2. Venstre drfesteenhet

8. Monter to avstandsstykker p hver drfesteenhet (1 p vre hengeselsplint og 1 p nedre hengselsplint). Se Figure 5.

   Note: Hvis drstiftlsen er ujevn, kan det vre ndvendig legge til eller fjerne skivene til dren er jevn igjen.



   Figure 5

   1. Avstandsstykke

9. Monter drene ved skyve hengslene inn p hengselsplintene (Figure 6).

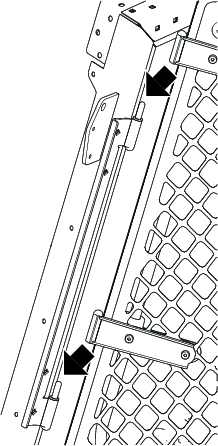

   Figure 6

10. Bruk skruer med halvrundt hode (5/16 x tomme) og flensmuttere (5/16 tomme) til montere gripehndtaket p det venstre sidepanelet (Figure 7).



    Figure 7

    1. Gripehndtak

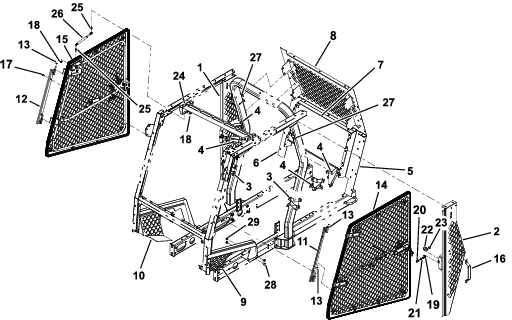

Figure 8

1. Hyre sidepanel
2. Venstre sidepanel
3. Nedre sttte
4. vre sttte
5. Venstre bakpanel
6. Hyre bakpanel
7. Nedre bakpanel
8. vre bakpanel
9. Nedre, venstre panel
10. Nedre, hyre panel
11. Venstre drfesteenhet
12. Hyre drfesteenhet
13. Avstandsstykke
14. Venstre drenhet
15. Hyre drenhet
16. Hndtak
17. Skrue med halvrundt hode (5/16 x tomme)
18. Flensmutter (5/16tomme)
19. Kam
20. Lsestift
21. Trykkskive
22. Stiftvern
23. Lsemutter
24. Fjrfeste
25. Kulebolt
26. Gassfjr
27. Monteringsbrakett
28. Lseskrue (3/8 x 7/8tomme)
29. Flensmutter (tomme)

Deler som er nødvendige for dette trinnet:

1. Pse at du plasserer kontrollkonsollen til borteste innoverstilling.

2. Juster lsestiftkammen i henhold til pningen i slagplaten i posisjonen som er vist i Figure 9.

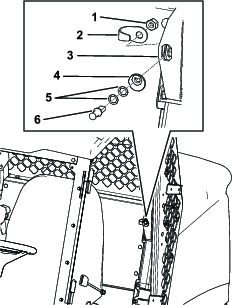

   Figure 9

   1. Lsemutter
   2. Stiftvern
   3. Slagplate
   4. Lsestiftkam
   5. Trykkskive
   6. Lsestift

3. Sett inn lsestiftene (frst uten skivene) p lsestiftkammen (Figure 9).

   Note: Hvis lsestiften ikke er sentrert i drlsen, setter du p 1 eller 2 av trykkskivene.

4. Innrett lsestiften og lsemutteren p baksiden av pningen p slagplaten (Figure 9).

5. Stram lsemutteren p lsestiften for hnd (Figure 9).

1. Sentrer lsestiften i lsestiftens monteringsbrakett p skinnen (Figure 10).



   Figure 10

2. Lukk dren helt, og se hvor lsestiften kommer i kontakt med drlsen.

   Note: Hvis lsestiften ikke festes helt i drlsen, setter du p n eller to av trykkskivene mellom lsestiftkammen og lsepinnen.

3. Lukk dren helt og ml hyden p bobletetningen mot frerhusskinnens forseglingsoverflate. Srg for at mlene er 1,9 til 2,2cm, som vist i Figure 11.

   Note: Hvis den mlte hyden er over sonespesifikasjonen, vrir du lsestiftkammen 45° mot innsiden av frerhuset for oppn det spesifiserte mlet. Hvis den mlte hyden er lavere enn sonespesifikasjonen, gjr du det motsatte av det som str oppgitt ovenfor.

   Note: Lsestiften selvsentreres.



   Figure 11

   1. Bobletetning
   2. Frerhusskinne
   3. 1,9 til 2,2cm

4. Stram til lsemutteren nr lsestiften nr 1,9–2,2cm, som vist i Figure 11.

1. Lsne drlsestiften akkurat nok til at den kan gli opp og ned.

2. Plasser ene enden av skrallestroppen p verste rammesporet og den andre enden p drhndtaket (Figure 12).



   Figure 12

   1. Skrallestropp
   2. 1,3cm
   3. Bolt og mutter – drhengsel

3. Lukk dren.

4. Lsne de fire boltene og de fire mutrene p drhengselen (Figure 12).

5. Stram skrallestroppen for dra dren opp.

   Pse at avstandsmlingen mellom dren og rammen er 1,3cm.

6. Stram boltene og mutterne p drhengselen og drlsestiften.

7. Fjern skrallestroppen.

8. Gjenta prosedyren for den andre dren.

   Note: Justering av dren kan gjre lsen ujevn. For korrigere, legg til trykkskiver som ndvendig. Se Montere lsestiftene.

Deler som er nødvendige for dette trinnet:

1. Monter to skruer med halvrundt hode (5/16 x tomme) og to flensmuttere (5/16 tomme) p hver side av stttefestet. Se Figure 13.



   Figure 13

   1. Skrue med halvrundt hode (5/16 x tomme)
   2. Mutter (5/16 tomme)
   3. Stttefeste (hyre side)

2. Bruk to kulebolter og to flensmuttere (5/16 tomme) p hver side for feste fjrene til frerhusdrene og de fremste hullene av stttefestet (Figure 14).

   Note: Monter fjrene med (den brede) sylinderenden p frerhusdren og (den smale) stempelenden p fjrfestet.



   Figure 14

   1. Kulebolt
   2. Fjr
   3. Flensmutter (5/16tomme)

Deler som er nødvendige for dette trinnet:

Note: Se Figure 15 og Figure 16 nr du utfre flgende trinn.

1. Monter dobbeltappfestet mellom den vre og nedre frontruterammen p veltebeskyttelsen.



   Figure 15

   1. Popnagle (6)
   2. vre tappfeste
   3. Sidetappfeste
   4. Dobbeltappfeste

2. Monter de to sidetappfestene i hullene i stolpedekselet for forlengelsessettet med to stolper for veltebeskyttelse.

3. Monter det vre tappfestet i hullet i frontpanelet til forlengelsessettet med to stolper for veltebeskyttelse.

4. Monter de nedre og vre frontruteenhetene med 13 bolter (5/16x 11/2tomme), 13 ekstra skiver, 13 gummihylser (0,8cm lange), 13 gummihylser (1,7cm lange) og 13 flensmuttere (5/16tomme).

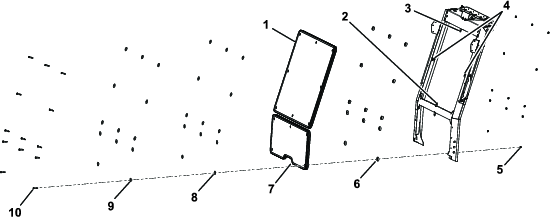

Figure 16

1. vre frontrute
2. Dobbeltappfeste
3. vre tappfeste
4. Sidetappfester
5. Flensmutter (3/8–18)
6. Plasthylse (1,4cm lang)
7. Nedre frontrute
8. Plasthylse (0,79cm lang)
9. Ekstra skive
10. Skulderbolt (5/16x 1-1/4tomme)

Figure 17

1. Bolt
2. Skive
3. Tynn plasthylse
4. Frontrute
5. Tykk plasthylse
6. Mutter

1. Pse at alle festene er strammet til.

2. Monter eventuelt tilbehr som du fjernet tidligere, for eksempel lys, p venstre og hyre panel.
