Turvakehikkosarja

1. Pyski kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksikt, sammuta moottori ja irrota virta-avain virtalukosta.

2. Jos koneen kaatumissuojausjrjestelmn pylviss on valot, irrota valot ja kiinnitystarvikkeet kaatumissuojausjrjestelmn pylvist.

   Note: Silyt valot ja kiinnitystarvikkeet.

3. Jos koneessa on kaksipylvisen kaatumissuojausjrjestelmn jatkosarja, irrota sivupaneelit, joihin kaatumissuojausjrjestelmn pylviden valot kiinnitetn.

   Note: Silyt vastaavat kiinnitystarvikkeet.

4. Aseta istuinkokoonpano etummaisimpaan asentoon.

Vaiheeseen tarvittavat osat:

Katso kuvaa (Figure 8) seuraavia vaiheita suoritettaessa.

Note: Varmista, ett kaikki osat asennetaan lyssti. Viimeistele sarjan asennus ja kirist sitten kaikki kiinnikkeet.

1. Asenna vasen ja oikea sivupaneeli pyrekantaisilla ruuveilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (Figure 1).

   Note: Asenna paneelit niin, ett lukkoruuvit asetetaan paneelin kiinnitysreikien alaosaan.

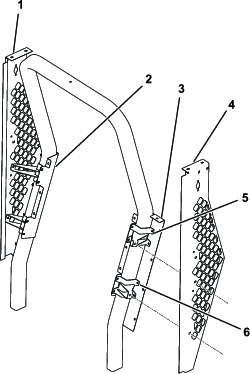

   Figure 1

   1. Oikea sivupaneeli
   2. Oikea takapaneeli
   3. Vasen takapaneeli
   4. Vasen sivupaneeli
   5. Yltuet (pidemmt)
   6. Alatuet (lyhyemmt)

2. Asenna kaksi yltukea ja kaksi alatukea sek vasen ja oikea takapaneeli pyrekantaisilla ruuveilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (Figure 1).

   Note: Asenna lukkoruuvit niin, ett muttereihin ei pse ksiksi kehikon ulkopuolelta.

3. Asenna alempi takapaneeli pyrekantaisilla ruuveilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (Figure 2).



   Figure 2

   1. Ylempi takasleikk
   2. Alempi takapaneeli

4. Asenna ylempi takasleikk pyrekantaisilla ruuveilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (Figure 2).

   Note: Kallista ylempi takasleikk yls kaksipylvisen kaatumissuojausjrjestelmn jatkosarjan takimmaisen katon kannattimen alla.

5. Asenna vasen ja oikea alapaneeli lukkoruuveilla (tuumaa), laippamuttereilla (tuumaa) ja pulteilla, jotka toimitettiin ajoyksikn ja kaksipylvisen kaatumissuojausjrjestelmn jatkosarjan mukana (Figure 3).

6. Kiinnit vasemman ja oikean alapaneelin alaosa kahdella lukkoruuvilla (tuumaa) ja kahdella laippamutterilla (tuumaa) kummallakin puolella (Figure 3).

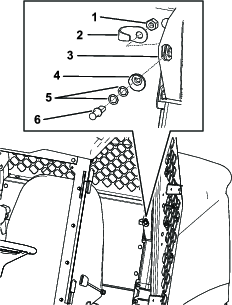

   Figure 3

   1. Oikea alapaneeli
   2. Mutterit (tuumaa)
   3. Lukkoruuvit (tuumaa)
   4. Vasen alapaneeli

7. Asenna vasemman ja oikean oven asennuskokoonpano pyrekantaisilla ruuveilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (Figure 4 ja Figure 6).



   Figure 4

   1. Oikean oven asennuskokoonpano
   2. Vasemman oven asennuskokoonpano

8. Asenna kaksi vlikappaletta kuhunkin oven asennuskokoonpanoon (yksi ylempn saranatappiin ja yksi alempaan saranatappiin) kuvan mukaisesti (Figure 5).

   Note: Jos oven lukitustappi ei ole kohdistunut oikein, voi olla tarpeen list tai poistaa aluslaattoja, kunnes ovi on kohdistettu.

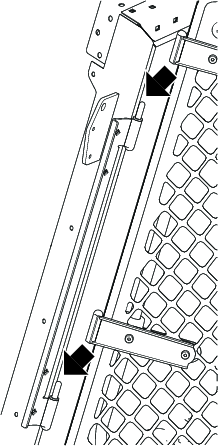

   Figure 5

   1. Vlikappale

9. Asenna kumpikin ovi liu’uttamalla saranat saranatappeihin (Figure 6).



   Figure 6

10. Asenna kahva vasempaan sivupaneeliin pyrekantaisilla ruuveilla (5/16tuumaa) ja laippamuttereilla (5/16tuumaa) (Figure 7).



    Figure 7

    1. Kahva

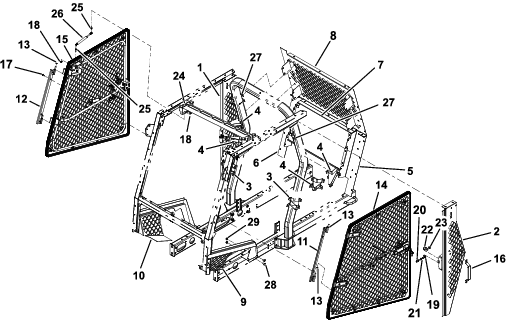

Figure 8

1. Oikea sivupaneeli
2. Vasen sivupaneeli
3. Alatuki
4. Yltuki
5. Vasen takapaneeli
6. Oikea takapaneeli
7. Alempi takapaneeli
8. Ylempi takapaneeli
9. Vasen alapaneeli
10. Oikea alapaneeli
11. Vasemman oven asennuskokoonpano
12. Oikean oven asennuskokoonpano
13. Vlikappale
14. Vasemman oven kokoonpano
15. Oikean oven kokoonpano
16. Kahva
17. Pyrekantainen ruuvi (5/16tuumaa)
18. Laippamutteri (5/16tuumaa)
19. Nokka
20. Lukitustappi
21. Painealuslaatta
22. Tapin suojus
23. Vastamutteri
24. Jousikannatin
25. Pallotappi
26. Kaasujousi
27. Asennuskannatin
28. Lukkoruuvi (3/87/8tuumaa)
29. Laippamutteri (tuumaa)

Vaiheeseen tarvittavat osat:

1. Varmista, ett olet kntnyt ohjauskonsolia mahdollisimman paljon sisnpin.

2. Kohdista lukitustapin nokka vastalevyss olevaan aukkoon kuvan mukaisesti (Figure 9).



   Figure 9

   1. Vastamutteri
   2. Tapin suojus
   3. Vastalevy
   4. Lukitustapin nokka
   5. Painealuslaatta
   6. Lukitustappi

3. Aseta lukitustappi (ensin ilman aluslaattoja) lukitustapin nokkaan (Figure 9).

   Note: Jos lukitustappi ei ole keskell oven salvassa, lis yksi tai kaksi painealuslaattaa.

4. Kohdista lukitustappi ja vastamutteri vastalevyn aukon takaosaan (Figure 9).

5. Kirist vastamutteri lukitustappiin ksin (Figure 9).

1. Keskit lukitustappi kaiteessa olevaan lukitustapin asennuskannattimeen (Figure 10).



   Figure 10

2. Sulje ovi kokonaan ja katso kohtaa, jossa lukitustappi koskettaa oven salpaa.

   Note: Jos lukitustappi ei asetu tysin oven salpaan, lis yksi tai kaksi painealuslaattaa lukitustapin nokan ja lukitustapin vliin.

3. Sulje ovi kokonaan ja mittaa tiivisteen korkeus ohjaamon kaiteen tiivistepintaan. Varmista, ett mitta on 1,9–2,2cm kuvan mukaisesti (Figure 11).

   Note: Jos mitattu korkeus on suositusta suurempi, sd korkeus sopivaksi kntmll lukitustapin nokkaa 45astetta ohjaamon sisosaa kohti. Jos mitattu korkeus on suositusta pienempi, tee toimenpide pinvastaisesti.

   Note: Lukitustappi asettuu keskelle itsestn.



   Figure 11

   1. Tiiviste
   2. Ohjaamon kaide
   3. 1,9–2,2cm

4. Kirist vastamutteri, kun lukitustapin mitta on 1,9–2,2cm kuvan mukaisesti (Figure 11).

1. Lys oven lukitustappia sen verran, ett se liukuu yls ja alas.

2. Aseta rataslukkovyn toinen p ylrunkokaiteeseen ja toinen p oven kahvaan (Figure 12).



   Figure 12

   1. Rataslukkovy
   2. 1,3cm
   3. Pultti ja mutteri – oven sarana

3. Sulje ovi.

4. Lys oven saranan nelj pulttia ja nelj mutteria (Figure 12).

5. Ved ovea yls kiristmll rataslukkovy.

   Varmista, ett oven ja rungon vliss on 1,3cm:n aukko.

6. Kirist oven saranan pultit ja mutterit ja oven lukitustappi.

7. Irrota rataslukkovy.

8. Toista toimenpide toiselle ovelle.

   Note: Oven st saattaa saada salvan liikkumaan pois kohdistuksesta. Korjaa tilanne lismll painealuslaattoja tarpeen mukaan. Katso kohta Lukitustappien kokoaminen.

Vaiheeseen tarvittavat osat:

1. Asenna tukikannattimen kumpikin puoli kahdella pyrekantaisella ruuvilla (5/16tuumaa) ja kahdella laippamutterilla (5/16tuumaa). Katso kuva (Figure 13).



   Figure 13

   1. Pyrekantainen ruuvi (5/16tuumaa)
   2. Mutteri (5/16tuumaa)
   3. Tukikannatin (oikea puoli)

2. Kiinnit jouset ovien kehikkokokoonpanoihin ja tukikannattimen etummaisiin reikiin kahdella pallotapilla ja kahdella laippamutterilla (5/16tuumaa) (Figure 14).

   Note: Asenna jouset niin, ett sylinterip (leve) on ovessa ja mntp (kapea) jousikannattimessa.



   Figure 14

   1. Pallotappi
   2. Jousi
   3. Laippamutteri (5/16tuumaa)

Vaiheeseen tarvittavat osat:

Note: Katso kuvia (Figure 15 ja Figure 16) seuraavia vaiheita suoritettaessa.

1. Asenna kaksoislaattakannatin ylemmn ja alemman tuulilasirungon vliin kaatumissuojausjrjestelmss.



   Figure 15

   1. Niitti (6)
   2. Yllaattakannatin
   3. Sivulaattakannatin
   4. Kaksoislaattakannatin

2. Asenna kaksi sivulaattakannatinta kaksipylvisen kaatumissuojausjrjestelmn jatkosarjan pylvn suojuksen reikiin.

3. Asenna yllaattakannatin kaksipylvisen kaatumissuojausjrjestelmn jatkosarjan etupaneelin reikn.

4. Asenna alempi ja ylempi tuulilasikokoonpano 13 pultilla (5/161-1/2 tuumaa), 13 tukialuslaatalla, 13 kumiholkilla (pituus 0,31” / 0,79cm), 13 kumiholkilla (pituus 0,56” / 1,4cm) ja 13 laippamutterilla (5/16tuumaa).

Figure 16

1. Ylempi tuulilasi
2. Kaksoislaattakannatin
3. Yllaattakannatin
4. Sivulaattakannattimet
5. Laippamutteri (3/8-18)
6. Kumiholkki (pituus 0,56” / 1,4cm)
7. Alempi tuulilasi
8. Kumiholkki (pituus 0,31” / 0,79 cm)
9. Tukialuslaatta
10. Olkatappi (5/161-1/4tuumaa)

Figure 17

1. Pultti
2. Aluslaatta
3. Ohut kumiholkki
4. Tuulilasi
5. Paksu kumiholkki
6. Mutteri

1. Varmista, ett kaikki kiinnikkeet on kiristetty.

2. Asenna aiemmin mahdollisesti irrotetut lislaitteet, kuten valot, vasempaan ja oikeaan paneeliin.
