Sicherheitskfig

1. Parken Sie die Maschine auf einer ebenen Flche, aktivieren Sie die Feststellbremse, senken Sie die Mhwerke ab, stellen Sie den Motor ab und ziehen den Schlssel aus dem Zndschloss.

2. Wenn an Ihrer Maschine Lampen an den berrollschutzstreben befestigt sind, entfernen Sie die Lampen und Befestigungen von den berrollschutzstreben.

   Note: Bewahren Sie die Lampen und Befestigungen auf.

3. Wenn Ihre Maschine eine berrollschutz-Verlngerung mit 2 Streben hat, entfernen Sie die Seitenplatten, an denen die Lampen der berrollschutzstrebe befestigt sind.

   Note: Bewahren Sie die entsprechenden Befestigungsmittel auf.

4. Positionieren Sie den Sitz in die vorderste Position.

Für diesen Arbeitsschritt erforderliche Teile:

Beziehen Sie sich beim Durchfhren der folgenden Schritte auf Figure 8.

Note: Stellen Sie sicher, dass alle Teile lose montiert sind. Schlieen Sie das Montieren des Kits ab und ziehen Sie dann alle Befestigungen an.

1. Befestigen Sie die linke Platte und die rechte Platte mit Halbrundschrauben (5/16" x ") und Bundmuttern (5/16") (Figure 1).

   Note: Montieren Sie die Platten mit den Schlossschrauben, die in die unteren Befestigungslcher der Platten eingesetzt werden.



   Figure 1

   1. Rechte Seitenplatte
   2. Hintere Abdeckung rechts
   3. Hintere Abdeckung links
   4. Linke Seitenplatte
   5. Obere Sttzen (lnger)
   6. Untere Sttzen (krzer)

2. Verwenden Sie Halbrundschrauben (5/16" x “) und Bundmuttern (5/16 “), um die beiden oberen und die beiden unteren Sttzen sowie die linke und die rechte Rckwand zu befestigen (Figure 1).

   Note: Montieren Sie die Schlossschrauben so, dass die Muttern von auerhalb des Kfigs nicht zugnglich sind.

3. Befestigen Sie die hintere Abdeckung unten mit Halbrundschrauben (5/16" x ") und Bundmuttern (5/16") (Figure 2).



   Figure 2

   1. Hintere Blende oben
   2. Hintere Abdeckung unten

4. Befestigen Sie die hintere Blende oben mit Halbrundschrauben (5/16" x ") und Bundmuttern (5/16") (Figure 2).

   Note: Kippen Sie die hintere obere Blende unter die hintere Dachhalterung der beiden Streben der berrollschutzverlngerung.

5. Befestigen Sie die linke Platte unten und die rechte Platte unten mit Schlossschrauben (" x ") und Bundmuttern (") und mit den Schrauben, die der Zugmaschine und der 2-Streben-berrollschutzverlngerung beiliegen (Figure 3).

6. Verwenden Sie auf jeder Seite zwei Schlossschrauben ( “ x “) und zwei Bundmuttern ( “), um die Unterseite der unteren linken und der unteren rechten Platte zu befestigen (Figure 3).



   Figure 3

   1. Rechte Platte unten
   2. Muttern (")
   3. Schlossschrauben (" x ")
   4. Linke Platte unten

7. Befestigen Sie die linke Trbefestigung und die rechte Trbefestigung mit Halbrundschrauben (5/16" x ") und Bundmuttern (5/16") (Figure 4 und Figure 6).

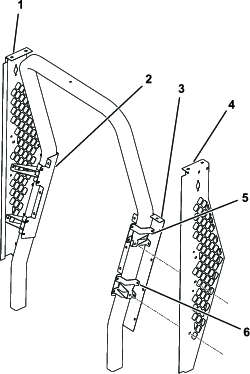

   Figure 4

   1. Rechte Trbefestigung
   2. Linke Trbefestigung

8. Befestigen Sie beiden Abstandhalter an jeder Trbefestigung (einen am oberen und einen am unteren Scharnierbolzen); siehe Figure 5.

   Note: Wenn der Trarretierbolzen nicht ausgerichtet ist, mssen Sie ggf. Unterlegscheiben hinzuzufgen oder entfernen, bis die Tr ausgerichtet ist.



   Figure 5

   1. Distanzstck

9. Schieben Sie die Scharniere auf die Scharnierstifte, um jede Tr zu befestigen (Figure 6).

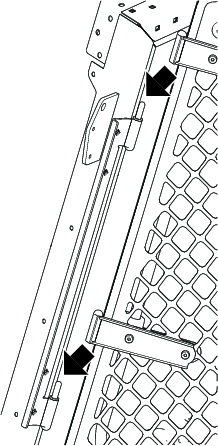

   Figure 6

10. Befestigen Sie den Haltegriff mit Halbrundschrauben (5/16" x ") und Bundmuttern (5/16") an der linken Platte (Figure 7).



    Figure 7

    1. Haltegriff

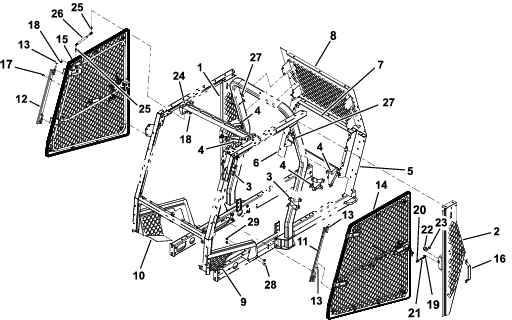

Figure 8

1. Rechte Seitenplatte
2. Linke Seitenplatte
3. Untere Sttze
4. Obere Sttze
5. Hintere Abdeckung links
6. Hintere Abdeckung rechts
7. Hintere Abdeckung unten
8. Hintere Abdeckung oben
9. Linke Platte unten
10. Rechte Platte unten
11. Linke Trbefestigung
12. Rechte Trbefestigung
13. Distanzstck
14. Linke Tr
15. Rechte Tr
16. Holm
17. Halbrundschraube (5/16 “x")
18. Bundmutter (5/16")
19. Einstellnocke
20. Arretierbolzen
21. Druckscheibe
22. Stiftschutzvorrichtung
23. Klemmmutter
24. Federbefestigung
25. Kugelbolzen
26. Gasfeder
27. Befestigungshalterung
28. Schlossschraube – "x"
29. Bundmutter (")

Für diesen Arbeitsschritt erforderliche Teile:

1. Das Armaturenbrett in die am weitesten nach innen gerichtete Position befestigen.

2. Fluchten Sie die Arretierbolzennocke an der in Figure 9 abgebildeten Stelle mit der ffnung in der Gegenplatte aus.

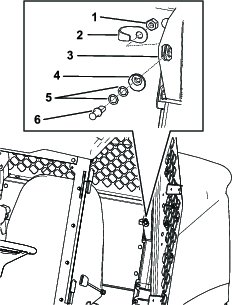

   Figure 9

   1. Klemmmutter
   2. Stiftschutzvorrichtung
   3. Gegenplatte
   4. Arretierbolzen-Nocke
   5. Druckscheibe
   6. Arretierbolzen

3. Stecken Sie den Arretierbolzen (zuerst ohne die Scheiben) in die Arretierbolzennocke (Figure 9).

   Note: Wenn der Arretierbolzen nicht im Trriegel zentriert ist, legen Sie eine oder zwei Druckscheiben auf.

4. Fluchten Sie den Arretierbolzen und die Klemmmutter an der Rckseite der ffnung der Gegenplatte aus (Figure 9).

5. Ziehen Sie die Klemmmutter auf dem Arretierbolzen handfest an (Figure 9).

1. Zentrieren Sie den Arretierbolzen in der Befestigungshalterung fr den Arretierbolzen auf der Schiene (Figure 10).



   Figure 10

2. Schlieen Sie die Tr vollstndig und achten Sie darauf, an welcher Stelle der Arretierbolzen den Trriegel berhrt.

   Note: Wenn der Arretierbolzen nicht vollstndig im Trriegel einrastet, legen Sie eine oder zwei Druckscheiben zwischen die Arretierbolzennocke und den Arretierbolzen.

3. Schlieen Sie die Tr vollstndig und messen Sie die Hhe der Blasendichtung zur Dichtungsoberflche der Kabinenschiene und stellen Sie sicher, dass die Werte 1,9cm bis 2,2cm betragen, wie in Figure 11 abgebildet.

   Note: Wenn die Hhe grer ist als die technischen Zonendaten, drehen Sie die Arretierbolzennocke um 45° zur Innenseite der Kabine, um den angegebenen Wert zu erhalten. Wenn die Hhe kleiner ist als die technischen Zonendaten, drehen Sie die Arretierbolzennocke um 45° zur Innenseite der Kabine, um den angegebenen Wert zu erhalten.

   Note: Der Arretierbolzen zentriert sich automatisch.



   Figure 11

   1. Blasendichtung
   2. Kabinenschiene
   3. 1,9cm bis 2,2cm

4. Ziehen Sie die Klemmmutter an, wenn der Arretierbolzen 1,9cm bis 2,2cm erreicht, wie in Figure 11 abgebildet.

1. Lsen Sie den Arretierbolzen der Tr so weit, dass er nach unten und oben verschoben werden kann.

2. Positionieren Sie ein Ende eines Spanngurts oben an der Rahmenschiene und das andere Ende am Trgriff (Figure 12).



   Figure 12

   1. Spanngurt
   2. 1,3 cm
   3. Schraube und Mutter, Trscharnier

3. Schlieen Sie die Tr.

4. Lsen Sie die vier Schrauben und vier Muttern am Trscharnier (Figure 12).

5. Ziehen Sie am Spanngurt, um die Tr hochzuziehen.

   Stellen Sie sicher, dass der gemessene Abstand zwischen der Tr und dem Rahmen 1,3 cm ist.

6. Ziehen Sie die Schrauben und Muttern am Trscharnier und am Arretierbolzen der Tr an.

7. Entfernen Sie den Spanngurt.

8. Wiederholen Sie den Schritt an der anderen Tr.

   Note: Das Einstellen der Tr kann dazu fhren, dass der Trarretierbolzen die Ausrichtung verliert. Fgen Sie zum Ausgleich ggf. Druckscheiben hinzu, siehe Montieren der Arretierbolzen.

Für diesen Arbeitsschritt erforderliche Teile:

1. Befestigen Sie jede Seite der Sttzhalterung mit zwei Halbrundschrauben (5/16" x ") und zwei Bundmuttern (5/16"), siehe Figure 13.



   Figure 13

   1. Halbrundschraube (5/16 “x")
   2. Mutter (5/16")
   3. Sttzhalterung (rechte Seite)

2. Verwenden Sie zwei Kugelbolzen und zwei Bundmuttern (5/16 “) auf jeder Seite, um die Federn an den Trkfigen und den vordersten Lchern der Sttzhalterung zu befestigen (Figure 14).

   Note: Bringen Sie die Federn so an, dass das Zylinderende (breit) an der Tr und das Kolbenende (schmal) an den Trbefestigungen ist.



   Figure 14

   1. Kugelbolzen
   2. Feder
   3. Bundmutter (5/16")

Für diesen Arbeitsschritt erforderliche Teile:

Note: Beziehen Sie sich beim Durchfhren der folgenden Schritte auf Figure 15 und Figure 16.

1. Montieren Sie die Befestigung der Doppelnase zwischen dem oberen und unteren Windschutzscheibenrahmen am berrollschutz.



   Figure 15

   1. Niete (6)
   2. Befestigung der oberen Nase
   3. Befestigung der Seitennase
   4. Doppelnasen-Befestigung

2. Setzen Sie die zwei Befestigungen der Seitennase in die Lcher in der Strebenabdeckung der 2-Streben-berrollschutzverlngerung ein.

3. Setzen Sie die Befestigung der oberen Nase in das Loch in der vorderen Platte der 2-Streben-berrollschutzverlngerung ein.

4. Befestigen Sie die obere und untere Windschutzscheibe mit 13 Schrauben (5/16" x 1"), 13 Sicherungsscheiben, 13Gummibchsen (0,31" lang), 13 Gummibchsen (0,56" lang) und 13 Bundmuttern (5/16").

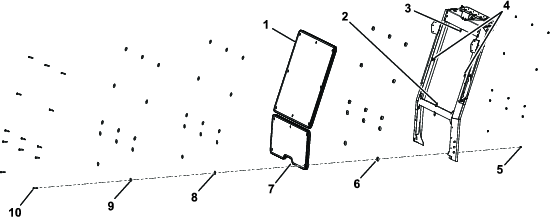

Figure 16

1. Obere Windschutzscheibe
2. Doppelnasen-Befestigung
3. Befestigung der oberen Nase
4. Befestigungen der Seitennase
5. Bundmutter ("-18)
6. Gummibchse (0,56" lang)
7. Untere Windschutzscheibe
8. Gummibchse (0,31" lang)
9. Untersttzungsscheibe
10. Ansatzschraube (5/16"x 1")

Figure 17

1. Schraube
2. Scheibe
3. Dnne Gummibuchse
4. Windschutzscheibe
5. Dicke Gummibuchse
6. Mutter

1. Stellen Sie sicher, dass alle Befestigungen angezogen sind.

2. Montieren Sie vorher entfernte Anbaugerte, u.a. Lampen, an der linken und rechten Platte.
