Kit de acabado – Sistema de fumigación de precisión X25 GeoLink®

1. Limpie el fumigador; consulte Limpieza del fumigador, en el Manual del operador de la máquina.

   Important: Vacíe completamente el depósito de fumigación antes de instalar el Kit de acabado del Sistema de fumigación GeoLink.

2. Si la máquina tiene el Kit de enjuague del depósito opcional, haga lo siguiente:

   1. Bombee el agua del depósito de enjuague al depósito de fumigación; consulte Uso del kit de enjuague en las Instrucciones de instalación del Kit de enjuague del depósito.

   2. Drene el agua del depósito de fumigación; consulte Limpieza del fumigador, en el Manual del operador de la máquina.

3. Extienda las secciones de fumigación izquierda y derecha a la posición horizontal.

4. Aparque la máquina en una superficie nivelada, ponga el freno de estacionamiento, apague el motor y retire la llave; consulte el Manual del operador.

   Important: Aparque la máquina en una superficie nivelada antes de instalar el kit GeoLink.

1. Gire el INTERRUPTOR DE ENCENDIDO a la posición de DESCONECTADO y retire la llave; consulte el Manual del operador.

2. Desenganche el asiento empujando hacia atrás la palanca de enganche del asiento (Figura 3).



   Figura 3

   1. Asiento
   2. Varilla de sujeción
   3. Palanca de enganche del asiento

3. Gire el asiento y la chapa del asiento hacia delante, hasta que el extremo de la varilla de sujeción esté en la parte inferior de la ranura del soporte (Figura 3).

4. Retire el perno y la tuerca que fijan el terminal del cable negativo de la batería al borne negativo de la batería.

   Advertencia

   Las chispas eléctricas podrían hacer explotar los gases de la batería, causando lesiones personales.

   Un enrutado incorrecto de los cables de la batería podría dañar el fumigador y los cables y producir chispas.

   • Desconecte siempre el cable negativo (negro) de la batería antes de desconectar el cable positivo (rojo).

   • Conecte siempre el cable positivo (rojo) de la batería antes de conectar el cable negativo (negro).

   Los bornes de la batería o una herramienta metálica podrían hacer cortocircuito si entran en contacto con los componentes metálicos del fumigador y provocan chispas.

   • Al retirar o colocar la batería, no deje que los terminales toquen ninguna parte metálica del fumigador.

   • No deje que las herramientas metálicas hagan cortocircuito entre los bornes de la batería y las partes metálicas del fumigador.

   • Coloque siempre la correa de la batería para proteger y fijar la batería.

5. Deslice hacia atrás el capuchón aislante y retire el perno y la tuerca que fijan el terminal del cable positivo de la batería al borne positivo de la batería (Figura 4).

   Note: Asegúrese de que los terminales de los cables de la batería no tocan los bornes de la batería.



   Figura 4

   1. Tuerca
   2. Borne de la batería
   3. Terminal (cable positivo de la batería)
   4. Perno

6. Deje que el motor se enfríe por completo.

1. Desconecte el conector hembra de 2 vías del arnés de cables de la máquina que está conectado al conector del interruptor del asiento (Figura 5).



   Figura 5

   1. Conector hembra de 2 vías (arnés de cables de la máquina)
   2. Conector del interruptor del asiento

2. Retire la chaveta que sujeta la varilla de sujeción al soporte en la parte inferior de la chapa del asiento (Figura 6).



   Figura 6

   1. Arandela
   2. Soporte (asiento)
   3. Chaveta
   4. Varilla de sujeción

3. Retire las 2 chavetas que fijan el soporte de pivote de la chapa del asiento a los soportes del chasis (Figura 7).



   Figura 7

   1. Chapa del asiento
   2. Asiento
   3. Chaveta
   4. Soporte de giro (base del asiento)
   5. Soporte del chasis
   6. Pasador de giro

4. Retire los 2 pasadores de giro que sujetan el asiento y la chapa del asiento al chasis (Figura 7).

5. Levante el asiento y la chapa del asiento y retírelos de la máquina (Figura 8).



   Figura 8

   1. Chapa del asiento
   2. Asiento

1. Gire hacia arriba las palancas de los cierres del panel de acceso del motor (Figura 9).



   Figura 9

   1. Cierre
   2. Soportes del panel
   3. Panel de acceso del motor

2. Levante el panel de acceso del motor y retírelo de la máquina (Figura 9).

1. Retire las 2 grapas que sujetan el guardabarros delantero izquierdo al perfil inferior del ROPS (Figura 10).

   Note: Deseche las grapas que retiró.



   Figura 10

   1. Grapa
   2. Guardabarros delantero izquierdo

2. Retire los 3 pernos (5/16" x 1") y 3 arandelas (5/16") que sujetan el guardabarros al bastidor de la máquina (Figura 11).



   Figura 11

   1. Arandela (5/16")
   2. Perno (5/16" x 1")
   3. Guardabarros delantero izquierdo

3. Retire el guardabarros de la máquina.

   Note: Deseche las grapas que retiró.; guarde el guardabarros, los pernos y las arandelas para su instalación en Instalación de los guardabarros delanteros.

4. Retire las 6 grapas y 5 arandelas (9/16" x ½") que sujetan el panel interior del guardabarros al bastidor de la máquina (Figura 12).



   Figura 12

   1. Panel interior del guardabarros
   2. Grapa
   3. Arandela (9/16" x ½")

5. Retire el panel interior del guardabarros de la máquina (Figura 13).

   Note: Deseche las grapas que retiró.



   Figura 13

6. Repita los pasos 1 a 5 con el guardabarros y el panel interior del guardabarros del otro lado de la máquina.

1. Desconecte los 2 conectores hembra de 2 vías del arnés de cables de la máquina de los conectores de 2 pines de los faros derecho e izquierdo (Figura 14).



   Figura 14

   1. Faros
   2. Conector hembra de 2 vías (arnés de cables de la máquina)
   3. Conector de 2 pines (faro)

2. Retire las 9 grapas que sujetan el capó al salpicadero y al bastidor de la máquina (Figura 15).

   Note: Guarde las grapas para su instalación en Instalación del capó.



   Figura 15

   1. Capó
   2. Grapa

3. Retire el capó de la máquina (Figura 15).

   Note: Deseche las grapas que retiró.

Kits de marcador de espuma de 2017 y posteriores

1. En el panel de conexiones del compresor del kit de marcador de espuma, coloque una brida alrededor de los tubos transparente y azul de la sección de fumigación derecha (Figura 16).



   Figura 16

   1. Tubos azules
   2. Acoplamiento de aire (sección de fumigación izquierda)
   3. Acoplamiento de líquido (sección de fumigación izquierda)
   4. Tubos de espuma (sección de fumigación izquierda)
   5. Tubos de espuma (sección de fumigación derecha)
   6. Brida
   7. Conector eléctrico
   8. Acoplamiento de líquido (sección de fumigación derecha)
   9. Tubos transparentes
   10. Acoplamiento de aire (sección de fumigación derecha)

2. Presione hacia dentro el anillo de bloqueo (Figura 17).



   Figura 17

   1. Presione hacia dentro el anillo de bloqueo
   2. Tire del tubo

3. Desconecte el tubo del acoplamiento (Figura 17).

4. Repita los pasos 2 y 3 con los otros 3 tubos de las secciones de fumigación.

Kits de marcador de espuma de 2016 y anteriores

1. En el panel de conexiones del compresor del kit de marcador de espuma, coloque una brida alrededor de los tubos transparente y azul de la sección de fumigación derecha (Figura 18).



   Figura 18

   1. Acoplamiento de compresión de aire (sección de fumigación derecha)
   2. Acoplamiento de compresión de líquido (sección de fumigación derecha)
   3. Acoplamiento de compresión de líquido (sección de fumigación izquierda)
   4. Acoplamiento de compresión de aire (sección de fumigación izquierda)
   5. Tuerca de compresión — aire (sección de fumigación derecha, tubo azul)
   6. Brida
   7. Tuerca de compresión — agua (sección de fumigación derecha, tubo transparente)
   8. Tuerca de compresión (sección de fumigación izquierda, tubo azul)
   9. Tuerca de compresión (sección de fumigación izquierda, tubo transparente)

2. Afloje las tuercas del compresión de los 2 tubos azules y los 2 tubos transparentes de las boquillas de espuma en las secciones de fumigación izquierda y derecha (Figura 18).

3. Retire los 4 tubos de los acoplamientos de compresión de las secciones de fumigación (Figura 18).

1. En la sección de fumigación exterior, utilice un trozo de cinta para marcar los tubos de líquido y aire izquierdos de la sección de fumigación izquierda y los tubos de líquido y aire derechos de la sección de fumigación derecha.

2. Mueva los tubos de las boquillas de espuma de las secciones de fumigación izquierda y derecha hacia atrás, a través de la abrazadera en R situada cerca del punto de giro de la sección de fumigación (Figura 19).



   Figura 19

   1. Tubo – boquilla del marcador de espuma (sección de fumigación izquierda)
   2. Tubo – boquilla del marcador de espuma (sección de fumigación derecha)
   3. Abrazadera en R

3. Si su máquina tiene instalado el Kit de extensión de brazo central, sujete provisionalmente el extremo libre de los tubos de líquido y aire a la sección de fumigación exterior, y haga caso omiso de los procedimientos de Preparación de los conjuntos de tubos nuevos para las boquillas del marcador de espuma y Instalación del conjunto de tubos nuevo.

Máquinas sin kit de extensión de brazo central opcional

1. Retire las bridas que sujetan los tubos de líquido y aire del kit de marcador de espuma a la sección de fumigación exterior (Figura 20).



   Figura 20

   1. Tubos de líquido y aire (sección de fumigación derecha ilustrada)
   2. Bridas

2. En el marcador de espuma , afloje la tuerca de compresión que sujeta el tubo azul (agua) al acoplamiento de compresión azul de la boquilla del marcador de espuma (Figura 21).



   Figura 21

   1. Sección de fumigación exterior
   2. Acoplamiento de compresión (azul)
   3. Boquilla del marcador de espuma
   4. Tuerca de compresión (azul—tubo de agua azul)
   5. Tuerca de compresión (blanco—tubo de aire transparente)
   6. Acoplamiento de compresión (blanco)

3. Afloje la tuerca de compresión que sujeta el tubo transparente (aire) al acoplamiento de compresión blanco de la boquilla del marcador de espuma (Figura 21).

4. Retire los tubos de líquido y aire de la máquina.

5. Retire las tuercas de compresión de los extremos de los tubos (Figura 21).

   Note: Guarde las tuercas de compresión para su instalación en el paso 1 de Instalación del conjunto de tubos nuevo.

6. Alinee los tubos de líquido y aire antiguos (Figura 22) con el conjunto de tubos nuevo (Pieza Toro Nº 114–9553).



   Figura 22

   1. Tubos de líquido y aire antiguos
   2. 26 cm
   3. Conjunto de tubos nuevo (Pieza Toro Nº 114–9553)
   4. Cinta y marca
   5. 77 mm a 102 mm

7. Utilice un trozo de cinta para marcar la longitud de los tubos de líquido y aire antiguos en el conjunto de tubos nuevo.

8. En el conjunto de tubos nuevo, añada 26 cm a partir de la marca que hizo en el paso 7, marque el conjunto de tubos y corte y los tubos en la 2ª marca (la más larga) (Figura 22).

9. Si los tubos de líquido y aire antiguos están marcados con una brida, marque el conjunto de tubos nuevo con una brida; de lo contrario, vaya al paso 10.

   Note: Ya no necesitará los tubos de líquido y aire antiguos.

10. Retire de 77 a 102 mm de la funda en cada extremo del conjunto de tubos (Figura 22).

11. Repita los pasos 1 a 10 con los tubos de líquido y aire en el otro lado de la máquina.

Máquinas sin kit de extensión de brazo central opcional

1. Coloque la tuerca de compresión azul sobre los extremos del tubo azul, y coloque la tuerca de compresión blanca sobre el tubo transparente (Figura 23).



   Figura 23

   1. Sección de fumigación exterior
   2. Acoplamiento de compresión (azul)
   3. Boquilla del marcador de espuma
   4. Tuerca de compresión (azul—tubo de agua azul)
   5. Tuerca de compresión (blanco—tubo de aire transparente)
   6. Acoplamiento de compresión (blanco)

2. Alinee el extremo del tubo transparente con tuerca de compresión blanca al acoplamiento blanco de la boquilla del marcador de espuma, y apriete la tuerca de compresión a mano (Figura 23).

3. Alinee el extremo del tubo azul con tuerca de compresión azul con el acoplamiento azul de la boquilla del marcador de espuma, y apriete la tuerca de compresión a mano (Figura 23).

4. Enrute el conjunto de tubos por el lado trasero del tubo de sujeción superior de la sección de fumigación exterior, según se muestra en Figura 24.

   Important: Si el conjunto de tubos se instala en el lado incorrecto del tubo de sujeción superior, los tubos quedarán atrapados entre el soporte y la sección de fumigación exterior cuando los brazos están en la posición de transporte.



   Figura 24

   1. Conjunto de tubo (sección de fumigación derecha ilustrada)
   2. Bridas

5. Sujete el conjunto de tubos al orificio del soporte de la boquilla con una brida, según se muestra en Figura 25.



   Figura 25

   1. Conjunto del tubo
   2. Soporte de la boquilla
   3. Brida

6. Sujete el conjunto de tubos a la sección de fumigación exterior con bridas, según se muestra en Figura 24.

7. Sujete provisionalmente el extremo libre del conjunto de tubos a la sección de fumigación exterior.

8. Repita los pasos 1 a 6 con el conjunto de tubos del otro lado de la máquina.

Máquinas sin kit opcional de lanza de mano o kit opcional de carrete de manguera eléctrico

Note: Si la máquina está equipada con un kit opcional de pistola de fumigación, consulte Desconexión del tubo del sensor de presión y la manguera de suministro.

1. Presione el anillo del acoplamiento del tubo en el tapón extremo de la válvula de sección del brazo derecha (Figura 29).



   Figura 29

   1. Acoplamiento del tubo (tapón extremo de la válvula de sección del brazo derecho)
   2. Tubo del sensor de presión

2. Tire del tubo del sensor de presión del indicador del salpicadero para sacarlo del acoplamiento del tubo (Figura 29).

Máquinas con kit opcional de lanza de mano o kit opcional de carrete de manguera eléctrico

1. Presione el anillo del acoplamiento del tubo en el codo de 90° de la válvula de sección de brazo derecha (Figura 30).



   Figura 30

   1. Codo de 90° (válvula de sección de brazo derecha)
   2. Acoplamiento del tubo
   3. Tubo del sensor de presión (indicador de presión del salpicadero)

2. Tire del tubo del sensor de presión del indicador del salpicadero para sacarlo del acoplamiento del tubo (Figura 30).

   Note: No retire el codo de 90° de la válvula de cierre para la manguera de suministro del carrete de manguera de la brida de la válvula de sección de brazo derecha.

1. En la sección de fumigación exterior, retire la abrazadera que sujeta la manguera de la sección de fumigación al acoplamiento en T dentado (Figura 35).



   Figura 35

   1. Manguera de la sección de fumigación (sección de fumigación exterior)
   2. Sección de fumigación exterior
   3. Acoplamiento en T dentado
   4. Abrazadera
   5. Abrazadera en R

2. Retire la manguera del acoplamiento en T (Figura 35).

3. Retire el extremo libre de la manguera de la abrazadera en R (Figura 35).

4. Repita los pasos 1 a 3 con la manguera de suministro de la otra sección de fumigación exterior.

5. Debajo de la sección de fumigación central, retire la abrazadera que sujeta la manguera de suministro de la sección de fumigación central al acoplamiento en T dentado (Figura 36).



   Figura 36

   1. Parte delantera de la máquina
   2. Sección de fumigación central
   3. Manguera de suministro (sección de fumigación central)
   4. Abrazadera
   5. Acoplamiento en T dentado

6. Retire las horquillas de retención que sujetan los acoplamientos rápidos de las mangueras de suministro izquierda, central y derecha de los acoplamientos rápidos de las válvulas de sección (Figura 37).

   Note: Guarde las horquillas de retención para su instalación en Conexión de las mangueras a las válvulas de boquillas 7 a 10.



   Figura 37

   1. Acoplamiento rápido (válvula de sección de fumigación)
   2. Horquilla de retención
   3. Acoplamiento rápido (hembra— manguera de suministro)

7. Retire las mangueras de suministro de las secciones izquierda, central y derecha de los acoplamientos rápidos de las válvulas de sección de fumigación, y retire las mangueras de la máquina (Figura 37).

   Note: Ya no necesitará las mangueras de suministro de las secciones izquierda, central y derecha.

1. Retire las mangueras de los orificios de extensión de los cilindros de elevación derecho e izquierdo (Figura 39).



   Figura 38

   1. Manguera (posición de extensión)
   2. Orificio C3 (distribuidor de los cilindros de elevación)
   3. Orificio C4 (distribuidor de los cilindros de elevación)
   4. Orificio de retracción (cilindro de elevación)
   5. Manguera (posición de retracción)
   6. Orificio de extensión (cilindro de elevación)


   Figura 39

   Máquina con el kit opcional de nivelación del Ultra Sonic Boom

   1. Manguera (posición de extensión)
   2. Orificio C3 (distribuidor de los cilindros de elevación)
   3. Orificio C4 (distribuidor de los cilindros de elevación)
   4. Orificio de retracción (cilindro de elevación)
   5. Manguera (posición de retracción)
   6. Orificio de extensión (cilindro de elevación)

2. Retire las mangueras de los orificios C2 y C4 del distribuidor de los cilindros de elevación (Figura 39).

3. Retire las mangueras de los orificios de retracción de los cilindros de elevación derecho e izquierdo (Figura 39).

4. Retire las mangueras de los orificios C1 y C3 del distribuidor de los cilindros de elevación (Figura 39).

   Note: Ya no necesitará las mangueras.

Capacidad del equipo de izado: 91 kg

Note: A menos que se indique lo contrario, guarde todas las fijaciones que retire; se utilizarán esas fijaciones para instalar la extensión del brazo central.

1. Utilice un equipo de izado de la capacidad especificada para sujetar la sección de fumigación exterior.

2. Retire el pasador y la chaveta que sujetan el extremo de la varilla del cilindro de elevación al soporte de giro (Figura 40).

   Note: Guarde el pasador y la chaveta para su instalación en Montaje de los cilindros de elevación.



   Figura 40

   1. Chaveta
   2. Acoplamiento de la varilla (cilindro de elevación)
   3. Pasador
   4. Pivote

3. Retire la contratuerca con arandela prensada (5/16") y el perno con arandela prensada (5/16" x 3/4") que sujeta el pasador de giro al bastidor del cilindro (Figura 41).



   Figura 41

   1. Contratuerca con arandela prensada (5/16")
   2. Pasador de giro
   3. Perno con arandela prensada (5/16" x 3/4")
   4. Cilindro de elevación
   5. Bastidor del cilindro

4. Retire el pasador de giro y el cilindro de elevación de la máquina (Figura 41).

5. Realice los pasos descritos en Retirada de las secciones de fumigación exteriores.

Capacidad del equipo de izado: 91 kg

Note: Si la máquina está equipada con el Kit opcional de brazos cubiertos, deje las cubiertas instaladas en las secciones de fumigación exteriores.

Note: A menos que se indique lo contrario, guarde todas las fijaciones que retire; se utilizarán esas fijaciones para instalar la extensión del brazo central.

1. Retire el perno con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16") que sujetan el pasador de giro al soporte de giro (Figura 42).



   Figura 42

   1. Acoplamiento de giro (sección de fumigación exterior)
   2. Casquillo con brida de nylon
   3. Perno con arandela prensada (5/16" x 1")
   4. Pasador de giro
   5. Soporte de giro (sección de fumigación central)
   6. Contratuerca con arandela prensada (5/16")

2. Retire el pasador de giro del soporte de giro de la sección de fumigación central y del acoplamiento de giro de la sección de fumigación exterior (Figura 42).

   Note: Guarde el perno con arandela prensada, la tuerca con arandela prensada y el pasador de giro para su instalación en Retirada de las secciones de fumigación exteriores.

3. Separe la sección de fumigación exterior de la sección de fumigación central y retire la sección exterior de la máquina (Figura 42).

4. Retire los dos casquillos con brida de nylon del acoplamiento de giro de la sección de fumigación exterior (Figura 42).

   Note: Deseche los casquillos.

5. Repita los pasos 1 a 3 de Retirada de los cilindros de elevación con la sección de fumigación exterior en el otro lado de la máquina.

6. Repita los pasos 1 a 4 de esta sección con la sección de fumigación exterior del otro lado de la máquina.

1. Retire el distribuidor de elevación del soporte de los cilindros como se indica a continuación:

   • Máquinas sin el kit opcional de nivelación del Ultra Sonic Boom: retire las 2 contratuercas con arandela prensada (5/16") y los 2 pernos con arandela prensada (5/16" x 1") que sujetan el soporte del distribuidor de elevación al soporte de los cilindros, y separe el distribuidor y su soporte del soporte de los cilindros (Figura 43).



     Figura 43

     1. Soporte (distribuidor de elevación)
     2. Contratuerca con arandela prensada (5/16")
     3. Soporte de los cilindros
     4. Perno con arandela prensada (5/16" x 1")

   • Máquinas con el kit opcional de nivelación del Ultra Sonic Boom: Retire las 2 contratuercas con arandela prensada (5/16") y los 2 pernos con arandela prensada (5/16" x 1") que sujetan el soporte del distribuidor de elevación y el soporte del controlador TEC al soporte de los cilindros, y separe el distribuidor y su soporte del soporte de los cilindros (Figura 44).



     Figura 44

     Máquina con el kit opcional de nivelación del Ultra Sonic Boom

     1. Soporte (distribuidor de elevación)
     2. Soporte del controlador TEC
     3. Perno con arandela prensada (5/16" x 1")
     4. Soporte de los cilindros
     5. Contratuerca con arandela prensada (5/16")

2. Sujete el distribuidor de elevación al soporte de las válvulas de fumigación con un trozo de cuerda.

   Note: Guarde el soporte y el distribuidor de elevación, los pernos y las tuercas para su instalación en Montaje del distribuidor de los cilindros de elevación en el soporte de los cilindros.

Capacidad del equipo de izado: 41 kg

1. Si la máquina está equipada con el Kit opcional de brazos cubiertos, retire la cubierta de las secciones de fumigación centrales.

2. Sujete la sección de fumigación central con un equipo de izado de la capacidad especificada (Figura 45).



   Figura 45

3. Utilice un trozo de cinta para marcar los orificios donde los 4 pernos con arandela prensada (½" x 1¼") y las 4 tuercas con arandela prensada (½") sujetan los soportes de la sección de fumigación central a la placa de montaje de la máquina (Figura 46).



   Figura 46

4. Retire los 4 pernos con arandela prensada (½" x 1¼") y las 4 tuercas con arandela prensada (½") que sujetan los soportes de la sección de fumigación central a la placa del bastidor de la máquina, y retire la sección de fumigación central de la máquina (Figura 47).

   Note: Guarde los pernos y las contratuercas para la instalación de la nueva sección de fumigación central.



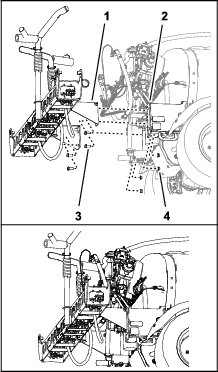

   Figura 47

   1. Perno con arandela prensada (½" x 1¼")
   2. Soportes (sección de fumigación central)
   3. Perfiles de montaje (bastidor del fumigador)
   4. Contratuerca con arandela prensada (½")

1. En la sección de fumigación central, retire la contratuerca con arandela prensada que sujeta la boquilla de fumigación al soporte de la boquilla (Figura 48 y Figura 49).

   Note: Guarde la contratuerca para su instalación en el paso 6 de Instalación de las boquillas de fumigación y las mangueras en la sección de fumigación central.



   Figura 48

   1. Contratuerca con arandela prensada (5/16")
   2. Conector de manguera de dentado simple (3/4")
   3. Boquilla de fumigación
   4. Manguera (D.I. 3/4")
   5. Conector de manguera de dentado doble (3/4")
   6. Abrazadera


   Figura 49

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla
   3. Perno de cabeza hexagonal (5/16" x 3/4" – boquilla de fumigación)

2. Retire el tornillo de acero inoxidable (Nº 12 x 1-1/4") que sujeta la mitad superior de la abrazadera y el conector de manguera de dentado simple o doble (3/4") al cuerpo de la boquilla de fumigación, y separe el conector de manguera dentado y la manguera de la boquilla (Figura 50).

   Note: El perno de cabeza hexagonal (5/16" x 3/4"—acero inoxidable) se separará de la mitad superior de la abrazadera al abrirse la abrazadera; guarde el perno para la instalación.



   Figura 50

   1. Mitad superior de la abrazadera
   2. Tubo de transferencia
   3. Perno de cabeza hexagonal (5/16" x 3/4"—acero inoxidable)
   4. Conector de manguera de dentado doble (3/4")
   5. Soporte (cuerpo de la boquilla de fumigación)
   6. Tornillo de acero inoxidable (Nº 12 x 1-1/4")
   7. Conector de manguera de dentado simple (3/4")

3. Retire la boquilla de la sección de fumigación central (Figura 48 y Figura 49).

4. Repita los pasos 1 a 2 con las otras 2 boquillas de fumigación.

   Note: Guarde las boquillas de fumigación, los tornillos de acero inoxidable y los pernos de cabeza hexagonal para su instalación en el paso 6 y 7 de Montaje de las boquillas de fumigación y las mangueras de la sección de fumigación central.

5. Retire las mangueras (¾" D.I.), los conectores dentados, las abrazaderas y el acoplamiento en T dentado de la sección de fumigación central (Figura 48).

   Note: Ya no necesitará la manguera, los conectores, las abrazaderas y el acoplamiento en T.

Capacidad del equipo de izado: 41 kg

1. Sujete la sección de fumigación central con un equipo de izado de la capacidad especificada.

2. Retire los 2 pernos con arandela prensada (⅜" x 1") y las 2 contratuercas con arandela prensada (⅜") que sujetan el soporte a la sección de fumigación central, y retire el soporte (Figura 51).



   Figura 51

   1. Perno con arandela prensada (3/8" x 1")
   2. Sección de fumigación central
   3. Soporte derecho (sección de fumigación central)
   4. Contratuerca con arandela prensada (3/8")
   5. Soporte izquierdo (sección de fumigación central)

3. Retire los 2 pernos con arandela prensada (⅜" x 1") y las 2 contratuercas con arandela prensada (⅜") que sujetan el otro soporte a la sección de fumigación central, y retire el soporte (Figura 51).

   Note: Guarde los soportes, los pernos y las contratuercas para la instalación en los pasos 3 y 4 de Montaje de los soportes en la sección de fumigación central.

1. Retire los 2 pernos con arandela prensada (3/8" x 1") y las 2 contratuercas (3/8") que sujetan las pestañas verticales de los perfiles izquierdo y derecho del travesaño (Figura 52).



   Figura 52

   1. Perfil izquierdo del travesaño
   2. Perno con arandela prensada (3/8" x 1")
   3. Perfil derecho del travesaño
   4. Contratuercas (3/8")

2. Retire los 2 pernos con arandela prensada (1/2" x 1-1/4") y las 2 contratuercas (1/2") que sujetan el bastidor de cilindro estrecho, los perfiles izquierdo y derecho del travesaño y la pletina de unión estrecha (Figura 53).



   Figura 53

   1. Perno de cuello cuadrado (1/2"x 1-1/4")
   2. Bastidor del cilindro (estrecho)
   3. Perfil izquierdo del travesaño
   4. Contratuercas (1/2")
   5. Pletina de unión (estrecha)
   6. Perfil derecho del travesaño

   Note: Guarde los pernos con arandela prensada, los pernos de cuello cuadrado y las contratuercas para su instalación en los pasos 2 y 7 de Instalación de la extensión del brazo central. Ya no necesitará el bastidor de cilindro estrecho y la pletina de unión estrecha.

3. Separe los perfiles izquierdo y derecho del travesaño.

1. Alinee los orificios de las pestañas verticales de la extensión del brazo central con los orificios del perfil del travesaño (Figura 54).



   Figura 54

   1. Contratuercas con arandela prensada (3/8")
   2. Pestaña vertical (perfil del travesaño)
   3. Pestaña vertical (extensión del brazo central)
   4. Pernos con arandela prensada (3/8" × 1")

2. Sujete provisionalmente la extensión del brazo central al perfil del travesaño (Figura 54) con los 2 pernos con arandela prensada (3/8" x 1") y las 2 contratuercas con arandela prensada (3/8") que retiró en el paso 1 de Separación de los perfiles de la sección de fumigación central.

3. Alinee los orificios de las pestañas verticales de la extensión del brazo central con los orificios del otro perfil del travesaño (Figura 54).

4. Ensamble provisionalmente la extensión del brazo central al otro perfil del travesaño (Figura 54) con los 2 pernos con arandela prensada (3/8" x 1") y las 2 contratuercas con arandela prensada (3/8") del kit de acabado del sistema de fumigación GeoLink (Figura 54).

5. Alinee los orificios del soporte de los cilindros con los orificios situados en la línea central del perfil del travesaño y de la extensión del brazo central. (Figura 55)



   Figura 55

   1. Perfil izquierdo del travesaño
   2. Extensión del brazo central
   3. Soporte de los cilindros (ancho)
   4. Perfil derecho del travesaño
   5. Perno de cuello cuadrado (1/2"x 1-1/4")
   6. Pletina de unión (ancha)
   7. Contratuerca con arandela prensada (½")

6. Inserte la pletina de unión en el perfil del travesaño y alinee el orificio de la pletina con los orificios situados en la línea central de los perfiles y de la extensión del brazo (Figura 55).

7. Ensamble el soporte de los cilindros, los perfiles, la extensión del brazo central y la pletina de unión con los 2 pernos de cuello cuadrado (½" x 1¼") y las 2 contratuercas con arandela prensada (½") que retiró en el paso 2 de Separación de los perfiles de la sección de fumigación central, y los 4 pernos de cuello cuadrado (½" x 1¼") y 4 contratuercas con arandela prensada (½") del kit de acabado del sistema de fumigación GeoLink (Figura 55).

8. Apriete los pernos con arandela prensada y las contratuercas con arandela prensada de 3/8" a 37–45 N∙m.

9. Apriete las contratuercas con arandela prensada de ½" a 91–113 N∙m.

Capacidad del equipo de izado: 55 kg

1. Sujete la sección de fumigación central con un equipo de izado de la capacidad especificada.

2. Alinee los orificios del soporte derecho con los orificios del perfil derecho, según se muestra en Figura 56.



   Figura 56

   1. Perno con arandela prensada (3/8" x 1")
   2. Perfil derecho del travesaño (sección de fumigación central)
   3. Perfil izquierdo del travesaño (sección de fumigación central)
   4. Contratuerca con arandela prensada (3/8")
   5. Soporte derecho (sección de fumigación central)
   6. Soporte izquierdo (sección de fumigación central)

3. Monte el soporte derecho en el perfil derecho del travesaño (Figura 56) con los 2 pernos con arandela prensada (3/8" x 1") y las 2 contratuercas con arandela prensada (3/8") que retiró en los pasos 2 y 3 de Retirada de los soportes de la sección de fumigación central.

4. Repita los pasos 2 y 3 con el soporte izquierdo en el perfil izquierdo del travesaño (Figura 56).

5. Apriete los pernos con arandela prensada y las tuercas con arandela prensada a 37–45 N∙m.

1. Utilizando un equipo de izado, eleve la nueva sección de fumigación central a una altura de trabajo cómoda.

2. Trabajando con la boquilla de fumigación 2 que viene con el kit de acabado del sistema de fumigación GeoLink, retire el tornillo de acero inoxidable que fija la mitad superior de la abrazadera a la base (Figura 57).



   Figura 57

   1. Perno de cabeza hexagonal (5/16" x 3/4"—acero inoxidable)
   2. Tubo de transferencia
   3. Mitad superior de la abrazadera
   4. Conector de manguera de dentado simple (1/2")
   5. Tornillo de acero inoxidable (Nº 12 x 1-1/4")
   6. Cuerpo de la boquilla de fumigación
   7. Hacia la sección de fumigación

3. Localice el orificio en el lateral del conector de manguera de dentado simple, al final de la manguera de 25 cm (válvula de fumigación 5 o 6) de la sección de fumigación central (Figura 57 y Figura 58).



   Figura 58

   1. Manguera – 13 mm x 250 mm (válvula de fumigación 5 o 6)
   2. Boquilla de fumigación
   3. Conector de manguera de dentado simple (13 mm)
   4. Manguera y acoplamiento dentado – 13 mm x 810 mm (válvula de fumigación 5 o 6)

4. Alinee el tubo de transferencia del soporte de una boquilla de fumigación (Figura 57) con el orificio del lateral del conector de manguera de dentado simple (13 mm).

5. Cierre la mitad superior de la abrazadera alrededor del conector de manguera dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigación (Figura 57) con el tornillo de acero inoxidable (Nº 12 x 1-¼"); apriete el tornillo de acero inoxidable a entre 14 y 18 N∙m.

   Important: No apriete el tornillo de acero inoxidable más de la especificación del par de apriete en el paso 5.

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x 3/4") está asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.

6. Trabajando con la boquilla de fumigación, el perno de cabeza hexagonal, y el tornillo de acero inoxidable que retiró en los pasos 1 y 2 de Retirada de las boquillas de fumigación, repita los pasos 3 a 5 con el conector de manguera de dentado simple (Figura 57 y Figura 58) del otro extremo de la manguera de 25 cm.

7. Trabajando con las 2 boquillas de fumigación que retiró en el paso 4 de Retirada de las boquillas de fumigación, repita los pasos 3 a 5 con los conectores de manguera de dentado simple del otro conjunto de mangueras (válvula de fumigación 5 o 6) de la sección de fumigación central (Figura 57 y Figura 58).

1. Enrute la manguera de 13 mm y el conjunto de la boquilla entre los tirantes del perfil exterior (Figura 59).



   Figura 59

   1. Mangueras – 13 mm x 250 mm
   2. Tirantes (perfil izquierdo)
   3. Manguera y acoplamiento dentado – 13 mm x 810 mm
   4. Boquillas de fumigación

2. Enrute la manguera y la boquilla por encima del tirante y hacia fuera hasta llegar al soporte de la boquilla exterior (Figura 59).

3. Alinee el perno de cabeza hexagonal (5/16" x 3/4") de la boquilla de fumigación con el orificio del soporte de la boquilla, y sujete provisionalmente la boquilla al soporte con una contratuerca con arandela prensada (5/16") del Kit de acabado del sistema de fumigación GeoLink (Figura 60).



   Figura 60

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla (exterior)
   3. Perno de cabeza hexagonal (5/16" x 3/4"—acero inoxidable)

4. Enrute la otra manguera de 13 mm y el conjunto de la boquilla entre los tirantes del perfil exterior (Figura 59).

5. Enrute la manguera y la boquilla por encima del tirante y hacia dentro hasta llegar al soporte de la boquilla interior (Figura 59).

6. Alinee el perno de cabeza hexagonal (5/16" x 3/4") de la boquilla de fumigación con el orificio del soporte de la boquilla (Figura 60), y sujete provisionalmente la boquilla al soporte con una de las contratuercas con arandela prensada (5/16") que retiró en los pasos 1 y 4 de Retirada de las boquillas de fumigación.

7. Apriete la contratuerca con arandela prensada a 1978 – 2542 N·cm.

8. Enrute la manguera y el acoplamiento dentado de 13 mm x 810 mm por el lado de la sección de fumigación central que tiene los soportes izquierdo y derecho (Figura 59).

9. Repita los pasos 1 a 8 con el otro conjunto de manguera y boquilla en el otro perfil exterior (Figura 59 y Figura 60).

1. Retire el extremo superior de la manguera de desvío, según se indica a continuación:

   • Máquinas sin kit opcional de lanza de mano o Kit opcional de carrete de manguera eléctrico: retire la horquilla de retención pequeña que sujeta el acoplamiento rápido de la manguera de desvío al acoplamiento rápido de la válvula de desvío de sección derecha (Figura 61).



     Figura 61

     1. Acoplamiento rápido (válvula de desvío de sección derecha)
     2. Acoplamiento rápido (hembra 90°—manguera de desvío)
     3. Horquilla de retención (pequeña)
     4. Manguera de desvío

   • Si la máquina tiene el kit opcional de lanza de mano o el kit opcional de carrete de manguera eléctrico, realice los pasos siguientes:

     1. Retire la horquilla de retención que sujeta el acoplamiento rápido de la válvula de cierre al acoplamiento rápido de la válvula de desvío de sección derecha, y separe la válvula del alojamiento (Figura 62).



        Figura 62

        1. Acoplamiento rápido (válvula de desvío de sección derecha)
        2. Acoplamiento rápido (acoplamiento dentado de 90° )
        3. Horquilla de retención
        4. Acoplamiento rápido (válvula de cierre)

     2. Retire la horquilla de retención que sujeta el acoplamiento rápido de la válvula de cierre al acoplamiento rápido del acoplamiento dentado de 90°, y separe la válvula del alojamiento (Figura 62).

        Note: Guarde la válvula de cierre y las horquillas de retención para su instalación en Montaje de la válvula de cierre en la manguera de desvío.

2. Retire la horquilla de retención grande que sujeta el acoplamiento dentado de 90° del extremo inferior de la manguera de desvío al conector pasamuros del depósito de fumigación (Figura 63).

   Note: Guarde la horquilla de retención grande para su instalación en Montaje de las mangueras de desvío en el depósito.



   Figura 63

   1. Acoplamiento dentado de 90°
   2. Horquilla de retención (grande)
   3. Pasamuros
   4. Manguera de desvío

3. Retire la manguera de desvío de la máquina.

   Note: Ya no necesitará la manguera de desvío y la horquilla de retención pequeña.

1. Retire las 3 horquillas de retención que sujetan los 3 actuadores de válvula a las válvulas de sección izquierda, central y derecha (Figura 64).



   Figura 64

   1. Válvula de sección
   2. Horquilla de retención
   3. Actuador de la válvula

2. Retire los actuadores de válvula de las válvulas de sección izquierda, central y derecha (Figura 64).

3. Retire la horquilla de retención que sujeta el tapón al acoplamiento rápido de la válvula de desvío, y retire el tapón (Figura 65).

   Note: Ya no necesitará el tapón.



   Figura 65

   1. Acoplamiento rápido (válvula de desvío)
   2. Horquilla de retención
   3. Tapón

4. Retire las 3 horquillas de retención que sujetan las 3 válvulas de desvío a las válvulas de sección la izquierda, central y derecha (Figura 66).



   Figura 66

   1. Acoplamiento rápido
   2. Acoplamiento rápido — hembra (válvula de desvío)
   3. Acoplamiento rápido (válvula de sección)
   4. Horquilla de retención

5. Levante las válvulas de desvío de las válvulas de sección (Figura 66).

6. Gire las válvulas de desvío 180° y móntelas en los acoplamientos rápidos de las válvulas de sección (Figura 66).

7. Sujete las 3 válvulas de desvío a las válvulas de sección con las 3 horquillas de retención que retiró en el paso 4 (Figura 66).

8. Instale el tapón en el acoplamiento rápido de la válvula de desvío (Figura 67).



   Figura 67

   1. Acoplamiento rápido hembra (válvula de desvío)
   2. Tapón
   3. Horquilla de retención

9. Sujete el tapón al acoplamiento rápido hembra con la horquilla de retención que retiró en el paso 3 (Figura 67).

10. Monte los 3 actuadores de válvula en las válvulas de sección izquierda, central y derecha (Figura 64) con las horquillas de retención que retiró en el paso 1.

Note: Se añadirán las válvulas de sección a las válvulas del sistema de fumigación GeoLink de 10 válvulas en Montaje de las 3 válvulas de sección en el soporte de las válvulas.

1. Retire los 2 pernos con arandela prensada (¼" x ¾") y 2 contratuercas (¼") que sujetan la válvula de sección del brazo izquierdo al soporte del distribuidor (Figura 68).

   Note: Ya no necesitará los 2 pernos con arandela prensada y las contratuercas.



   Figura 68

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de sección
   3. Soporte del distribuidor
   4. Contratuerca (¼")

2. Retire los 2 pernos con arandela prensada (¼" x ¾") y 2 contratuercas (¼") que sujetan la válvula de sección del brazo derecho al soporte del distribuidor (Figura 68).

3. Retire la brida de fijación (40 mm a 64 mm) y la junta (25 mm x 35 mm) que fijan la brida de la válvula de sección izquierda al adaptador (Figura 68).

   Note: Guarde los 2 pernos con arandela prensada, las 2 contratuercas, la brida de fijación y la junta para su instalación en Montaje de las 3 válvulas de sección en el soporte de las válvulas.



   Figura 69

   1. Adaptador
   2. Brida (válvula de sección izquierda)
   3. Junta (25 mm x 35 mm)
   4. Brida de fijación (40 mm – 64 mm)

4. Retire las 3 válvulas de sección de la máquina (Figura 69).

5. Retire las pegatinas de los actuadores de las 3 válvulas de sección (Figura 70).



   Figura 70

   1. Pegatina de la válvula de sección
   2. Actuador (válvula de sección)

6. Retire la brida de fijación de 51 mm y la junta de 38 mm que sujetan la brida del adaptador a la brida del caudalímetro (Figura 71).

   Note: Guarde la brida de fijación y la junta para su instalación en Montaje del distribuidor en el caudalímetro.



   Figura 71

   1. Brida (caudalímetro)
   2. Junta
   3. Brida de fijación (51 mm)
   4. Adaptador

1. Desconecte el conector hembra de 3 vías del arnés de cables de la máquina marcado FLOW METER del conector de 3 pines del caudalímetro (Figura 72).



   Figura 72

   1. Conector de 3 pines (caudalímetro)
   2. Conector hembra de 3 vías (arnés de cables de la máquina — FLOW METER)
   3. Grapas
   4. Panel de las válvulas de sección

2. Retire las 2 grapas del arnés de cables de la máquina de la pestaña inferior del panel de las válvulas de sección (Figura 72).

3. Retire los 4 tornillos con arandela prensada (5/16" x ¾") que sujetan el panel de las válvulas de sección del soporte de las válvulas, y retire el panel de las válvulas de la máquina (Figura 73).

   Note: Guarde los 4 tornillos con arandela prensada para su instalación en Instalación del soporte y las abrazaderas del caudalímetro; ya no necesitará el panel de las válvulas de sección.



   Figura 73

   1. Tornillo con arandela prensada (5/16" x ¾")
   2. Panel de las válvulas de sección
   3. Soporte de las válvulas

1. Alinee los orificios del soporte del caudalímetro con los orificios del soporte de las válvulas (Figura 74).



   Figura 74

   1. Tornillo con arandela prensada (5/16" x ¾")
   2. Soporte del caudalímetro
   3. Soporte de las válvulas

2. Monte el soporte del caudalímetro en el soporte de las válvulas con los 4 tornillos con arandela prensada que retiró en el paso 3 de Retirada del panel de las válvulas de sección, y apriete los tornillos a 1978 – 2542 N·cm.

3. Alinee dos secciones de abrazadera entre el caudalímetro y el soporte del caudalímetro, y alinee los orificios de las secciones de las abrazaderas con los orificios del soporte (Figura 75).



   Figura 75

   1. Perno (½" x 4-¼")
   2. Sección de abrazadera
   3. Soporte del caudalímetro
   4. Contratuercas con arandela prensada (¼")

4. Alinee una sección de abrazadera en la parte trasera del caudalímetro con una de las secciones de abrazadera que ensambló en el paso 3 (Figura 75).

5. Monte las dos mitades de la abrazadera al soporte del caudalímetro (Figura 75) con 2 pernos (¼" x 4½") y 2 tuercas con arandela prensada (¼").

6. Repita los pasos 4 y 5 en con la otra sección de abrazadera que montó en el paso 3.

7. Apriete los pernos y las tuercas a 1017 – 1243 N·cm.

1. Localice el rama de 84 cm del arnés de cables, la rama de 60 cm del arnés de cables y la rama de 66 cm del arnés de cables del arnés de cables del kit (Figura 76 y Figura 77).

2. Enrute las ramas de 84 cm, 60 cm y 66 cm del arnés de cables del kit por el lado izquierdo de la máquina junto al arnés de cables de la máquina (Figura 78 y Figura 79).



   Figura 78

   1. Arnés de cables del kit (457 cm)
   2. Rama de 84 cm del arnés de cables, rama de 60 cm del arnés de cables y rama de 66 cm del arnés de cables
   3. Arnés de cables de la máquina
   4. Soporte del distribuidor
   5. Rama del arnés de cables de 102 cm
   6. Rama del arnés de cables de 89 cm


   Figura 79

   1. Arnés de cables de la máquina
   2. Arnés de cables del kit (457 cm)
   3. Rama de 102 cm del arnés de cables — ASC10 y NOZZLE-VALVES 1 – 10
   4. Rama de 89 cm del arnés de cables —RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY, y RIGHT SPRAY

3. Enrute las ramas de 84 cm, 60 cm y 66 cm del arnés de cables del kit hacia adelante por el perfil izquierdo del bastidor (Figura 81 y Figura 82).



   Figura 80



   Figura 81

   1. Rama de 84 cm del arnés de cables — embrague de la bomba
   2. Rama de 60 cm del arnés de cables — TO BATTERY POSITIVE, BATTERY NEGATIVE, Y ALTERNATOR
   3. Rama de 66 cm del arnés de cables —ASC 10 ENABLE RELAY, 50A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, Y ASC 10 POWER AND CAN FROM X25
   4. Rama de 102 cm del arnés de cables — ASC10 y NOZZLE-VALVES 1 – 10
   5. Arnés de cables del kit (457 cm)


   Figura 82

   Parte inferior de la máquina

   1. Arnés de cables del kit (457 cm)
   2. Arnés de cables de la máquina
   3. Parte delantera de la máquina
   4. Perfil izquierdo del bastidor
   5. Brida

4. Enrute las ramas de 84 cm, 60 cm y 66 cm del arnés de cables del kit junto al arnés de cables de la máquina, por fuera del conjunto del freno de estacionamiento (Figura 83).



   Figura 83

   1. Arnés de cables del kit (457 cm)
   2. Bridas
   3. Rama de 60 cm del arnés de cables —BATTERY POSITIVE, BATTERY NEGATIVE, Y ALTERNATOR
   4. Arnés de cables de la máquina

5. Enrute las ramas de 84 cm, 60 cm y 66 cm del arnés de cables del kit a través del tubo de sujeción del amortiguador, como se muestra en la Figura 84.



   Figura 84

   1. Arnés de cables de la máquina
   2. Rama de 66 cm del arnés de cables —ASC 10 ENABLE RELAY, 50A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, Y ASC 10 POWER AND CAN FROM X25
   3. Rama de 60 cm del arnés de cables —BATTERY POSITIVE, BATTERY NEGATIVE, Y ALTERNATOR
   4. Arnés de cables del kit (457 cm)
   5. Bridas

6. Sujete el arnés de cables del kit al arnés de cables de la máquina, según se muestra en Figura 82, Figura 83, y Figura 84.

7. En la parte trasera de la máquina, enrute la rama de 89 cm del arnés de cables hacia adelante, por delante del distribuidor de elevación, y a la derecha del caudalímetro, según se muestra en la Figura 85.



   Figura 85

   1. Arnés de cables de la máquina
   2. Rama de 89 cm del arnés de cables —RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY, y RIGHT SPRAY
   3. Conector de 3 pines (CENTER SPRAY)
   4. Conector hembra de 3 vías (NOZZLE VALVE 5)
   5. Rama de 102 cm del arnés de cables — ASC10 y NOZZLE-VALVES 1 – 10
   6. Conector hembra de 40 vías (ASC 10)

8. Enrute la rama de 102 cm del arnés de cables por detrás del distribuidor de elevación y hacia la derecha, según se muestra en Figura 85.

1. Conecte el conector de 3 pines de la rama de 89 cm del arnés de cables marcado LEFT SPRAY al conector hembra de 3 vías del arnés de cables de la máquina marcado LEFT SPRAY VALVE (Figura 86).



   Figura 86

   1. Soporte del caudalímetro
   2. Conector hembra de 3 vías — rama de 89 cm del arnés de cables del kit (RIGHT SPRAY)
   3. Conector de 3 pines (arnés de cables de la máquina — RIGHT SPRAY VALVE)
   4. Grapa

2. Conecte el conector de 3 pines del arnés de cables del kit marcado CENTER SPRAY al conector hembra de 3 vías del arnés de cables de la máquina marcado CENTER SPRAY VALVE (Figura 86).

3. Conecte el conector de 3 pines del arnés de cables del kit marcado RIGHT SPRAY al conector hembra de 3 vías del arnés de cables de la máquina marcado RIGHT SPRAY VALVE (Figura 86)

4. Introduzca la grapa del arnés de cables del kit en el orificio de la pestaña del soporte del caudalímetro (Figura 86).

1. Conecte el conector hembra de 3 vías de la rama de 89 cm del arnés de cables marcado FLOW METER al conector de 3 pines del caudalímetro (Figura 87).



   Figura 87

   1. Conector de 3 pines (caudalímetro)
   2. Conector hembra de 3 vías (rama de 89 cm del arnés de cables del kit— FLOW METER)

2. Conecte el conector de 3 pines de la rama de 89 cm del arnés de cables del kit marcado MASTER VALVE al conector hembra de 3 vías del arnés de cables de la máquina marcado MASTER SPRAY VALVE (Figura 88).



   Figura 88

   1. Conector de 3 pines (actuador — válvula de fumigación maestra)
   2. Conector de 3 pines (rama de 89 cm del arnés de cables del kit—MASTER VALVE)
   3. Conector de 3 pines (rama de 89 cm del arnés de cables del kit—MASTER VALVE)
   4. Conector hembra de 3 vías (arnés de cables de la máquina—MASTER SPRAY VALVE)

3. Conecte el conector de 3 pines del actuador de la válvula de fumigación maestra al conector hembra de 3 vías de la rama de 89 cm del arnés de cables del kit marcado MASTER VALVE (Figura 88).

4. Conecte el conector de 4 pines del actuador de la válvula de caudal al conector hembra de 4 vías de la rama de 89 cm del arnés de cables del kit marcado RATE VALVE (Figura 89).



   Figura 89

   1. Conector hembra de 4 vías (rama de 89 cm del arnés de cables del kit —RATE VALVE)
   2. Conector de 4 pines (actuador—válvula de caudal)

1. Conecte la manguera (1" x 5¾") en el acoplamiento dentado recto (1" x 2") con una abrazadera (¾" a 1½"), y apriete la abrazadera a mano (Figura 90).



   Figura 90

   1. Conector dentado recto (1" x 2")
   2. Abrazadera (¾" a 1½")
   3. Manguera (3" x 5¼")
   4. Distribuidor
   5. Manguera (1 x 16 pulgadas)

2. Conecte el otro extremo de la manguera (1" x 5¾") en el acoplamiento dentado del distribuidor con una abrazadera, según se muestra en Figura 90, y apriete la abrazadera a mano.

3. Conecte la manguera (1" x 16") al otro acoplamiento dentado del distribuidor con una abrazadera, y apriete la abrazadera a mano (Figura 90).

1. Conecte el conector dentado recto (1" x 2") a la brida del caudalímetro con la junta de 38 mm y la brida de fijación de 51 mm que retiró en el paso 6 de Retirada de las válvulas de sección del soporte del distribuidor.



   Figura 91

   1. Brida (caudalímetro)
   2. Junta (38 mm)
   3. Brida de fijación (51 mm)
   4. Conector dentado recto (1" x 2")

2. Apriete la brida de fijación a mano (Figura 91).

1. Conecte el acoplamiento rápido de 90° (hembra - 1") a la manguera (1" x 26"), y sujete la manguera al acoplamiento con una abrazadera, como se muestra en la Figura 92.



   Figura 92

   1. Acoplamiento rápido de 90°(hembra—1")
   2. Abrazadera (¾" x 1-1/5")
   3. Conjunto de acoplamiento dentado de 90° y manguera
   4. Manguera (1 x 26 pulgadas)
   5. Acoplamiento en T (1" x 1" x 1")

2. Conecte el extremo libre de la manguera al acoplamiento en T, según se muestra en Figura 92, y sujete la manguera al acoplamiento con una abrazadera.

3. Repita los pasos 1 a 2 con el otro acoplamiento dentado de 90°, el otro acoplamiento rápido, y la otra manguera.

4. Conecte el acoplamiento dentado de 90° y la manguera al acoplamiento en T, y sujete la manguera al acoplamiento con una abrazadera (Figura 92).

Máquinas con kit opcional de lanza de mano o kit opcional de carrete de manguera eléctrico

1. Como se muestra en la Figura 93, retire la horquilla de retención del acoplamiento rápido de 90° que ensambló en Montaje de las mangueras de desvío.



   Figura 93

   1. Acoplamiento rápido (acoplamiento dentado de 90° )
   2. Válvula de cierre
   3. Horquilla de retención

2. Monte la válvula de cierre en el conector hembra del acoplamiento rápido (Figura 93).

3. Sujete la válvula al acoplamiento con la horquilla de retención que retiró en el paso 1.

4. Monte la válvula de cierre y la horquilla de retención que retiró en el paso 1 de Retirada de la manguera de desvío de sección en el otro acoplamiento rápido hembra (Figura 93).

1. Alinee el conjunto de manguera de desvío con el depósito de fumigación (Figura 94).



   Figura 94

   1. Acoplamiento dentado de 90° (conjunto de manguera de desvío)
   2. Conector pasamuros (depósito de fumigación)
   3. Horquilla de retención

2. Monte el acoplamiento dentado de 90° en el pasamuros del depósito de fumigación y sujete ambos con la horquilla de retención que retiró en el paso 2 de Retirada de la manguera de desvío de sección.

1. Alinee el controlador de fumigación ASC 10 en el lado delantero del soporte de las válvulas, orientando el conector de 4 pines hacia fuera (Figura 98).



   Figura 98

   1. Perno (4 x 10 mm)
   2. Soporte de 10 válvulas
   3. Controlador de fumigación ASC 10
   4. Conector de 4 pines
   5. Contratuerca con arandela prensada (4 mm)

2. Monte el controlador del fumigador en el soporte de las válvulas (Figura 98) con los 3 pernos (3 x 10 mm) y las 4 contratuercas con arandela prensada (4 mm).

   Note: No utilice el orificio superior exterior del controlador de fumigación ASC 10 .

3. Apriete los pernos y las tuercas a 234–286 N·cm.

1. Retire las horquillas de retención que sujetan los actuadores de válvula de las válvulas de boquilla 1 a 7 (Figura 99).



   Figura 99

   1. Actuadores de válvula (válvulas de boquilla 2 a 7)
   2. Vástago de la válvula (válvula de boquilla 1)
   3. Horquilla de retención
   4. Actuador de la válvula (válvula de boquilla 1)

2. Retire los actuadores de válvula de las válvulas de boquilla 1 a 7 (Figura 99).

3. Retire las horquillas de retención que sujetan los tapones en los conectores de los acoplamientos rápidos de las válvulas de boquilla 5 y 6, y retire los tapones (Figura 100).

   Note: Ya no necesitará los tapones; guarde las horquillas de retención para su instalación en Instalación de las mangueras de desvío de sección – Máquinas con el kit opcional de lanza de mano o el kit opcional de carrete de manguera eléctrico.



   Figura 100

   1. Acoplamiento rápido — conector hembra (válvula de desvío de la válvula de boquilla 5)
   2. Tapón (acoplamiento rápido)
   3. Horquilla de retención
   4. Acoplamiento rápido — conector hembra (válvula de desvío de la válvula de boquilla 6)

4. Retire las horquillas de retención que sujetan las válvulas de desvío a las válvulas de boquilla 1 a 7 (Figura 101).



   Figura 101

   1. Acoplamiento rápido — tapón
   2. Válvula de boquilla 1
   3. Horquilla de retención
   4. Válvula de boquilla 5

5. Retire las válvulas de desvío de las válvulas de boquilla 1 a 5 (Figura 101).

6. Gire las válvulas de desvío 180° y móntelas en los acoplamientos rápidos de las válvulas de sección (Figura 102).



   Figura 102

   1. Conector rápido – conector hembra (orientar hacia fuera)
   2. Válvula de boquilla 1
   3. Horquilla de retención

7. Sujete las válvulas de desvío a las válvulas de sección con las horquillas de retención (Figura 102) que retiró en el paso 4.

8. Repita los pasos 5 a 7 con las válvulas de desvío de las válvulas de boquilla 6 y 7 (Figura 103).



   Figura 103

   1. Conector rápido – conector hembra (orientar hacia fuera)
   2. Horquilla de retención
   3. Válvula de boquilla 7

9. Monte los tapones en los acoplamientos rápidos de las válvulas de desvío de las válvulas de boquilla 5 y 6 con las horquillas de retención suministradas con los tapones (Figura 102).



   Figura 104

   1. Horquilla de retención
   2. Tapón (acoplamiento rápido)
   3. Acoplamiento rápido — tapón (válvula de desvío de la válvula de boquilla 5)
   4. Acoplamiento rápido — tapón (válvula de desvío de la válvula de boquilla 6)

10. Monte los actuadores de válvula en las válvulas de boquilla 1 a 7 (Figura 99) con las horquillas de retención que retiró en el paso 1.

1. Monte las tres válvulas de sección (Figura 105) que retiró en el paso 8 de Retirada de las válvulas de sección del soporte del distribuidor sobre la brida de la válvula 7 del conjunto de válvulas de fumigación con la brida de fijación y la junta que retiró en el paso 4 de Retirada de las válvulas de sección del soporte del distribuidor.

   Important: Las válvulas de sección izquierda, central y derecha se identifican en el sistema de fumigación GeoLink de la manera siguiente: válvula de sección izquierda — válvula de boquilla 8, válvula de la sección central — válvula de boquilla 9, y válvula de sección derecha — válvula de boquilla 10.



   Figura 105

   1. Brida — válvula de sección (sección de fumigación izquierda — válvula de boquilla 8)
   2. Brida de fijación
   3. Junta
   4. Brida — válvula de boquilla 7 (conjunto de válvulas de fumigación GeoLink)

2. Sujete el conector hembra del acoplamiento rápido de la válvula de desvío de la válvula de boquilla 8 al acoplamiento rápido de la válvula de desvío de la válvula de boquilla 7 con la horquilla de retención que retiró en el paso 8 de Retirada de las válvulas de sección del soporte del distribuidor.



   Figura 106

   1. Acoplamiento rápido (conector hembra– válvula de desvío)
   2. Horquilla de retención

3. Monte la válvula de boquilla 10 en el soporte de las válvulas (Figura 107 o Figura 108) con los 2 pernos con arandela prensada (¼" x ¾") y las 2 contratuercas (¼") que retiró en el paso 2 de Retirada de las válvulas de sección del soporte del distribuidor.



   Figura 107

   Máquinas sin Kit de lanza de mano o Kit de carrete de manguera eléctrico

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de boquilla 10
   3. Contratuerca (¼")
   4. Soporte de las válvulas
   5. Acoplamiento rápido (tapón)


   Figura 108

   Máquinas con Kit de lanza de mano o Kit de carrete de manguera eléctrico

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de boquilla 10
   3. Contratuerca (¼")
   4. Soporte de las válvulas
   5. Acoplamiento rápido (conector hembra)

4. Apriete los pernos con arandela prensada y las contratuercas a 1017–1243 N·m.

Capacidad del equipo de izado: 23 kg

1. Usando un equipo de izado con la capacidad especificada, eleve el conjunto de soporte de las válvulas y válvulas de fumigación y alinéelo sobre la sección de fumigación central (Figura 109).



   Figura 109

   1. Conjunto de soporte de las válvulas y válvulas de fumigación

2. Alinee los orificios del soporte de montaje del soporte de las válvulas con los orificios del perfil de travesaño de la sección de brazo central (Figura 110).



   Figura 110

   1. Soporte (soporte de las válvulas)
   2. Perfil del travesaño (sección de brazo central)
   3. Contratuerca con arandela prensada (5/16")
   4. Perno con arandela prensada (5/16" x 3/4")

3. Monte el soporte de las válvulas en el perfil del travesaño (Figura 110 y Figura 111) con 4 pernos (5/16" x 3/4") y 4 contratuercas con arandela prensada (5/16").



   Figura 111

   1. Perno con arandela prensada (5/16" x 3/4")
   2. Soporte (soporte de las válvulas)
   3. Contratuerca con arandela prensada (5/16")
   4. Perfil del travesaño (sección de brazo central)

4. Repita los pasos 2 a 3 con el otro soporte de montaje del soporte de las válvulas en el otro perfil del travesaño.

5. Apriete los pernos con arandela prensada y las contratuercas con arandela prensada a 1978–2.542 N·cm.

1. Conecte la manguera (2,54 cm x 40,64 cm) al acoplamiento con brida de 90° (2,54 cm), según se muestra en Figura 112.



   Figura 112

   1. Acoplamiento con brida de 90° (1")
   2. Abrazadera
   3. Manguera (1 x 16 pulgadas)
   4. Grapa (brida)
   5. Soporte de las válvulas

2. Sujete la manguera al acoplamiento con brida con una abrazadera (Figura 112).

3. Inserte la brida/grapa en el orificio de la parte superior del soporte de las válvulas, según se muestra en Figura 112.

4. Sujete la brida/grapa (Figura 112) alrededor de la manguera (1" x 16").

1. Retire las horquillas de retención de los conectores hembra de los acoplamientos rápidos que montó en las mangueras de desvío en el paso 1 de Montaje de las mangueras de desvío.

2. Conecte el acoplamiento rápido de la manguera de desvío al acoplamiento rápido de la válvula de desvío de la válvula de boquilla 10 (Figura 113).



   Figura 113

   1. Acoplamiento rápido (válvula de desvío)
   2. Conectores hembra—acoplamientos rápidos
   3. Horquilla de retención

3. Sujete los acoplamientos rápidos de la manguera de desvío y la válvula de desvío con la horquilla de retención (Figura 113).

4. Repita los pasos 1 a 3 con los acoplamientos rápidos de la válvula de boquilla 1.

1. Conecte el acoplamiento rápido de la válvula de cierre-desvío al acoplamiento rápido (conector hembra) de la válvula de desvío (Figura 114).



   Figura 114

   1. Acoplamiento rápido — conector hembra (válvula de boquilla 10)
   2. Válvula de cierre (kit de lanza de mano o carrete de manguera eléctrico)
   3. Horquilla de retención

2. Sujete los acoplamientos rápidos de la válvula de cierre del desvío y la válvula de desvío con la horquilla de retención (Figura 114) que retiró en el paso 3 de Posicionamiento de las válvulas de desvío — Máquinas con el kit opcional de lanza de mano o el kit opcional de carrete de manguera eléctrico.

3. Repita los pasos 1 y 2 con la válvula de cierre–desvío y la válvula de desvío del otro lado de la máquina.

1. Inserte las grapas de anclaje de los conectores en los orificios del soporte de las válvulas (Figura 115).



   Figura 115

   1. Grapa (anclaje del conector)
   2. Soporte de las válvulas
   3. Conector de 3 pines (actuador de la válvula – posición 10)
   4. Conector de 3 pines (actuador de la válvula – posición 8)
   5. Conector de 3 pines (actuador de la válvula – posición 9)


   Figura 116

   1. Conector de 3 pines (actuador de la válvula – posición 1)
   2. Conector hembra de 3 vías — rama de 89 cm del arnés de cables del kit (NOZZLE VALVE 1)
   3. Actuador de la válvula (posición 1)

2. Conecte el conector hembra de 3 vías (Figura 116) de la rama de 89 cm del arnés de cables del kit marcado NOZZLE VALVE 1 en el conector de 3 pines del actuador de la válvula de la izquierda (posición 1).

   Note: Las posiciones 1 a 10 de los actuadores de válvula están dispuestos de izquierda a derecha, visto desde detrás de la máquina.

3. Conecte el conector hembra de 3 vías (Figura 116) de la rama de 89 cm del arnés de cables del kit marcado NOZZLE VALVE 2 en el conector de 3 pines del actuador de la válvula (posición 2).

4. Conecte los demás conectores hembra de 3 vías de la rama de 89 cm del arnés de cables del kit a los conectores de 3 pines de los actuadores de las válvulas (Figura 116).

   Note: Asegúrese de que los conectores hembra de 3 vías están conectados a los actuadores de válvula correspondientes.

1. Alinee el extremo fijo del cilindro de elevación que retiró en el paso 3 de Retirada de los cilindros de elevación al orificio de 16 mm del bastidor del cilindro (Figura 117).

   Note: Asegúrese de que los orificios de extensión y retracción del cilindro están alineados.



   Figura 117

   1. Cilindro de elevación (extremo fijo)
   2. Pasador de giro
   3. Contratuerca con arandela prensada (5/16")
   4. Perno con arandela prensada (5/16" x 3/4")
   5. Bastidor del cilindro

2. Sujete el cilindro al soporte de los cilindros con el pasador de giro, el perno con arandela prensada y una tuerca de arandela prensada (Figura 117).

3. Apriete el perno y la tuerca a 1978–2542 N·cm.

4. Repita los pasos 1 a 3 con el otro cilindro de elevación en el otro lado del soporte de los cilindros.

1. Conecte provisionalmente una manguera hidráulica nueva (1/4" x 24-3/4") entre el orificio de extensión del cilindro de elevación del brazo izquierdo y el orificio C3 del distribuidor de elevación de los brazos (Figura 118).



   Figura 118

   1. Orificio de extensión (cilindro de elevación del brazo izquierdo)
   2. Manguera hidráulica (1/4" x 24-3/4")
   3. Orificio C3 (distribuidor de elevación de los brazos)
   4. Orificio de extensión (cilindro de elevación del brazo izquierdo)
   5. Orificio C4 (distribuidor de elevación de los brazos)

2. Conecte provisionalmente una manguera hidráulica nueva (1/4" x 24-3/4") entre el orificio de retracción del cilindro de elevación del brazo izquierdo y el orificio C4 del distribuidor de elevación de los brazos (Figura 118).

3. Conecte provisionalmente una manguera hidráulica nueva (1/4" x 24-3/4") entre el orificio de extensión del cilindro de elevación del brazo derecho y el orificio C1 del distribuidor de elevación de los brazos (Figura 119).



   Figura 119

   1. Orificio C1 (distribuidor de elevación de los brazos)
   2. Manguera hidráulica (1/4" x 24-3/4")
   3. Orificio de extensión (cilindro de elevación del brazo derecho)
   4. Orificio C2 (distribuidor de elevación de los brazos)
   5. Orificio de retracción (cilindro de elevación del brazo derecho)

4. Conecte provisionalmente una manguera hidráulica nueva (1/4" x 24-3/4") entre el orificio de retracción del cilindro de elevación del brazo derecho y el orificio C2 del distribuidor de elevación de los brazos (Figura 119).

5. Apriete los acoplamientos de los orificios de extensión y retracción de los cilindros de elevación (Figura 118 y Figura 119) a 21–26 N·m.

6. Apriete las tuercas giratorias de las mangueras del distribuidor de elevación de los brazos (Figura 118 y Figura 119) a 24–30 N·m.

1. Corte la manguera entre 2 boquillas de fumigación (Figura 120).



   Figura 120

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla
   3. Boquilla de fumigación
   4. Manguera (D.I. 3/4")

2. Retire la contratuerca con arandela prensada (5/16") que sujeta la boquilla de fumigación al soporte de la boquilla (Figura 120).

3. Repita los pasos 2 a 1 con las otras 3 boquillas.

   Note: Guarde la contratuerca con arandela prensada y la boquilla de fumigación para su instalación en Instalación de las boquillas de fumigación en las secciones de fumigación exteriores.

   Note: Deseche las mangueras, las abrazaderas y el acoplamiento en T que retiró de la máquina.

4. Repita los pasos 2 a 3 con la otra sección de fumigación exterior.

5. Trabajando con las 8 boquillas de fumigación que retiró en el paso 1, retire los tornillos de acero inoxidable (Nº 12 x 1-1/4") que sujetan las mitades superiores de las abrazaderas y los conectores de manguera de dentado simple o doble (3/4") al cuerpo de cada boquilla de fumigación, y retire los conectores de manguera dentado (Figura 121).

   Note: El perno de cabeza hexagonal (5/16" x 3/4"—acero inoxidable) se separará de la mitad superior de la abrazadera al abrirse la abrazadera; guarde el perno para la instalación.



   Figura 121

   1. Mitad superior de la abrazadera
   2. Tubo de transferencia
   3. Perno de cabeza hexagonal (5/16" x 3/4"—acero inoxidable)
   4. Conector de manguera de dentado doble (manguera de 3/4")
   5. Cuerpo de la boquilla de fumigación
   6. Tornillo de acero inoxidable (Nº 12 x 1-1/4")
   7. Conector de manguera de dentado simple (manguera de 3/4")

Capacidad del equipo de izado: 91 kg

1. Usando un equipo de izado de la capacidad especificada, eleve el brazo exterior.

2. Inserte un casquillo con brida de nylon en el orificio de 31,8 mm de cada lado del acoplamiento de giro (Figura 122).



   Figura 122

   1. Casquillo con brida de nylon
   2. Acoplamiento de giro (sección de fumigación exterior)

3. Alinee los casquillos del acoplamiento de giro con los orificios de las pestañas del soporte de giro situado en el extremo de la sección de fumigación central (Figura 123).



   Figura 123

   1. Acoplamiento de giro (sección de fumigación exterior)
   2. Perno con arandela prensada (5/16" x 1")
   3. Pasador de giro
   4. Soporte de giro (sección de fumigación central)
   5. Contratuerca con arandela prensada (5/16")

4. Monte el acoplamiento de giro en el soporte de giro con el pasador de giro, el perno con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16") que retiró en el paso 2 de Retirada de las secciones de fumigación exteriores.

5. Apriete el perno y la tuerca a 1978 – 2542 N·cm.

6. Alinee la rótula del cilindro de elevación con el orificio de 25 mm del brazo del acoplamiento de giro (Figura 124).



   Figura 124

   1. Chaveta
   2. Rótula (cilindro de elevación)
   3. Pasador
   4. Orificio de 25 mm—brazo del acoplamiento de giro

7. Sujete el cilindro de elevación al acoplamiento de giro con el pasador y la chaveta (Figura 124) que retiró en el paso 2 de Retirada de los cilindros de elevación.

8. Repita los pasos 1 a 7 en la sección de fumigación exterior del otro lado de la máquina.

Identifique las mangueras de suministro por la longitud (Figura 125) de cada posición de las boquillas de fumigación del siguiente modo:

Tabla de posición de las mangueras de las boquillas de fumigación

Posiciones de las boquillas de fumigación – sección de fumigación izquierda	Posiciones de las boquillas de fumigación—sección de fumigación central	Posiciones de las boquillas de fumigación – sección de fumigación derecha
Boquilla del fumigador 1 (válvula de boquilla 1)—manguera de suministro de 279 cm	Boquillas de fumigación 5 y 6 (válvula de boquilla 5)—manguera de suministro de 81 cm con 2 mangueras derivadas	Boquilla del fumigador 9 (válvula de boquilla 7)—manguera de suministro de 188 cm
Boquilla del fumigador 2 (válvula de boquilla 2)—manguera de suministro de 234 cm	Boquillas de fumigación 7 y 8 (válvula de boquilla 6)—manguera de suministro de 81 cm con 2 mangueras derivadas	Boquilla del fumigador 10 (válvula de boquilla 8)—manguera de suministro de 188 cm
Boquilla del fumigador 3 (válvula de boquilla 3)—manguera de suministro de 188 cm		Boquilla del fumigador 11 (válvula de boquilla 9)—manguera de suministro de 234 cm
Boquilla del fumigador 4 (válvula de boquilla 4)—manguera de suministro de 188 cm		Boquilla del fumigador 12 (válvula de boquilla 10)—manguera de suministro de 279 cm

Note: Consulte la Figura 126 en Conexión de las mangueras a las válvulas de boquillas 1 a 4, Figura 127 en Conexión de las mangueras a las válvulas de boquillas 5 y 6, y Figura 128 en Conexión de las mangueras a las válvulas de boquillas 7 a 10 para conocer las posiciones de las válvulas de las boquillas.

1. Monte el acoplamiento dentado recto de una manguera de suministro de 279 cm en el acoplamiento de la válvula de boquilla 1 (Figura 126).

   Note: Asegúrese de que el acoplamiento dentado está correctamente asentado en el acoplamiento.



   Figura 126

   1. Válvula de boquilla 1
   2. Válvula de boquilla 2
   3. Válvula de boquilla 3
   4. Válvula de boquilla 4
   5. Retén
   6. Manguera de suministro de 279 cm
   7. Manguera de suministro de 234 cm
   8. Manguera de suministro de 188 cm
   9. Manguera de suministro de 188 cm

2. Sujete el acoplamiento dentado al acoplamiento con una horquilla de retención (Figura 126).

3. Monte el acoplamiento dentado recto de una manguera de suministro de 234 cm en el acoplamiento de la válvula de boquilla 2 (Figura 126).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

4. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 126).

5. Monte el acoplamiento dentado recto de una manguera de suministro de 188 cm en el acoplamiento de la válvula de boquilla 3 (Figura 126).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

6. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 126).

7. Monte el conector dentado recto de una manguera de suministro de 188 cm en el acoplamiento de la válvula de boquilla 4 (Figura 126).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

8. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 126).

Note: El conjunto de la manguera de suministro de 81 cm tiene un acoplamiento en T con 2 mangueras derivadas y 2 conectores de manguera de dentado único.

1. Monte el acoplamiento dentado recto de una manguera de suministro de 81 cm en el acoplamiento de la válvula de boquilla 5 (Figura 127).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.



   Figura 127

   1. Válvula de boquilla 5
   2. Horquilla de retención
   3. Válvula de boquilla 6
   4. Manguera de suministro de 81 cm
   5. Manguera de suministro de 81 cm

2. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 127).

3. Monte el conector dentado recto de una manguera de suministro de 81 cm en el acoplamiento de la válvula de boquilla 6 (Figura 127).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

4. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 127).

1. Monte el conector dentado recto de una manguera de suministro de 188 cm en el acoplamiento de la válvula de boquilla 7 (Figura 128).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.



   Figura 128

   1. Horquilla de retención
   2. Válvula de boquilla 7
   3. Válvula de boquilla 8
   4. Válvula de boquilla 9
   5. Válvula de boquilla 10
   6. Manguera de suministro de 188 cm
   7. Manguera de suministro de 188 cm
   8. Manguera de suministro de 234 cm
   9. Manguera de suministro de 279 cm

2. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 128).

3. Monte el conector dentado recto de una manguera de suministro de 188 cm en el acoplamiento de la válvula de boquilla 8 (Figura 128).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

4. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 128).

5. Monte el conector dentado recto de una manguera de suministro de 234 cm en el acoplamiento de la válvula de boquilla 9 (Figura 128).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

6. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 128).

7. Monte el conector dentado recto de una manguera de suministro de 279 cm en el acoplamiento de la válvula de boquilla 10 (Figura 128).

   Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

8. Sujete el conector dentado al acoplamiento con una horquilla de retención (Figura 128).

1. Enrute las mangueras de las boquillas de fumigación 1, 2, 3 y 4 a través de la abrazadera en R en el extremo exterior izquierdo de la sección de fumigación central (Figura 129 y Figura 130).



   Figura 129



   Figura 130

   1. Mangueras
   2. Soportes de boquilla
   3. Abrazadera en R
   4. Brida
   5. Conector de manguera de dentado simple (1/2")
   6. Anillo de goma
   7. Abrazadera en R doble
   8. Abrazadera en R simple

2. Enrute las mangueras de las boquillas de fumigación 7, 8, 9 y 10 a través de la abrazadera en R en el extremo exterior derecho de la sección de fumigación central (Figura 129 y Figura 130).

3. Enrute las mangueras de suministro de 279 cm y los conectores de manguera dentados (¾") por la sección de fumigación hasta las boquillas de fumigación 1 y 10, según se muestra en la Figura 129 y la Figura 130.

4. Enrute las mangueras de suministro de 234 cm y los conectores de manguera dentados (¾") por la sección de fumigación hasta las boquillas de fumigación 2 y 9, según se muestra en la Figura 129 y la Figura 130.

5. Enrute las mangueras de suministro de 188 cm y los conectores de manguera dentados (¾") por la sección de fumigación hasta las boquillas de fumigación 4 y 8, según se muestra en la Figura 129 y la Figura 130.

   Note: Enrute las mangueras a través de los anillos de goma inferiores traseros de los soportes del armazón de tubos.

6. Enrute las mangueras de suministro de 188 cm y los conectores de manguera dentados (¾") por la sección de fumigación hasta las boquillas del fumigación 4 y 7, según se muestra en la Figura 129 y la Figura 130.

   Note: Enrute las mangueras a través de los anillos de goma inferiores traseros de los soportes del armazón de tubos.

7. Agrupe las 4 mangueras de las boquillas de fumigación con una brida, como se muestra en la Figura 130.

1. Alinee el tubo de transferencia del soporte de una boquilla de fumigación (Figura 131) con el orificio del lateral del conector de manguera de dentado simple (13 mm).



   Figura 131

   1. Perno de cabeza hexagonal (5/16" x 3/4"—acero inoxidable)
   2. Tubo de transferencia
   3. Mitad superior de la abrazadera
   4. Conector de manguera de dentado simple (1/2")
   5. Tornillo de acero inoxidable (Nº 12 x 1-1/4")
   6. Cuerpo de la boquilla de fumigación
   7. Hacia la sección de fumigación

2. Cierre la mitad superior de la abrazadera alrededor del conector de manguera dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigación (Figura 131) con el tornillo de acero inoxidable (Nº 12 x 1-¼"); apriete el tornillo de acero inoxidable a entre 14 y 18 N∙m.

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x 3/4") está asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.

3. Monte las boquillas de fumigación de la sección de fumigación exterior como se indica a continuación:

   • En las posiciones de las boquillas 1 y 4, monte la boquilla de fumigación en el soporte de boquilla (Figura 132, A) con la contratuerca con arandela prensada (5/16") que retiró en el paso 2 de Retirada de las boquillas de fumigación de las secciones de fumigación exteriores.

   • En las posiciones de las boquillas 2 y 3, monte la boquilla de fumigación en el soporte de boquilla (Figura 132, A y B) con la contratuerca con arandela prensada (5/16") que retiró en el paso 2 de Retirada de las boquillas de fumigación de las secciones de fumigación exteriores.



   Figura 132

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la boquilla
   3. Boquilla de fumigación
   4. Parte trasera de la máquina
   5. Perno de cabeza hexagonal (acero inoxidable—5/16" x 3/4")

4. Apriete la contratuerca con arandela prensada a 1978 – 2542 N·cm.

5. Repita los pasos 1 a 4 con las demás boquillas de fumigación de la sección de fumigación.

6. Repita los pasos 1 a 5 con la sección de fumigación exterior del otro lado de la máquina.

1. Inserte el conector hembra de 3 vías de la rama de 61 cm del arnés de cables del kit marcado PRESSURE TRANSDUCER GREEN WEDGE en el conector de 3 pines del arnés del transductor de presión (Figura 133).



   Figura 133

   1. Conector hembra de 3 vías — rama de 61 cm del arnés de cables del kit (PRESSURE TRANSDUCER GREEN WEDGE)
   2. Conector de 3 pines (transductor de presión)

2. Inserte el conector hembra de 40 vías de la rama de 102 cm del arnés de cables del kit en el conector de 40 pines del controlador de fumigación del ASC 10 (Figura 134).



   Figura 134

   1. Conector de 40 pines (controlador de fumigación ASC 10)
   2. Conector hembra de 40 vías (rama de 102 cm del arnés de cables)
   3. Tornillo de apriete manual

3. Enrosque a mano el tornillo moleteado del conector hembra de 40 vías en el conector ASC 10 (Figura 134).

4. Inserte el conector hembra de 4 vías marcado TO ASC 10 en el conector de 4 pines del controlador de fumigación ASC 10 (Figura 135).



   Figura 135

   1. Conector hembra de 4 vías (TO ASC 10)
   2. Conector de 4 pines (controlador de fumigación ASC 10)

Máquinas sin kit opcional de lanza de mano o kit opcional de carrete de manguera eléctrico

1. Alinee el extremo del tubo del sensor de presión (plástico) del indicador de presión del salpicadero con el anillo de bloqueo del acoplamiento del tubo (Figura 136).



   Figura 136

   1. Anillo de bloqueo (acoplamiento del tubo)
   2. Tubo del sensor de presión (indicador de presión del salpicadero)

2. Inserte el tubo del sensor en el anillo de bloqueo hasta que el tubo esté correctamente asentado (Figura 136).

Máquinas con kit opcional de lanza de mano o kit opcional de carrete de manguera eléctrico

1. Retire la brida de fijación y la junta que sujetan el tapón simple a la brida de la válvula de boquilla 10 (Figura 137).



   Figura 137

   1. Tapón (simple)
   2. Brida de fijación
   3. Junta
   4. Brida (válvula de boquilla 10)
   5. Brida (distribuidor del caudalímetro )
   6. Tapón y conector de tubo

2. Retire la brida de fijación y la junta que sujetan el tapón y el conector de tubo a la brida del distribuidor del caudalímetro (Figura 137).



   Figura 138

   1. Junta
   2. Brida (distribuidor del caudalímetro)
   3. Tapón (simple)
   4. Brida de fijación

3. Monte el tapón simple sobre la brida del distribuidor del caudalímetro con la brida de fijación y la junta que retiró en el paso 2, y apriete la abrazadera a mano (Figura 138).

4. Monte el acoplamiento de 90° de la válvula de cierre del kit opcional de lanza de mano o el kit de carrete de manguera eléctrico en la brida de la válvula de boquilla 10 con la brida de fijación y la junta que retiró en el paso 1, y apriete la abrazadera a mano (Figura 139).



   Figura 139

   1. Junta
   2. Acoplamiento de 90° (válvula de cierre)
   3. Brida (válvula de boquilla 10)
   4. Brida de fijación

5. Alinee el extremo del tubo del sensor de presión (plástico) del indicador de presión del salpicadero con el anillo de bloqueo del acoplamiento del tubo en el acoplamiento de 90° de la válvula de cierre de la lanza de mano o el Kit de carrete de manguera eléctrico (Figura 140).



   Figura 140

   1. Acoplamiento de tubo (acoplamiento de 90° — válvula de cierre)
   2. Tubo del sensor de presión (indicador del salpicadero)

6. Inserte el tubo del sensor en el anillo de bloqueo hasta que el tubo esté correctamente asentado (Figura 140).

1. Enrute los tubos de las boquillas de espuma de las secciones de fumigación izquierda y derecha hacia dentro y a través de la abrazadera en R situada cerca del punto de giro de sección de fumigación exterior (Figura 142).



   Figura 141

   Kits de marcador de espuma de 2016 y anteriores

   1. Tubo – boquilla del marcador de espuma (sección de fumigación derecha)
   2. Tubo – boquilla del marcador de espuma (sección de fumigación izquierda)
   3. Abrazadera en R
   4. Bridas
   5. Panel de conexión (compresor del marcador de espuma)


   Figura 142

   Kits de marcador de espuma de 2017 y posteriores

   1. Tubo – boquilla del marcador de espuma (sección de fumigación derecha)
   2. Tubo – boquilla del marcador de espuma (sección de fumigación izquierda)
   3. Abrazadera en R
   4. Bridas
   5. Panel de conexión (compresor del marcador de espuma)

2. Enrute los tubos hacia adelante por el lado izquierdo del depósito de fumigación (Figura 142).

3. Sujete los tubos de las boquillas derecha e izquierda del marcador de espuma a las mangueras de fumigación con 4 bridas, según se muestra en Figura 142.

4. Sujete los tubos de las boquillas izquierda y derecha del marcador de espuma a los tubos de agitación con 2 bridas, según se muestra en Figura 142.

Kits de marcador de espuma de 2017 y posteriores

1. Enrute los tubos de espuma del brazo derecho según se muestra en Figura 143.



   Figura 143

   1. Tubos azules
   2. Acoplamiento de aire (sección de fumigación izquierda)
   3. Acoplamiento de líquido (sección de fumigación izquierda)
   4. Tubos de espuma (sección de fumigación izquierda)
   5. Tubos de espuma (sección de fumigación derecha)
   6. Brida
   7. Conector eléctrico
   8. Acoplamiento de líquido (sección de fumigación derecha)
   9. Tubos transparentes
   10. Acoplamiento de aire (sección de fumigación derecha)

2. Introduzca el tubo transparente en el acoplamiento de aire de la chapa lateral del compresor (Figura 143 y Figura 144).



   Figura 144

   1. Acoplamiento de aire
   2. Tubo transparente
   3. Acoplamiento de líquido
   4. Tubo azul

3. Introduzca el tubo azul en el acoplamiento de líquido de la chapa lateral del compresor (Figura 143 y Figura 144).

4. Enrute los tubos de espuma del brazo izquierdo según se muestra en Figura 143.

5. Introduzca el tubo transparente en el acoplamiento de aire de la chapa lateral del compresor (Figura 143 y Figura 144).

6. Introduzca el tubo azul en el acoplamiento de líquido de la chapa lateral del compresor (Figura 143 y Figura 144).

Kits de marcador de espuma de 2016 y anteriores

1. Conecte usando la brida que preparó en el paso 9 de Preparación de los conjuntos de tubos nuevos para las boquillas del marcador de espuma, alineando el tubo azul del sección de fumigación derecha con el acoplamiento de compresión del circuito de agua de la sección de fumigación derecha (Figura 145).



   Figura 145

   1. Acoplamiento de compresión — agua (sección de fumigación derecha, tubo azul)
   2. Acoplamiento de compresión — aire (sección de fumigación derecha, tubo transparente)
   3. Brida
   4. Tuerca de compresión — aire (sección de fumigación derecha, tubo azul)
   5. Tuerca de compresión — agua (sección de fumigación derecha, tubo transparente)

2. Ensamble la tuerca de compresión del tubo en el acoplamiento y apriete la tuerca a mano (Figura 145).

3. Alinee el tubo transparente de la sección de fumigación derecha con el acoplamiento de compresión del circuito de aire de la sección de fumigación derecha (Figura 145).

4. Ensamble la tuerca de compresión del tubo en el acoplamiento y apriete la tuerca a mano (Figura 145).

5. Conecte el tubo no marcado (sin brida) alineando el tubo azul de la sección de fumigación izquierda en el acoplamiento de compresión del circuito de agua de la sección izquierda (Figura 146).



   Figura 146

   1. Acoplamiento de compresión — agua (sección de fumigación izquierda, tubo azul)
   2. Acoplamiento de compresión — aire (sección de fumigación izquierda, tubo transparente)
   3. Tuerca de compresión (sección de fumigación izquierda, tubo azul)
   4. Tuerca de compresión (sección de fumigación izquierda, tubo transparente)

6. Ensamble la tuerca de compresión del tubo en el acoplamiento y apriete la tuerca a mano (Figura 146).

7. Alinee el tubo transparente de la sección de fumigación izquierda con el acoplamiento de compresión del circuito de aire de la sección de fumigación izquierda (Figura 146).

8. Ensamble la tuerca de compresión del tubo en el acoplamiento y apriete la tuerca a mano (Figura 146).

9. Sujete los tubos del marcador de espuma a las mangueras de las boquillas de fumigación con 2 bridas (Figura 142).

1. Usando un taladro con una broca de 5 mm, perfore los orificios de los 11 remaches ciegos (Figura 148) que sujetan la pletina de refuerzo (una sola fila de remaches) y la cubierta de goma al extremo de la cubierta de sección de 11 boquillas de la sección de fumigación central que retiró en el paso 2 de Retirada de la cubierta de la sección central (11 boquillas) del kit opcional de brazo cubierto.



   Figura 148

   1. Cubierta de la sección de 11 boquillas
   2. Taladro y broca de 5 mm
   3. Remache (3/16" x ½")
   4. Pletina de refuerzo (una fila)
   5. Cubierta de goma

2. Retire la pletina de refuerzo, las 11 arandelas (3/16"), y la cubierta de goma de la cubierta de brazo de 11 boquillas (Figura 148).

   Note: Guarde la pletina de refuerzo, las arandelas y la cubierta de goma para su instalación en los pasos 5 y 6.

3. Alinee los orificios de la pletina de refuerzo (dos filas) de la extensión de la cubierta con los orificios del extremo de la cubierta de brazo de 11 boquillas (Figura 149).



   Figura 149

   1. Cubierta de la sección de 11 boquillas
   2. Pletina de refuerzo (dos filas)
   3. Extensión de la cubierta

4. Sujete la extensión de la cubierta a la cubierta de sección de 11 boquillas (Figura 150) con 11 remaches ciegos (Pieza Toro N° 114439).



   Figura 150

   1. Cubierta de la sección de 11 boquillas
   2. Pletina de refuerzo (dos filas)
   3. Remaches ciegos (Pieza Toro N° 114439)
   4. Extensión de la cubierta

5. Alinee los orificios de la cubierta de goma y la pletina de refuerzo (una fila) que retiró en el paso 2 con los orificios del extremo de la extensión de la cubierta (Figura 151).



   Figura 151

   1. Cubierta de la sección de 11 boquillas
   2. Extensión de la cubierta
   3. Remache ciego (Pieza Toro N° 114439)
   4. Arandela (3/16")
   5. Pletina de refuerzo (una fila)
   6. Cubierta de goma

6. Sujete la pletina de refuerzo y la cubierta de goma a la extensión de la cubierta con los 11 remaches ciegos (Pieza Toro N° 114439) y las 11 arandelas (3/16") que retiró en el paso 5.

   Note: Las arandelas (3/16") deben colocarse por dentro de la extensión de la cubierta.

1. Instale las cuatro tuercas rápidas (Pieza Toro Nº 94-2413) en los 2 soportes de la cubierta de la sección central (Pieza Toro Nº 131–3703–03), tal y como se muestra en (Figura 152).



   Figura 152

   1. Tuerca rápida (Pieza Toro Nº 94-2413)
   2. Soporte (cubierta de la sección central—Pieza Toro N° 131–3703–03)

2. En la extensión de la sección de fumigación central, localice los dos pares de orificios de la cara vertical del perfil del travesaño que tienen un espaciado entre orificios de 25 mm (Figura 153).



   Figura 153

   1. Extensión (sección de fumigación central)
   2. Soporte de sujeción—Pieza Toro N° 131–3703–03 (pestaña ancha hacia la derecha)
   3. Orificio del perfil del travesaño (extensión de la sección de fumigación central)
   4. Contratuercas con arandela prensada (3/8"—Pieza Toro N° 104-8301)
   5. Pernos con arandela prensada (3/8" x 1¼"—Pieza Toro N° 110-5050)

3. Alinee los orificios de un soporte de sujeción (Pieza Toro Nº 131–3703–03) con los orificios de la extensión de la sección de fumigación central que identificó en el paso 2, con la pestaña ancha del soporte a la izquierda; consulte Figura 153.

4. Monte el soporte de sujeción en el perfil del travesaño (Figura 153) con 4 pernos con arandela prensada (3/8 x 1¼"—Pieza Toro N° 110-5050) y 4 contratuercas con arandela prensada (3/8"—Pieza Toro N° 104-8601).

5. Repita los pasos 2 a 4 en los otros 2 pares de orificios de la extensión de la sección de fumigación central, con el otro soporte, los pernos con arandela prensada y las contratuercas con arandela prensada.

6. Apriete los pernos y las tuercas a 37– 45 N·m.

1. Alinee los orificios de la cubierta de la sección central con los orificios del soporte de la cubierta de la sección central (Figura 154).



   Figura 154

   1. Cubierta del brazo izquierdo
   2. Soportes
   3. Cubierta del brazo derecho
   4. Pernos con arandela prensada (5/16" x 1-1/4")
   5. Cubierta del brazo central
   6. Pletinas de sujeción

2. Alinee los orificios de 2 de las pletinas de sujeción que retiró en el paso 1 de Retirada de la cubierta de la sección central (11 boquillas) del kit opcional de brazo cubierto con los orificios de la cubierta y 2 de los soportes (Figura 154).

3. Sujete las pletinas de sujeción y la cubierta a los soportes con los 4 pernos con arandela prensada (5/16" x 1-1/4") que retiró en el paso 1 de Retirada de la cubierta de la sección central (11 boquillas) del kit opcional de brazo cubierto.

4. Alinee los orificios de las 2 pletinas de sujeción (Pieza Toro N° 120–0629) con los 4 orificios restantes de la cubierta y los 4 orificios restantes de los soportes de sujeción (Figura 154).

5. Monte las pletinas de sujeción y la cubierta a los soportes (Figura 154) con los 4 pernos con arandela prensada (5/16 x 1¼"—Pieza Toro N° 323-36).

6. Apriete los pernos a 1978–2542 N·cm.

1. Alinee los orificios de la placa del receptor de navegación, del espaciador (3/8" x 1") y del soporte del receptor (Figura 155).



   Figura 155

   1. Perno (3/8" x 3¼")
   2. Arandela (3/8" x 13/16")
   3. Placa del receptor de navegación
   4. Contratuerca con arandela prensada (⅜")
   5. Espaciador (3/8" x 1")
   6. Soporte del receptor
   7. Arandela de freno (3/8")
   8. Contratuerca con arandela prensada (5/16")
   9. Perno con arandela prensada (5/16" x ¾")

2. Monte la placa del receptor y el espaciador en el soporte con un perno (3/8" x 3¼"), una arandela de freno (3/8"), una arandela (3/8" x 13/16") y una contratuerca con arandela prensada (3/8"), según se muestra en Figura 155.

3. Monte el perno con arandela prensada (5/16" x ¾") y la tuerca con arandela prensada (5/16") en el orificio más pequeño del soporte del receptor y la ranura de la placa del receptor (Figura 155).

4. Apriete los pernos y las tuercas hasta que pueda girar la placa del receptor con una ligera resistencia.

1. Monte el soporte del receptor y el espaciador (3/8" x 7/16") en la barra antivuelco con el perno con arandela prensada (3/8" x 1½"), según se muestra en Figura 156.



   Figura 156

   1. Barra antivuelco (ROPS)
   2. Espaciador (3/8" x 7/16")
   3. Soporte del receptor
   4. Perno con arandela prensada (3/8" x 1½")

2. Apriete los pernos hasta que pueda girar la placa del receptor con una ligera resistencia.

3. Nivele la placa del receptor lateralmente (izquierda/derecha) (Figura 157).



   Figura 157

4. Apriete el perno con arandela prensada (5/16" x ¾") y la tuerca con arandela prensada (5/16") a 1978 – 2542 N·cm.

5. Nivel la placa del receptor en sentido adelante/atrás (Figura 157).

6. Apriete el perno (3/8" x 3¼") y la contratuerca con arandela prensada (3/8") a 37 – 45 N·m.

1. Alinee los 3 orificios roscados de la base del receptor de navegación con los 3 orificios del soporte del receptor (Figura 158).



   Figura 158

   1. Receptor de navegación
   2. Placa del receptor
   3. Arandela (5 mm)
   4. Perno de cabeza hexagonal (5 x 16 mm)

2. Monte el receptor en el soporte (Figura 158) con 3 pernos de cabeza hexagonal (5 x 16 mm) y 3 arandelas (5 mm).

3. Apriete los 3 pernos a 576–712 N·cm.

Note: Instale la antena RTK si la máquina está equipada con un módem CDMA o GSM para la corrección de RTK.

1. Alinee el conector coaxial con el orificio de la pestaña de la antena RTK, con las roscas del conector hacia abajo (Figura 159).

   Note: Gire el conector coaxial según sea necesario para alinear la zona plana de la rosca con la zona plana del orificio de la pestaña de la antena RTK.



   Figura 159

   1. Conector coaxial
   2. Arandela de freno
   3. Contratuerca
   4. Pestaña de la antena RTK (placa del receptor)

2. Monte el conector coaxial a la pestaña de la placa del receptor con la arandela de freno y la contratuerca, y apriete la contratuerca a mano (Figura 159).

3. Monte la antena RTK sobre la parte superior del conector coaxial, y apriete la tuerca moleteada de la antena a mano (Figura 160).



   Figura 160

   1. Conector coaxial (módem celular CDMA o GSM)
   2. Conector coaxial
   3. Antena RTK
   4. Cable de antena

4. Conecte provisionalmente el cable de la antena en la parte inferior del acoplamiento coaxial (Figura 160).

5. Enrute el cable por detrás del receptor de navegación hasta el conector coaxial del módem celular CDMA o GSM (Figura 160).

6. Enchufe el cable de antena en el conector coaxial del módem celular CDMA o GSM (Figura 160).

7. Apriete las tuercas moleteadas del cable de antena a mano.

1. Marque la posición del volante respecto a la válvula de dirección con un trozo de cinta (Figura 161).



   Figura 161

   1. Embellecedor del volante
   2. Tuerca (⅝")
   3. Arandela (⅝")
   4. Volante
   5. Husillo (válvula de dirección)
   6. Cinta

2. Retire el embellecedor del volante (Figura 161).

3. Retire la tuerca (5/8") y la arandela (5/8") que sujetan el volante a la válvula de dirección, y retire el volante (Figura 161).

1. Alinee el soporte del monitor con la máquina según se muestra en Figura 162.



   Figura 162

   1. Soporte del monitor

2. Monte el soporte del monitor en el alojamiento de la válvula de dirección (Figura 163) con los 3 pernos con arandela prensada (6 mm x 12 mm).



   Figura 163

   1. Soporte del monitor
   2. Perno con arandela prensada (6 x 12 mm)
   3. Alojamiento (válvula de dirección)

3. Monte la placa del soporte del monitor en el tubo del chasis de la máquina (Figura 164) con las 2 abrazaderas y las 4 tuercas con arandela prensada (5/16").



   Figura 164

   1. Contratuerca con arandela prensada (5/16")
   2. Placa (soporte del monitor)
   3. Tubo (chasis de la máquina)
   4. Abrazadera (5/16")

4. Apriete los 3 pernos con arandela prensada (6 mm x 12 mm) de la válvula de dirección a 972 – 1198 N·cm; apriete las contratuercas con arandela prensada del tubo a 1978 – 2542 N·cm.

1. Alinee la cinta del volante con la cinta del alojamiento de la válvula de dirección (Figura 165).



   Figura 165

   1. Embellecedor del volante
   2. Tuerca (⅝")
   3. Arandela (⅝")
   4. Volante
   5. Husillo (válvula de dirección)

2. Monte el volante sobre el eje de la válvula de dirección (Figura 165) con la arandela (5/8") y la tuerca (5/8") que retiró en el paso 3 de Retirada del volante.

3. Apriete la tuerca a 206 – 254 N∙m.

4. Instale el embellecedor que retiró en el paso 2 de Retirada del volante en el volante (Figura 171).

1. Monte el soporte de bola en el soporte del monitor (Figura 166) con los 4 pernos con arandela prensada (5/16" x ¾") y 4 tuercas con arandela prensada (5/16").



   Figura 166

   1. Soporte (soporte del monitor)
   2. Perno con arandela prensada (5/16" x ¾")
   3. Soporte de bola
   4. Contratuerca con arandela prensada (5/16")

2. Apriete los pernos y las tuercas a 1978 – 2542 N·cm.

3. Conecte la bola del monitor y el soporte de bola de la máquina al brazo del monitor (Figura 167).



   Figura 167

   1. Bola (monitor)
   2. Brazo del monitor
   3. Soporte de bola

4. Ajuste el monitor de manera que quede visible desde la posición del operador de la máquina, y apriete el pomo del brazo del monitor a mano (Figura 167).

1. Retire las 2 contratuercas con arandela prensada y la varilla de sujeción de los 2 pernos en J que sujetan la batería al soporte de la batería (Figura 171).



   Figura 171

   1. Contratuerca con arandela prensada (¼")
   2. Varilla de sujeción
   3. Perno en J
   4. Batería (300 A)

2. Retire la batería de la máquina (Figura 171).

   Note: Ya no necesitará las tuercas con arandela prensada, la varilla de sujeción y la batería (300 A).

3. Retire los pernos (10-24 x ¾") y las tuercas (10-24) que sujetan los bloques de fusibles al soporte de la batería (Figura 172).

   Note: Guarde los pernos (10-24 x ¾") y las tuercas (10-24) para su instalación en Instalación del soporte de la batería y la batería (540 A).



   Figura 172

   1. Varilla de sujeción
   2. Bloque de fusibles
   3. Perno con arandela prensada (3/8" x ¾")
   4. Perno (10-24 x ¾")

4. Retire los 2 pernos con arandela prensada (⅜" x ¾") que sujetan el soporte de la batería al tubo de sujeción del amortiguador (Figura 172).

   Note: Guarde los pernos con arandela prensada (¼" x ¾") para su instalación en Instalación del soporte de la batería y la batería (540 A).

5. Retire los 2 pernos en J y la bandeja de la batería del soporte de la batería (Figura 173).



   Figura 173

   1. Perno en J
   2. Bandeja de la batería

6. Retire el soporte de la batería de la máquina (Figura 174).

   Note: Ya no necesitará los pernos en J, la bandeja de la batería y el soporte de la batería.



   Figura 174

   1. Soporte de la batería

1. Alinee el nuevo soporte de la batería con el tubo del sujeción del amortiguador y los bloques de fusibles (Figura 175).



   Figura 175

   1. Soporte de la batería

2. Monte el soporte de la batería en el tubo del sujeción del amortiguador (Figura 176) con los 2 pernos con arandela prensada (3/8" x ¾") que guardó en el paso 4 de Retirada de la batería (300 A) y el soporte de la batería.



   Figura 176

   1. Tubo de sujeción del amortiguador
   2. Soporte de la batería
   3. Bloque de fusibles
   4. Perno (10-24 x ¾")
   5. Perno con arandela prensada (3/8" x ¾")

3. Apriete los pernos con arandela prensada a 37 – 45 N·m.

4. Sujete los bloques de fusibles al soporte de la batería (Figura 176) con el perno (10-24 x ¾") y las tuercas (10-24) que retiró en el paso 3 de Retirada de la batería (300 A) y el soporte de la batería.

5. Monte la batería en el soporte de la batería con el perno (5/16" x 1¾"), la arandela (5/16"), la pletina de sujeción y la contratuerca con arandela prensada (5/16"), según se muestra en Figura 177.



   Figura 177

   1. Batería (540 A)
   2. Pletina de sujeción de la batería
   3. Perno (5/16 x 1¾")
   4. Contratuerca con arandela prensada (5/16")
   5. Soporte de la batería
   6. Arandela (5/16")

6. Apriete el perno y la tuerca a 1978 – 2542 N·cm.

1. En el cabezal de la bomba, a la posición de las 11, afloje los 2 pernos según se muestra en Figura 178 para dejar un espacio de 7 a 10 mm entre la cabeza de los pernos y la bomba.

   Note: No es necesario retirar los pernos de la bomba de fumigación.



   Figura 178

   1. Pernos (cabezal de la bomba)
   2. Cabezal de la bomba (posición de las 11)
   3. Parte trasera de la máquina

2. Alinee el soporte del alternador entre los pernos que aflojó en el paso 1 y el cabezal de la bomba (Figura 179).



   Figura 179

   1. Soporte del alternador
   2. Pernos (cabezal de la bomba)

3. Apriete los pernos a 61 – 75 N.

1. Afloje la tuerca del eje la polea tensora (Figura 180).

   Note: Asegúrese de que no hay tensión de la correa.



   Figura 180

   1. Perno tensor de la correa (máquina)
   2. Tuerca (eje de la polea tensora)

2. Gire el perno tensor de la correa para eliminar la tensión de la correa de la bomba de fumigación (Figura 180).

3. Retire los 4 pernos (¼" x 1") y las 4 arandelas de freno (¼") que sujetan la polea a la bomba de fumigación (Figura 181).

   Important: No retire la polea.

   Note: Ya no necesitará los pernos y las arandelas de freno.



   Figura 181

   1. Perno (¼" x 1")
   2. Arandela de seguridad (¼")
   3. Polea (bomba de fumigación)

4. Alinee los orificios de la polea del alternador (kit) con los orificios de la polea de la bomba de fumigación (Figura 182).



   Figura 182

   1. Polea de transmisión (279 mm)
   2. Polea (bomba de fumigación)
   3. Perno (¼" x 2-¼")
   4. Arandela de seguridad (¼")

5. Monte la polea del alternador en la polea de la bomba de fumigación y la bomba de fumigación con los 4 pernos (¼" x 2¼") y 4 arandelas de freno (¼").

6. Apriete los pernos a 1017 – 1243 N∙m.

7. Gire el perno tensor de la correa para aumentar la tensión de la correa hasta que la correa se desvíe 9,5 mm al aplicar una fuerza de 4,5 kg en el punto intermedio entre los piñones del motor y la bomba de fumigación.



   Figura 183

   1. Perno tensor de la correa (máquina)
   2. Tuerca (eje de la polea tensora)

8. Apriete la tuerca del eje de la polea tensora a 37 – 44 N·m.

1. Monte el alternador (60 A) en el saliente roscado del soporte del alternador (Figura 184) con el perno con arandela prensada (3/8" x 1½").



   Figura 184

   1. Pestaña roscada (8 mm) – alternador (60 A)
   2. Pestaña ranurada (soporte del alternador)
   3. Perno con arandela prensada (8 x 25 mm)
   4. Perno con arandela prensada (3/8" x 1½")
   5. Pestaña (orificio de 10 mm) – alternador (60 A)
   6. Saliente roscado (3/8-16) – soporte del alternador

2. Sujete la pestaña roscada del alternador a la pestaña ranurada del soporte del alternador (Figura 184) con el perno con arandela prensada (8 mm x 25 mm).

3. Coloque la correa en V sobre la polea motriz (279 mm) y la polea del alternador (Figura 185).



   Figura 185

   1. Polea (alternador – 60 A)
   2. Correa en V
   3. Polea de transmisión (279 mm)

4. Gire el alternador (Figura 186) hacia arriba para aumentar la tensión de la correa hasta que la correa se desvíe 9,5 mm al aplicar una fuerza de 4,5 kg en el punto intermedio entre la polea del alternador y la polea de transmisión (279 mm).



   Figura 186

   1. Perno con arandela prensada (8 x 25 mm)
   2. Perno con arandela prensada (3/8" x 1½")
   3. Desviación de la correa – 9,5 mm

5. Apriete el perno con arandela prensada (8 mm x 25 mm) a 23 – 29 N·m.

6. Apriete el perno con arandela prensada (⅜" x 1½") a 37 – 45 N∙m.

1. Conecte el conector de 2 vías del extremo del cable rosa de 57 cm del arnés de cables del kit (Figura 187) en el conector de 2 pines del alternador (50 A).



   Figura 187

   1. Conector de 2 pines – alternador (50 A)
   2. Conector hembra de 2 vías — cable rosa del sensor, 57 cm

2. Enrute el cable rosa del sensor lejos de las correas del alternador, y sujete el cable con una brida.

3. Retire la tuerca del borne (Figura 188) del alternador (50 A).



   Figura 188

   1. Cables del alternador (rojo — calibre 6)
   2. Tuerca
   3. Borne – alternador (50 A)

4. Conecte el cable rojo de calibre 6 del alternador al borne del alternador (50 A) con la tuerca (Figura 188).

5. Enrute el cable rojo del alternador hacia los bornes de la batería, alejado de la polea y la correa del alternador.

6. Apriete la tuerca a 47 – 57 N∙m.

7. Coloque el capuchón aislante sobre el borne del alternador (Figura 188).

1. Conecte el conector de 5 pines del relé en el conector hembra de 5 vías (Figura 189) del arnés de cables del kit marcado ASC 10 ENABLE RELAY.



   Figura 189

   1. Orificio (tubo de sujeción del amortiguador)
   2. Relé
   3. Grapa
   4. Conector hembra de 5 vías (ASC 10 ENABLE RELAY)

2. Alinee el orificio de la pestaña de montaje del relé con el orificio del tubo de sujeción del amortiguador, y sujete el relé al tubo con una grapa (Figura 189).

1. Configure un multímetro para realizar una prueba de continuidad.

2. En el bloque de fusibles 3 de la máquina, introduzca la sonda del multímetro en el contacto 4 (columna de la derecha) del bloque de fusibles 2, según se muestra en Figura 190.



   Figura 190

   1. Bloque de fusibles 3 (máquina)
   2. Cable del multímetro
   3. Bloque de fusibles 2 — contacto 4 (columna de la derecha)
   4. Sonda del multímetro

3. En el lado delantero de los bloques de fusibles, utilice la otra sonda del multímetro para identificar el conector plano del extremo del cable rojo de calibre 10 que se conecta al contacto 4 del bloque de fusibles 2.



   Figura 191

   1. Cable del multímetro
   2. Cinta
   3. Conector plano (cable rojo de calibre 10)
   4. Sonda del multímetro

4. Utilice un trozo de cinta para marcar el conector y el cable que identificó en el paso 3 (Figura 191).

5. Conecte el conector plano que marcó en el paso 4 al conector del extremo del cable rosa de 51 mm del arnés de cables del kit (Figura 192).



   Figura 192

   1. Conector plano marcado (cable rojo de calibre 10)
   2. Conector hembra – cable rosa de 51 mm

6. Inserte el fusible (15 A) en la ranura 2 del bloque de fusibles 3 hasta que esté correctamente asentado (Figura 193).



   Figura 193

   1. Ranura 2 (bloque de fusibles 3)
   2. Fusible (15 A)

7. Inserte el fusible (50 A) en el bloque de fusibles en línea hasta que esté correctamente asentado (Figura 194).



   Figura 194

   1. Bloque de fusibles en línea
   2. Fusible (50 A)

Important: Algunos de los conectores de arnés de datos no se utilizan. Asegúrese de que los tapones de los conectores no utilizados están firmemente sujetos.

Conecte el conector hembra de 3 vías (interfaz de alimentación eléctrica) del arnés eléctrico de navegación al conector de 3 pines (interfaz de alimentación eléctrica) del arnés de datos (Figura 195).

1. Enrute la rama de 390 cm del arnés de datos por el lado trasero del tubo vertical izquierdo de la barra antivuelco.



   Figura 198

   1. Tubo vertical izquierdo de la barra antivuelco
   2. Conectores hembra de 12 vías — rama de 390 cm del arnés de datos

2. Enrute la rama de 390 cm del arnés de datos por el tubo derecho del ROPS con el conector hembra de 12 vías (gris) y el conector hembra de 12 vías (negro) hacia arriba hasta el receptor de navegación (Figura 199).



   Figura 199

   1. Conector de 12 pines izquierdo (gris)—receptor de navegación
   2. Conector de 12 pines derecho (negro)—receptor de navegación
   3. Conector hembra de 12 vías (negro)—arnés de datos
   4. Barra antivuelco
   5. Conector hembra de 12 vías (gris/negro)—arnés de datos
   6. Brida
   7. Rama de 390 cm del arnés de datos

3. Alinee las 2 pestañas del lado largo del conector hembra de 12 vías gris y negro del arnés de datos con las 2 muescas guía del lado horizontal inferior del conector de 12 pines izquierdo (gris) del receptor de navegación (Figura 200).

   Note: Tenga cuidado al conectar el arnés de cables al receptor de navegación; las pestañas-guía de los conectores del arnés deben estar orientadas correctamente para encajar en las muescas de los conectores macho del receptor de navegación.



   Figura 200

   1. Muescas guía—lado inferior horizontal (conector de 12 pines izquierdo (gris)—receptor de navegación)
   2. Muescas guía—lado izquierdo vertical (conector de 12 pines derecho (negro)—receptor de navegación)
   3. Pestañas guía—cara corta (conector hembra de 12 vías (negro)—arnés de datos)
   4. Pestañas guía — cara larga (conector hembra de 12 vías gris/negro — arnés de datos)

4. Conecte el conector hembra de 12 vías gris y negro del arnés de datos al conector de 12 pines izquierdo (gris) del receptor de navegación hasta que los cierres del conector se enganchen firmemente (Figura 200).

5. Alinee las 2 pestañas del lado corto del conector hembra de 12 vías negro del arnés de datos con las 2 muescas del lado izquierdo vertical del conector de 12 pines derecho (negro) del receptor de navegación (Figura 200).

   Note: Tenga cuidado al conectar el arnés de cables al receptor de navegación; las pestañas-guía de los conectores del arnés deben estar orientadas correctamente para encajar en las muescas de los conectores macho del receptor de navegación.

6. Conecte el conector hembra de 12 vías negro liso del arnés de datos al conector de 12 pines izquierdo (negro) del receptor de navegación hasta que los cierres del conector se enganchen firmemente (Figura 200).

7. Sujete la rama de 390 cm del arnés de datos al tubo derecho del ROPS con 2 bridas, según se muestra en Figura 199.

   Note: Asegúrese de que hay holgura en el cable entre los conectores hembra de 12 vías y la brida.

1. Enrute el arnés de datos y el arnés de la batería hacia abajo por la parte trasera del tubo vertical izquierdo de la barra antivuelco hasta el travesaño del soporte del asiento (Figura 203).



   Figura 203

   1. Rama de 220 cm de la batería del arnés (no enrute la rama de 100 cm de interconexión eléctrico (alimentación conmutada) junto a la rama del arnés de la batería)
   2. Rama de 390 cm del arnés de datos (receptor de navegación)
   3. Travesaño (soporte del asiento)
   4. Bridas

2. Sujete la rama de 390 cm del arnés de datos del receptor de navegación a la barra anti vuelco como se muestra en Figura 203.

3. Conecte el conector de 1 pin del arnés de la batería marcado ***IMPORTANT*** ONLY CONNECT THIS WIRE TO SWITCHED 12V POWER SOURCE al conector hembra de 1 vía de la rama de 66 cm del arnés de cables del kit (Figura 204) marcado (SW’D PWR FOR GEN 2 TOPCON).



   Figura 204

   1. Conector de 1 pin — rama del arnés de la batería (***IMPORTANT*** ONLY CONNECT THIS WIRE TO SWITCHED 12V POWER SOURCE)
   2. Anclaje magnético del arnés
   3. Conector de 4 pines – rama de 66 cm del arnés de cables del kit (ASC 10 PWR & CAN FROM X30)
   4. Tubo superior derecho del bastidor
   5. Conector hembra de 1 vía — rama de 66 cm del arnés de cables del kit (SW’D PWR FOR GEN 2 TOPCON)
   6. Conector hembra de 4 vías — rama del arnés de datos (CAN 2/ASC10 BUS)

4. Conecte el conector de 4 pines de la rama de 66 cm del arnés de cables del kit marcado ASC 10 PWR & CAN FROM X30 al conector hembra de 4 vías del arnés de datos marcado CAN 2/ASC10 BUS (Figura 204).

5. Enrute el arnés de datos y el arnés de la batería por el travesaño del soporte del asiento, y sujete la rama de 390 cm del arnés de datos al travesaño con 2 bridas (Figura 203 y Figura 205).



   Figura 205

   1. Rama de 220 cm del arnés de datos (monitor de fumigación)
   2. Rama de 220 cm del arnés de la batería
   3. Tubo de sujeción del amortiguador
   4. Tubo superior derecho del bastidor
   5. Rama de 390 cm del arnés de datos (receptor de navegación)

6. Enrute la rama de 220 cm del arnés de la batería por el tubo derecho superior del bastidor (Figura 205).

7. Enrute la rama de 220 cm del arnés de la batería por el tubo de sujeción del amortiguador y hacia la batería (Figura 205).

   Note: Asegúrese de que la rama de 100 cm de interconexión eléctrica (alimentación conmutada) permanece enrutada junto al tubo derecho superior del bastidor.

8. Enrute la rama de 220 cm del arnés de datos (la rama del arnés con el conector hembra de 26 vías) por debajo de la consola de control y hacia adelante, hacia el salpicadero (Figura 205).

1. Enrute la rama de 220 cm del arnés de datos (la rama del arnés con el conector hembra de 26 vías) hacia adelante y por debajo del salpicadero (Figura 207).



   Figura 207

   1. Tubo de sujeción (monitor)
   2. Rama de 220 cm del arnés de datos
   3. Bridas

2. Enrute la rama de 220 cm del arnés de datos por el tubo de sujeción del monitor (Figura 207)

3. Alinee el conector hembra de 26 vías del arnés de datos con el conector de 26 pines del monitor de fumigación e introduzca el conector macho en el conector hembra hasta que el cierre del conector se enganche firmemente (Figura 208).



   Figura 208

   1. Conector de 26 pines (monitor de fumigación)
   2. Conector hembra de 26 vías—arnés de datos (monitor de fumigación)

4. Asegúrese de que la rama de 220 cm del arnés de datos tiene suficiente holgura para que el operador del fumigador pueda ajustar la posición del monitor, y sujete el arnés al tubo de sujeción del monitor con bridas, según se muestra en Figura 207.

1. Retire las tuercas hexagonales y las arandelas de las abrazaderas de desconexión rápida con palancas roja y negra (Figura 209).



   Figura 209

   1. Borne negativo de la batería
   2. Tuerca hexagonal (¼" – abrazadera de desconexión rápida)
   3. Arandela (¼" – abrazadera de desconexión rápida)
   4. Espárrago roscado
   5. Palanca roja (abrazadera de desconexión rápida)
   6. Palanca negra (abrazadera de desconexión rápida)
   7. Borne positivo de la batería

2. Abra la palanca de la abrazadera de desconexión rápida con palanca negra (Figura 210).



   Figura 210

   1. Palanca (abrazadera de desconexión rápida)
   2. Tuerca moleteada

3. Monte la abrazadera de desconexión rápida en el borne negativo de la batería, con el espárrago roscado de la abrazadera orientado hacia el centro de la batería, según se muestra en Figura 209.

4. Cierre la palanca de la abrazadera de desconexión rápida (Figura 210).

   Note: Si es necesario ajustar la fuerza de apriete de la abrazadera de desconexión rápida, abra la palanca, gire la tuerca moleteada para aumentar o reducir la fuerza de apriete, y cierre la palanca de la abrazadera.

5. Repita los pasos 2 a 4 con la abrazadera de desconexión rápida con palanca roja en el borne positivo de la batería.

1. Haga un corte en el capuchón aislante del cable positivo de la batería que va al motor de arranque, según se muestra en Figura 212.



   Figura 212

   1. Corte (capuchón aislante – cable positivo de la batería que va al motor de arranque)

2. Monte los siguientes cables y terminales en el espárrago roscado del borne positivo de la batería (Figura 213), en el orden siguiente:

   Note: Asegúrese de que el terminal del cable positivo que va desde la batería al motor de arranque está situado encima de la pila de terminales del espárrago roscado.

   1. Terminal de anillo – arnés de cables de la máquina de 22 cm marcado BATTERY (+)

   2. Terminal de anillo — rama de 220 cm del arnés de la batería marcado ***IMPORTANT*** CONNECT THIS WIRE TO POSITIVE ON BATTERY

   3. Terminal de anillo — rama de 60 cm del arnés de cables del kit marcado TO BATTERY POSITIVE

   4. Terminal del cable de la batería (positivo) — al alternador (50 A)

   5. Terminal del cable de la batería (positivo) — al motor de arranque



   Figura 213

   1. Terminal del cable de la batería (positivo) — al alternador (50 A)
   2. Terminal del cable de la batería (positivo) — al motor de arranque
   3. Tuerca hexagonal (¼" – abrazadera de desconexión rápida)
   4. Arandela (¼" – abrazadera de desconexión rápida)
   5. Terminal de anillo — rama de 60 cm del arnés de cables del kit (TO BATTERY POSITIVE)
   6. Terminal de anillo — rama de 220 cm del arnés de la batería (***IMPORTANT*** CONNECT THIS WIRE TO POSITIVE ON BATTERY)
   7. Espárrago roscado (borne positivo de la batería)
   8. Terminal de anillo – arnés de cables de 22 cm de la máquina (BATTERY (+))

3. Monte la tuerca hexagonal (¼") y la arandela (¼") en el espárrago roscado, y apriete la tuerca a 1017 – 1234 N·cm.

4. Coloque el capuchón aislante del cable positivo de la batería que va al motor de arranque sobre el espárrago roscado (Figura 213).

5. Monte los siguientes cables y terminales en el espárrago roscado del borne negativo de la batería (Figura 214), en el orden siguiente:

   Note: Asegúrese de que el terminal del cable negativo que va desde la batería a la conexión de masa del motor y el chasis está situado encima de la pila de terminales del espárrago roscado.

   1. Terminal de anillo — rama de 220 cm del arnés de la batería marcado ***IMPORTANT*** CONNECT THIS WIRE TO – VE TERMINAL OF BATTERY WHICH IS CONNECTED TO TRACTOR FRAME

   2. Terminal de anillo — rama de 60 cm del arnés de cables del kit — borne negativo de la batería

   3. Terminal del cable de la batería (negativo) — a la conexión de masa del motor y el chasis



   Figura 214

   1. Terminal del cable de la batería (negativo) — a la conexión de masa del motor y el chasis
   2. Tuerca hexagonal (¼" – abrazadera de desconexión rápida)
   3. Arandela (¼" – abrazadera de desconexión rápida)
   4. Terminal de anillo — rama de 60 cm del arnés de cables del kit — borne negativo de la batería
   5. Terminal de anillo — rama de 220 cm del arnés de la batería (***IMPORTANT*** CONNECT THIS WIRE TO – VE TERMINAL OF BATTERY WHICH IS CONNECTED TO TRACTOR FRAME)
   6. Espárrago roscado (terminal negativo de la batería)

1. Recoja el exceso de cables del arnés de datos contra el tubo superior derecho del bastidor (Figura 215).



   Figura 215

   1. Brida
   2. Exceso de cables del arnés de datos
   3. Tubo de sujeción del amortiguador
   4. Tubo superior derecho del bastidor

2. Sujete el arnés de datos al tubo de sujeción del amortiguador con una brida (Figura 215).

3. Sujete el exceso de cables del arnés de datos al tubo superior derecho del bastidor con una brida (Figura 215).

4. Compruebe que hay espacio suficiente entre las poleas y las correas y el arnés de datos, el arnés de la batería, el arnés de cables del kit y los cables de la batería.

   Sujete el arnés de cables y los cables con bridas, según sea necesario, para mantenerlos alejados de las correas y de las poleas.

1. Alinee los orificios del capó con los orificios del salpicadero y del bastidor de la máquina (Figura 216).



   Figura 216

   1. Panel del salpicadero
   2. Capó
   3. Grapa
   4. Soporte del salpicadero

2. Sujete el capó al salpicadero y al bastidor con 9 grapas (Figura 216).

3. Conecte los 2 conectores hembra de 2 vías del arnés de cables de la máquina a los conectores de 2 pines de los faros derecho e izquierdo (Figura 217).



   Figura 217

   1. Faros
   2. Conector hembra de 2 vías (arnés de cables de la máquina)
   3. Conector de 2 pines (faro)

1. Alinee el panel interior del guardabarros con los tubos superior izquierdo e inferior izquierdo del bastidor (Figura 217).



   Figura 218

   1. Tubo superior izquierdo del bastidor
   2. Panel interior del guardabarros
   3. Grapa
   4. Tubo inferior izquierdo del bastidor
   5. Arandela (9/16" x ½")

2. Sujete el panel interior del guardabarros a los tubos del bastidor con las 6 grapas (Figura 218).

3. Alinee los orificios del guardabarros con los orificios del bastidor de la máquina, según se muestra en Figura 218.



   Figura 219

   1. Arandela (5/16")
   2. Perno (5/16" x 1")
   3. Guardabarros delantero izquierdo

4. Monte provisionalmente el guardabarros en el bastidor (Figura 219) con los 3 pernos (5/16" x 1") y 3 arandelas (5/16") que retiró en el paso 2 de Retirada del guardabarros delanteros izquierdo y derecho.

5. Sujete el guardabarros al perfil del bastidor con las 2 grapas (Figura 220).



   Figura 220

   1. Grapa
   2. Guardabarros delantero izquierdo

6. Apriete el perno (5/16" x 1") a 1978 – 2542 N·cm.

7. Repita los pasos 1 a 6 con el panel interior del guardabarros y el guardabarros del otro lado de la máquina.

1. Alinee los cierres del panel de acceso del motor con los casquillos de los soportes del panel en la barra antivuelco (Figura 221).



   Figura 221

   1. Cierre
   2. Soportes del panel
   3. Panel de acceso del motor

2. Monte el panel en los soportes (Figura 221).

3. Gire las palancas de los cierres hacia abajo para sujetar el panel a los soportes (Figura 221).

1. Alinee el asiento y la chapa del asiento con el chasis de la máquina (Figura 222).



   Figura 222

   1. Chapa del asiento
   2. Asiento

2. Alinee los orificios de los soportes de giro de la base del asiento con los orificios del soporte del chasis (Figura 223).



   Figura 223

   1. Chapa del asiento
   2. Asiento
   3. Chaveta
   4. Soporte de giro (base del asiento)
   5. Soporte del chasis
   6. Pasador de giro

3. Sujete la base del asiento a los soportes del chasis con los 2 pasadores de giro (Figura 223).

4. Sujete los pasadores de giro a la máquina con las 2 chavetas (Figura 223).

5. Sujete la varilla de sujeción al soporte del asiento con una arandela y una chaveta (Figura 224).



   Figura 224

   1. Arandela
   2. Soporte (asiento)
   3. Chaveta
   4. Varilla de sujeción

6. Enchufe el conector hembra de 2 vías del arnés de cables de la máquina en el conector del interruptor del asiento hasta que los conectores encajen firmemente (Figura 225).



   Figura 225

   1. Conector hembra de 2 vías (arnés de cables de la máquina)
   2. Conector del interruptor del asiento

7. Gire el asiento ligeramente hacia adelante, retire la varilla de sujeción de la muesca de retención, y gire el asiento hacia abajo hasta que se enganche correctamente.
