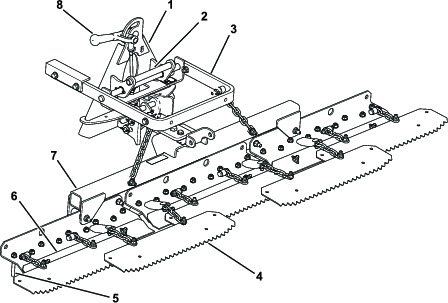

Rastrello a denti flessibili

Parti necessarie per questa operazione:

1. Montate, senza serrarla, la barra di traino nel foro anteriore del gruppo supporto (Figura 3) con un bullone (½" x 1¾"), un dado flangiato (½") e un dado esagonale (½").



   Figura 3

   1. Gruppo supporto
   2. Barra di traino
   3. Bullone (½" x 1¾")
   4. Bullone (⅜" x 1")
   5. Dado flangiato (⅜")
   6. Dado esagonale (1/2")
   7. Dado flangiato (½")

2. Montate, senza serrarlo, il timone sul foro posteriore nel gruppo supporto con un bullone (⅜" x 1") e un dado flangiato (⅜").

   Serrate i dadi come segue:

   • Dado flangiato (½") – 104–126 N∙m.

   • Dado esagonale (½") – 91–113 N∙m.

   • Dado flangiato (⅜") – 22–27 N∙m.

3. Allineate il braccio di sollevamento con la staffa sull'adattatore per accessori (Figura 4) e collegateli usando la barra articolata come illustrato in Figura 5.

   Note: Quando spostate l'adattatore per accessori, usate la maniglia sul retro dell'adattatore (Figura 4).



   Figura 4

   1. Adattatore per accessori
   2. Braccio di sollevamento


   Figura 5

   1. Adattatore per accessori
   2. Barra articolata
   3. Coppiglie
   4. Bullone (⅜" x 1¼")
   5. Dado di bloccaggio (⅜")
   6. Stegola

4. Fissate la barra orientabile (Figura 5) con 3 coppiglie e un bullone (⅜" x 1¼") e un dado di bloccaggio (3/8").

Parti necessarie per questa operazione:

1. Staccate eventuali accessori dal retro della macchina.

2. Abbassate l'adattatore del trattore e fate indietreggiare il trattore fino a posizionarlo davanti all'adattatore per accessori.

   Note: Verificate che la leva di bloccaggio sia girata verso sinistra (posizione di sblocco), vista da dietro la macchina.

3. Infilate l'adattatore per accessori sull'adattatore del trattore.

   Important: Il braccio lungo del gruppo del braccio di sollevamento deve essere sotto il gruppo del telaio posteriore del trattore (Figura 6).

   Attenzione

   Potreste schiacciarvi le dita tra gli adattatori dell'accessorio e del trattore.

   Sollevate e spostate sempre l'accessorio per mezzo della maniglia prevista sul retro dell'adattatore per accessori (Figura 6).

4. Girate la leva di bloccaggio verso destra per bloccare insieme gli adattatori.

5. Fissate l'anello superiore di ciascuna catena alla parte esterna del braccio di sollevamento (Figura 6) utilizzando un bullone (⅜" x 2½"), 2 rondelle (⅜" x 7/8"), un distanziale e un dado di bloccaggio (⅜").



   Figura 6

   1. Telaio del tubo del trattorino
   2. Braccio lungo del gruppo del braccio di sollevamento
   3. Bullone (⅜" x 2½")
   4. Rondella (⅜" x 7/8")
   5. Distanziale
   6. Catena
   7. Dado di bloccaggio (⅜")

   Note: Il rastrello funziona correttamente soltanto se le catene sono allentate quando il rastrello è abbassato (posizione di servizio).

   Note: Assicuratevi che tutti i rastrelli di finitura si sovrappongano correttamente, in posizione piatta e con nessuna catena attorcigliata o storta.

1. Una volta montato e fissato il rastrello sul trattore, sollevate l'accessorio.

2. Misurate la distanza tra la rondella pesante e la sponda della forcella di sollevamento sull'adattatore accessorio, come illustrato nella Figura 7.

   Note: La connessione è regolata correttamente se misurate una distanza di 1,5-2 mm tra la rondella pesante e la sponda della forcella di sollevamento (Figura 7).



   Figura 7

   1. Controdado
   2. Dado di regolazione
   3. 1,5–2 mm
   4. Sponda della forcella di sollevamento
   5. Rondella pesante

3. Se la luce non è esatta, allentate il controdado e serrate o allentate il dado di regolazione sull'attacco quanto basta per modificarla (Figura 7).

Fate pratica con il rastrello su un banco ampio e pianeggiate sul campo. Fate pratica con l'avviamento, l'arresto, lo sterzaggio, il sollevamento e l'abbassamento del rastrello, entrando e uscendo dal banco, ecc. Fate pratica a un regime moderato del motore e a una velocità di trasferimento lenta. Questo periodo di addestramento vi aiuterà ad acquisire fiducia nell'utilizzo della macchina.

Note: Non avviate il trattore in retromarcia con l'accessorio abbassato. Danneggereste l'accessorio.

Laddove la sabbia è abbastanza profonda, potete rastrellare fino al bordo del bunker nelle zone pianeggianti.

Se la sabbia si assottiglia fino a raggiungere il tappeto erboso, tenetevi lontani dal bordo per non disturbare la terra sottostante.

Non rastrellate troppo vicino a sponde ripide e corte. La sabbia ricadrebbe sul fondo del bunker.

Potrebbero essere necessari alcuni ritocchi con un rastrello manuale su banchine ripide, piccole cunette, ecc.

Rastrellate un banco in base al percorso illustrato nella Figura 9. Questo percorso consente di evitare sovrapposizioni non necessarie, mantiene il compattamento al minimo e crea un motivo pulito e di bell'aspetto sulla sabbia.

Entrate nel tratto più lungo del bunker, dove la sponda è meno alta. Guidate attraverso il centro del bunker sin quasi alla fine, girate a destra o sinistra praticando una curva a stretto raggio, e ritornate a fianco della prima passata. Eseguite una spirale verso l'esterno, come illustrato, e uscite dal bunker ad angolo retto in una zona pianeggiante.

Lasciate le sponde alte e corte, e le piccole buche, che potranno essere ritoccate con un rastrello a mano.

Figura 9

1. Entrate nel tratto più lungo del bunker in una zona pianeggiante.
2. Uscite dal bunker ad angolo retto in una zona pianeggiante.

All'ingresso del banco, non abbassate il rastrello fino a quando non si trova sopra alla sabbia. In tal modo eviterete di tagliare il tappeto erboso e non trascinerete fili d'erba tagliati o altri detriti nel bunker. Abbassate il rastrello mentre la macchina è in movimento.

Quando uscite dal bunker, iniziate a sollevare il rastrello quando la ruota anteriore esce dal bunker. Con lo spostamento della macchina verso l'esterno, il rastrello si solleva e non trascina la sabbia al di fuori, sull'erba.

Con l'esperienza e la pratica, presto riuscirete ad acquisire le tempistiche necessarie per un ingresso e un'uscita corretti dai banchi di sabbia.

Potete modificare la posizione del rastrello per aumentare o ridurre l'aggressività sulla sabbia. Montate la barra di traino e il rastrello come illustrato nelle immagini seguenti per ottenere l'aggressività desiderata.

Impostazione della quantità minima di applicazione delle fustelle

Figura 10

1. Lato piatto sopra
2. Barra di traino
3. Rastrello

1. Montate il gruppo di attacco in modo che il lato piatto sia sopra (Figura 10).

2. Montate la barra di traino sul lato inferiore del gruppo supporto (Figura 10).

Impostazione della quantità massima di applicazione delle fustelle

Figura 11

1. Lato angolato sopra
2. Barra di traino
3. Rastrello

1. Montate il gruppo di attacco in modo che il lato angolato sia sopra (Figura 11).

2. Montate la barra di traino sul lato superiore del gruppo supporto (Figura 11).

Potete regolare la lunghezza delle piastre di regolazione per aumentare o diminuire la penetrazione dei denti.

Allentate le viti di montaggio della piastra, spostate la piastra verso l'alto o verso il basso nella posizione desiderata, e serrate le viti (Figura 12).

Figura 12

1. Piastra di regolazione
2. Viti di montaggio

Allentate i controdadi e ruotate i bulloni d'arresto del rastrello (Figura 13) all'esterno per limitare il lato verso il lato orientabile del rastrello. Serrate i controdadi per fissare la regolazione.

Figura 13

1. Bullone d'arresto (2)
2. Controdado (2)

Potete fissare i pesi opzionali ai rastrelli di finitura se la sabbia è umida o grossolana o in presenza di impronte profonde nei banchi. Ordinate il n. cat. 18-7570 dal vostro distributore Toro autorizzato.

Eseguite le seguenti operazioni per aumentare l'altezza del rastrello durante il trasferimento.

1. Abbassate il più possibile il rastrello ed il gruppo di sollevamento.

2. Staccate le catene dal braccio di sollevamento e ricollegatele più in alto.

Note: Per garantire il corretto funzionamento del rastrello, dovete riportare le catene alla posizione allentata originale prima di utilizzare il rastrello.

Dopo il rastrellamento, pulite la macchina accuratamente. Dal momento che utilizzate la macchina principalmente sulla sabbia, un materiale estremamente abrasivo, lavate via la sabbia dopo ogni utilizzo. Se pulite la macchina frequentemente (prima che la sabbia abbia l'opportunità di incrostarsi), pulitela con il getto d'acqua di un tubo flessibile senza ugello. Un flusso ad alta pressione può spingere la sabbia nelle aree di usura dove può agire da materiale abrasivo.

Note: Se l'adattatore dell'accessorio si blocca sull'adattatore del trattorino, inserite un piede di porco o un cacciavite nella relativa fessura per disinnestare i componenti (Figura 14).

Figura 14

1. Fessura

Se la leva di bloccaggio sull'adattatore per accessori non gira agevolmente e senza attrito, spalmate un velo di grasso sulla zona illustrata nella Figura 15.

Figura 15
