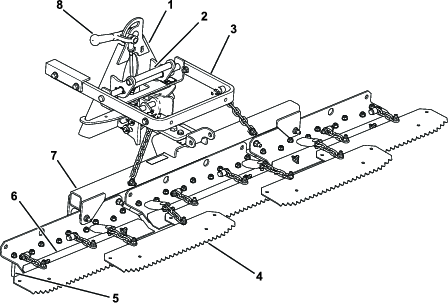

Hara

Vaiheeseen tarvittavat osat:

1. Kiinnitä hinausaisa löysästi kannatinkokoonpanon etureikään (Kuva 3) ½ × 1-¾ tuuman pultilla, ½ tuuman laippamutterilla ja ½ tuuman kuusiomutterilla.



   Kuva 3

   1. Kannatinkokoonpano
   2. Hinausaisa
   3. Pultti (1/2 × 1-3/4 tuumaa)
   4. Pultti (3/8 × 1 tuumaa)
   5. Laippamutteri (⅜ tuumaa)
   6. Kuusiomutteri (½ tuumaa)
   7. Laippamutteri (½ tuumaa)

2. Kiinnitä aisaputki löysästi kannatinkokoonpanon takareikään ⅜ × 1 tuuman laippakantapultilla ja ⅜ tuuman laippamutterilla.

   Kiristä mutterit seuraavasti:

   • ½ tuuman laippamutteri momenttiin 104–126 N·m

   • ½ tuuman kuusiomutteri momenttiin 91–113 N·m

   • ⅜ tuuman laippamutteri momenttiin 22–27 N·m

3. Kohdista nostovarsi lisälaitteen sovittimen kiinnikkeeseen (Kuva 4) ja liitä ne niveltangolla (katso Kuva 5).

   Note: Kun liikutat lisälaiteen sovitinta, käytä sen takana olevaa kahvaa (Kuva 4).



   Kuva 4

   1. Lisälaitteen sovitin
   2. Nostovarsi


   Kuva 5

   1. Lisälaitteen sovitin
   2. Niveltanko
   3. Sokat
   4. Pultti (3/8 × 1-1/4 tuumaa)
   5. Lukkomutteri (3/8 tuumaa)
   6. Kahva

4. Kiinnitä niveltanko (Kuva 5) kolmella sokalla ja pultilla (3/8 × 1-1/4 tuumaa) sekä lukkomutterilla (3/8 tuumaa).

Vaiheeseen tarvittavat osat:

1. Irrota mahdollinen lisälaite koneen takaa.

2. Laske ajoyksikön sovitin alas ja peruuta ajoyksikkö paikalleen lisälaitteen sovittimen eteen.

   Note: Varmista, että lukitusvipu on käännetty vasemmalle (auki) koneen takaosasta katsottuna.

3. Liu'uta lisälaitteen sovitin ajoyksikön sovittimeen.

   Important: Nostovarsikokoonpanon pitkän varren on oltava ajoyksikön rungon takaosan alla (Kuva 6).

   Varoitus

   Ole varovainen, etteivät sormet jää lisälaitteen ja ajoyksikön sovittimien väliin.

   Käytä lisälaitteen nostoon ja siirtoon aina lisälaitteen sovittimen takana olevaa kahvaa (Kuva 6).

4. Lukitse sovittimet yhteen kääntämällä lukitusvipu oikealle.

5. Kiinnitä kunkin ketjun ylin silmukka nostovarren ulkopuolelle (Kuva 6) pultilla (3/8 × 2-1/2 tuumaa), kahdella aluslaatalla (3/8 × 7/8 tuumaa), välikappaleella ja lukkomutterilla (3/8 tuumaa).



   Kuva 6

   1. Ajoyksikön putkirunko
   2. Nostovarsikokoonpanon pitkä varsi
   3. Pultti (3/8 × 2-1/2 tuumaa)
   4. Aluslaatta (3/8 × 7/8 tuumaa)
   5. Välikappale
   6. Ketju
   7. Lukkomutteri (3/8 tuumaa)

   Note: Jotta hara toimisi oikein, ketjujen on oltava löysällä, kun hara on alhaalla (käyttöasennossa).

   Note: Varmista, että kaikki viimeistelyharat ovat oikein lomittain ja tasaisesti ja että mikään ketju ei ole sotkeutunut tai kiertynyt.

1. Kun hara on asennettu ja kiinnitetty ajoyksikköön, nosta lisälaite.

2. Mittaa paksun aluslaatan ja lisälaitteen sovittimessa olevan nostosangan lavan välinen rako kuvan mukaisesti (Kuva 7).

   Note: Tuki on säädetty oikein, jos paksun aluslaatan ja nostosangan lavan välinen rako on 1,5–2 mm (Kuva 7).



   Kuva 7

   1. Vastamutteri
   2. Säätömutteri
   3. 1,5–2 mm
   4. Nostosangan lapa
   5. Paksu aluslaatta

3. Jos väli ei ole oikea, löysää vastamutteria ja kiristä tai löysää tukikokoonpanossa olevaa säätömutteria siten, että väli on oikea (Kuva 7).

Harjoittele haraamista suurella ja tasaisella hiekkaesteellä. Harjoittele käynnistystä ja pysäytystä, kääntymistä, haran nostoa ja laskua, hiekkaesteeseen menoa ja sieltä poistumista. Harjoittele kohtalaisella moottorin kierrosluvulla ja hitaalla ajonopeudella. Harjoittelu antaa kuljettajalle varmuutta koneen käytössä.

Note: Älä peruuta ajoyksikköä, jos lisälaite on laskettu alas. Lisälaite vaurioituu.

Jos hiekka on riittävän syvää, voidaan tasaisilla alueilla harata hiekkaesteen reunalle saakka.

Jos hiekka ulottuu ohuelti nurmelle, pysy riittävän etäällä reunasta, jotta et riko alla olevaa maaperää.

Älä haraa liian lähellä lyhyttä jyrkkää törmää. Hiekka vain valuu hiekkaesteen pohjalle.

Jyrkkiä törmiä, pieniä taskuja jne. voidaan joutua siistimään haravalla.

Haraa hiekkaeste mallin mukaan (Kuva 9). Näin limittäisyys jää vähäiseksi, hiekka tiivistyy mahdollisimman vähän ja kuviosta tulee siisti.

Aja hiekkaesteeseen pitkittäissuunnassa kohdasta, jossa törmä on loivin. Aja hiekkaesteen keskikohdan läpi melkein päähän saakka ja käänny jompaankumpaan suuntaan mahdollisimman jyrkästi. Palaa suoraan takaisin ensimmäisen reitin vierestä. Kierrä ulospäin kuten kuvassa ja poistu hiekkaesteestä oikeassa kulmassa tasaisella alueella.

Viimeistele jyrkät, lyhyet törmät ja pienet taskut haravalla.

Kuva 9

1. Aja hiekkaesteeseen pitkittäissuunnassa tasaisella alueella.
2. Poistu hiekkaesteestä oikeassa kulmassa tasaisella alueella.

Kun ajat hiekkaesteeseen, älä laske haraa ennen kuin se on hiekan yläpuolella. Näin et vahingossa leikkaa nurmea tai vedä leikkuujätettä tai muita roskia hiekkaesteeseen. Laske hara, kun kone liikkuu.

Kun poistut hiekkaesteestä, aloita haran nostaminen, kun eturengas poistuu esteestä. Kun kone siirtyy pois esteestä, hara nousee eikä vedä hiekkaa ruoholle.

Käyttäjä oppii pian kokemuksen ja harjoittelun myötä, miten esteeseen ajo ja sieltä poistuminen kannattaa ajoittaa.

Haran asentoa voidaan säätää sen mukaan, kuinka voimakkaasti hiekkaa halutaan käsitellä. Kiinnitä hinausaisa ja hara haluttua voimakkuutta varten seuraavien kuvien mukaisesti.

Pienimmän uppoamissyvyyden asettaminen

Kuva 10

1. Tasainen puoli ylöspäin
2. Hinausaisa
3. Hara

1. Kiinnitä vetokokoonpano niin, että tasainen puoli on ylöspäin (Kuva 10).

2. Asenna hinausaisa kannatinkokoonpanon alapuolelle (Kuva 10).

Suurimman uppoamissyvyyden asettaminen

Kuva 11

1. Kulmapuoli ylöspäin
2. Hinausaisa
3. Hara

1. Kiinnitä vetokokoonpano niin, että kulmapuoli on ylöspäin (Kuva 11).

2. Asenna hinausaisa kannatinkokoonpanon yläpuolelle (Kuva 11).

Tasoittimien pituutta voidaan säätää sen mukaan, kuinka syvälle piikkien halutaan painuvan.

Löysää tasoittimen kiinnitysruuveja, siirrä tasoitinta ylös tai alas haluttuun kohtaan ja kiristä ruuvit (Kuva 12).

Kuva 12

1. Tasoitin
2. Kiinnitysruuvit

Löysäämällä vastamuttereita ja kääntämällä haran pysäytinpultteja (Kuva 13) ulospäin rajoitetaan haran sivuttaista niveltymistä. Lukitse säätö kiristämällä vastamutterit.

Kuva 13

1. Pysäytinpultti (2)
2. Vastamutteri (2)

Jos hiekka on kosteaa tai isorakeista tai jos hiekkaesteissä on syviä jalanjälkiä, viimeistelyharoihin voidaan kiinnittää lisäpainot. Tilaa valtuutetulta Toro-jälleenmyyjältäsi (osanro 18-7570).

Nosta hara ylemmäksi kuljetuksen ajaksi seuraavasti:

1. Laske hara ja nostokokoonpano mahdollisimman alas.

2. Irrota ketjut nostovarsista ja kiinnitä ne uudelleen ylemmäksi.

Note: Oikean toiminnan varmistamiseksi palauta ketjut alkuperäiseen löysään asentoon ennen haran käyttöä.

Puhdista kone huolellisesti haraamisen jälkeen. Koska tätä konetta käytetään pääasiassa hiekassa, joka on erittäin hankaavaa, hiekka pitää pestä pois jokaisen käytön jälkeen. Jos kone puhdistetaan usein (ennen kuin hiekka paakkuuntuu), se voidaan pestä juoksevalla vedellä letkulla ilman suutinta. Korkeapaineinen vesisuihku voi työntää hiekkaa kuluville alueille, joita hiekka voi hangata.

Note: Jos lisälaitteen sovitin juuttuu kiinni ajoyksikön sovittimeen, irrota osat vääntöaukkoon asetetulla sorkkaraudalla tai ruuvitaltalla (Kuva 14).

Kuva 14

1. Vääntöaukko

Jos lisälaitteen sovittimessa oleva lukitusvipu ei käänny vapaasti ja helposti, levitä ohut kerros rasvaa (Kuva 15).

Kuva 15
