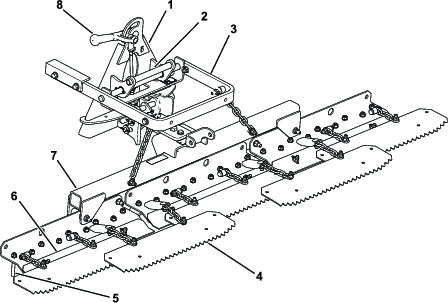

Râteau d'entretien

Pièces nécessaires pour cette opération:

1. Montez, sans serrer, la barre d'attelage dans le trou avant du support avec un boulon (½" x 1¾"), un écrou à embase (½") et un écrou hexagonal (½") (Figure 3).



   Figure 3

   1. Support
   2. Barre d'attelage
   3. Boulon (½" x 3¼")
   4. Boulon (⅜" x 1")
   5. Écrou à embase (⅜")
   6. Écrou hexagonal (½")
   7. Écrou à embase (½")

2. Montez, sans serrer, le tube de timon dans le trou arrière du support avec un boulon à embase (⅜" x 1") et un écrou à embase (⅜").

   Serrez les écrous comme suit :

   • Écrou à embase (½") – 104 à 126 N·m

   • Écrou hexagonal (½") – 91 à 113 N·m

   • Écrou à embase (⅜") – 22 à 27 N·m

3. Alignez le bras de levage sur le support de l'adaptateur d'accessoire (Figure 4) et accouplez-les avec la barre d'articulation comme illustré à la Figure 5.

   Note: Lorsque vous déplacez l'adaptateur d'accessoire, servez-vous de la poignée prévue au dos (Figure 4).



   Figure 4

   1. Adaptateur d'accessoire
   2. Bras de levage


   Figure 5

   1. Adaptateur d'accessoire
   2. Barre d'articulation
   3. Goupilles fendues
   4. Boulon (⅜" x 1¼")
   5. Contre-écrou (⅜")
   6. Poignée

4. Fixez la barre d'articulation (Figure 5) avec 3 goupilles fendues et un boulon (⅜" x 1¼") et un contre-écrou (⅜").

Pièces nécessaires pour cette opération:

1. Le cas échéant, enlevez l'accessoire monté à l'arrière de la machine.

2. Abaissez l'adaptateur du groupe de déplacement et reculez le groupe pour le placer devant l'adaptateur d'accessoire.

   Note: Vérifiez que le levier de verrouillage est pivoté à gauche (position déverrouillée), vu de l'arrière de la machine.

3. Glissez l'adaptateur d'accessoire sur l'adaptateur de la machine.

   Important: Le long bras de l'ensemble bras de levage doit se trouver sous l'ensemble châssis arrière du groupe de déplacement (Figure 6).

   Prudence

   Vous pouvez vous pincer les doigts entre les adaptateurs de l'accessoire et du groupe de déplacement.

   Soulevez toujours l'accessoire par la poignée située au dos de l'adaptateur (Figure 6).

4. Pivotez le levier de verrouillage vers la droite pour verrouiller les adaptateurs ensemble.

5. Fixez le maillon supérieur de chaque chaîne à l'extérieur du bras de levage (Figure 6) au moyen d'un boulon (⅜" x 2½"), 2 rondelles (⅜" x ⅞"), une entretoise et un contre-écrou (⅜").



   Figure 6

   1. Cadre tubulaire du groupe de déplacement
   2. Long bras de l'ensemble bras de levage
   3. Boulon (⅜" x 2½")
   4. Rondelle (⅜" x ⅞")
   5. Entretoise
   6. Chaîne
   7. Contre-écrou (⅜")

   Note: Pour que le râteau fonctionne correctement, les chaînes doivent être détendues quand le râteau est abaissé (position de fonctionnement).

   Note: Vérifiez que tous les râteaux de finition se chevauchent correctement, sont bien à plat et que les chaînes ne sont pas emmêlées ni vrillées.

1. Une fois le râteau monté et fixé sur le groupe de déplacement, élevez l'accessoire.

2. Mesurez l'espace entre la grosse rondelle et l'épaulement de la chape de levage sur l'adaptateur d'accessoire, comme montré à la Figure 7.

   Note: La biellette est réglée correctement s'il existe un espace de 1,5 à 2 mm entre la grosse rondelle et l'épaulement de la chape de levage (Figure 7).



   Figure 7

   1. Écrou de blocage
   2. Écrou de réglage
   3. 1,5 à 2 mm
   4. Épaulement de chape de levage
   5. Grosse rondelle

3. Si l'écartement n'est pas correct, desserrez l'écrou de blocage et serrez ou desserrez l'écrou de réglage sur l'ensemble biellette pour modifier l'écartement (Figure 7).

Entraînez-vous à ratisser dans un bunker de grande dimension et bien nivelé. Entraînez-vous à démarrer, à vous arrêter, à tourner, à lever et abaisser le râteau, à entrer dans le bunker et en sortir, etc. Sélectionnez un régime moteur modéré et une vitesse de déplacement réduite pour vous entraîner. Cette période d'entraînement vous permettra d'acquérir la confiance nécessaire à l'utilisation de la machine.

Note: Ne faites pas marche arrière lorsque l'outil est abaissé. Vous pourriez endommager l'outil.

Si le sable est suffisamment profond, vous pouvez ratisser tout au bord du bunker dans les zones de niveau.

Si le sable s'étend jusqu'au gazon, restez à une distance suffisante du bord pour ne pas déranger le sol sous-jacent.

Ne ratissez pas trop près des berges escarpées. Le sable descendra tout simplement au fond du bunker.

Il sera peut-être nécessaire de finir le ratissage à la main sur les berges escarpées, les petits bunkers, etc.

Ratissez le bunker en suivant le parcours indiqué sur le schéma de la Figure 9. Ce parcours évite les chevauchements inutiles, minimise le compactage et trace un dessin agréable à l'œil sur le sable.

Entrez dans le bunker en ligne droite par la grande longueur, au point où la berge est la moins escarpée. Traversez le centre du bunker presque jusqu'au bout, tournez d'un côté ou de l'autre en braquant autant que possible et revenez directement en sens inverse, parallèlement à la première passe. Continuez ainsi en progressant vers l'extérieur et quittez le bunker à angle droit dans une zone de niveau.

Finissez le ratissage des petites berges escarpées et petites fosses à la main.

Figure 9

1. Entrez dans le bunker en ligne droite par la plus grande longueur dans une zone de niveau.
2. Quittez le bunker à angle droit dans une zone de niveau.

Lorsque vous entrez dans le bunker, n'abaissez pas le râteau avant qu'il se trouve directement au-dessus du sable. Vous éviterez ainsi de couper la pelouse ou d'entraîner des déchets d'herbe ou autres dans le bunker. Abaissez le râteau quand la machine se déplace.

Quand vous quittez le bunker, commencez à lever le râteau lorsque les roues avant sortent du bunker. Ainsi, quand la machine sort du bunker, le râteau se relève et n'entraîne donc pas de sable sur l'herbe.

Vous apprendrez rapidement, à force de travail et d'entraînement, à programmer l'entrée dans le bunker et la sortie.

Vous pouvez changez la position du râteau pour augmenter ou réduire son agressivité dans le sable. Montez la barre d'attelage et le râteau comme montré sur les figures suivantes pour obtenir l'agressivité recherchée.

Réglage de l'engagement réduit des dents

Figure 10

1. Plat en haut
2. Barre d'attelage
3. Râteau

1. Montez le système d'attelage en plaçant le côté plat en haut (Figure 10).

2. Assemblez la barre d'attelage sur la face inférieure du support (Figure 10).

Réglage de l'engagement maximum des dents

Figure 11

1. Incliné en haut
2. Barre d'attelage
3. Râteau

1. Montez le système d'attelage en plaçant le côté incliné en haut (Figure 11).

2. Assemblez la barre d'attelage sur la face supérieure du support (Figure 11).

Vous pouvez ajuster la longueur des déplantoirs pour augmenter ou diminuer la pénétration de la dent.

Desserrez les vis de fixation du déplantoir, montez ou descendez le déplantoir à la position voulue et resserrez les vis (Figure 12).

Figure 12

1. Déplantoir
2. Vis de montage

Desserrez les écrous de blocage et dévissez les boulons de butée du râteau (Figure 13) pour limiter le pivotement latéral du râteau. Resserrez les écrous de blocage pour fixer le réglage.

Figure 13

1. Boulons de butée (2)
2. Écrou de blocage (2)

Vous pouvez accessoirement fixer des masses aux râteaux de finition si le sable est humide ou grossier, ou porte des empreintes de pieds profondes. Vous pouvez commander ces bouteilles chez les concessionnaires Toro agréés (réf. 18-7570).

Procédez comme suit pour augmenter la hauteur du râteau lors du transport :

1. Abaissez l'ensemble râteau et levage aussi bas que possible.

2. Détachez les chaînes des bras de levage et attachez-les plus haut.

Note: Pour que le râteau fonctionne correctement, ramenez les chaînes à leur position détendue d'origine avant de commencer à ratisser.

Lorsque vous avez fini de ratisser, nettoyez soigneusement la machine. Comme la machine est surtout utilisée dans le sable, qui est très abrasif, enlevez le sable au jet d'eau après chaque utilisation. Si vous nettoyez fréquemment la machine (avant que le sable ait le temps de s'agglomérer), lavez-la au tuyau d'arrosage sans buse. Un jet d'eau haute pression pourrait entraîner le sable dans des zones d'usure où il pourrait agir comme matériau de rodage.

Note: Si l'adaptateur de l'accessoire se coince sur l'adaptateur du groupe de déplacement, insérez un levier/tournevis dans la fente prévue pour désengager les pièces (Figure 14).

Figure 14

1. Fente

Si le levier de verrouillage sur l'adaptateur d'accessoire ne pivote pas librement, appliquez une fine couche de graisse sur la zone illustrée à la Figure 15.

Figure 15
