Set met kap voor 2 personen of 4 personen

Workman® GTX multifunctioneel werkvoertuig

Model No. 07921-Serial No. 400000000 and Up

Model No. 07922-Serial No. 400000000 and Up

Montage

De machine klaarmaken voor de montage

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Stel de parkeerrem in werking.

  3. Zet de motor af en haal het sleuteltje uit het contact.

  4. Koppel de accu los; raadpleeg de Gebruikershandleiding die bij uw hoort.

  5. Breng de laadbak omhoog in de stortstand en ondersteun hem met de steunstang.

De gaten voor de bevestigingsbuizen boren

  1. Gebruik de afmetingen in Figure 1 om 1 opening (5/16") in de buitenkant van de bodemplaat aan beide zijden van de machine te boren.

    g259750

    Figure 1

  2. Gebruik de afmetingen in Figure 2 om 1 opening (5/16") in de buitenkant van de voetplaat aan de linker- en rechterkant van de machine te boren.

    g259751

    Figure 2

De voorste bevestigingsbuizen monteren

Benodigde onderdelen voor deze stap:

Voorste bevestigingsbuis2
Flenskopbout (5/16" x 3")2
Afstandsstuk (" x 1")2
Flensmoer (5/16")4
Slotbout (5/16"x2")2

Monteer de 4 voorste bevestigingsbuizen losjes met 2 flenskopbouten (5/16" x 3"), 2 afstandsstukken (" x 1"), 2 flensmoeren (5/16") en 2 slotbouten (5/16" x 2") zoals getoond in Figure 3.

g268153

Figure 3

Linkerkant getoond

  1. Flensmoer (5/16")
  2. Voorste bevestigingsbuis
  3. Flenskopbout (5/16" x 3")
  4. Slotbout (5/16"x2")
  5. Afstandsstuk (" x 1")

De zijpanelen verwijderen

Voor benzinemodellen

Important: Voordat u deze procedure uitvoert, moet u uw machine controleren om te zien of de openingen voor montage al aanwezig zijn. Als dit niet het geval is, gaat u verder met deze procedure.

Note: Bewaar het bevestigingsmateriaal dat u in deze procedure verwijdert.

  1. Verwijder de flenskopbout waarmee de brandstoftank aan de tankbak bevestigd is (Figure 4).

    g033946

    Figure 4

    1. Brandstoftank
    2. Schroef
    3. Houder
    4. Brandstofslang
    5. Ontluchtingsslang
    6. Flenskopbout

  2. Verwijder de schroeven waarmee de houder bevestigd is (Figure 4).

  3. Koppel de ontluchtingsslang en de brandstofslang af van de tank (Figure 4).

    Note: Zorg dat u gelekte brandstof opvangt of opveegt nadat u de brandstofleiding van de tank hebt gekoppeld.

    Gevaar

    In bepaalde omstandigheden is brandstof uiterst ontvlambaar en zeer explosief. Brand of explosie van brandstof kan brandwonden bij u of anderen en materile schade veroorzaken.

    • Tap de brandstof af uit de brandstoftank wanneer de motor koud is. Doe dit buiten en op een open terrein. Eventueel gemorste brandstof opnemen.

    • Rook nooit als u met benzine werkt en blijf uit de buurt van open vuur of als de kans bestaat dat benzinedampen door een vonk kunnen ontsteken.

  4. Verwijder de benzinetank van de tankbak.

  5. Verwijder de 2 flenskopbouten waarmee de tankbak bevestigd is aan het frame (Figure 5).

    g033947

    Figure 5

    1. Tankbak
    2. Flenskopbout

  6. Verwijder de 4 schroeven waarmee het linkerpaneel bevestigd is aan de onderste stoeleenheid (Figure 6).

    g034000

    Figure 6

    1. Linkerpaneel
    2. Schroef

  7. Verwijder de minkabel (–) en vervolgens de pluskabel (+) van de accu (Figure 7).

    g034125

    Figure 7

    1. Moer
    2. Pluskabel (+)
    3. Bout
    4. Minkabel (–)

  8. Verwijder de 2 flenskopbouten waarmee de accubak bevestigd is aan het frame (Figure 8).

    g033999

    Figure 8

    1. Flenskopbout
    2. Zelftappende schroef
    3. Rechterpaneel

  9. Verwijder de 4 schroeven waarmee het rechterpaneel bevestigd is aan de onderste stoeleenheid (Figure 8).

Voor elektrische modellen

Important: Voordat u deze procedure uitvoert, moet u uw machine controleren om te zien of de openingen voor montage al aanwezig zijn. Als dit niet het geval is, gaat u verder met deze procedure.

Note: Bewaar het bevestigingsmateriaal dat u in deze procedure verwijdert.

  1. Verwijder de 4 zelftappende schroeven waarmee het rechterpaneel aan de machine is bevestigd (Figure 9).

    g035126

    Figure 9

    1. Rechterpaneel
    2. Zelftappende schroef

  2. Verwijder de 2bouten waarmee de laderbeugel is bevestigd aan de accubak (Figure 10).

    g035124

    Figure 10

    1. Linkerpaneel
    2. Zelftappende schroef
    3. Bout

  3. Verwijder de 4 zelftappende schroeven waarmee het linkerpaneel aan de machine is bevestigd (Figure 10).

De steunbeugel boren

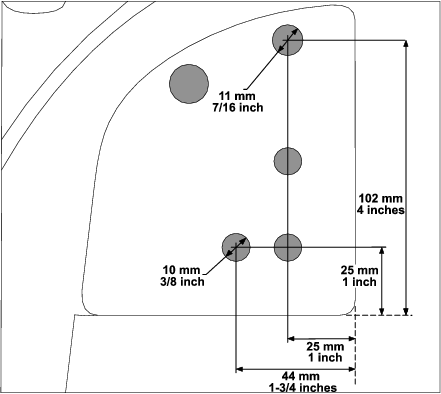

Boor de steunbeugel aan de hand van de afmetingen in Figure 11.

Zorg ervoor dat u volledig door de buitenste beugel, de framebuis en het brandscherm boort wanneer u de hoogste, bovenste opening boort.

Voorzichtig

Voor elektrische machines: wees voorzichtig wanneer u de gaten in de rechterkant van het frame boort.

Als u te ver boort, kunt u de accu's of andere onderdelen beschadigen.

g260925

Figure 11

De zijpanelen monteren

Voor benzinemodellen

  1. Bevestig het rechterpaneel met de 4 schroeven die u eerder verwijderd hebt (Figure 8).

  2. Bevestig de accubak aan het frame met de 2 flenskopbouten die u eerder hebt verwijderd (Figure 8).

  3. Bevestig de accukabels met de 2 bouten en 2 moeren die u eerder hebt verwijderd en sluit de contacten van de accu aan (Figure 7).

  4. Bevestig het linkerpaneel met de 4 schroeven die u eerder verwijderd hebt (Figure 6).

  5. Bevestig de tankbak aan het frame met de 2 flenskopbouten die u eerder hebt verwijderd (Figure 5).

  6. Plaats de benzinetank in de tankbak.

  7. Sluit de brandstofslang en de ontluchtingsbuis aan op de brandstoftank (Figure 4).

  8. Bevestig de houder met de schroeven die u eerder verwijderd hebt (Figure 4).

  9. Bevestig de brandstoftank aan de tankbak; gebruik hierbij de flenskopbout die u eerder verwijderd hebt (Figure 4).

  10. Vul de brandstoftank; raadpleeg de Gebruikershandleiding.

Voor elektrische modellen

  1. Bevestig het linkerpaneel met de 4 zelftappende schroeven die u eerder verwijderd hebt (Figure 10).

  2. Bevestig de laderbeugel aan de accubak met de 2 bouten die u eerder hebt verwijderd (Figure 10).

  3. Bevestig het rechterpaneel met de 4 zelftappende schroeven die u eerder verwijderd hebt (Figure 9).

De achterste bevestigingsbuizen en de montagebeugel voor de buis monteren

Benodigde onderdelen voor deze stap:

Achterste bevestigingsbuis2
Montagebeugel voor buis1
Flenskopbout (5/16"x 3")2
Flensmoer (5/16")2
Flenskopbout (" x 1")2
Flenskopbout (" x 3")2
Borgmoer (")4
Randafdichting1

  1. Monteer de 2 achterste bevestigingsbuizen losjes met de 2 flenskopbouten (" x 3"), 2 flenskopbouten (" x 1") en 4 borgmoeren (") zoals getoond in Figure 12.

    g261071

    Figure 12

    Linkerkant getoond

    1. Achterste bevestigingsbuis
    2. Borgmoer (")
    3. Flenskopbout (" x 1")
    4. Flenskopbout (" x 3")

  2. Bevestig de montagebeugel voor de buis aan de achterste bevestigingsbuizen met 2 flenskopbouten (5/16" x 3") en 2 flensmoeren (5/16") zoals getoond in Figure 13.

  3. Plaats de randafdichting op de montagebeugel voor de buis (Figure 13).

    g259788

    Figure 13

    1. Randafdichting
    2. Flensmoer (5/16")
    3. Flenskopbout (5/16" x 3")
    4. Montagebeugel voor buis

  4. Draai de bevestigingen vast die u hebt gemonteerd in stap1.

    Draai de 5/16 inch bevestigingen vast met een torsie van 20 tot 25Nm.

    Draai de inch bevestigingen vast met een torsie van 37 tot 45Nm.

De lange steunbeugels van de kap monteren

Uitsluitend voor een kap voor 4 personen

Benodigde onderdelen voor deze stap:

Lange steunbeugel voor kap2
Flenskopbout (5/16" x ")8
Randafdichting2

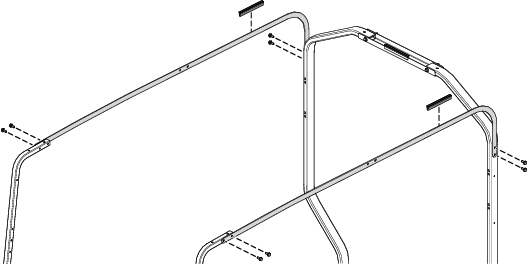

  1. Bevestig de 2 lange steunbeugels voor de kap aan de voorste en achterste bevestigingsbuizen; gebruik hiervoor 8 inbusbouten met rand (5/16 x 3/4 inch) zoals getoond in Figure 14.

  2. Plaats de 2 randafdichtingen op de 2 lange steunbeugels voor de kap (Figure 14).

    g261122

    Figure 14

De kap monteren

Benodigde onderdelen voor deze stap:

Kap1
Flenskopbout (" x 1")4
Afdichtring4
Borgmoer (")4

Important: Indien u een spiegelset gaat monteren, moet u deze monteren voordat u de kap monteert.

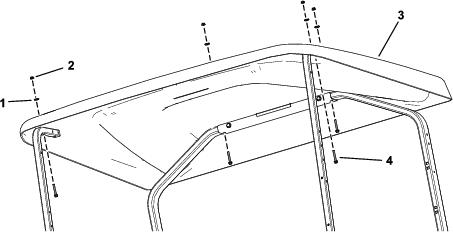

Bevestig de kap aan de voorste en achterste bevestigingsbuizen; gebruik hiervoor de 4 flenskopbouten ("x 1"), 4 afdichtringen en 4 borgmoeren (") zoals getoond in Figure 15.

g259844

Figure 15

Kap voor 2 personen afgebeeld

  1. Afdichtring
  2. Borgmoer (")
  3. Kap
  4. Flenskopbout (" x 1")

De steunbeugel van de kap monteren

Benodigde onderdelen voor deze stap:

Steunbeugel van kap1
Flenskopbout (" x 2")2
Borgmoer (")2
Afdichtring2
Randafdichting1
Afstandsstuk (")2

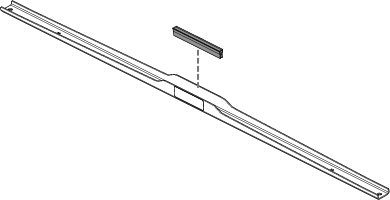

  1. Plaats de randafdichting op de montagebeugel voor de buis (Figure 16).

    g259845

    Figure 16

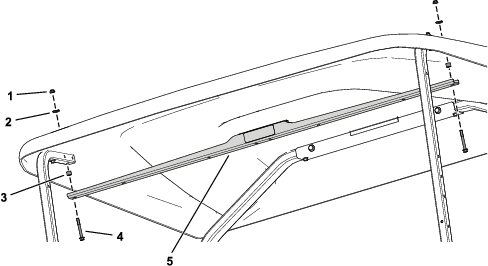

  2. Bevestig de steunbeugel van de kap aan de voorste bevestigingsbuizen en de kap; gebruik hiervoor de 2 flenskopbouten ("x 2"), 2 afstandsstukken, 2 afdichtringen en 2 borgmoeren (") zoals getoond in Figure 17.

    g259846

    Figure 17

    Kap voor 2 personen afgebeeld

    1. Borgmoer (")
    2. Afdichtring
    3. Afstandsstuk (")
    4. Flenskopbout ("x2")
    5. Steunbeugel van kap

De steunbuis van de kap monteren

Uitsluitend voor een kap voor 4 personen

Benodigde onderdelen voor deze stap:

Steunbuis van kap1
Borgmoer (")6
Afdichtring2
Flenskopbout ("x 1")2
Schuimrubberen bekleding1
Flenskopbout ("x1")4

  1. Breng de schuimrubberen bekleding aan op de steunbuis van de kap (Figure 18).

    g261160

    Figure 18

  2. Bevestig de steunbuis van de kap aan de lange steunbeugels voor de kap; gebruik 4 flenskopbouten (" x 1") en 4 borgmoeren (") zoals wordt getoond in Figure 19.

    g262068

    Figure 19

    1. Lange steunbeugel voor kap
    2. Flenskopbout ("x1")
    3. Borgmoer (")
    4. Steunbuis van kap

  3. Gebruik de steunbuis van de kap als sjabloon en boor 2 openingen (6 mm) in de kap.

  4. Bevestig de steunbuis van de kap aan de kap; gebruik hiervoor de 2 flenskopbouten ("x 1"), 2 afdichtringen en 2 borgmoeren (") zoals getoond in Figure 20.

    g261161

    Figure 20

    1. Borgmoer (")
    2. Afdichtring
    3. Flenskopbout (" x 1")
    4. Steunbuis van kap
