Asennus
Koneen valmistelu
Varoitus
Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita.
Irrota avain virtalukosta ennen huoltoa.
-
Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt alas, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin poistut käyttäjän istuimelta.
-
Vapauta salpa ja kallista käyttäjän istuinta.
-
Vapauta salpa ja avaa konepelti.
Konepellin kaarituen ja voimansiirron suojuksen irrotus
-

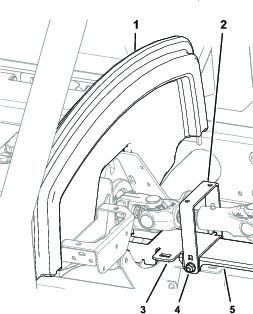

Nosta konepellin kaarituki pois kannattimistaan ja irrota konepellin kaarituki koneesta (Kuva 1).
-
Irrota kaksi laippamutteria, joilla voimansiirron suojus on kiinnitetty lämpösuojukseen ja suojuksen kannattimeen, ja irrota suojus (Kuva 1).
Älä irrota kantaruuveja ja lämpösuojusta kannattimesta.
Note: Säilytä voimansiirron suojus ja lukkomutterit myöhempää asennusta varten.
Vetoakselin ja vauhtipyörän sovitinlevyn irrotus
Vetoakselin irrotus hydraulipumpusta
-
Irrota kaksi laippalukkomutteria ja kaksi kantaruuvia, joilla vetoakselin haarukkapää on kiinnitetty hydraulipumpun akseliin (Kuva 2).
Note: Säilytä lukkomutterit ja kantaruuvit myöhempää asennusta varten.
-
Irrota vetoakselin haarukkapää pumpusta (Kuva 2).
-
Irrota vetoakseli ja vauhtipyörän sovitinlevy moottorista seuraavasti:
Vetoakselin ja vauhtipyörän sovitinlevyn irrotus moottorista
Irrota kahdeksan laippakantaruuvia, joilla vauhtipyörän sovitinlevy on kiinnitetty moottorin vauhtipyörään, ja irrota vetoakseli ja vauhtipyörän sovitinlevy koneesta (Kuva 3).
Hävitä irrotetut kahdeksan laippakantaruuvia.
Note: Säilytä vetoakseli ja vauhtipyörän sovitinlevy myöhempää asennusta varten.
Vetoakselin ja vauhtipyörän sovitinlevyn irrotus moottorista
Irrota kahdeksan laippakantaruuvia, joilla vauhtipyörän sovitinlevy ja kaksi tukirengasta on kiinnitetty moottorin vauhtipyörään, ja irrota tukirenkaat, vetoakseli ja vauhtipyörän sovitinlevy koneesta (Kuva 4).
Hävitä irrotetut kahdeksan laippakantaruuvia ja kaksi tukirengasta.
Note: Säilytä vetoakseli ja vauhtipyörän sovitinlevy myöhempää asennusta varten.
Vauhtipyörän sovitinlevyn vaihto
Vaiheeseen tarvittavat osat:
| Vauhtipyörän sovitinlevy | 1 |
| Tukilevy | 1 |
| Kantaruuvi (⅜ × 1 tuumaa) | 6 |
| Laippalukkomutteri (⅜ tuumaa) | 6 |
Vetoakselin irrotus vauhtipyörän sovitinlevystä
-
Irrota kuusi kantaruuvia ja kuusi laippalukkomutteria, joilla vauhtipyörän sovitinlevy ja tukilevy on kiinnitetty vetoakseliin (Kuva 5).
Hävitä irrotetut kuusi kantaruuvia ja kuusi mutteria.
-
Irrota vetoakseli vauhtipyörän sovitinlevystä ja tukilevystä (Kuva 5).
Hävitä irrotettu vauhtipyörän sovitinlevy ja tukilevy.
Vetoakselin asennus vauhtipyörän sovitinlevyyn
-
Asenna vetoakseli vauhtipyörän sovitinlevyyn ja tukilevyyn (Kuva 6) kuudella kantaruuvilla (⅜ × 1 tuumaa) ja kuudella laippalukkomutterilla (⅜ tuumaa).
-
Kiristä kantaruuvit ja lukkomutterit momenttiin 37–43 N·m.
Vetoakselin ja vauhtipyörän sovitinlevyn asennus
Vaiheeseen tarvittavat osat:
| Laippakantaruuvi | 8 |
| Tukirengas | 2 |
Vetoakselin ja vauhtipyörän sovitinlevyn asennus moottoriin
Omistajan hankkima materiaali: erikoisvahva Permatex®-kierrelukite, osanro 24010
-
Levitä määrityksen mukaista erikoisvahvaa kierrelukitetta kahdeksan laippakantaruuvin kierteisiin.
-
Asenna kaksi tukirengasta ja vauhtipyörän sovitinlevy moottorin vauhtipyörään kahdeksalla laippakantaruuvilla kuvan mukaisesti (Kuva 7).
-
Kiristä laippakantaruuvit momenttiin 23–28 N·m.
Vetoakselin asennus hydraulipumppuun
-
Kohdista vetoakselin haarukkapään urat hydraulipumpun akselin uriin (Kuva 8).
-
Liu’uta vetoakselin haarukkapää hydraulipumpun akseliin (Kuva 8) ja asenna haarukkapää akseliin kahdella kantaruuvilla ja kahdella laippamutterilla, jotka irrotettiin vaiheessa 1Vetoakselin ja vauhtipyörän sovitinlevyn irrotus.
-
Kiristä lukkomutterit momenttiin 20–25 N·m.
Voimansiirron suojuksen ja konepellin kaarituen asennus
-
Kohdista voimansiirron suojuksen reiät suojuksen kannattimen ja lämpösuojuksen kantaruuviin (Kuva 9).
-
Asenna voimansiirron suojus (Kuva 9) kannattimeen, lämpösuojukseen ja kantaruuveihin kahdella laippamutterilla, jotka irrotettiin kohdan Konepellin kaarituen ja voimansiirron suojuksen irrotus vaiheessa 2.
-
Kallista lämpösuojusta alas siten, että vetoakselin kantaruuvit ja laippalukkomutterit eivät osu suojukseen vetoakselin pyöriessä (Kuva 10).
-
Kiristä laippamutteri ja kantaruuvit, joilla voimansiirron suojus ja lämpösuojus on kiinnitetty kannattimeen (Kuva 9).
-
Asenna konepellin kaarituki kaarituen kannattimiin (Kuva 9).
Sarjan asennuksen viimeistely
-
Kallista istuin alas ja varmista, että sen salpa lukittuu koneen runkoon.
-
Sulje konepelti ja salpaa se kiinni.
