点火装置更新套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭机器并拔下钥匙。

4. 断开将电池盒连接至机器接地点的主负极电池接线（黑色）；请参阅操作员手册。

此程序中需要的物件：

1. 卸下现有点火开关总成。

2. 从现有点火开关上的端子断开接线。

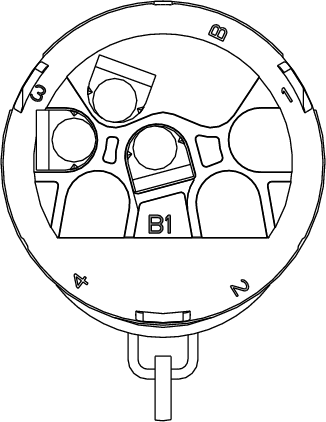

3. 将先前断开的接线连接到新点火开关的 B1 和 3 端子上（图1）。



   图1

4. 如图2 所示，安装新点火开关总成。



   图2

   1. 钥匙
   2. 安装螺母
   3. 支撑垫圈
   4. 点火开关
   5. 螺丝

卸掉现有转换器模块（图3）。

Note: 丢弃转换器模块。

图3

1. 转换器模块

此程序中需要的物件：

1. 如图4 所示，用 2 个自攻螺丝（¼ x ¾ 英寸）将变流器的左侧安装到变流器支架上。



   图4

   1. 变流器支架
   2. 变流器
   3. 自攻螺丝（¼ x ¾ 英寸）

2. 如图5 所示，用 2 个六角头螺丝（#6 x ½ 英寸）将继电器安装到变流器支架上。



   图5

   1. 变流器支架
   2. 继电器
   3. 六角头螺丝（#6 x ½ 英寸）

3. 如图6 所示，用变流器支架左侧上的 2 个自攻螺丝（¼ x ¾ 英寸）和变流器支架右侧上的 2 个自攻螺丝（¼ x ¾ 英寸），将变流器支架安装到机器上。



   图6

   1. 变流器支架
   2. 变流器
   3. 自攻螺丝（¼ x ¾ 英寸）

4. 如下所示，将功率升级线束连接至继电器：

   • 将继电器线圈导线（黑色（带白色条纹）和橙色）连接到继电器底部的小端子上（图7）。

   • 将继电器接触导线（绿色和蓝色）连接到大端子上（图7）。

   Note: 端子对极性不敏感。



   图7

   1. 继电器
   2. 继电器线圈导线（黑色（带白色条纹）和橙色）
   3. 继电器接触导线（绿色和蓝色）

5. 将功率升级线束接头连接至变流器（图8）。



   图8

   1. 线束接头
   2. 变流器

6. 将功率升级线束连接至 48V/12V 变流器和机器线束的电源选项接头。

此程序中需要的物件：

将保险丝（20A）安装到险丝盒内的槽口（图9）。

图9

1. 保险丝（20A）
2. 保险丝盒

连接将电池盒连接至机器接地点的主负极电池线（黑色）；请参阅操作员手册。
