Kit de mise à jour d'allumage

1. Garez la machine sur un sol plat et horizontal.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la clé.

4. Débranchez le câble négatif principal (noir) de la batterie qui relie la rangée de batteries au point de masse de la machine ; reportez-vous à votre Manuel de l'utilisateur.

Pièces nécessaires pour cette opération:

1. Déposez le commutateur d'allumage existant.

2. Débranchez les fils reliés aux bornes du commutateur d'allumage existant.

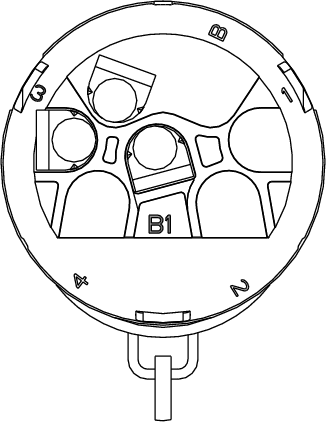

3. Reliez les fils que vous avez débranchés aux bornes B1 et 3 du commutateur d'allumage (Figure 1) neuf.



   Figure 1

4. Installez le commutateur d'allumage neuf, comme montré à la Figure 2.



   Figure 2

   1. Clé
   2. Écrou de fixation
   3. Rondelle d'appui

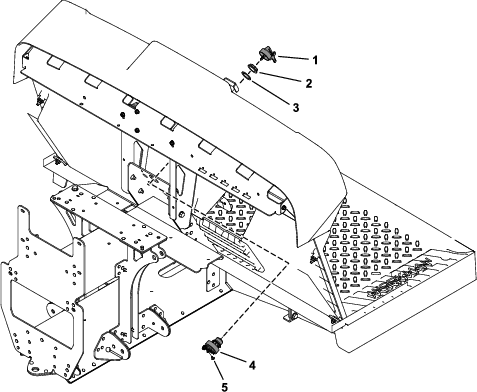

   4. Commutateur d'allumage
   5. Vis

Déposez le module convertisseur existant (Figure 3).

Note: Mettez le module convertisseur au rebut.

Figure 3

1. Module convertisseur

Pièces nécessaires pour cette opération:

1. Fixez le côté gauche du convertisseur sur son support à l'aide de 2 vis autotaraudeuses (¼" x ¾"), comme montré à la Figure 4.



   Figure 4

   1. Support de convertisseur
   2. Convertisseur
   3. Vis autotaraudeuse (¼" x ¾")

2. Fixez le relais au support du convertisseur à l'aide des 2 vis à tête hexagonale (nº 6 x ½"), comme montré à la Figure 5.



   Figure 5

   1. Support de convertisseur
   2. Relais
   3. Vis à tête hexagonale (n° 6 x ½")

3. Fixez le support du convertisseur sur la machine à l'aide de 2 vis autotaraudeuses (¼" x ¾") sur le côté gauche du support et de 2 vis autotaraudeuses (¼" x ¾") sur le côté droit, comme montré à la Figure 6.



   Figure 6

   1. Support de convertisseur
   2. Convertisseur
   3. Vis autotaraudeuse (¼" x ¾")

4. Reliez les connecteurs du faisceau de modification de la tension au relais comme suit :

   • Connectez les fils de la bobine de relais (noir à rayure blanche et orange) aux petites bornes à la base du relais (Figure 7).

   • Connectez les fils de contact du relais (vert et bleu) aux grandes bornes (Figure 7).

   Note: Les bornes sont de polarité indifférente.



   Figure 7

   1. Relais
   2. Fil de bobine de relais (noir à rayure blanche et orange)
   3. Fil de contact de relais (vert et bleu)

5. Reliez le connecteur du faisceau de modification de la tension au convertisseur (Figure 8).



   Figure 8

   1. Connecteur du faisceau de câblage
   2. Convertisseur

6. Connectez le faisceau de modification de tension aux connecteurs du convertisseur 48 V/12 V et de l'option d'alimentation du faisceau de la machine.

Pièces nécessaires pour cette opération:

Insérez le fusible (20 A) dans l'emplacement sur le porte-fusibles (Figure 9).

Figure 9

1. Fusible (20 A)
2. Porte-fusibles

Branchez le câble négatif principal (noir) de la batterie qui relie la rangée de batteries au point de masse de la machine ; voir le Manuel de l'utilisateur.
