Zündanlage Update-Kit

1. Parken Sie die Maschine auf einer ebenen Fläche.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

4. Schließen Sie das Minuskabel der Batterie (schwarz) ab, mit dem die Batterien an der Erdungsstelle der Maschine angeschlossen sind, siehe Bedienungsanleitung.

Für diesen Arbeitsschritt erforderliche Teile:

1. Entfernen Sie das vorhandene Zündschloss.

2. Trennen Sie die Kabel von den Klemmen des vorhandenen Zündschalters.

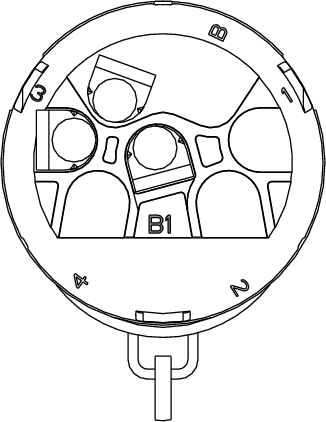

3. Schließen Sie die zuvor getrennten Kabel an die Klemmen an B1 und 3 an den neuen Zündschalter (Bild 1).



   Bild 1

4. Bauen Sie das neue Zündschloss ein, wie in Bild 2 abgebildet.



   Bild 2

   1. Schlüssel
   2. Befestigungsmutter
   3. Unterlegscheibe
   4. Zündschloss
   5. Schraube

Entfernen Sie das vorhandene Konvertermodul (Bild 3).

Note: Werfen Sie das Konvertermodul weg.

Bild 3

1. Konvertermodul

Für diesen Arbeitsschritt erforderliche Teile:

1. Befestigen Sie die linke Seite des Konverters mit zwei Blechschrauben (¼" x ¾") an der Konverterhalterung, wie in Bild 4 abgebildet.



   Bild 4

   1. Konverterhalterung
   2. Konverter
   3. Blechschraube (¼" x ¾")

2. Befestigen Sie das Relais mit zwei Sechskantschrauben (Nr. 6 x ½") an der Konverterhalterung, wie in Bild 5 abgebildet.



   Bild 5

   1. Konverterhalterung
   2. Relais
   3. Sechskantschraube (Nr. 6 x ½")

3. Befestigen Sie die Konverterhalterung mit zwei Blechschrauben (¼" x ¾") an der linken Seite der Halterung und zwei Blechschrauben (¼" x ¾") an der rechten Seite des Konverters an der Maschine, wie in Bild 6 abgebildet.



   Bild 6

   1. Konverterhalterung
   2. Konverter
   3. Blechschraube (¼" x ¾")

4. Schließen Sie die Anschlüsse des Stromaufrüstungskabelbaums wie folgt an das Relais an:

   • Schließen Sie die Relaisspulenkabel (Schwarz mit weißem Streifen und Gelb) an die kleinen Anschlussklemmen an der Unterseite des Relais an (Bild 7).

   • Schließen Sie die Relaiskontaktkabel (Grün und Blau) an die großen Anschlussklemmen an (Bild 7).

   Note: Die Anschlussklemmen erkennen keine Polarität.



   Bild 7

   1. Relais
   2. Relaisspulenkabel (Schwarz mit weißem Streifen und Gelb)
   3. Relaiskontaktkabel (Grün und Blau)

5. Schließen Sie den Anschluss des Stromaufrüstungskabelbaums an den Konverter an (Bild 8)



   Bild 8

   1. Kabelbaumanschluss
   2. Konverter

6. Schließen Sie den Stromaufrüstungskabelbaum an den Konverter (48 V/12 V) und die Stromoptionsanschlüsse an den Kabelbaum der Maschine an.

Für diesen Arbeitsschritt erforderliche Teile:

Setzen Sie die Sicherung (20 A) in den Schlitz im Sicherungskasten ein (Bild 9).

Bild 9

1. Sicherung (20 A)
2. Sicherungskasten

Schließen Sie das Hauptminuskabel der Batterie (schwarz) an, mit dem die Batterien an der Erdungsstelle der Maschine angeschlossen sind, siehe Bedienungsanleitung.
