Suppilon tärytinsarja

1. Reititä kytkimen johdinsarja kuvan (Kuva 4) mukaisesti edestä alkaen ajoneuvon läpi nykyistä johdinsarjaa pitkin.

   Note: Täryttimen johdinsarjan liitin on ajoneuvon takaosassa lähellä korkeatehoisen hydrauliikkasarjan porttia (Kuva 1).



   Kuva 1

   Kytkimen johdinsarja

   1. Kytkimen liitin
   2. Virtajohdinsarjan liitin
   3. Täryttimen johdinsarjan liitin

2. Asenna kytkin pyöristetty puoli ylöspäin kojetaulun aukkoon ja kytke johdinsarja kytkimeen (Kuva 2 ja Kuva 4).



   Kuva 2

   1. Kytkin
   2. Tulppa

3. Kiinnitä johdinsarja nippusiteillä etäälle terävistä reunoista.

4. Kiinnitä tarra kojetauluun kytkimen viereen (Kuva 3).



   Kuva 3

   1. Kytkimen tarra

1. Kytke sulakerasian liitin (Kuva 4) ajoneuvon sulakerasiaan ja asenna 15 A:n sulake.

   Note: Jos sulakerasia on täynnä, lisää uusi sulakerasia, kytke sulakerasian liitin uuteen sulakerasiaan ja asenna 15 A:n sulake uuteen sulakerasiaan.



   Kuva 4

   Sulakerasian johdinsarja

   1. Kytkimen johdinsarjan liitin
   2. Sulake
   3. Sulakerasian liitin
   4. Maadoitusliitin

   Note: Sarjan voi vaihtoehtoisesti kytkeä suoraan akkuun ajoneuvon sulakerasian sijasta. Tällöin on käytettävä sarjan mukana toimitettua akun johdinsarjaa (Kuva 5).Jos käytetään akun johdinsarjaa, plusliitin on kytkettävä akun pluskaapelin akkukenkään.



   Kuva 5

   Akun johdinsarja (vaihtoehto)

   1. Kytkimen johdinsarjan liitin
   2. Sulake
   3. Plusliitin (punainen johto)
   4. Maadoitusliitin (musta johto)

2. Kytke maadoitusliitin ajoneuvon maadoitusliitäntään.

3. Kytke virtajohdinsarjan avoin liitin (kytkimen johdinsarjan liitin) kytkimen johdinsarjan avoimeen liittimeen (virtajohdinsarjan liitin).

4. Kiinnitä johdinsarja nippusiteillä etäälle terävistä reunoista.

1. Poraa neljä kiinnitysreikää (7 mm tai 9/32 tuumaa) suppilon sivuun. Kuva 6 esittää porauksen mitat.

   Note: Poraa yksi reikä ja poraa loput reiät käyttämällä kiinnityslevyä mallina.



   Kuva 6

   1. 32,1 cm
   2. 4,1 cm
   3. Reikä (7 mm tai 9/32 tuumaa)
   4. 9,1 cm
   5. 11,3 cm

2. Kiinnitä kiinnityslevy ja tärytin suppiloon neljällä lukkopultilla ja neljällä mutterilla kuvan mukaisesti (Kuva 7).

   Note: Sijoita tärytin niin, että kaapeli osoittaa alaspäin.



   Kuva 7

   1. Lukkopultti (4)
   2. Kiinnityslevy
   3. Tärytin
   4. Mutteri (4)

3. Kytke täryttimen johdinsarja täryttimeen.



   Kuva 8

   Täryttimen johdinsarja

   1. Kytkimen johdinsarjan liitin
   2. Täryttimen liitin

4. Kytke kytkimen johdinsarja täryttimen johdinsarjan toiseen päähän.

   Note: Vedettävässä koneessa kytkentä voidaan tehdä, kun katelevitin kiinnitetään ajoyksikköön.

5. Kiinnitä johdinsarja nippusiteillä etäälle terävistä reunoista.

Note: Aseta johdinsarjat koneen päälle, jotta voit määrittää johdinsarjojen osien kiinnityspaikat. Kiinnitä ylimääräiset kaapelit mukana toimitetuilla nippusiteillä. Jos johdinsarjojen osia on lyhennettävä tai pidennettävä, käytä mukana toimitettuja jatkoliittimiä. Kuumenna integroitua kutisteputkea, kunnes se kutistuu tiukasti johtojen ympärille.

Important: Jos johdinsarjaa on pidennettävä, käytä oikean paksuista johtoa.

1. Reititä johdinsarja ajoyksikön läpi.

   Note: Varmista, että kytkimen johdinsarja on riittävän pitkä, jotta se ulottuu täryttimen johdinsarjaan.

2. Irrota tulppa kojelaudan vapaasta kytkimen paikasta.

   Jos kytkimen paikkoja ei ole vapaana, asenna kytkimen kannatin seuraavasti:

   1. Etsi kojetaulusta tyhjä tila kytkimen kannatinta varten ja poraa kojetauluun kaksi reikää (7 mm tai 9/32 tuumaa).

      Note: Käytä kytkimen kannatinta mallina reikien porauksessa.

   2. Kiinnitä kytkimen kannatin kojetauluun kahdella pultilla ja kahdella laippamutterilla (Kuva 9).



   Kuva 9

   1. Pultti (2)
   2. Laippamutteri (2)
   3. Kytkimen kannatin
   4. Kytkin
   5. Tarra

3. Asenna kytkin pyöristetty puoli ylöspäin kojetaulun aukkoon tai kannattimeen.

4. Kytke kytkimen johdinsarja kytkimeen (Kuva 9 ja Kuva 11).

5. Kiinnitä tarra kytkimen viereen (Kuva 9).

6. Kiinnitä johdinsarja nippusiteillä etäälle terävistä reunoista.

Asenna yksi virtajohdinsarja seuraavasti:

1. Jos sarjaan otetaan virta ajoyksikön sulakerasiasta, käytä sulakerasian johdinsarjaa (Kuva 10). Kytke sulakerasian liitin ajoyksikön sulakerasiaan ja asenna 15 A:n sulake.

   Note: Jos sulakerasia on täynnä, lisää uusi sulakerasia, kytke sulakerasian liitin uuteen sulakerasiaan ja asenna 15 A:n sulake uuteen sulakerasiaan.

   Note: Ajoyksikön mallista riippuen voi olla tarpeen vaihtaa liitintä ja/tai johdon pituutta.

   Important: Jos johdinsarjaa on pidennettävä, käytä oikean paksuista johtoa.



   Kuva 10

   Sulakerasian johdinsarja

   1. Kytkimen johdinsarjan liitin
   2. Sulake
   3. Sulakerasian liitin
   4. Maadoitusliitin

   Jos sarjaan otetaan virta suoraan akusta, käytä akun johdinsarjaa (Kuva 11).

   Kytke plusliitin akun pluskaapelin akkukenkään.



   Kuva 11

   Akun johdinsarja

   1. Kytkimen johdinsarjan liitin
   2. Sulake
   3. Plusliitin (punainen johto)
   4. Maadoitusliitin (musta johto)

2. Kytke maadoitusliitin ajoneuvon maadoitusliitäntään.

3. Kytke virtajohdinsarjan avoin liitin (kytkimen johdinsarjan liitin) kytkimen johdinsarjan avoimeen liittimeen (virtajohdinsarjan liitin).

4. Kiinnitä johdinsarja nippusiteillä etäälle terävistä reunoista.

1. Poraa neljä kiinnitysreikää (7 mm tai 9/32 tuumaa) suppilon sivuun. Kuva 12 esittää porauksen mitat.

   Note: Poraa yksi reikä ja poraa loput reiät käyttämällä kiinnityslevyä mallina.



   Kuva 12

   1. 4,1 cm
   2. 76,2 cm
   3. Reikä (7 mm tai 9/32 tuumaa)
   4. 12,7 cm
   5. 9,1 cm

2. Kiinnitä kiinnityslevy ja tärytin ajoneuvoon neljällä lukkopultilla ja neljällä mutterilla kuvan mukaisesti (Kuva 13).

   Note: Sijoita täryttimen kaapeli niin, että se osoittaa alaspäin.



   Kuva 13

   1. Lukkopultti
   2. Kiinnityslevy
   3. Tärytin
   4. Mutteri

3. Kytke täryttimen johdinsarja täryttimeen.

   Note: Reititä täryttimen johdinsarja hydrauliletkuja pitkin, koska MH-400-materiaalinkäsittelylaite voi kääntyä ylöspäin.



   Kuva 14

   1. Kytkimen johdinsarjan liitin
   2. Täryttimen liitin

4. Kiinnitä kaikki johdot nippusiteillä hydrauliletkuihin aina kytkimen johdinsarjan liittimeen saakka.

   Note: Varmista, että johdinsarja on etäällä terävistä reunoista.

5. Kytke kytkimen johdinsarja täryttimen johdinsarjan toiseen päähän.

   Note: Kytkentä voidaan tehdä, kun materiaalinkäsittelylaite kiinnitetään ajoyksikköön.

Note: Seuraavia ohjeita noudattamalla voit käyttää Outcross 9060 -ajoyksikön kojelautaan jo asennettua lisävarustekytkintä, joka on kytketty 7-nastaisen liitännän kautta.

Jos MH-400-materiaalinkäsittelylaitteen sarjanumero on 400000000 tai suurempi, kytke sarjan johdinsarjaan kuuluva kytkimen johdinsarjan liitin MH-400:n liittimeen, jossa on merkintä SHAKER.

Jos MH-400-materiaalinkäsittelylaitteen sarjanumero on pienempi kuin 400000000, muokkaa sarjaan kuuluvaa täryttimen johdinsarjaa seuraavasti:

1. Leikkaa kytkimen johdinsarjan liitin pois (sitä ei enää tarvita) ja poista 10 mm eristettä johdoista (Kuva 15).



   Kuva 15

   1. Kytkimen johdinsarjan liitin (leikkaa pois, ei tarvita enää)
   2. Johtojen päät, joista on poistettu eriste

2. Ota MH-400-materiaalinkäsittelylaitteen 7-nastainen liitin esiin vetämällä suojusta taaksepäin ja irrottamalla liitin kotelosta (Kuva 16).

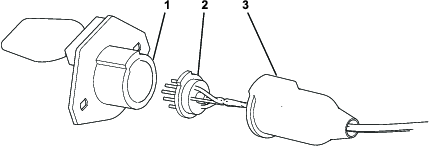

   Kuva 16

   1. Kotelo
   2. Liitin
   3. Suojus

3. Löysää nastojen 1 ja 7 liitäntöjen ruuveja (Kuva 17).



   Kuva 17

   1. Nasta 1 (asenna musta johto tähän)
   2. Nasta 7 (asenna valkoinen johto tähän)

4. Työnnä johdot suojuksessa olevan pienen aukon läpi.

5. Asenna musta johto nastan 1 liitäntään ja valkoinen johto nastan 7 liitäntään (Kuva 17).

6. Kiinnitä johdot kiristämällä ruuvit.

7. Asenna 7-nastainen liitin.

1. Poraa neljä kiinnitysreikää (7 mm tai 9/32 tuumaa) suppilon sivuun. Kuva 18 esittää porauksen mitat.

   Note: Poraa yksi reikä ja poraa loput reiät käyttämällä kiinnityslevyä mallina.



   Kuva 18

   1. 4,1 cm
   2. 76,2 cm
   3. Reikä (7 mm tai 9/32 tuumaa)
   4. 12,7 cm
   5. 9,1 cm

2. Kiinnitä kiinnityslevy ja tärytin ajoneuvoon neljällä lukkopultilla ja neljällä mutterilla kuvan mukaisesti (Kuva 19).

   Note: Sijoita täryttimen kaapeli niin, että se osoittaa alaspäin.



   Kuva 19

   1. Lukkopultti
   2. Kiinnityslevy
   3. Tärytin
   4. Mutteri

3. Kytke täryttimen johdinsarja täryttimeen.

   Note: Reititä täryttimen johdinsarja hydrauliletkuja pitkin, koska MH-400-materiaalinkäsittelylaite voi kääntyä ylöspäin.



   Kuva 20

   1. Kytkimen johdinsarjan liitin
   2. Täryttimen liitin

4. Kiinnitä kaikki johdot nippusiteillä hydrauliletkuihin aina kytkimen johdinsarjan liittimeen saakka.

   Note: Varmista, että johdinsarja on etäällä terävistä reunoista.

5. Kytke kytkimen johdinsarja täryttimen johdinsarjan toiseen päähän.

   Note: Kytkentä voidaan tehdä, kun materiaalinkäsittelylaite kiinnitetään ajoyksikköön.
