Greensmaster® eFlex® 2120 -ajoyksikkö

Model No. 04046-Serial No. 403063147 and Up

Model No. 04047-Serial No. 400000000 and Up

Johdanto

Tämä kone on työnnettävä kelateräruohonleikkuri, joka on tarkoitettu ammattimaiseen kaupalliseen käyttöön. Se on tarkoitettu pääasiassa puistojen, golfkenttien, urheilukenttien ja kaupallisten kiinteistöjen viheralueiden ruohonleikkuuseen. Sitä ei ole tarkoitettu pensaiden leikkuuseen tai ruohon tai muun kasvuston leikkuuseen teiden varsilla eikä maatalouskäyttöön.

Important: Tämän käyttöoppaan sisältö on luettava huolellisesti ja ymmärrettävä täysin, jotta koneen paras mahdollinen turvallisuus, suorituskyky ja toiminta voidaan varmistaa. Näiden käyttöohjeiden tai asianmukaisen koulutuksen laiminlyönti saattaa aiheuttaa onnettomuuden. Lisätietoja turvallisista käyttötavoista, mukaan lukien turvallisuusvihjeitä ja koulutusmateriaaleja, on osoitteessa www.Toro.com.

Voit ottaa yhteyden Toroon suoraan osoitteessa www.Toro.com, jos tarvitset tietoja tuotteista, lisävarusteista tai lähimmästä jälleenmyyjästä tai jos haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun Toro-jälleenmyyjään. Ota tällöin tuotteesi malli- ja sarjanumerot valmiiksi esiin. Malli- ja sarjanumerot löytyvät rungon takaosassa sijaitsevasta levystä. Kirjoita numerot annettuun tilaan.

Important: Skannaamalla sarjanumerokilvessä olevan QR-koodin (jos varusteena) mobiililaitteella saat tuotetietoja sekä takuu- ja varaosatietoja.

g234771g017293

Kuva 1

  1. Malli- ja sarjanumeron sijainti
  2. Akun valmistajan tiedot

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 2

Varoitusmerkintä

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.

Vaara

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Tämän tuotteen virtajohto sisältää lyijyä, joka Kalifornian osavaltion tietojen mukaan aiheuttaa synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa. Pese kädet, kun olet käsitellyt näitä osia.

Akun liitännät, navat ja niihin liittyvät lisävarusteet sisältävät lyijyä ja lyijy-yhdisteitä, joiden tiedetään aiheuttavan syöpää ja haittaavan lisääntymistä. Pese kädet, kun olet käsitellyt näitä osia.

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Turvaohjeet

Tämä kone on suunniteltu EN ISO 5395:2013- ja ANSI B71.4-2017 -standardien mukaisesti ja täyttää nämä vaatimukset, kun siihen on asennettu tarvittavat tarrat.

Yleinen turvallisuus

Tämä tuote voi katkaista jalan tai käden sekä singota esineitä. Noudata aina kaikkia turvallisuusohjeita, jotta vakavilta loukkaantumisilta vältytään.

Tuotteen käyttäminen muuhun kuin sen aiottuun käyttötarkoitukseen voi olla vaarallista käyttäjälle ja sivullisille.

  • Lue ja sisäistä tämän käyttöoppaan sisältö ennen koneen käynnistämistä.

  • Älä laita käsiä tai jalkoja koneen liikkuvien osien lähelle.

  • Älä käytä konetta ilman paikallaan olevia ja toimivia suojuksia ja muita suojalaitteita.

  • Älä mene heittoaukkojen eteen. Pidä sivulliset turvallisen matkan päässä koneesta.

  • Älä päästä lapsia käyttöalueelle. Älä koskaan anna konetta lasten käyttöön.

  • Katkaise koneesta virta ja irrota akun kytkentä ennen huoltoa tai tukoksen poistamista koneesta.

Laitteen asiaton käyttö tai huolto voi aiheuttaa tapaturman. Vähennä loukkaantumisriskiä noudattamalla näitä turvallisuusohjeita ja huomioimalla aina varoitusmerkki (Kuva 2), joka tarkoittaa varoitusta, vaaraa tai hengenvaaraa – henkilöturvallisuusohjeet. Ohjeiden laiminlyönti saattaa johtaa henkilövahinkoon tai kuolemaan.

Lisää turvallisuusohjeita on tämän oppaan eri kohdissa.

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal120-9571

120-9571

  1. Vapauta veto laskemalla vipu alas.
decal120-9570

120-9570

  1. Vaara: pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
decal120-9573

120-9573

  1. Lue käyttöopas.
  2. Vaara: älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
  3. Vaara – pidä sivulliset turvallisen matkan päässä akusta.
  4. Sähköiskuvaara: Älä aiheuta oikosulkua akun napojen välillä huollon aikana.
decal120-9593

120-9593

  1. Lue käyttöopas.
  2. Vaara: älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
  3. Esineiden sinkoutumisvaara: pidä sivulliset turvallisen matkan päässä koneesta.
  4. Vaara: pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
  5. Älä hinaa konetta.
decal119-7570

119-7570

  1. Vaara: Lue käyttöopas. Varastoi akut suojattuina. Älä jätä suoraan auringonvaloon.
decal119-7571

119-7571

  1. Vaara: Lue käyttöopas. Älä käytä akkua, jonka kotelo on haljennut tai vaurioitunut.
decal120-9598

120-9598

  1. Jarru
  2. Vapauta jarru vapauttamalla kahva.
  3. Kytke jarruvipu puristamalla kahvaa.
  4. Seisontajarru
  5. Lukitse seisontajarru kääntämällä salpaa. Vapauta salpa puristamalla kahvaa.
decal131-3111

131-3111

  1. Nopea
  2. Hidas
decal121-4685

121–4685

  1. EZ-Turn-kytkin
  2. Käytössä
  3. Pois
  4. Käynnistys (kone)
decal115-7271

115-7271

  1. Kytke kela.
  2. Kytke vipu.
  3. Vapauta kela.
  4. Vapauta vipu.
decal119-7523

119-7523

  1. Vaara: lue käyttöopas.
  2. Räjähdysvaara: ei kipinöitä tai liekkejä.
  3. Sähköiskuvaara: älä aiheuta oikosulkua akun napojen välillä.
  4. Vaara: älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
  5. Vaara: Älä irrota akun suojusta. Älä upota veteen. Älä käytä akkua, jonka kotelo on haljennut tai vaurioitunut.
  6. Myrkytysvaara: pidä lapset loitolla akusta.
decal133-8061

133-8061

Käyttöönotto

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Note: Painotangon asennusohjeet ovat leikkuuyksikön käyttöoppaassa.

Kohdelevyn asennus

Vaiheeseen tarvittavat osat:

Kohdelevy1

  1. Valmistele leikkuuyksikkö leikkuuyksikön käyttöoppaan ohjeiden mukaan.

  2. Irrota keskimmäinen ruohosuojuksen pultti (Kuva 3).

  3. Asenna kohdelevy leikkuuyksikön päälle aiemmin irrotetulla pultilla (Kuva 3).

    g017294

    Kuva 3

    1. Keskimmäinen ruohosuojuksen pultti
    2. Kohdelevy

Ajoyksikön valmistelu

Vaihtoehdot: leikkuuyksikkömalli 04251, 02452, 04253 tai 04254

Jos tähän ajoyksikköön asennetaan leikkuuyksikkö 04251, 02452, 04253 tai 04254, suorita seuraavat vaiheet:

  1. Aseta leikkuuyksikkö tasaiselle, vaakasuoralle alustalle.

  2. Mittaa kummankin kallistusvarren (Kuva 4) kohdalla 2,3 mm kielekkeistä sisäänpäin ja hio kulma kuvan mukaisesti (Kuva 5).

    g034505

    Kuva 4

    1. Kallistusvarret
    g034506

    Kuva 5

  3. Estä ruostuminen maalaamalla paljastunut metallipinta.

Leikkuuyksikön asennus ajoyksikköön

Vaiheeseen tarvittavat osat:

Pultti (⅜ × ¾ tuumaa)2

Note: Painotangon asennusohjeet ovat leikkuuyksikön käyttöoppaassa.

  1. Aseta ruohonleikkuri rumpujensa päälle vaakasuoralle alustalle.

  2. Laske tukiteline alas ja lukitse se KäYTTö-asentoon työntämällä lukitustappi paikalleen (Kuva 6). Laske kone lukitun tukitelineen varaan.

    Note: Aseta tukiteline HUOLTO-asentoon aina, kun irrotat leikkuuyksikön. Kun tukiteline on tässä asennossa, kone ei pääse kaatumaan taaksepäin kahvan päälle.

    g017356

    Kuva 6

    1. Tukiteline SIVUUN käännettynä
    2. Lukitustappi
    3. Tukiteline KäYTTöASENNOSSA

  3. Kytke vaihteistoliitos työntämällä leikkuuyksikkö ajoyksikön alle ja sitten vasemmalle (Kuva 7).

    g000483

    Kuva 7

    1. Vaihteistoliitos

  4. Siirrä koneen runkoa eteenpäin, kunnes se kytkeytyy leikkuuyksikön tappeihinKuva 8.

    g017242

    Kuva 8

    1. Teleskooppiliitin
    2. Leikkuuyksikön akseli
    3. Pultti

  5. Kiinnitä koneen runko leikkuuyksikön tappeihin kahdella pultilla (⅜ × ¾ tuumaa) (Kuva 8).

  6. Nosta tukiteline SIVUUN vapauttamalla lukitustappi ja antamalla tukitelineen kääntyä yläasentoon.

  7. Säädä leikkuuyksikön leikkuukorkeus; lue ohjeet leikkuuyksikön käyttöoppaasta.

Kahvan pidättimien asennus

Vaiheeseen tarvittavat osat:

Kahvan pidätin2
Sokka2

  1. Tue kahvaa ja irrota nippusiteet, joilla kahvan pidättimet on kiinnitetty sivulevyihin (Kuva 9).

    g017355

    Kuva 9

    1. Sokka
    2. Kahvan pidätin

  2. Käännä kahva haluttuun käyttöasentoon ja asenna kahvan pidätin kahvan pidikkeen päälle sivulevyn reikiin (Kuva 9).

  3. Varmista pidike paikalleen asentamalla sokka (Kuva 9)

  4. Tee samat toimenpiteet kahvan vastakkaisella puolella.

  5. Säädä kahvan korkeus haluttuun asentoon; katso kohta Kahvan korkeuden säätö.

    Note: Toimitetun laitteen kahva on säädetty alimpaan asentoon. Laitetta käytetään yleensä niin, että kahva on avattu mahdollisimman pitkäksi.

Akkuyksikön asennus

Vaiheeseen tarvittavat osat:

Akkuyksikkö1
Pultti (5/16 × ½ tuumaa)6
Aluslaatta6

  1. Poista akku kuljetuslaatikosta.

    Säilytä pakkaus ja muut materiaalit. Jos akku on lähetettävä myöhemmin huoltoon, takuuvaihtoon tai kierrätykseen, on käytettävä tätä pakkausta ja sen mukana tulleita pakkausmateriaaleja.

    Katso ohjeet akun kuljetuspakkauksen mukana toimitetusta asennusoppaasta (opas on saatavana osoitteesta www.Toro.com).

  2. Katkaise nippuside, jolla akkulaturi on kiinnitetty koneessa akkualustaan, ja irrota laturi.

  3. Irrota pääjohdinsarjasta pieni liitin, jolla yksikkö on kytketty koneen johdinsarjaan (Kuva 10).

    g234802

    Kuva 10

    1. Liitin, pääjohdinsarja
    2. Pieni liitin, akkuyksikkö

  4. Irrota pitkä mutteri, jolla akkualustan takaosa on kiinnitetty koneen runkoon (Kuva 11).

    g017238

    Kuva 11

    1. Pitkä mutteri

  5. Avaa kahta olkatappia/mutteria puoli kierrosta (Kuva 12).

    g017295

    Kuva 12

    1. Akkuyksikkö
    2. Akkualusta
    3. Pultti ja aluslaatta
    4. Olkatapit
    5. Lukitusreiät

  6. Nosta akkualustaa, kunnes alustan ja rungon lukitusreiät ovat kohdakkain (Kuva 12).

    Note: Liu’uta ruuvitaltta tai vastaavan kokoinen terästanko reikien läpi niin, että alusta pysyy ylhäällä.

  7. Aseta akkuyksikkö alustalle siten, että liitännät ovat kohti ajoneuvon takaosaa.

  8. Kiinnitä akkuyksikkö alustaan kuudella pultilla (5/16 × ½ tuumaa) ja kuudella aluslaatalla.

    Note: Kiristä pultit momenttiin 11,3–14 N·m.

  9. Kohdista johdinsarjan virtaliittimen sisäpuolen kohoumat ja akkuyksikön vastakappaleen urat.

    Note: Paina johdinsarjan liitin akun liitäntään (Kuva 13 ja Kuva 14).

    g017236

    Kuva 13

    1. Akkuyksikön vastakappale
    2. Lukitusholkki
    3. Kytke kone johdinsarjan liitäntään
    4. Akkuyksikön kiinnityspultti
    g017358

    Kuva 14

  10. Kierrä johdinsarjan holkkia myötäpäivään, kunnes se kiinnittyy akun vastakappaleeseen ja alkaa vetää akkua kohti.

    Note: Kierrä vielä 120° (⅓-kierros), kunnes holkki asettuu lopullisesti.

    Note: Jos akkuyksikön vastakappaletta ja koneen johdinsarjan liitintä ei saa kytkettyä, kun akkuyksikkö on paikallaan, johdinsarjan voi kytkeä ensin akkuyksikköön ja asentaa akkuyksikön vasta sitten. Irrota päävirtaliitin (Kuva 16) akun alustasta. Kytke liitin akkuun ohjeiden mukaan. Asenna akku alustaan ja vie johdinsarja oikeasta aukosta. Kiinnitä sitten päävirtaliitin akkualustaan kiinnitystarvikkeilla, jotka irrotit aiemmin.

  11. Irrota ruuvitaltta, jolla akkualusta on tuettu ylös, ja laske akkualusta varovasti koneen runkoon.

    Important: Tarkista, että johdinsarja ei jää puristuksiin rungon ja alustan väliin.

  12. Kiinnitä akkualusta koneen runkoon vaiheessa 4 irrotetulla pitkällä mutterilla.

  13. Kiristä tapin kiinnikkeet, jotka löysättiin vaiheessa 5.

  14. Vie yksikön ja koneen välinen johdinsarja koneen vasemmalla puolella olevan pääjohdinsarjan alta ja takaa. Kytke johdinsarjan pieni 6-nastainen liitin pääjohdinsarjan vastaavaan liitäntään kuvan mukaisesti (Kuva 15).

    g017235

    Kuva 15

    1. Liitin, pääjohdinsarja
    2. Pieni liitin, akkuyksikkö

  15. Varmista, että akku latautuu kokonaan, käynnistämällä kone ja katkaisemalla sitten virta.

  16. Kytke pääjohdinsarjan T-liitin akkualustan päävirtaliittimeen (Kuva 16).

    g017237

    Kuva 16

    1. T-liitin
    2. Akkualustan päävirtaliitin

  17. Lataa akku. Katso ohjeet litiumakun laturin käyttöoppaasta.

    Note: Uusi akku on ladattu osittain (noin 40 % täydestä). Tämän varauksen avulla voidaan tarkistaa koneen toiminta ja liikuttaa sitä riittävästi, jotta asetukset voidaan määrittää, mutta akku on ladattava täyteen ennen koneen varsinaista käyttöä.

EZ-Turn-anturin säätö

  1. Aseta kone tasaiselle, vaakasuoralle alustalle niin, että vetorumpu on maassa.

  2. Avaa anturin vastamuttereita ja säädä anturia niin, että alemman vastamutterin alta näkyy yksi kierre (Kuva 17).

    g017357

    Kuva 17

    1. Anturin valo (ylhäällä)
    2. Vastamutterit
    3. EZ-Turn-anturi
    4. Rulla
    5. 3,8 cm paksu kappale
    6. Kohdelevy
    7. Kannakkeen kiinnittimet
    8. Anturin kannake

  3. Kiinnitä anturi kiristämällä vastamutterit.

  4. Aseta etummaisen leikkuuyksikön rullan alle 3,8 cm paksu kappale (Kuva 17).

  5. Irrota kiinnikkeet, jotka kiinnittävät anturin kannakkeen runkoon (Kuva 17).

  6. Käynnistä kone; katso kohta Koneen käynnistys.

  7. Aseta EZ-Turn-kytkin PääLLä-asentoon.

  8. Käännä anturin kannaketta kohdelevyä kohti, kunnes anturin päällä oleva valo syttyy (Kuva 17). Jos valo palaa jo valmiiksi, käännä sitä kohdelevystä poispäin, kunnes se sammuu. Käännä valoa sitten takaisin asentoon, jossa se syttyy.

  9. Kiristä kannakkeen kiinnikkeet.

  10. Poista rullan alle asetettu kappale ja nosta kone tukitelineen varaan.

  11. Varmista, että kohdelevy ei kosketa ruohosuojusta.

    Note: Jos levy koskettaa ruohosuojusta, irrota kannakkeen kiinnikkeet ja käännä kytkintä ylös, kunnes levy ei enää kosketa suojusta.

  12. Katkaise koneesta virta.

Kuljetuspyörien asennus

Lisävaruste

Vaiheeseen tarvittavat osat:

Kuljetuspyörät – kuljetuspyöräsarja (malli nro 04123 [lisävaruste])2

  1. Paina jalallasi tukitelineen keskiosa alas ja vedä alempaa kahvaa ylös, kunnes tukiteline on kääntynyt eteenpäin ja asettunut keskikohdalle (Kuva 18).

    g017244

    Kuva 18

    1. Tukiteline

  2. Paina pyörän lukituspidikettä pyörän keskiöön päin ja liu’uta pyörä akselille (Kuva 19).

    g017591

    Kuva 19

    1. Lukituspidike

  3. Pyöritä pyörää edestakaisin, kunnes se asettuu akselille ja lukituspidike kiinnittyy tukevasti akselin uraan.

  4. Tee samat toimenpiteet laitteen vastakkaisella puolella.

  5. Täytä renkaat paineeseen 0,83–1,03 bar.

  6. Laske laite varovasti tukitelineeltä työntämällä laitetta hitaasti eteenpäin tai nostamalla laitteen alempaa kahvaa, jolloin tukiteline ponnahtaa takaisin SIVUUN.

Valmistusvuoden tarran asennus

Vain CE-merkityt koneet

Vaiheeseen tarvittavat osat:

Valmistusvuoden tarra1

Jos tätä konetta käytetään maassa, jossa noudatetaan CE-standardeja, kiinnitä valmistusvuoden tarra sarjanumerokilven lähelle. Katso Kuva 20.

g234770

Kuva 20

  1. Sarjanumerokilpi
  2. Valmistusvuoden tarra

Ruohonkeräimen asennus

Vaiheeseen tarvittavat osat:

Ruohonkeräin1

  1. Tartu ruohonkeräimeen kahvasta.

  2. Vie keräimen reuna leikkuuyksikön sivulevyjen väliin ja eturullan yli (Kuva 21).

    g017245

    Kuva 21

    1. Keräimen koukut

  3. Aseta keräimen koukut rungon lenkin yli (Kuva 21).

Important: Jos keräin putoaa, tarkasta korin alareunassa olevat kallistusvarren kontaktikohdat vaurioiden varalta (Kuva 22). Suorista ne ennen keräimen käyttöä.Jos käytetään keräintä, jonka kallistusvarren kontaktikohdat ovat taipuneet, keräin ja leikkuuyksikkö voivat koskettaa toisiaan, mikä aiheuttaa ylimääräistä ääntä ja/tai vahingoittaa keräintä ja leikkuuyksikköä.

g032408

Kuva 22

  1. Kallistusvarren kontaktikohta

Koneen sisäänajo

Sisäänajoon tarvitaan vain kahdeksan leikkuutuntia.

Koska ensimmäiset käyttötunnit ovat erittäin tärkeitä koneen tulevan luotettavuuden kannalta, seuraa koneen toimintoja ja toimintaa tarkkaavaisesti, jotta mahdolliset pienet viat voidaan korjata, ennen kuin ne pahenevat. Tarkasta kone usein sisäänajon aikana löysien kiinnittimien tai muiden vikojen varalta.

Laitteen yleiskatsaus

g017155

Kuva 23

  1. Käyttäjän pitokytkin
  2. Vetopyörän ja kelan käytön kytkentävipu
  3. Kahva
  4. Käyttöjarru
  5. Akkuyksikkö
  6. Ruohonkeräin
  7. Leikkuuyksikkö
  8. Kuljetuspyörät
  9. Sähkömoottori
g226765

Kuva 24

  1. Vapaa paikka lisävarusteena saatavia valoja varten
  2. Seisontajarrun salpa
  3. Käyttöjarru
  4. Kahva
  5. Käyttäjän pitokytkin
  6. EZ-Turn-kytkin
  7. Tietokeskuksen LCD-näyttö
  8. Avainkytkin
  9. Nopeuden säädin
  10. Vetopyörän ja kelan käytön kytkentävipu

EZ-Turn-kytkin

EZ-Turn-kytkimellä (Kuva 24) otetaan käyttöön ja poistetaan käytöstä EZ-Turn-toiminto. EZ-Turn-toiminto hidastaa konetta automaattisesti, kun leikkuuyksikkö nostetaan maasta leikkuun aikana. Hitaalla nopeudella on helpompaa kääntyä ajoväylien päissä. Kytkintä voi käyttää milloin tahansa; myös leikkuun aikana.

Toiminto laskee ajonopeutta vain, kun kela on kytketty ja se nostetaan maasta. Sillä ei ole vaikutusta ajonopeuteen, kun kela ei ole kytketty. Jos tämä toiminto otetaan käyttöön leikkuun aikana ja kelan käyttö katkaistaan, koneen nopeus kasvaa. Jos leikkuunopeus on jo valmiiksi alhainen, EZ-Turn-toiminto ei hidasta koneen nopeutta käännöksissä.

Käyttöjarru

Käyttöjarru (Kuva 25) on kahvan etuosassa vasemmalla. Käyttöjarru kytketään vetämällä kytkentävipua taakse.

Jarrun on oltava vapautettuna ennen kuin vetopyörä kytketään. Jos konetta käytetään jarrun ollessa kytkettynä, kone liikkuu, mutta vastus on suuri ja virrankulutus kasvaa.

g016853

Kuva 25

  1. Seisontajarrun salpa
  2. Käyttöjarru

Seisontajarrun salpa

Seisontajarrun salpaa (Kuva 25) ja käyttöjarrua käytetään yhdessä. Käännä seisontajarrun salpaa jarrukahvaa kohti, jotta käyttöjarru pysyy paikallaan. Vapauta vetämällä jarruvipua.

Note: Vedon käyttövipua ei voi siirtää salvan ollessa kytkettynä.

Käyttäjän pitokytkin

Käyttäjän pitokytkin (Kuva 24) on kytkettävä ennen vetovivun kytkemistä. Jos käyttäjän pitokytkin vapautetaan käytön aikana, vetovipu palaa vapaa-asentoon ja moottori pysyy käynnissä.

Tietokeskuksen LCD-näyttö

Tietokeskuksen LCD-näytössä on konetta ja akkua koskevia tietoja, kuten akun varaus, koneen nopeus, vianmääritystiedot jne. (Kuva 24).

Lisätietoja on kohdassa Tietokeskuksen LCD-näytön käyttö.

Avainkytkin

Avainkytkimessä (Kuva 24) on kolme asentoa: PYSäYTYS, KäYNNISSä ja KäYNNISTYS. Vapauta jarru ja vetopyörä, siirrä kytkin KäYNNISTYS-asentoon, kunnes tietokeskuksen näyttö käynnistyy, ja vapauta kytkin KäYNNISSä-asentoon. Katkaise koneesta virta kääntämällä avainkytkin PYSäYTYS-asentoon ja irrottamalla avain.

Nopeuden säädin

Nopeuden säädin (Kuva 24 ja Kuva 26) on ohjauspaneelin takaosassa oikealla. Moottorin nopeutta voi säätää kaasuvipua kääntämällä.

g027738

Kuva 26

  1. NOPEA-asento
  2. HIDAS-asento

Vetopyörän ja kelan käytön kytkentävipu

Vetopyörän ja kelan käytön kytkentävipu (Kuva 27) on ohjauspaneelin etuosassa oikealla.

Vivulla on kaksi asentoa kuljetusta varten: VAPAA ja ETEENPäIN. Vetopyörä kytkeytyy painamalla kytkentävipu asentoon vetopyörä – ETEENPäIN (kuljetus) tai asentoon vetopyörä – ETEENPäIN ja kelan käyttö – KYTKETTY (Kuva 27).

Note: Vivun siirtäminen edellyttää, että käyttäjän pitokytkin on kytketty.

g000494

Kuva 27

  1. VAPAA
  2. Vetovipu – VAPAA ja kelan käyttövipu – VAPAUTETTU
  3. Vetovipu – ETEENPäIN (kuljetus)
  4. Vetovipu – ETEENPäIN ja kelan käyttövipu – KYTKETTY

Vivulla on kaksi kelan käyttöasentoa: KYTKETTY ja VAPAUTETTU. Kytke kela ja aloita leikkuu siirtämällä vivun yläosaa vasemmalle ja sen jälkeen eteenpäin asentoon vetovipu – ETEENPäIN ja kelan käyttö – KYTKETTY. Vapauta kela ja jatka siirtymistä eteenpäin työntämällä vipua oikealle asentoon vetovipu – ETEENPäIN (kuljetus), tai vapauta sekä kela että vetopyörä vetämällä se takaisin asentoon vetovipu – VAPAA ja kelan käyttö – VAPAUTETTU (Kuva 27).

Note: Jos käyttäjän pitokytkin vapautetaan, vipu palaa vapaa-asentoon ja kone pysähtyy.

Automaattinen moottorijarru

Koneessa on automaattinen moottorijarru, joka estää sammutettuna olevaa konetta vierimästä. Moottorijarru kytkeytyy aina, kun vetopyörä on VAPAA-asennossa tai kun nopeuden säädin siirretään PYSäYTYS-asentoon, paitsi seuraavissa tilanteissa:

  • Kun koneesta katkaistaan virta, varmista seisontajarrun salpaa käyttämällä, että käyttöjarru on kytketty kunnolla.

  • Kun kone käynnistetään avainkytkimellä, moottorijarru on aluksi vapautettu. Kun koneella aletaan ajaa, moottorijarru toimii normaalisti.

  • Jos nopeuden säädin siirretään pysäytysasentoon kun kelat on kytketty (eli leikkuun aikana), jarru ei kytkeydy. Tämän toiminnon avulla voit siirtyä leikkuun aikana PYSäYTYS-asentoon ja korjata suuntaa vetämällä konetta taaksepäin.

Tukiteline

Tukiteline (Kuva 29) on asennettu koneen takaosaan. Käytä tukitelinettä, kun kuljetuspyörät tai leikkuuyksikkö asennetaan tai irrotetaan.

  • Tukitelineen käyttö kuljetuspyörien asennusta varten: laske tukiteline maahan, astu sen lenkin päälle ja vedä alempaa keskikahvaa ylös ja taaksepäin (Kuva 28).

    Varoitus

    Kone on painava, joten väärä nostoasento voi rasittaa selkää.

    Paina jalalla tukitelineen lenkkiä ja nosta laitetta vain alemmasta keskikahvasta. Yritys nostaa kone tukitelineelle muilla keinoin voi johtaa loukkaantumiseen.

    g018793

    Kuva 28

    1. Alempi keskikahva
    2. Tukitelineen lenkki
    g017246

    Kuva 29

    1. Tukiteline
    2. Tukitelineen lenkki

  • Ennen kuin ryhdyt irrottamaan kelaa, laske tukiteline ja lukitse se KäYTTö-asentoon työntämällä lukitustappi paikalleen, jotta yksikkö ei kaadu taaksepäin (Kuva 30).

    g017356

    Kuva 30

    1. Tukiteline SIVUUN käännettynä
    2. Lukitustappi
    3. Tukiteline KäYTTöASENNOSSA

Note: Ominaisuuksia ja rakennetta voidaan muuttaa ilmoittamatta.

1820-ajoyksikkö

Leveys82,5 cm
Korkeus104,8 cm
Pituus keräin asennettuna152,4 cm
Nettopaino (11-teräinen leikkuuyksikkö ja ruohonkeräin asennettuna)129,3 kg
Leikkuuleveys46 cm
Leikkuukorkeus1,5–7,5 mm, kun käytössä on mikroleikkuuseen tarkoitettu kiinteä terä
LeikkuutaajuusSäädettävä (lisätietoja on leikkuuyksikön käyttöoppaassa)

2120-ajoyksikkö

Leveys90,1 cm
Korkeus104,8 cm
Pituus keräin asennettuna152,4 cm
Nettopaino (11-teräinen leikkuuyksikkö ja ruohonkeräin asennettuna)132,9 kg
Leikkuuleveys53,3 cm
Leikkuukorkeus1,5–7,5 mm, kun käytössä on mikroleikkuuseen tarkoitettu kiinteä terä
LeikkuutaajuusSäädettävä (lisätietoja on leikkuuyksikön käyttöoppaassa)

Lisälaitteet/lisävarusteet

Koneeseen on saatavana valikoima Toron hyväksymiä lisälaitteita ja -varusteita, joiden avulla voidaan parantaa ja laajentaa sen ominaisuuksia. Ota yhteys valtuutettuun huoltoliikkeeseen tai valtuutettuun Toro-jälleenmyyjään tai siirry osoitteeseen www.Toro.com, jossa on luettelo hyväksytyistä lisälaitteista ja -varusteista.

Käytä vain aitoja Toro-varaosia ja -lisävarusteita, jotta kone toimisi parhaalla mahdollisella tavalla ja sen turvasertifiointi pysyisi voimassa. Muiden valmistajien varaosat ja lisävarusteet voivat osoittautua vaarallisiksi, ja niiden käyttö voi johtaa tuotteen takuun raukeamiseen.

Käyttö

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Ennen käyttöä

Turvallisuus ennen käyttöä

Yleinen turvallisuus

  • Älä anna lasten tai kouluttamattomien henkilöiden käyttää tai huoltaa laitetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle. Omistaja vastaa käyttäjien ja mekaanikkojen koulutuksesta.

  • Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin. Selvitä, miten koneesta saa katkaistua virran nopeasti.

  • Tarkista, että käyttäjän pitokytkimet, turvakytkimet ja suojalevyt ovat paikoillaan ja toimivat oikein. Älä käytä konetta, mikäli ne eivät toimi kunnolla.

  • Tarkasta koneen käyttöalue ja poista siltä kaikki esineet, jotka voivat haitata koneen käyttöä tai joita kone voi singota.

  • Tutki maasto, jotta voit arvioida, mitä lisälaitteita ja -varusteita työn turvallinen suorittaminen edellyttää.

Päivittäisen huollon suorittaminen

Tee päivittäiset huoltotoimenpiteet. Katso kohta .

Koneen varustelu nurmiolosuhteiden mukaan

Varustele kone nurmen mukaan seuraavan taulukon avulla.

Runkopalkit: Vakio- ja lisävaruste (Flex/eFlex 2120 -koneet)
Osan numeroKuvausAggressiivisuusKommentteja
106-2468-01Ei-aggressiivinenVähemmänPunainen, vakio
99-3794-03AggressiivinenEnemmänMusta
Runkopalkit: Vakio- ja lisävaruste (Flex/eFlex 1820 -koneet)
110-2282-01Ei-aggressiivinenVähemmänPunainen, vakio
110-2281-03AggressiivinenEnemmänMusta
Kiinteät terät: Vakio- ja lisävaruste (Flex/eFlex 2120 -koneet)
Osan numeroKuvausLeikkuukorkeusalueKommentteja
115-1880Microcut-EdgeMax1,6–3,2 mmVakio
93-4262 Mikroleikkuu 1,6–3,2 mm
108-4303 Jatkettu mikroleikkuu 1,6–3,2 mmKevyempi
115-1881Tournament-EdgeMax3,2–6,4 mm
93-4263 Tournament 3,2–6,4 mm
108-4302Pitkä Tournament3,2–6,4 mmKevyempi
93-4264 Matala leikkuukorkeus 6,4 mm:stä alkaen
Kiinteät terät: Vakio- ja lisävaruste (Flex/eFlex 1820 -koneet)
117-1530Microcut-EdgeMax1,6–3,2 mmVakio
98-7261 Mikroleikkuu 1,6–3,2 mm
110-2300 Jatkettu mikroleikkuu 1,6–3,2 mmKevyempi
98-7260 Tournament3,2–6,4 mm
117-1532Tournament-EdgeMax3,2–6,4 mm
110-2301 Matala leikkuukorkeus6,4 mm:stä alkaen
Rullat (Flex/eFlex 2120 -koneet)
Osan numeroKuvausHalkaisija/materiaaliKommentteja
04255 Kapea Wiehle 6,4 cm / alumiini Kapeat urat
04256 Leveä Wiehle 6,4 cm / alumiini Enemmän syvyyttä ja leveät urat
04257 Täysi rulla 6,4 cm / teräs Vähiten syvyyttä
04258 Kapea Wiehle, pitkä6,4 cm / alumiini Enemmän sivutukea, 4,3 cm pitempi
04267Paspalum6,4 cm / alumiini Vähemmän syvyyttä ja pehmeät, kapeat urat
115-7356 Takarulla 5,1 cm / alumiini Vakiotakarulla
120-9595 Takarulla 5,1 cm / teräs Terästakarulla
Rullat (Flex/eFlex 1820 -koneet)
120-9607 Kapea Wiehle 6,4 cm / alumiini Kapeat urat
120-9609 Leveä Wiehle 6,4 cm / alumiini Enemmän syvyyttä ja leveät urat
120-9611 Täysi rulla 6,4 cm / teräs Vähiten syvyyttä
121-4681Kapea Wiehle, pitkä6,4 cm / alumiini Enemmän sivutukea, 4,3 cm pitempi
120-9605 Takarulla 5,1 cm / alumiini Vakiotakarulla

Kahvan korkeuden säätö

Note: Toimitetun laitteen kahva on säädetty alimpaan asentoon. Laitetta käytetään yleensä niin, että kahva on avattu mahdollisimman pitkäksi.

  1. Avaa kolme lukkopulttia ja mutteria, joilla kahvan molemmat puolet on kiinnitetty kahvan pidikkeisiin (Kuva 31).

    g016851

    Kuva 31

    1. Kahvan pidike
    2. Mutteri
    3. Lukkopultit

  2. Vedä kahvaa ylös hitaasti ja tasaisesti molemmilta puolilta, kunnes se on halutussa käyttöasennossa.

  3. Lukitse säätö kiristämällä lukkopultit ja mutterit.

Kahvan kulman säätö

  1. Irrota sokat kahvan pidättimistä koneen kummaltakin puolelta (Kuva 32).

    g017355

    Kuva 32

    1. Sokka
    2. Kahvan pidätin

  2. Tue kahvaa samalla kun irrotat sokat kummaltakin puolelta ja käännä kahva haluttuun käyttöasentoon (Kuva 32).

  3. Asenna kahvan pidättimet ja sokat.

Kaasuvivun säätö

  1. Irrota konsolin suojus.

  2. Löysää kahta kaasuvipua kiinnittävää kiinnitintä (Kuva 33).

    g027739

    Kuva 33

    1. Kiinnittimet
    2. Kaasuvipu

  3. Säädä kaasuvipu haluamaasi asentoon.

  4. Kiristä kaasuvivun kiinnittimet.

  5. Asenna aiemmin irrotettu konsolin suojus.

Turvakytkimien toiminnan tarkistus

HuoltoväliHuoltotoimenpide
Aina ennen käyttöä tai päivittäin
  • Tarkasta turvakytkimien toiminta.
    		•

    Varoitus

    Jos turvakytkimet ovat irronneet tai vaurioituneet, laite saattaa toimia odottamattomalla tavalla ja aiheuttaa henkilövahinkoja.

    • Älä kajoa turvakytkimiin.

    • Tarkista turvakytkimien toimivuus päivittäin ja vaihda mahdolliset vaurioituneet kytkimet ennen koneen käyttämistä.

    Käyttäjän pitokytkimen turvalukituksen tarkastus

    1. Paina tukiteline alas jalalla ja vedä kahvan tukea ylös, kunnes tukiteline on kääntynyt eteenpäin keskikohdan yli.

    2. Käynnistä kone.

    3. Vapauta käyttäjän pitokytkin ja yritä kytkeä vetovipu (Kuva 34). Vetovivun ei pitäisi kytkeytyä. Jos vetovipu kytkeytyy, turvakytkimet on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Vedon turvakytkimen huolto.

      g017002

      Kuva 34

      1. Käyttäjän pitokytkin
      2. Vetovipu
      3. Jarruvipu

    4. Paina käyttäjän pitokytkintä, kytke vetovipu ja vapauta käyttäjän pitokytkin (Kuva 34). Vetovivun pitäisi vapautua. Jos vetovipu ei vapaudu, turvakytkimet on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Vedon turvakytkimen huolto.

    5. Paina käyttäjän pitokytkintä, siirrä vaihdevipu vasemmalle, kytke vetopyörä ja kelan käyttö ja vapauta käyttäjän pitokytkin (Kuva 34). Vetovivun pitäisi vapautua. Jos vetovipu ei vapaudu, turvakytkimet on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Vedon turvakytkimen huolto tai Kelan käyttövivun säätö.

    6. Paina käyttäjän pitokytkintä, siirrä vaihdevipu vasemmalle ja kytke vetopyörä sekä kelan käyttö. Vapauta kelan käyttö siirtämällä kytkinvipu oikealle (Kuva 23). Kelan käytön pitäisi vapautua. Jos kelan käyttö ei vapaudu, turvakytkimet on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Vedon turvakytkimen huolto.

    7. Laske laite varovasti tukitelineeltä.

    Vedon turvakytkimen tarkastus

    1. Varmista, että tukiteline on alhaalla.

    2. Vapauta käyttäjän pitokytkin ja kytke vetovipu (Kuva 23).

    3. Käynnistä kone kääntämällä virta-avainta. Tietokeskuksen LCD-näyttö käynnistyy. Näytössä on varoitus siitä, että vetovipu on kytketty. Jos varoitus ei tule näkyviin, turvakytkin on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Vedon turvakytkimen huolto.

    4. Katkaise koneesta virta ja palauta vetovipu VAPAA-asentoon.

    Jarrun turvakytkimen tarkastus

    1. Varmista, että tukiteline on alhaalla.

    2. Käynnistä kone. Käytä käyttöjarrua normaalilla voimalla (ilman seisontajarrun salpaa), paina käyttäjän pitokytkintä ja kytke vetovipu (Kuva 23). Moottorin on ponnisteltava jarrua vastaan, mutta tietokeskuksen LCD-näyttöön ei saa tulla virheilmoituksia. Siinä saattaa näkyä ilmoitus suuresta virrankulutuksesta (pieni akku, jossa salama). Jos näytössä näkyy muita ilmoituksia, korjaa ongelmat ennen koneen käyttöä.

    3. Kytke seisontajarrun salpa, kun moottori on käynnissä, paina käyttäjän pitokytkintä ja kytke vetovipu (Kuva 23 ja Kuva 24). Moottorin on pysähdyttävä ja tietokeskuksen näyttöön on tultava ilmoitus. Jos näin ei tapahdu, turvakytkin on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Jarrun turvakytkimen huolto.

    4. Katkaise koneesta virta ja palauta vetovipu VAPAA-asentoon.

    5. Laske laite varovasti tukitelineeltä.

    Koneen kuljetus työalueelle

    Koneen kuljetus lyhyitä matkoja

    Kuljetuspyörien avulla konetta voidaan kuljettaa lyhyitä matkoja.

    1. Asenna kuljetuspyörät. Katso kohta Kuljetuspyörien asennus.

    2. Varmista, että vetopyörän ja kelan kytkentävipu on VAPAA-asennossa.

    3. Varmista, että nopeuden säädin on PYSäYTYS-asennossa.

    4. Käynnistä kone; katso kohta Koneen käynnistys.

    5. Kallista koneen etuosaa ylös, siirrä vetopyörän ohjain asteittain ETEENPäIN-asentoon ja lisää koneen nopeutta hitaasti nopeuden säätimellä.

    6. Säädä nopeuden säädin haluttuun ajonopeuteen ja kuljeta kone haluamaasi määränpäähän.

    Koneen kuljetus pitkiä matkoja

    Käytä koneen kuljetukseen perävaunua, jos sitä kuljetetaan pitkiä matkoja. Ole varovainen lastatessasi konetta perävaunuun tai poistaessasi konetta perävaunusta.

    1. Aja kone varovasti perävaunuun.

    2. Katkaise koneesta virta, kytke käyttöjarru ja varmista jarru käyttämällä seisontajarrun salpaa.

    3. Kiinnitä kone tukevasti perävaunuun.

    Note: Konetta voidaan kuljettaa Toro Trans Pro -perävaunulla. Perävaunun käyttöoppaassa on ohjeet perävaunun lastaukseen.

    Important: Ennen kuin ryhdyt siirtämään konetta kuljetusvaunuun, varmista, että se ei ole käynnissä. Jos koneesta ei ole katkaistu virtaa, se voi vaurioitua siirron aikana.

    Käytön aikana

    Turvallisuus käytön aikana

    Yleinen turvallisuus

    • Omistaja ja käyttäjä voivat estää loukkaantumisia tai omaisuusvahinkoja aiheuttavat tapaturmat ja ovat siksi vastuussa niistä.

    • Pukeudu asianmukaisesti. Käytä silmäsuojaimia, pitkälahkeisia housuja, tukevia liukastumisen estäviä kenkiä ja kuulosuojaimia. Sido pitkät hiukset ja varmista, etteivät vaatteet roiku. Älä käytä riippuvia koruja.

    • Koneen käyttö vaatii käyttäjän täyden huomion. Jos käyttäjän huomio keskittyy muualle, saattaa seurata henkilö- tai omaisuusvahinko.

    • Älä käytä konetta sairaana, väsyneenä tai alkoholin tai huumaavien aineiden vaikutuksen alaisena. Älä päästä sivullisia ja erityisesti lapsia käyttöalueelle. Katkaise koneesta virta, jos alueelle tulee sivullisia.

    • Käytä laitetta vain, kun näkyvyys on hyvä ja kun sääolosuhteet ovat hyvät. Älä käytä konetta ukonilman aikana.

    • Ennen kuin käynnistät koneen, vapauta kaikki terien kiinnikkeet, siirrä vaihde vapaalle ja kytke seisontajarru.

    • Varo kuoppia, uria, töyssyjä, kiviä ja muita piileviä vaaroja. Epätasaisessa maastossa on helppo kompastua ja kaatua.

    • Ole erityisen varovainen lähestyessäsi kulmia, joissa on huono näkyvyys, pensaita, puita tai muita esteitä, jotka voivat haitata näkyvyyttä.

    • Seiso aina käyttäjän paikalla (kahvan takana), kun käynnistät tai käytät konetta.

    • Varmista, että ruohonkeräin on paikallaan leikkuun aikana. Katkaise koneesta virta ennen keräimen tyhjennystä.

    • Älä jätä käynnissä olevaa konetta ilman valvontaa.

    • Älä kallista konetta yli 25:tä astetta

    • Katkaise koneesta virta, kytke leikkuuyksikkö pois käytöstä ja irrota virta-avain seuraavissa tilanteissa:

      • ennen polttoainesäiliön täyttämistä

      • ennen tukkeuman poistamista

      • ennen ruohonkeräimen irrottamista

      • ennen leikkuuyksikön tarkistusta, puhdistusta tai huoltoa

      • jos laite osuu esteeseen tai tärisee epätavallisesti. tarkasta, onko leikkuuyksikössä vaurioita, ja korjaa ne ennen koneen käynnistämistä ja käyttämistä

      • ennen käyttäjän paikalta poistumista.

    • Kytke leikkuuyksikön käyttö pois, kun kuljetat konetta tai kun sitä ei käytetä.

    • Varo liikennettä, kun ylität tien tai työskentelet tien lähistöllä.

    • Pysäytä terät, jos et leikkaa ruohoa.

    • Käytä vain The Toro® Companyn hyväksymiä lisälaitteita ja varusteita.

    Turvallisuus rinteissä

    • Rinteissä on huomattava koneen hallinnan menettämisen ja kaatumisen vaara. Tällaiset onnettomuudet voivat aiheuttaa vakavan tapaturman tai kuoleman. Käyttäjä on vastuussa turvallisesta käytöstä rinteissä. Koneen käyttö rinteissä edellyttää erityistä huolellisuutta.

    • Käyttäjän on arvioitava käyttöpaikan olosuhteet ja tarkastettava käyttöpaikka ja määritettävä niiden perusteella, onko rinne turvallinen koneen käyttöön. Tämä tarkastus on tehtävä huolellisesti ja harkiten.

    • Ennen kuin käytät konetta rinteessä, perehdy seuraaviin ohjeisiin, jotka koskevat koneen ajamista rinteillä. Määritä vallitsevan tilanteen perusteella, voidaanko konetta käyttää kyseisellä paikalla ja kyseisissä olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä.

      • Vältä koneen käynnistämistä, pysäyttämistä tai kääntämistä rinteissä. Vältä nopeuden tai suunnan äkillistä muuttamista. Käänny hitaasti ja vähän kerrallaan.

      • Älä käytä konetta olosuhteissa, joissa pito, ohjaus tai vakaus on kyseenalainen.

      • Poista tai merkitse esteet, kuten ojat, kuopat, urat, töyssyt, kivet tai muut piilevät vaarat. Korkea ruoho voi peittää esteet. Maaston epätasaisuudet voivat kaataa koneen.

      • Huomaa, että koneen käyttö märässä ruohossa, poikittain rinteissä tai alamäessä saattaa johtaa koneen pidon menettämiseen. Pidon menetys vetopyörissä saattaa aiheuttaa luisumisen ja jarrujen ja ohjauksen hallinnan menetyksen.

      • Käytä konetta erityisen varovasti pudotusten, ojien, vallien, vesiesteiden tai muiden vaarojen lähellä. Kone voi kaatua yllättäen, jos jokin ajoyksikön osa menee reunan yli tai jos reuna sortuu. Määritä suoja-alue koneen ja mahdollisen vaaran välille.

      • Tunnista vaarat rinteen juurella.

    Koneen käynnistys

    1. Varmista, että pääjohdinsarjan T-liitin on kytketty päävirtaliittimeen. Katso kohta Kuva 16.

    2. Varmista, että vetovipu ja kelan käyttövipu ovat VAPAA-asennossa. Katso kohta Kuva 38.

    3. Työnnä avain avainkytkimeen, käännä kytkin KäYNNISTYS-asentoon ja pidä avainta tässä asennossa, kunnes tietokeskuksen LCD-näyttö käynnistyy. Vapauta sen jälkeen kytkin KäYNNISSä-asentoon.

    Koneen virran katkaisu

    1. Siirrä vetopyörän ja kelan käyttövipu VAPAA-asentoon.

    2. Käännä avainkytkin PYSäYTYS-asentoon ja irrota avain.

    Vaihteiston vapautus

    Jos laite vioittuu, kun moottorijarru on kytketty, rumpu voidaan irrottaa vaihteistosta, jolloin laitetta voidaan siirtää.

    1. Paikanna laitteen oikeasta takakulmasta käytön kotelon rummun vieressä oleva vedon kytkentä-/vapautusvipu (Kuva 35).

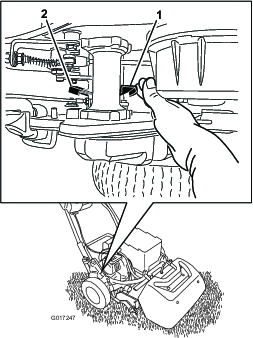

      g017247

      Kuva 35

      1. Vedon kytkentä-/vapautusvipu kytkettynä
      2. Vedon kytkentä-/vapautusvipu vapautettuna

    2. Vapauta vaihteisto rummusta kääntämällä vipua taaksepäin.

      Important: Työnnä vipua edestä, jotta jousikuormitteinen vipu ei iskeydy kättä vasten.

    3. Siirrä konetta tarpeen mukaan.

      Important: Älä hinaa konetta, mikäli mahdollista. Jos se on välttämätöntä, suurin sallittu hinausnopeus on 4,8 km/h ja vaihteisto on irrotettava rummusta. Jos näin ei tehdä, on hyvin todennäköistä, että laite ja sen elektroniset komponentit vaurioituvat.

    4. Kun hinaus on suoritettu, kytke vaihteisto rumpuun kääntämällä vipua myötäpäivään.

    Note: Käyttöjarru toimii yhä, vaikka vaihteisto on irrotettu rummusta.

    Tietokeskuksen LCD-näytön käyttö

    Tietokeskuksen LCD-näyttö näyttää tietoja koneesta. Näitä tietoja ovat esimerkiksi akun varaus, nopeus ja vianmääritystiedot sekä muut konetta ja akkuyksikköä koskevat tiedot. Kuva 36 esittää tietokeskusta ja päätietonäyttöä.

    g017282

    Kuva 36

    1. Virran merkkivalo / vian merkkivalo
    2. Akun varauksen ilmaisin
    3. Vikalokin ilmaisin
    4. Nopeuden säätimen asetus
    5. Valikon käyttöpainike / takaisin-painike
    6. Alas-painike
    7. Oikea painike

    • Virran merkkivalo / vian merkkivalo: Syttyy, kun koneeseen kytketään virta. Avaimen voi palauttaa KäYNNISSä-asentoon, kun tämä valo syttyy. Tämä valo myös vilkkuu, kun koneessa on vikaa.

    • Akun varauksen ilmaisin: Kun akku on ladattu täyteen, kaikki ilmaisinpalkin osat ovat mustia. Kun virtaa käytetään ja akku tyhjenee, osat alkavat muuttua valkoisiksi oikealta alkaen. Kun vain yksi osa on musta, akkuyksikön virta on vähissä, ja se on ladattava heti.

    • Vikalokin ilmaisin: Tämä kuvake ilmaisee, että vikalokissa on tarkistusta edellyttävä kohde.

    • Nopeuden säätimen asetus: Ilmaisimen osat muuttuvat mustiksi vasemmalta alkaen nopeuden säätimen asetuksen mukaan. Kun kaikki osat ovat valkoisia, kone on pysäytysasennossa.

    • Valikon käyttöpainike / takaisin-painike: Tätä painiketta painamalla voi käyttää tietokeskuksen valikoita. Sen avulla voi myös siirtyä taaksepäin valikoissa.

    • Alas-painike: Tällä painikkeella voi selata valikoita alaspäin.

    • Oikealle-painikkeella voi avata lisätietoja sisältävän valikon, jos oikealle osoittava nuoli on näkyvissä.

    Note: Toiminto, joka kustakin painikkeesta aktivoituu, vaihtelee tilanteen mukaan. Jokaisessa painikkeessa näkyy kuvake, joka ilmaisee painikkeen senhetkisen toiminnon.

    Valikoiden käyttö

    Avaa tietokeskuksen valikko painamalla päänäytössä valikkopainiketta. Esiin tulee päävalikko. Valikkojen toiminnot on merkitty lyhyesti seuraaviin taulukoihin.

    Päävalikko
    Valikon kohtaKuvaus
    ViatVikavalikossa on lueteltu viimeaikaiset koneen viat. Lisätietoja Viat-valikosta ja sen sisältämistä tiedoista saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä.
    HuoltoHuoltovalikossa on koneeseen liittyviä tietoja, kuten käyttötunnit sekä akun käyttö ja tila.
    VianmääritysVianmääritysvalikossa on lueteltu koneen tilat. Sitä voi käyttää joidenkin ongelmien vianmääritykseen, koska siitä näkee helposti, mitkä koneen ohjaimet ovat käytössä ja mitkä pois käytöstä.
    TietojaTietovalikossa on mainittu koneen mallinumero, sarjanumero ja ohjelmiston versio.
    AsetuksetAsetusvalikossa voi muokata tietokeskuksen näyttöä.
    Huoltovalikko
    Valikon kohtaKuvaus
    TunnitNäyttää kokonaisajan, jonka kone on ollut käynnissä.
    LeikkuuaikaNäyttää kokonaisajan, jonka kela on ollut käytössä.
    TehonkäyttöNäyttää akun hetkellisen tehon watteina.
    Akun varausNäyttää akun varauksen prosentteina enimmäiskapasiteetista.
    Akun virtaNäyttää akun hetkellisen antovirran ampeereina.
    Akun jänniteNäyttää akun jännitteen voltteina.
    EnergiaNäyttää akun kokonaiskäyttöajan aikaisen energiantuoton wattitunteina.
    Vianmääritysvalikko
    Valikon kohtaKuvaus
    Avain Käynnissä-asennossaIlmaisee, onko avainkytkin Käynnissä- vai Pysäytys-asennossa.
    Avain Käynnistys-asennossaIlmaisee, onko avainkytkin KäYNNISTYS-asennossa.
    Seisontajarrun salpaIlmaisee, onko seisontajarrun salpa kytkettynä vai ei.
    EZ TurnIlmaisee, onko EZ-Turn-piiri avoin vai suljettu.
    VetoIlmaisee, onko vetovipu Päällä- vai Pois-asennossa.
    Kelan käyttöIlmaisee, onko kela käytössä.
    Nopeuden säädinIlmaisee nopeuden säätimen asetuksen voltteina (käytetään kohdekierrosluvun laskemiseen).
    KohdekierroslukuNäyttää halutun moottorin kierrosnopeuden nopeuden säätimen asetuksen mukaisesti.
    Moottorin kierrosnopeusNäyttää todellisen moottorin kierrosnopeuden.
    12 V:n syöttöNäyttää ohjaimen anturin syöttöjännitteen nro 1.
    5 V:n syöttöNäyttää ohjaimen anturin syöttöjännitteen nro 2.
    CAN-väyläNäyttää koneen tietoliikenneväylän tilan.
    Tietovalikko
    Valikon kohtaKuvaus
    MalliNäyttää koneen mallinumeron.
    SNNäyttää koneen sarjanumeron.
    OhjelmistoversioNäyttää koneen ohjelmiston versionumeron.
    Asetusvalikko
    Valikon kohtaKuvaus
    KieliTällä asetuksella voi vaihtaa tietokeskuksen kielen.
    YksikötTällä asetuksella voi vaihtaa tietokeskuksen yksiköt. Valikon vaihtoehdot ovat brittiläinen järjestelmä ja metrijärjestelmä.
    LCD-näytön taustavaloTällä asetuksella voi lisätä tai vähentää LCD-näytön kirkkautta.
    LCD-näytön kontrastiTällä asetuksella voi muuttaa LCD-näytön tummien ja vaaleiden alueiden välistä kontrastia.

    Note: Jos vaihdat vahingossa näytön kielen tai kontrastin sellaiseksi, ettet pysty ymmärtämään näyttöä tai näkemään sitä, ota yhteys valtuutettuun Toro-jälleenmyyjään, joka auttaa näytön asetusten palauttamisessa.

    Käyttövihjeitä

    Important: Leikkuujäte toimii leikkuun aikana voiteluaineen tavoin. Leikkuuyksikön liiallinen käyttö ilman leikkuujätteitä saattaa vaurioittaa leikkuuyksikköä.

    Ruohonleikkuun valmistelutyöt

    Varmista, että kone on säädetty oikein ja että kelan molempien päiden asetukset ovat samat. Suorituskyky on parempi ja akun käyttöaika pitenee, kun kiinteä terä koskettaa kevyesti kelaa. Ruohonleikkurin virheelliset säädöt tulevat esiin leikatussa nurmessa.

    Jos koneessa on kuljetuspyörät, irrota ne seuraavien ohjeiden mukaisesti:

    1. Paina tukiteline alas jalalla ja vedä kahvan tukea ylös, kunnes tukiteline on kääntynyt eteenpäin keskikohdan yli.

    2. Irrota kuljetuspyörät.

    3. Laske laite varovasti tukitelineeltä.

    Nurmikon leikkaaminen

    Leikkaa ruohoa suoraan eteen- ja taaksepäin nurmen poikki. Vältä pyörivää liikettä tai leikkurin kääntämistä nurmella, sillä se saattaa vaurioittaa nurmea.

    Käännä leikkuri nostamalla se irti nurmesta nostamalla leikkuukelaa (paina kahva alas) ja kytkemällä vetorumpu käyttöön. Jos EZ-Turn-kytkin otetaan käyttöön, ajoyksikkö hidastaa vauhtia kun leikkuuyksikkö nostetaan. Näin konetta on helpompi kääntää, mikä auttaa erityisesti aloittelevia käyttäjiä.

    Leikkaa ruohoa normaalilla kävelynopeudella. Suuret nopeudet säästävät vain hieman aikaa, ja tuloksena on huono leikkuujälki.

    Suora linja ja sopiva etäisyys edellisen leikkuuradan reunasta on helpompi säilyttää ruohonkeräimessä olevien ohjausviivojen avulla (Kuva 37).

    g017296

    Kuva 37

    1. Ohjausviivat

    Koneen käyttö heikossa valaistuksessa

    Jos valaistus on heikkoa, käytä LED-valosarjaa (malli 04265). Ota yhteys valtuutettuun Toro-jälleenmyyjään.

    Important: Älä käytä tässä koneessa muita valojärjestelmiä, sillä ne voivat vaurioittaa akkuyksikköä tai sähköjärjestelmää.

    Ohjauslaitteiden käyttö ruohonleikkuun aikana

    1. Käynnistä moottori, aseta kaasuvipu alhaiselle nopeudelle, nosta leikkuuyksikkö painamalla kahva alas, paina käyttäjän pitokytkin alas, aseta vetovipu ja kelan käyttövipu ETEENPäIN (kuljetus) -asentoon ja kuljeta kone nurmen reunalle (Kuva 38).

    2. Siirrä vipu VAPAA-asentoon (Kuva 38).

      g000494

      Kuva 38

      Vetovivun ja kelan käyttövivun asennot

      1. VAPAA
      2. Vetovipu – VAPAA ja kelan käyttövipu – VAPAUTETTU
      3. Vetovipu – ETEENPäIN (kuljetus)
      4. Vetovipu – ETEENPäIN ja kelan käyttövipu – KYTKETTY

    3. Siirrä vipu asentoon: Vetovipu – VAPAA ja kelan käyttövipu – VAPAUTETTU (Kuva 38).

    4. Siirrä vipu asentoon: Vetovipu – ETEENPäIN ja kelan käyttövipu – KYTKETTY (Kuva 38). Lisää kaasua, kunnes kone liikkuu haluamallasi nopeudella, aja kone viheriölle, laske leikkuuyksikkö maahan ja aloita leikkuu.

    Koneen kuljetuksen valmistelu leikkuun jälkeen

    1. Aja kone pois nurmelta, alenna nopeus PYSäYTYS-asentoon, siirrä vetopyörän ja kelan käyttövipu VAPAA-asentoon ja sammuta virta.

    2. Tyhjennä ruohonkeräin leikkuujätteestä ja asenna keräin takaisin paikalleen leikkuriin.

    Käytön jälkeen

    Turvallisuus käytön jälkeen

    Yleinen turvallisuus

    • Alenna nopeuden säätimen asetusta ennen kun sammutat koneen.

    • Ehkäise tulipalovaara puhdistamalla kone ruohosta ja leikkuujätteistä.

    Koneen kuljetus

    Siirrä kone leikkuun jälkeen pois työalueelta. Katso kohta Koneen kuljetus lyhyitä matkoja tai Koneen kuljetus pitkiä matkoja.

    Litium-ioniakun kunnossapito

    Vaara

    Akkuyksikössä on suurjännite, joka voi aiheuttaa palovammoja tai antaa voimakkaan sähköiskun.

    • Älä yritä avata akkuyksikköä.

    • Akkuun saa kytkeä ainoastaan tuotteen mukana toimitetun johdinsarjan liittimen.

    • Jos akkuyksikön kotelo on haljennut, sitä on käsiteltävä erittäin varovasti.

    • Käytä vain akkuyksikköä varten suunniteltua laturia.

    Akkuyksikön lataus

    Lataa akku jokaisen leikkuupäivän päätteeksi, jotta se on täysin ladattu seuraavaa päivää varten. Toisin kuin muissa akkutyypeissä, litium-ioniakuissa ei esiinny niin kutsuttua muisti-ilmiötä, joten niitä ei ole tarpeen purkaa täysin ennen lataamista.

    Lisätietoja akkuyksikön lataamisesta on litium-ioniakun laturin käyttöoppaassa.

    Jos leikkuri varastoidaan 10:tä päivää pidemmäksi ajaksi, se on kytkettävä laturiin ja laturiin on jätettävä virta. Kun kone on ollut käyttämättä kymmenen päivää, laturi siirtyy automaattisesti varastointitilaan. Tässä tilassa laturi vähentää akun varaustasoa ja pitää sen 40 %:ssa enimmäisvarauksesta. Lisätietoja koneen varastoinnista ja akun palauttamisesta varastointitilasta on kohdassa Koneen varastointi.

    Akkuyksikön kuljetus

    Yhdysvaltain liikenneministeriö ja kansainväliset kuljetusalan viranomaiset edellyttävät, että litium-ioniakkuja kuljetetaan erikoispakkauksissa ja että niitä kuljettavat vain valtuutetut kuljetusyhtiöt. Yhdysvalloissa on sallittua kuljettaa akkuja, kun ne on asennettu koneen voimanlähteeksi, mutta joitain rajoituksia on voimassa. Lisätietoja eFlex-leikkurin tai sen akun maakuljetuksia koskevista säännöistä saa liikenne- ja viestintäministeriöstä.

    Akun lähettämisestä on tarkempaa tietoa akun lähetyssarjan mukana toimitetussa asennusoppaassa (mallinumero 120-6950). Nämä ohjeet ovat saatavana osoitteessa www.Toro.com.

    Akkuyksiköstä huolehtiminen

    Litium-ioniakku kykenee tuottamaan työtehtäviin tarvittavan varauksen koko käyttöikänsä ajan. Ajan kuluessa työmäärä, jonka yhdellä varauksella voi suorittaa, vähenee hitaasti. Seuraavaan taulukkoon on merkitty koneen ensimmäisen viiden käyttövuoden arvioidut kapasiteetit:

    VuottaAlue, jonka täydellä latauksella voi leikata
    14 240 m2
    24 070 m2
    33 900 m2
    43 790 m2
    53 600 m2

    Note: Tulokset voivat vaihdella koneen siirtoetäisyyden ja kiinteän terän kontaktiasetuksen sekä muiden tässä osassa kuvattujen tekijöiden mukaan.

    Akun käyttöikää voi parantaa seuraavasti:

    • Älä avaa akkuyksikköä. Akun sisällä ei ole käyttäjän huollettavia osia. Takuu raukeaa, jos yksikkö avataan. Yksikössä on käytetty kajoamisen paljastavia suojakeinoja.

    • Varastoi kone puhtaassa, kuivassa autotallissa tai varastotilassa etäällä suorasta auringonvalosta ja lämmönlähteistä. Älä varastoi konetta paikkaan, jossa lämpötila laskee alle –25 °C:n tai nousee yli 45 °C:n. Näiden rajojen ulkopuoliset lämpötilat vahingoittavat akkua. Korkea säilytyslämpötila vähentää erityisesti täyteen ladatun akun käyttöikää.

    • Yli 10 päivää kestävässä varastoinnissa on huolehdittava, että kone on viileässä, pois suorasta auringonvalosta ja kytketty laturiin.

    • Kuumalla säällä tai suorassa auringonvalossa leikattaessa akku voi ylikuumentua. Jos näin tapahtuu, tietokeskuksen LCD-näytössä näkyy korkean lämpötilan hälytys. Tässä tilassa koneen kelaa ei voi enää kytkeä, ja koneen nopeus hidastuu.

      Siirrä kone heti pois auringonpaisteesta viileään paikkaan, katkaise virta ja anna akun jäähtyä, ennen kuin jatkat käyttöä.

    • Akkuyksikön kotelo on pidettävä puhtaana. Valkoinen väri heijastaa auringonvaloa ja ehkäisee akkuyksikön kuumentumista. Likainen kotelo lisää akkuyksikön lämpötilaa joka päivä ja vähentää sen energiakapasiteettia.

    • Säädä kiinteän terän ja kelan kontakti mahdollisimman kevyeksi. Tämä vähentää kelan käyttöön tarvittavaa tehoa ja lisää työmäärää, joka kullakin latauksella voidaan suorittaa.

    Kunnossapito

    Vaara

    Koneen kunnossapidon laiminlyönti voi aiheuttaa koneen järjestelmien ennenaikaisen vioittumisen, mikä voi johtaa käyttäjän tai sivullisten loukkaantumiseen.

    Pidä kone hyvin huollettuna ja hyvässä toimintakunnossa näiden ohjeiden mukaisesti.

    Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

    Note: Kytkentä- ja hydraulikaavion voi tarvittaessa ladata maksutta osoitteesta www.Toro.com etsimällä oman laitteen kotisivulla olevasta opaslinkistä.

    Varoitus

    Jos avain jätetään virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita.

    Irrota avain virtalukosta ja irrota akun kytkentä ennen huoltoa.

    Kunnossapitotaulukko

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkasta turvakytkimien toiminta.
    		•
    Jokaisen käytön jälkeen
  • Puhdista kone..
    		•
    1000 käyttötunnin välein
  • Tarkasta kelan käyttöhihna.
  • Tarkasta vaihteiston laakerit. Vaihda tarvittaessa.
    		•
    Ennen varastointia
  • Maalaa kuluneet pinnat.
    		•
    Vuosittain
  • Rasvaa moottorin liitin.
    		•

    Important: Lisää huolto-ohjeita on akun käyttöoppaassa.

    Päivittäisen huollon tarkastuslista

    Important: Ota tästä sivusta kopioita.

    Tarkistettavat kohdatViikolle:
    MaTiKeToPeLaSu
    Tarkista turvajärjestelmän toiminta.
    Tarkista seisontajarrujen toiminta.
    Tarkista, että kantasaranat liikkuvat vapaasti.
    Puhdista akun kotelo ja moottorin jäähdytysrivat.
    Kuuntele, kuuluuko käytettäessä outoja ääniä.
    Tarkista kelan ja kiinteän terän kohdistus.
    Tarkista leikkuukorkeussäätö.
    Korjaa maalipinnan vauriot.
    Todetut viat
    Tarkastuksen suoritti:
    VikaPäivämääräTiedot





    Huoltoa edeltävät toimenpiteet

    Turvallisuus huollon aikana

    • Vapauta käytöt ja leikkuuyksikkö, kytke seisontajarru, katkaise koneesta virta ja irrota virta-avain. Odota ennen koneen säätöä, puhdistusta tai korjausta, että kaikki osat pysähtyvät kokonaan.

    • Jos koneen on oltava käynnissä huoltosäädön aikana, pidä kädet, jalat, vaatteet ja kaikki kehon osat etäällä leikkuuyksiköstä, lisälaitteista ja liikkuvista osista. Sivulliset on pidettävä työskentelyalueen ulkopuolella.

    • Pidä kaikki osat hyvässä kunnossa ja kaikki hydrauliosien kiinnitykset tiukalla. Vaihda kuluneet, vaurioituneet tai puuttuvat osat ja tarrat. Huolehdi, että kaikki kiinnitysosat ovat tiukasti kiinni, jotta laitetta on turvallista käyttää.

    • Tarkista ruohonkerääjän osat säännöllisesti ja vaihda ne tarvittaessa.

    • Vähennä tulipalon vaaraa poistamalla ruoho ja leikkuujäte leikkuuyksiköistä, käyttöpyöristä, äänenvaimentimista ja jäähdytyssäleiköistä.

    • Vapauta paine huolellisesti osista, joihin on varastoitunut energiaa.

    • Jos ajoneuvo vaatii suurempaa korjausta tai jos tarvitset apua, ota yhteys valtuutettuun Toro-jälleenmyyjään.

    • Käytä vain aitoja Toro-varaosia ja -lisävarusteita, jotta kone toimisi parhaalla mahdollisella tavalla ja sen turvasertifiointi pysyisi voimassa. Muiden valmistajien varaosat ja lisävarusteet voivat osoittautua vaarallisiksi, ja niiden käyttö voi johtaa tuotteen takuun raukeamiseen.

    Akun irrotus

    Ennen koneen huoltoa on katkaistava koneen ja akkuyksikön välinen kytkentä irrottamalla T-liitin päävirtaliittimestä (Kuva 39).

    g017237

    Kuva 39

    1. T-liitin
    2. Päävirtaliitin

    Voitelu

    Moottorin liittimen rasvaus

    HuoltoväliHuoltotoimenpide
    Vuosittain
  • Rasvaa moottorin liitin.
    		•

    Rasvatyyppi: yleisrasva.

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Irrota kaksi pulttia, joilla moottori on kiinni vaihteistokotelossa (Kuva 40).

      g017383

      Kuva 40

      1. Liitin (naaras)
      2. Moottorin akseli
      3. Pultti
      4. Sähkömoottori

    3. Vedä moottori irti vaihteistokotelosta.

    4. Levitä vaihteistokotelossa olevaan liittimen naaraskappaleeseen rasvaa yksi tai kaksi voitelupistoolin painallusta (Kuva 40).

    5. Asenna moottori ja kiinnitä se paikalleen kahdella pultilla, jotka irrotit aiemmin. Kiristä pultit momenttiin 29–33 N·m.

    Sähköjärjestelmän huolto

    Sähköjärjestelmän turvallinen käyttö

    Irrota akun kytkentä ennen kuin korjaat konetta. Irrota ensin miinusnavan akkukenkä ja vasta sitten plusnavan akkukenkä. Kytke kaapeli ensin plusnapaan ja vasta sitten miinusnapaan.

    Akkuyksikön huolto

    Akkuyksikön ainoat käyttäjän huollettavat osat ovat tarrat ja sulake. Takuu raukeaa, jos akkuyksikkö yritetään avata. Jos akkuyksikön käytössä on ongelmia, pyydä apua valtuutetulta Toro-jälleenmyyjältä.

    Vaara

    Akkuyksikössä on suurjännite, joka voi aiheuttaa palovammoja tai antaa voimakkaan sähköiskun.

    • Älä yritä avata akkuyksikköä.

    • Akkuun saa kytkeä ainoastaan tuotteen mukana toimitetun johdinsarjan liittimen.

    • Jos akkuyksikön kotelo on haljennut, sitä on käsiteltävä erittäin varovasti.

    • Käytä vain akkuyksikköä varten suunniteltua laturia.

    Akkuyksikön lähetys huoltoon

    Jos akku on huollettava, ota yhteys valtuutettuun Toro-jälleenmyyjään. Jos akku on lähetettävä, hanki akun lähetyssarja (osanro 120-6950). Sarjassa on akun lähetykseen tarvittava teippi, merkinnät ja ohjeet.

    Important: Jos akkuyksikköä ei pakata ja merkitä oikein lähetystä varten, seurauksena voivat olla huomattavat sakot. Lisätietoja on akun lähetyssarjan (osanumero 120-6950) mukana toimitettavissa ohjeissa, jotka saa maksutta osoitteesta www.Toro.com.

    Sulakkeiden vaihto

    Jos kone ei käynnisty edes latauksen jälkeen, koneen sulakkeet on tarkastettava seuraavasti:

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Irrota kaksi sähkörasian takana olevaa ruuvia, löysää kaksi ylempää ruuvia ja irrota rasian kansi (Kuva 41).

      g017423

      Kuva 41

      1. Sähkörasia
      2. Ylemmät ruuvit
      3. Takaruuvit

    3. Tarkista sulakerasian sulakkeet (Kuva 42).

      g017424

      Kuva 42

      1. Sulake (30 A)
      2. Sulake (3 A)
      3. Tyhjä paikka

      • Jos jokin sulake on palanut, vaihda se sulakkeeseen, jolla on sama jännite ja ampeeriluku (Kuva 42).

        Important: Kaikkien koneen sulakkeiden nimellisjännite on 80 V. Älä käytä ajoneuvokäyttöön tarkoitettuja 12 V:n sulakkeita.

      • Jos palaneita sulakkeita ei ole, tarkista akkuyksikön sulake seuraavasti:

        1. Nosta akkualusta; katso Akkuyksikön asennus.

        2. Irrota sulakkeen suojus (Kuva 43).

          g017425

          Kuva 43

          1. Sulakkeen suojus

        3. Tarkista sulake ja vaihda se, jos se on palanut. Vaihda sulakkeen tilalle vain Toron sulake (osanro 119-1208). Tämä sulake on suunniteltu erityisesti akkuyksikköä varten. Muut sulakkeet voivat vahingoittaa yksikköä pysyvästi.

        4. Asenna ja kiinnitä sulakkeiden suojus. Kiristä suojuksen ruuvi momenttiin 0,34 N·m.

        5. Laske ja kiinnitä akkualusta.

    Vedon turvakytkimen huolto

    Toimi seuraavasti, jos vedon turvakytkintä on säädettävä tai jos se on vaihdettava.

    1. Katkaise moottorista virta ja irrota akkuyksikön kytkentä.

    2. Irrota ohjauspaneeli.

    3. Kytke vetovipu.

      g017298

      Kuva 44

      1. Vetovipu
      2. Leikkuun anturin merkitsin
      3. Leikkuun anturi
      4. Vedon turvakytkin

    4. Löysää turvakytkimen kiinnittimiä (Kuva 44).

    5. Aseta vetovivun ja turvakytkimen väliin välilevy, jonka paksuus on 1,6 mm (Kuva 44).

    6. Kiristä turvakytkimen kiinnittimet. Tarkista rako uudelleen. Vetovipu ei saa koskettaa kytkintä.

    7. Kytke vetovipu ja tarkista väli. Normaali käyttöalue on 0,76–3,05 mm. Kun vetovipu on kytketty, tarkista, että turvakytkimessä ei kulje sähkövirtaa. Vaihda kytkin tarvittaessa.

    Leikkuun anturin huolto

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Irrota ohjauspaneeli.

    3. Työnnä vetovipu vasemmalle ja kytke leikkuri.

    4. Löysää leikkuun anturin kiinnittimiä (Kuva 44).

    5. Aseta leikkuun anturin merkitsimen ja leikkuun anturin väliin välilevy, jonka paksuus on 1,6 mm (Kuva 44).

    6. Kiristä anturin kiinnikkeet. Tarkista väli. Merkitsin ei saa koskettaa anturia.

    7. Kytke vetovipu leikkuutilaan ja tarkista, että kytkimessä ei kulje sähkövirtaa. Vaihda anturi tarvittaessa.

    Jarrun turvakytkimen huolto

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Irrota konsolin suojus.

    3. Kytke käyttöjarrun vipu ja kytke seisontajarrun salpa.

    4. Avaa ja irrota turvakytkimen kiinnittimet (Kuva 45).

      g016913

      Kuva 45

      1. Seisontajarrun salpa
      2. Turvakytkin
      3. Käyttöjarrun vipu

    5. Aseta seisontajarrun salvan ja turvakytkimen väliin välilevy, jonka paksuus on 1,6 mm (Kuva 45).

    6. Asenna ja kiristä turvakytkimen kiinnittimet. Tarkista väli. Salpa ei saa koskettaa kytkintä.

    7. Kytke jarruvipu ja käännä salpaa. Varmista, että kytkimessä ei kulje sähkövirtaa. Vaihda kytkin tarvittaessa.

    Jarrujen huolto

    Käyttö- ja seisontajarrun säätö

    Jos käyttö-/seisontajarru luistaa käytön aikana, säädä kaapelia seuraavalla tavalla:

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Aseta käyttö-/seisontajarrun vipu POIS-asentoon.

    3. Irrota konsolin suojus.

    4. Kiristä vaijeria löysäämällä vaijerin ylempää vastamutteria ja kiristämällä vaijerin alempaa vastamutteria (Kuva 45), kunnes seisontajarrun salvan vapauttamiseen tarvitaan jarruvivun kahvaan kohdistuva 156 N:n voima.

      Important: Älä säädä liikaa, ettei jarruhihna laahaa.

      g016920

      Kuva 46

      1. Vastamutterit
      2. Käyttöjarrun vaijeri

    Hihnan huolto

    Kelan käyttöhihnan tarkastus

    HuoltoväliHuoltotoimenpide
    1000 käyttötunnin välein
  • Tarkasta kelan käyttöhihna.
    		•

    Varmista, että kelan käyttöhihna on kiristetty oikein. Tämä varmistaa koneen oikean toiminnan ja estää tarpeetonta kulumista.

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Avaa laippakantapultti, joka kiinnittää hihnasuojuksen. Irrota hihnasuojus niin, että hihna tulee näkyviin (Kuva 47).

      g018273

      Kuva 47

      1. Hihnasuojus

    3. Säädä hihnan kireys seuraavasti:

      1. Avaa laakeripesän kiinnitysmutteri (Kuva 48).

        g017116

        Kuva 48

        1. Laakeripesän kiinnitysmutteri
        2. Kelan käyttöhihna
        3. Painejousi

      2. Kierrä laakeripesää 16 mm:n (5/8 tuuman) kiintoavaimella ja varmista, että se pyörii esteettä.

      3. Poista roskat hihnakotelon sisältä ja painejousen ympäriltä (Kuva 48).

      4. Varmista, että painejousi kiristää hihnaa tarvittavalla voimalla.

      5. Kiristä laakeripesän kiinnitysmutteri.

      6. Asenna hihnasuojus paikalleen.

    Vaihteiston suojuksen aukko

    Irrota kumitulppa (Kuva 49) vaihteiston edessä olevasta aukosta, jos on tarpeen päästä käsiksi kelan kytkimeen.

    Important: Älä käytä konetta ilman kumitulppaa.

    g017387

    Kuva 49

    1. Kytkentä-/vapautusakseli
    2. Kumitulppa

    Vaihteiston hihnan kiristimen kytkentä/vapautus

    Vaihteiston hihna kiristetään jousikuormitteisella kiristinpyörällä. Jos hihnan kiristys on kytkettävä tai vapautettava, käännä kytkentä-/vapautusakseli (Kuva 49) haluttuun asentoon 3/8 tuuman kiintoavaimella. Kiristinpyörä irtoaa hihnalta, kun akselia käännetään ¼-kierros (90°) myötäpäivään (Kuva 50).

    Note: Hihnan kiristys on vapautettava ennen vaihteiston suojuksen irrottamista.

    Note: Vaihteiston hihnan kireys on oikea, kun vaihteiston suojuksen ja kytkentäakselin kohdistusmerkinnät ovat kohdakkain.

    g019886

    Kuva 50

    1. KYTKETTY
    2. VAPAUTETTU

    Ohjausjärjestelmän huolto

    Kelan käyttövivun säätö

    Jos kelan käyttövipu ei kytkeydy oikein, sitä on säädettävä.

    1. Katkaise moottorista virta ja irrota akkuyksikön kytkentä.

    2. Varmista, että kelan käyttövipu on vapautettu.

    3. Säädä kelan käyttövivun vaijeria vaihteiston puoleisessa päässä (Kuva 51) niin, että jousen pituus on 70,6–72,4 mm.

      g017384

      Kuva 51

      1. Kelan käyttövivun vaijeri
      2. Vastamutterit

    4. Löysää kelan käyttövivun vaijeria käyttövivun puoleisessa päässä niin, että vaijerissa on välystä (Kuva 52).

      g017299

      Kuva 52

      1. Kelan käyttövivun kaapeli
      2. Vastamutterit

    5. Kiristä kelan käyttövivun vaijeria käyttövivun puoleisessa päässä niin, että vaijeriin ei jää välystä, kun jousta ei ole venytetty.

    6. Tarkista toiminta seuraavasti:

      • Varmista, että kelan kytkimen hampaat vapautuvat, kun kytkin vapautetaan. Varmista myös, että kelan kytkimen hampaat eivät pohjaa, kun ne ovat kytkettyinä.

        Note: Irrota kumitulppa (Kuva 49) vaihteiston edessä olevasta aukosta, jotta kelan kytkintä voi tarkastella.

      • Kelan on pysähdyttävä alle seitsemässä sekunnissa, kun kela ja kiinteä terä eivät kosketa toisiaan.

      • Lisätietoja saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä.

    Puhdistus

    Laitteen puhdistus

    HuoltoväliHuoltotoimenpide
    Jokaisen käytön jälkeen
  • Puhdista kone..
    		•

    Pese kone jokaisen käytön jälkeen miedolla pesuaineella ja vedellä. Älä pese konetta painepesurilla. Älä käytä liian paljon vettä etenkään vaihdevivun laatan, tietokeskuksen, virtakeskuksen ja moottorin virtaliitännän kohdalla. Puhdista moottori niin, että se jäähtyy kunnolla käytön aikana. Pidä myös akkuyksikkö mahdollisimman puhtaana niin, että sen väri pysyy valkoisena. Valkoinen pinta heijastaa auringonvaloa ja estää akkua ylikuumentumasta auringossa.

    Important: Pysäköi tai varastoi kone aina suojassa suoralta auringonvalolta. Auringon kuumuus lyhentää akun kestoikää.

    Varastointi

    Turvallisuus varastoinnin aikana

    • Pysäköi kone tasaiselle alustalle, kytke seisontajarru, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen koneen varastointia.

    • Älä säilytä konetta tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

    • Anna koneen jäähtyä ennen kuin siirrät sen suljettuun varastoon.

    Koneen varastointi

    1. Puhdista kone. Katso Laitteen puhdistus.

      Important: Kone voidaan pestä miedolla pesuaineella ja vedellä. Älä pese konetta painepesurilla. Älä käytä liian paljon vettä etenkään vaihdevivun laatan, tietokeskuksen, virtakeskuksen ja moottorin virtaliitännän kohdalla.

    2. Varastoi kone viileässä, puhtaassa ja kuivassa autotallissa tai varastotilassa etäällä suorasta auringonvalosta. Älä varastoi konetta paikkaan, jossa lämpötila laskee alle –25 °C:n tai nousee yli 45 °C:n. Näiden rajojen ulkopuoliset lämpötilat vahingoittavat akkua.

      Important: Akkuyksikön säilytyslämpötila vaikuttaa sen käyttöikään. Pitkäaikainen säilytys korkeassa lämpötilassa vähentää erityisesti täyteen ladatun akkuyksikön käyttöikää. Kone on pyrittävä säilyttämään viileässä paikassa (ei alle nollassa asteessa).

    3. Kytke akku laturiin ja jätä laturi kytketyksi pistorasiaan ja laturiin virta varastoinnin ajaksi.

      Important: Kymmenen päivän kuluttua laturi siirtyy varastointi-/ylläpitotilaan, jolloin se säätää akun varauksen 40 %:iin enimmäisvarauksesta. Tämä pitkäaikaisen varastoinnin varaustaso varmistaa, että akun käyttöikä on mahdollisimman pitkä. Jos akkuyksikköä ei kytketä laturiin, jonka annetaan siirtyä varastointitilaan, yksikön korkea varaustaso lyhentää erityisesti lämpimässä tilassa säilytettävän akun käyttöikää.

    4. Tarkista ja kiristä kaikki kiinnikkeet. Korjaa tai vaihda kaikki kuluneet tai vaurioituneet osat.

    5. Maalaa kaikki naarmuuntuneet tai lohkeilleet metallipinnat maalilla, jota on saatavana valtuutetulta Toro-jälleenmyyjältä.

    6. Suojaa kone peitolla, jotta se pysyy puhtaana.

    Koneen käyttöönotto varastoinnin jälkeen

    1. Katkaise laturista virta ja irrota se koneesta.

    2. Kytke T-liitin päävirtaliitäntään.

    3. Kytke koneeseen virta ja odota 20 sekuntia.

    4. Katkaise koneesta virta ja irrota akun kytkentä.

    5. Kytke akku laturiin ja kytke laturiin virta.

      Note: Laturi siirtyy normaalilataustilaan ja lataa akun täyteen.
