Schaltfahnenkit für Schlittensensor

Bewegen Sie den Schlitten bis zum hinteren Ende des Schubrahmens und heben Sie den Schubrahmen an (Bild 1).

Stellen Sie die Maschine auf eine ebene Fläche ab, stellen Sie den Motor ab, ziehen Sie den Zündschlüssel ab, drehen den Trennschalter der Batterie in die AUS-Stellung und lassen Sie den Motor abkühlen, siehe Bedienungsanleitung.

Bild 1

Entfernen Sie die aktuell eingebaute Schaltfahne.

Bild 2

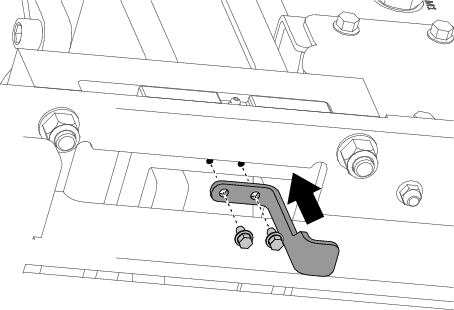

Tragen Sie (blauen) Gewindesicherungslack auf die Schrauben auf und montieren Sie die neue Schaltfahne.

Ziehen Sie die Schrauben bis auf 7-9 Nm an.

Bild 3

Starten Sie die Maschine und bewegen Sie den Schlitten langsam vorwärts, so dass die Schaltfahne über dem Sensor steht.

Stellen Sie den Sensor so ein, dass der Abstand zur Schaltfahne 23 mm bis 38 mm beträgt.

Bild 4

1. Abstand 23 mm bis 38 mm
2. Einstellmuttern des Sensors

Ziehen Sie die Einstellmuttern des Sensors auf 18-22 Nm an.
