Valve d'échange d'huile chaude

Foreuse directionnelle 2226

Model No. 139-2475-Serial No. and Up

Montage

Liste des pièces

GraphicGraphicGraphic
1x1x1x
GraphicGraphicGraphicGraphic
1x1x1x2x
GraphicGraphicGraphicGraphic
4x2x2x1x
GraphicGraphic
3x43 cm (17½ po) – 1x
GraphicGraphic
45 cm (18½ po) – 1x84 cm (33 po) – 1x

Montage du collecteur

  1. Amenez la machine sur une surface plane et horizontale, coupez le moteur, enlevez la clé, tournez le coupe-batterie à la position HORS TENSION et attendez que le moteur refroidisse; voir le Manuel de l'utilisateur.

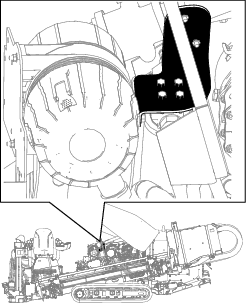

    g269652

    Figure 1

  2. Montez les raccords sur le collecteur et serrez-les à la main (Figure 2).

    g269651

    Figure 2

  3. Montez l'obturateur sur le collecteur (Figure 2) et serrez-le à un couple de 46 à 57 N·m (34 à 42 pi-lb).

  4. Retirez et mettez au rebut les boulons du support du filtre de charge (encadré A de la Figure 3).

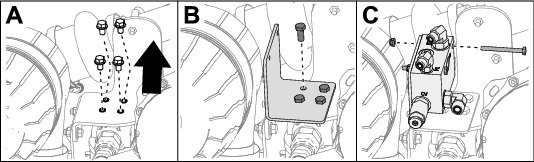

    g269650

    Figure 3

  5. Montez le support à l'aide de 4 boulons (⅜ po), comme montré dans l'encadré B de la Figure 3.

  6. Fixez le collecteur et les raccords sur le support à l'aide de 2 boulons (¼ x 2¾ po) et 2 écrous (¼ po), comme montré dans l'encadré C de la Figure 3).

Montage des flexibles

Montage du flexible de 84 cm (33 po)

  1. Coupez les serre-câbles autour de la protection du flexible et mettez la protection de côté (encadré A de la Figure 4).

  2. Débranchez le flexible du raccord sur la conduite rigide du carter (encadré B de la Figure 4).

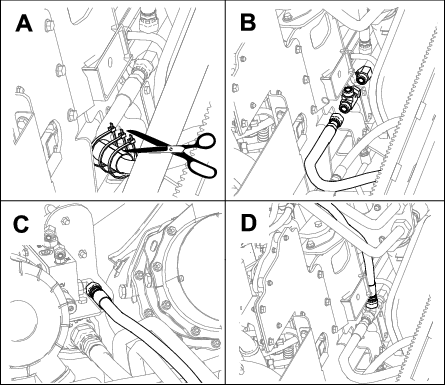

    g269658

    Figure 4

  3. Installez le grand raccord en T entre le raccord et le flexible débranché (encadré B de la Figure 4).

  4. Branchez le flexible de 84 cm (33 po) dans l'orifice CD du collecteur et le haut du raccord en T (encadrés C et D de la Figure 4).

  5. Serrez les raccords (Figure 5) :

    Important: Soutenez le raccord en T avec une clé Crowfoot sur une longue rallonge ou par le côté avec une planche ou un manche de marteau.

    • Raccord sur le collecteur : 78 à 98 N·m (58 à 72 pi-lb)

    • Flexible de 84 cm (33 po) dans orifice CD : 50 à 64 N·m (37 à 47 pi-lb)

    • Flexible de 84 cm (33 po) branché au raccord en T : 81 à 100 N·m (60 à 74 pi-lb)

    • Raccord en T : 81 à 100 N·m (60 à 74 pi-lb)

    • Flexible existant branché au raccord en T : 81 à100 N·m (60 à 74 pi-lb)

    g270999

    Figure 5

    1. Raccord sur le collecteur
    2. Flexible de 84 cm (33 po) dans orifice CD
    3. Flexible de 84 cm (33 po) branché au raccord en T
    4. Raccord en T
    5. Flexible existant branché au raccord en T
    g271002

    Figure 6

  6. Installez la protection de flexible à l'aide de 3 serre-câbles (Figure 6).

Montage du flexible de 43 cm (17½ po)

  1. Débranchez le flexible de la conduite rigide supérieure qui part de l'hydrostat rotatif (encadré A de la Figure 7).

  2. Installez un petit raccord en T entre le raccord de la conduite rigide et le flexible débranché (encadré B de la Figure 7).

  3. Branchez le flexible de 43 cm (17½ po) au raccord P2 et au raccord en T (encadré C de la Figure 7).

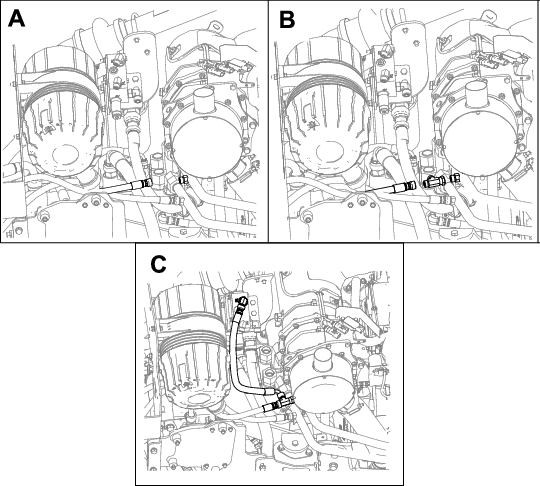

    g269654

    Figure 7

  4. Serrez les raccords (Figure 8) :

    • Raccord sur le collecteur : 78 à 98 N·m (58 à 72 pi-lb)

    • Flexible de 43 cm (17½ po) dans orifice P2 : 37 à 45 N·m (27 à 33 pi-lb)

    • Flexible de 43 cm (17½ po) branché au raccord en T : 37 à 45 N·m (27 à 33 pi-lb)

    • Raccord en T : 37 à 45 N·m (27 à 33 pi-lb)

    • Flexible existant branché au raccord en T : 37 à 45 N·m (27 à 33 pi-lb)

    g271000

    Figure 8

    1. Raccord sur le collecteur
    2. Flexible de 43 cm (17½ po) dans orifice P2
    3. Flexible de 43 cm (17½ po) branché au raccord en T
    4. Raccord en T
    5. Flexible existant branché au raccord en T

Montage du flexible de 45 cm (18½ po)

  1. Débranchez le flexible de la conduite rigide inférieure qui part de l'hydrostat rotatif (encadré A de la Figure 9).

  2. Installez un petit raccord en T entre le raccord de la conduite rigide et le flexible débranché (encadré B de la Figure 9).

  3. Branchez le flexible de 45 cm (18½ po) au raccord P1 et au raccord en T (encadré C de la Figure 9).

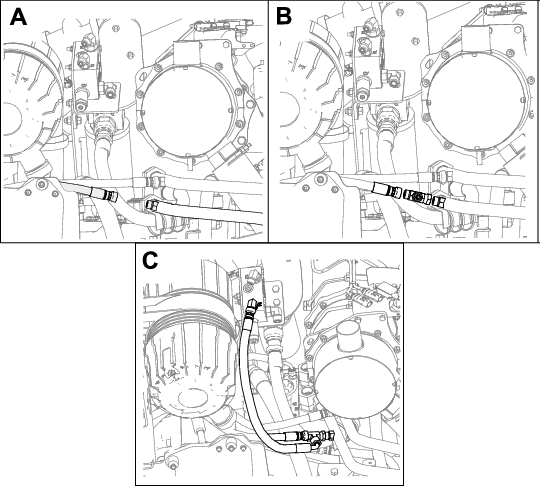

    g269653

    Figure 9

  4. Serrez les raccords (Figure 10) :

    • Raccord sur le collecteur : 20 à 26 N·m (15 à 19 pi-lb)

    • Flexible de 45 cm (18½ po) dans orifice P1 : 37 à 45 N·m (27 à 33 pi-lb)

    • Flexible de 45 cm (18½ po) branché au raccord en T : 37 à 45 N·m (27 à 33 pi-lb)

    • Raccord en T : 37 à 45 N·m (27 à 33 pi-lb)

    • Flexible existant branché au raccord en T : 37 à 45 N·m (27 à 33 pi-lb)

    g270998

    Figure 10

    1. Raccord sur le collecteur
    2. Flexible de 45 cm (18½ po) dans orifice P1
    3. Flexible de 45 cm (18½ po) branché au raccord en T
    4. Raccord en T
    5. Flexible existant branché au raccord en T
