Kit de válvula de doble efecto para aceite caliente

Perforadora direccional 2226

Model No. 139-2475-Serial No. and Up

Instalación

Lista de piezas

GraphicGraphicGraphic
1x1x1x
GraphicGraphicGraphicGraphic
1x1x1x2x
GraphicGraphicGraphicGraphic
4x2x2x1x
GraphicGraphic
3x43 cm (17½") — 1
GraphicGraphic
45 cm (18½") — 184 cm (33") — 1

Instalación del distribuidor

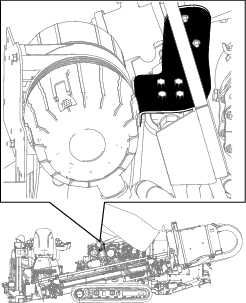

  1. Mueva la máquina a una superficie nivelada, apague el motor, retire la llave, gire el interruptor de desconexión de la batería a la posición de DESCONECTADO y espere a que el motor se enfríe; consulte el Manual del operador.

    g269652

    Figura 1

  2. Instale los acoplamientos en el distribuidor y apriételos a mano (Figura 2).

    g269651

    Figura 2

  3. Instale el tapón en el distribuidor (Figura 2) y apriete a 46 – 57 N·m (34 – 42 pies-libra).

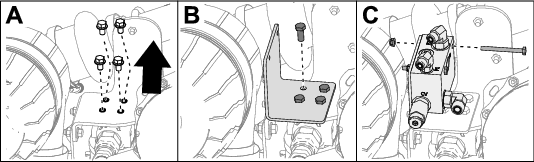

  4. Retire y deseche los pernos del soporte del filtro de carga (Figura 3, A).

    g269650

    Figura 3

  5. Instale el soporte con 4 pernos (⅜"), como se muestra en la Figura 3, B.

  6. Instale el distribuidor y los acoplamientos en el soporte con 2 pernos (¼" x 2¾") y 2 tuercas (¼"), como se muestra en la Figura 3, C.

Instalación de las mangueras

Instalación de la manguera de 84 cm (33")

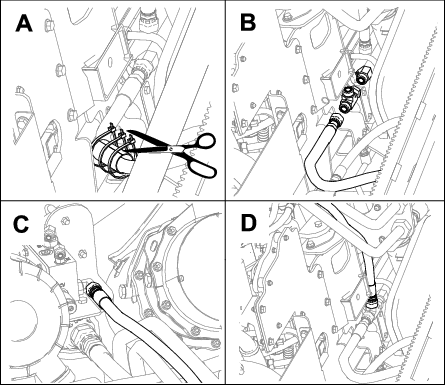

  1. Corte las bridas del protector de las mangueras y aparte el protector (Figura 4, A).

  2. Desconecte la manguera del acoplamiento del tubo rígido de vaciado de la carcasa (Figura 4, B).

    g269658

    Figura 4

  3. Instale el acoplamiento en T grande entre el acoplamiento y la manguera desconectada (Figura 4, B).

  4. Instale la manguera de 84 cm (33") en el orificio CD del distribuidor y en la parte superior del acoplamiento en T (Figura 4, C y D).

  5. Apriete los acoplamientos (Figura 5):

    Important: Sujete el acoplamiento en T usando una palanca con extensión larga, o desde el lado con una tabla o con el mango de un martillo.

    • Acoplamiento del distribuidor: 78 – 98 N∙m (58 – 72 pies-libra)

    • Manguera de 84 cm (33") en el orificio CD: 50 a 64 N∙m (37 – 47 pies-libra)

    • Manguera de 84 cm (33") conectada al acoplamiento en T: 81 a 100 N∙m (60 – 74 pies-libra)

    • Acoplamiento en T: 81 – 100 N·m (60 – 74 pies-libra)

    • Manguera existente conectada al acoplamiento en T: 81 a 100 N∙m (60 – 74 pies-libra)

    g270999

    Figura 5

    1. Acoplamiento del distribuidor
    2. Manguera de 84 cm (33") en el orificio CD
    3. Manguera de 84 cm (33") conectada al acoplamiento en T
    4. Acoplamiento en T
    5. Manguera existente conectada al acoplamiento en T
    g271002

    Figura 6

  6. Instale el protector de las mangueras usando las 3 bridas (Figura 6).

Instalación de la manguera de 43 cm (17½")

  1. Desconecte la manguera del tubo rígido superior que va a la bomba hidrostática rotativa (Figura 7, A).

  2. Instale un acoplamiento en T pequeño entre el acoplamiento del tubo rígido y la manguera desconectada (Figura 7, B).

  3. Conecte la manguera de 43 cm (17½") del acoplamiento P2 al acoplamiento en T (Figura 7, C).

    g269654

    Figura 7

  4. Apriete los acoplamientos (Figura 8):

    • Acoplamiento del distribuidor: 78 - 98 N∙m (58 – 72 pies-libra)

    • Manguera de 43 cm (17½") en el orificio P2: 37 a 45 N∙m (27 – 33 pies-libra)

    • Manguera de 43 cm (17½") conectada al acoplamiento en T: 37 a 45 N∙m (27 – 33 pies-libra)

    • Acoplamiento en T: 37 – 45 N·m (27 – 33 pies-libra)

    • Manguera existente conectada al acoplamiento en T: 37 a 45 N∙m (27 – 33 pies-libra)

    g271000

    Figura 8

    1. Acoplamiento del distribuidor
    2. Manguera de 43 cm (17½") en el orificio P2
    3. Manguera de 43 cm (17½") conectada al acoplamiento en T
    4. Acoplamiento en T
    5. Manguera existente conectada al acoplamiento en T

Instalación de la manguera de 45 cm (18½")

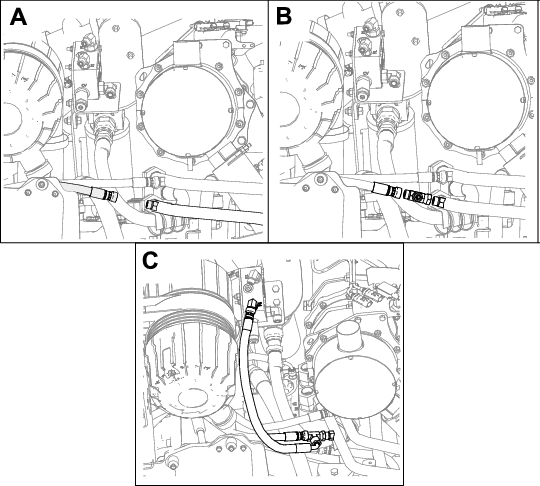

  1. Desconecte la manguera del tubo rígido inferior que va a la bomba hidrostática rotativa (Figura 9, A).

  2. Instale un acoplamiento en T pequeño entre el acoplamiento del tubo rígido y la manguera desconectada (Figura 9, B).

  3. Conecte la manguera de 45 cm (18½") del acoplamiento P1 al acoplamiento en T (Figura 9, C).

    g269653

    Figura 9

  4. Apriete los acoplamientos (Figura 10):

    • Acoplamiento del distribuidor: 20 – 26 N∙m (15 – 19 pies-libra)

    • Manguera de 45 cm (18½") en el orificio P1: 37 a 45 N∙m (27 – 33 pies-libra)

    • Manguera de 45 cm (18½") conectada al acoplamiento en T: 37 a 45 N∙m (27 – 33 pies-libra)

    • Acoplamiento en T: 37 – 45 N·m (27 – 33 pies-libra)

    • Manguera existente conectada al acoplamiento en T: 37 a 45 N∙m (27 – 33 pies-libra)

    g270998

    Figura 10

    1. Acoplamiento del distribuidor
    2. Manguera de 45 cm (18½") en el orificio P1
    3. Manguera de 45 cm (18½") conectada al acoplamiento en T
    4. Acoplamiento en T
    5. Manguera existente conectada al acoplamiento en T
