Läs den här informationen noga så att du lär dig att använda och underhålla produkten på rätt sätt och för att undvika person- och produktskador. Du är ansvarig för att produkten används på ett korrekt och säkert sätt.
Besök www.Toro.com om du behöver utbildningsmaterial för säkerhet och drift, information om tillbehör, hjälp med att hitta en återförsäljare eller om du vill registrera din produkt.
Kontakta en auktoriserad Toro-återförsäljare och ha produktens modell- och serienummer till hands när du behöver service, Toro-originaldelar eller ytterligare information. Modell- och serienummer finns på en platta på den bakre ramen. Skriv numren i det tomma utrymmet.
Important: Skanna rutkoden på serienummerdekalen (i förekommande fall) med en mobil enhet för att få tillgång till information om garanti, reservdelar och annat.
I den här bruksanvisningen anges potentiella risker och alla säkerhetsmeddelanden har markerats med en varningssymbol (Figur 2), som anger fara som kan leda till allvarliga personskador eller dödsfall om föreskrifterna inte följs.
Två ord används också i den här bruksanvisningen för att markera information. Viktigt anger speciell teknisk information och Observera anger allmän information som bör ges särskild uppmärksamhet.
Ställ maskinen på ett plant underlag, stäng av motorn, lägg i parkeringsbromsen och ta ut nyckeln.
Placera Tri-Roller-enheten under upphängningsarmen.
Låt spärrarna på upphängningsarmstången peka uppåt (Figur 3) och tryck upphängningsarmen nedåt så att stången passar över stången över ovansidan av Tri-Roller-enheten (Figur 4).
Fäll spärrarna nedåt och runt Tri-Roller-enhetsstången och lås dem på plats (Figur 3).
Note: Du kommer att höra och känna ett klick när spärrarna har låsts fast ordentligt.

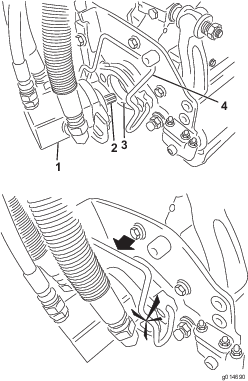

För in motorn på vänster sida av Tri-Roller-enheten (sett från förarsätet) och dra motorfäststaget på Tri-Roller-enheten mot motorn tills du hör ett tydligt klickljud från båda sidorna av motorn (Figur 5).
Parkera maskinen på en ren och plan yta. Sänk ned Tri-Roller-enheterna till marken tills upphängningshydrauliken är helt utdragen, stäng av motorn, lägg i parkeringsbromsen och ta ut nyckeln ur tändningslåset.
Tryck ut motorfäststaget från motorns skåror och mot Tri-Roller-enheten, och ta bort motorn från Tri-Roller-enheten.
Flytta motorn till förvaringsutrymmet framför upphängningsarmen.
Note: Höj inte upp fjädringen till transportläget när cylindermotorerna sitter i hållarna på maskinens ram. Underlåtenhet att följa detta råd kan leda till skador på motorerna eller slangarna. Om du måste flytta traktorenheten när Tri-Roller-enheterna inte är monterade fäster du dem på upphängningsarmarna med kabelband.
Öppna spärrarna på upphängningsarmstången på den Tri-Roller-enhet som du tar bort.
Lossa spärrarna från Tri-Roller-enhetsstången.
Rulla ut Tri-Roller-enheten under upphängningsarmen.
Upprepa steg 2 till 6 för de andra Tri-Roller-enheterna vid behov.
Delar som behövs till detta steg:
| Viktsats 119-7129 (köps separat) | 1 |
Maskinen uppfyller kraven i standarden ANSI B71.4-2017 och SS-EN ISO 5395 när den är utrustad med viktsatsen (artikelnr 119-7129).
Note: Om Tri-Roller-enheten monteras på greenklippare av modell 04530 eller 04540 måste du använda ytterligare en hybrid motvikt.
Ta bort och kassera motviktsskruvarna.
Montera två skruvar (5/16–18 x 2 ¾ tum) enligt Figur 7.
Note: Skruvarna medföljer ej i denna sats. Toro-artikelnr: 322-33.
Montera fyra distansbrickor (⅛ tum) per skruv mellan motvikten och tri-rollerns sidoplåt (Figur 7).
Note: Distansbrickorna medföljer ej i denna sats. Toro-artikelnr: 63-8410.
Montera den extra hybridvikten som medföljer traktorenheten med de medföljande skruvarna.
Innan du rullar på greener bör du leta upp ett tomt område och öva på att starta, stanna, höja upp, sänka ned och rulla med Tri-Roller-enheten.
Håll en rak linje under rullningsarbetet. Sväng inte när Tri-Roller-enheterna är på marken.
När du kommer fram till greenens kant höjer du Tri-Roller-enheterna innan du vänder eller stannar. Tri-Roller-enheterna måste vara helt upphöjda innan du svänger. Inspektera greenen och avgör om det finns några hinder som kan skadas eller som kommer att skada valsarna, t.ex. sprinklerhuvuden och utstickande föremål.
Smörj de två smörjnipplarna (Figur 8) på varje Tri-Roller-enhet efter var 15:e arbetstimme med litiumfett nr 2. Använd en manuell fettspruta för bästa resultat.
Torka av alla smörjnipplar med en ren trasa.
Stryk på fett på Tri-Roller-enheternas axellager tills du känner trycket (Figur 8).
Torka av överflödigt fett.
