Kit triplo sistema di raccolta

Trattore Groundsmaster® Serie 360 e 7200

Model No. 31211-Serial No. 402700001 and Up

Introduzione

Questo prodotto deve essere utilizzato da operatori professionisti in applicazioni commerciali. Quando installato con altri kit necessari, il kit tramoggia del sistema di raccolta consente la raccolta tramite il tosaerba durante la manutenzione del tappeto erboso. Il suo scopo è quello di raccogliere l'erba di tappeti erbosi ben tenuti. L'utilizzo di questo prodotto per scopi non conformi alle funzioni per cui è stato concepito può essere pericoloso per voi e gli astanti.

Leggete attentamente il presente manuale al fine di utilizzare e mantenere correttamente il prodotto ed evitare infortuni e danni. Voi siete responsabili del corretto utilizzo del prodotto, all'insegna della sicurezza.

Visitate il sito www.Toro.com per ricevere materiali di formazione sulla sicurezza e il funzionamento dei prodotti, avere informazioni sugli accessori, ottenere assistenza nella ricerca di un rivenditore o registrare il vostro prodotto.

Per assistenza, ricambi originali Toro o ulteriori informazioni, rivolgetevi a un Distributore Toro autorizzato o ad un Centro Assistenza Toro ed abbiate sempre a portata di mano il numero del modello ed il numero di serie del prodotto. Figura 1 indica la posizione del numero del modello e del numero di serie sul prodotto. Scrivete i numeri negli spazi previsti.

g009416

Figura 1

  1. Targa del numero del modello e del numero di serie della tramoggia del sistema di raccolta

Questo manuale identifica pericoli potenziali e riporta messaggi di sicurezza evidenziati dal simbolo di avviso di sicurezza (Figura 2), che segnala un pericolo che può causare gravi infortuni o la morte se non osserverete le precauzioni raccomandate.

g000502

Figura 2

Simbolo di avviso di sicurezza

Per evidenziare le informazioni vengono utilizzate due parole. Importante indica informazioni meccaniche di particolare importanza e Nota evidenzia informazioni generali di particolare rilevanza.

Avvertenza

CALIFORNIA

Avvertenza norma "Proposition 65"

L'utilizzo del presente prodotto potrebbe esporre a sostanze chimiche che nello Stato della California sono considerate cancerogene e causa di anomalie congenite o di altre problematiche della riproduzione.

Sicurezza

Requisiti generali di sicurezza

La seguente lista riporta informazioni sulla sicurezza pertinenti ai prodotti Toro ed altre informazioni sulla sicurezza cui dovete fare attenzione.

  • Acquisite familiarità con il corretto funzionamento dell'attrezzo, dei comandi dell'operatore e degli adesivi di sicurezza.

  • Prestate la massima attenzione quando usate un sistema di raccolta od altri accessori. che possono modificare la stabilità e le caratteristiche operative della macchina.

  • Per aumentare la stabilità, seguite le raccomandazioni del produttore in merito all’aggiunta o rimozione della zavorra o dei contrappesi delle ruote.

  • Non utilizzate una macchina con sistema di raccolta su pendenze ripide. Un sistema di raccolta pesante può provocare la perdita di controllo o il ribaltamento della macchina.

  • Rallentate e fate molta attenzione sui pendii. In questi casi non mancate di condurre la macchina nella direzione consigliata. Le condizioni del tappeto erboso possono influire sulla stabilità della macchina. Agite con la massima cautela quando operate nelle vicinanze di scarpate.

  • Sulle pendenze eseguite tutti i movimenti in modo lento e graduale. Non effettuate improvvisi cambiamenti di velocità o direzione in fase di svolta.

  • Il sistema di raccolta può impedire la visione posteriore. Utilizzate la massima cautela durante la marcia indietro della macchina.

  • Prestate la massima attenzione durante il carico e lo scarico della macchina da un rimorchio o da un autocarro.

  • Non utilizzate mai la macchina se il deflettore dell'erba è alzato o è stato rimosso o modificato, salvo quando utilizzate un sistema di raccolta.

  • Tenete mani e piedi a distanza dalle parti mobili. Non regolate la macchina, l'apparato di taglio, il soffiatore o il sistema di raccolta con il motore in funzione.

  • Prima di disintasare o effettuare la manutenzione del soffiatore, del tubo o del sistema di raccolta, effettuate quanto segue:

    • Parcheggiate la macchina su terreno pianeggiante.

    • Disinnestate la PDF.

    • Riducete la velocità del motore al minimo.

    • Spostate le leve di controllo del movimento o il pedale della trazione in posizione di FOLLE.

    • Inserite il freno di stazionamento.

    • Spegnete il motore e togliete la chiave.

    • Attendete che tutte le parti in movimento si siano fermate, prima di lasciare il posto dell'operatore.

  • Se togliete il sistema di raccolta, non dimenticate di montare il deflettore di scarico o la protezione rimossa prima di montare il sistema di raccolta. Non azionate la macchina se non è montato il sistema di raccolta completo o il deflettore dell’erba.

  • Spegnete il motore prima di rimuovere il cesto di raccolta o di disostruire il tubo.

  • Non lasciate lo sfalcio nel sistema di raccolta per lunghi periodi di tempo.

  • I componenti del sistema di raccolta sono soggetti a usura, danni e deterioramento, fattori che possono scoprire parti mobili o favorire il lancio di oggetti. Verificate frequentemente le parti e sostituite quelle danneggiate o usurate con ricambi Toro originali quando necessario.

L'errato utilizzo o l'errata manutenzione di questa macchina può causare infortuni. Per ridurre il rischio di incidenti, rispettate le seguenti norme di sicurezza e fate sempre attenzione al simbolo di allarme Graphic che riporta l’indicazione di Attenzione, Avvertenza o Pericolo – Norme di sicurezza personali. Il mancato rispetto di queste istruzioni può provocare infortuni o la morte.

Potete trovare ulteriori informazioni di sicurezza ove necessario all'interno del presente manuale.

Adesivi di sicurezza e informativi

Graphic

Gli adesivi di sicurezza e di istruzione sono chiaramente visibili e sono affissi accanto a zone particolarmente pericolose. Sostituite gli adesivi danneggiati o smarriti.
decal133-8061

133-8061

Preparazione

Note: Stabilite i lati sinistro e destro della macchina rispetto alla normale posizione di guida.

Montaggio dei kit necessari

Parti necessarie per questa operazione:

Kit soffiatore da 152 cm, tripla tramoggia del sistema di raccolta serie Groundsmaster 7200 (venduto separatamente)1
Kit soffiatore da 183 cm, tripla tramoggia del sistema di raccolta serie Groundsmaster 360 e 7200 (venduto separatamente)1
Kit di traino, macchina multifunzione Groundsmaster 360 (venduto separatamente)
Kit di traino, trattorino serie Groundsmaster 7200/7210 con motore Kubota (venduto separatamente)1
Kit di traino, trattorino serie Groundsmaster 7210 con motore Yanmar (venduto separatamente)1
Kit staffa di supporto della zavorra, trattorino serie Groundsmaster 7200 (venduto separatamente)1
Zavorra di 19 kg per trattorino serie Groundsmaster 7200 (venduto separatamente)4

Montaggio del kit soffiatore

Montate uno dei seguenti kit soffiatore per l'apparato di taglio della vostra macchina.

Fate riferimento alle Istruzioni di installazione per il kit soffiatore.

Dimensioni degli apparati di taglio

Kit (i kit soffiatore sono venduti separatamente; fate riferimento al Catalogo ricambi per la vostra macchina oppure rivolgetevi a un distributore Toro autorizzato)

152 cm

Kit soffiatore da 152 cm, tripla tramoggia del sistema di raccolta serie Groundsmaster 7200

183 cm

Kit soffiatore da 183 cm, tripla tramoggia del sistema di raccolta serie Groundsmaster 360 e 7200

Montaggio del kit di traino

Montate uno dei seguenti kit di traino per l'apparato di taglio della vostra macchina.

Fate riferimento alle istruzioni di installazione del kit di traino.

Modello della macchina

Motore

Kit (i kit di traino sono venduti separatamente; fate riferimento al Catalogo ricambi per la vostra macchina oppure rivolgetevi a un distributore Toro autorizzato)

Macchina multifunzione Groundsmaster 360

—

Kit di traino, macchina multifunzione Groundsmaster 360

Trattorino serie Groundsmaster 7200/7210

Kubota

Kit di traino, trattorino serie Groundsmaster 7200/7210 con motore Kubota

Trattorino serie Groundsmaster 7200/7210

Yanmar

Kit di traino, trattorino serie Groundsmaster 7210 con motore Yanmar

Montaggio del kit della staffa di supporto della zavorra

Trattorino Groundsmaster serie 7200

Montate il kit della staffa di supporto della zavorra, trattorino serie Groundsmaster 7200 (il kit della staffa di supporto della zavorra è venduto separatamente; fate riferimento al Catalogo ricambi per la vostra macchina oppure rivolgetevi a un distributore Toro autorizzato).

Montaggio della zavorra da 19 kg

Trattorino Groundsmaster serie 7200

Montate le zavorre da 19 kg (1,8 kg ciascuna) per il trattorino serie Groundsmaster 7200 (le zavorre da 19 kg sono vendute separatamente; fate riferimento al Catalogo ricambi per la vostra macchina oppure rivolgetevi a un distributore Toro autorizzato).

Preparazione della macchina

Seguite questa procedura per preparare la macchina per l'attacco del kit turbina e finitura.

  1. Parcheggiate la macchina su un terreno pianeggiante, disinserite la PDF, spostate le leve di controllo del movimento o il pedale di trazione in posizione di BLOCCO IN FOLLE e inserite il freno di stazionamento.

  2. Spegnete il motore e togliete la chiave, quindi attendete che tutte le parti in movimento si arrestino prima di abbandonare la posizione dell'operatore.

  3. Riparate tutte le sezioni piegate o danneggiate dell'apparato di taglio e sostituite le parti smarrite.

  4. Pulite la macchina da eventuali detriti sulla scocca e sulla parte posteriore della macchina.

Installazione dell'adattatore del sistema di raccolta

Parti necessarie per questa operazione:

Adattatore1
Vite (½" x 1¾")2
Dado di bloccaggio (½")2

Montate l'adattatore sul gancio di traino della macchina con 2 viti (½" x 1¾") e 2 dadi di bloccaggio (½") come illustrato nella Figura 3.

Note: Per installare il gancio di traino, fate riferimento alle Istruzioni per il montaggio del kit di traino.

g033836

Figura 3

  1. Adattatore
  2. Vite (½" x 1¾")
  3. Gancio di traino
  4. Dado di bloccaggio (½")

Installazione del gruppo cofano e dei cesti

Parti necessarie per questa operazione:

Gruppo cofano1
Cesto3
Gruppo perno e coppiglia2

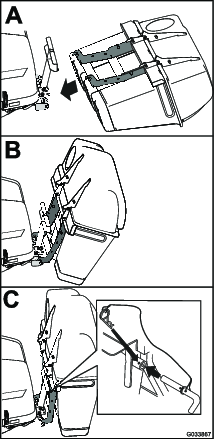

  1. Appoggiate il gruppo cofano sul suo lato posteriore.

  2. Infilate i ganci sulla staffa di fissaggio inferiore (A di Figura 4).

  3. Ruotate il gruppo cofano sulla staffa di fissaggio inferiore del sistema di raccolta (B di Figura 4).

  4. Allineate il foro nel sistema di raccolta con la staffa di fissaggio superiore (C di Figura 4).

  5. Installate il perno e fissatelo con la coppiglia su entrambi i lati (C di Figura 4).

    g033867

    Figura 4

  6. Inserite la linguetta del cesto nell'apposita fessura sul gruppo cofano (Figura 5).

    Note: Eseguite questa operazione per tutti i cesti.

    Note: I cesti devono poggiare contro il telaio del sistema di raccolta.

    g034087

    Figura 5

    1. Gruppo cofano
    2. Fessura
    3. Linguetta del cesto
    4. Cesto
    5. Telaio del sistema di raccolta

  7. Abbassate il cofano sui cesti (Figura 6).

    g034088

    Figura 6

    1. Cofano
    2. Fermo di chiusura del sistema di raccolta
    3. Gancio del fermo di chiusura
    4. Cesto

  8. Portate il fermo di chiusura sotto il relativo gancio (Figura 7).

  9. Premete il fermo di chiusura del sistema di raccolta verso il basso fino a quando non si blocca in posizione (Figura 7).

    g003267

    Figura 7

    1. Fermo di chiusura del sistema di raccolta
    2. Gancio del fermo di chiusura

Installazione dei tubi di scarico

Parti necessarie per questa operazione:

Tubo superiore1
Tubo inferiore1
Fascetta stringitubo2

Important: Assicuratevi che l'apparato di taglio sia impostato alla posizione dell'altezza di taglio più bassa durante l'installazione dei tubi di scarico.

Note: Ricordate di sostituire il deflettore dell'erba quando rimuovete il sistema di raccolta dalla macchina; fate riferimento alle istruzioni per il montaggio del soffiatore.

  1. Abbassate alla posizione dell'altezza di taglio più bassa.

  2. Se avete avviato il motore per abbassare l'apparato di taglio, prima di scendere dalla postazione di guida spegnete il motore, togliete la chiave di accensione e attendete che si fermino tutte le parti in movimento.

  3. Montate il tubo superiore sul tubo curvo già collegato al cofano del soffiatore e fissate i tubi con una fascetta stringitubo (Figura 8).

  4. Fate scorrere il tubo inferiore nel tubo superiore (Figura 8).

  5. Fissate il tubo inferiore e quello superiore con una fascetta stringitubo.

    g036009

    Figura 8

    1. Tubo inferiore
    2. Tubo superiore
    3. Fascetta stringitubo

  6. Collegate il gruppo del tubo al soffiatore (Figura 9).

    g033974

    Figura 9

  7. Posizionate la fascetta della staffa del fermo sul tubo e fissate il tubo al soffiatore con il gancio del fermo di chiusura (Figura 10).

    g033966

    Figura 10

    1. Fascetta della staffa del fermo
    2. Gancio del fermo di chiusura

Regolazione del freno di stazionamento

Verificate per assicurarvi che il freno di stazionamento sia correttamente regolato; fate riferimento al Manuale dell'operatore della vostra macchina.

Controllo della pressione dell'aria degli pneumatici

Note: Aumentate la pressione dell'aria degli pneumatici a causa del peso del sistema di raccolta e i kit richiesti.

Controllate e aumentate la pressione delle ruote orientabili anteriori e posteriori (Fig.Figura 11).

Groundsmaster 360

Pressione dell'aria in tutti gli pneumatici: 1,72 bar

Groundsmaster 7200

Pressione dell'aria delle ruote anteriori orientabili: 2,07 bar

Pressione dell'aria delle ruote posteriori: 1,38 bar

g001055

Figura 11

Funzionamento

Note: Stabilite i lati sinistro e destro della macchina rispetto alla normale posizione di guida.

Avvertenza

Per evitare infortuni, attenetevi alla seguente procedura:

  • Prima di usare questo accessorio familiarizzate con tutte le istruzioni operative e di sicurezza riportate nel Manuale dell’operatore della macchina.

  • Non togliete mai il sistema di raccolta o i relativi tubi mentre il motore è acceso.

  • Parcheggiate la macchina su terreno pianeggiante, disinnestate la PDF, riducete la velocità del motore al minimo, spostate le leve di controllo del movimento o il pedale di trazione in posizione di FOLLE, inserite il freno di stazionamento, spegnete il motore, togliete la chiave e attendete che tutte le parti in movimento si fermino prima di eliminare eventuali ostruzioni dal sistema di raccolta.

  • Non eseguite interventi di manutenzione o riparazioni a motore acceso.

  • Inserite il freno di stazionamento, spegnete il motore e togliete la chiave prima di lasciare la macchina incustodita, anche se solo per qualche minuto.

Avvertenza

Se non sono montati il deflettore dell’erba, i tubi del sistema di raccolta e il sistema di raccolta completo, voi ed altre persone correte il rischio di venire a contatto con la lama e con oggetti scagliati dal tosaerba. Il contatto con la lama (o lame) rotante dell'apparato di taglio e con i detriti scagliati può provocare gravi ferite o la morte.

  • Montate sempre il deflettore dell’erba quando togliete il sistema di raccolta e utilizzate lo scarico laterale.

  • Nel caso in cui sia usurato o danneggiato, sostituite immediatamente il deflettore. Il deflettore indirizza il materiale verso il tappeto erboso.

  • Non infilate mai le mani o i piedi sotto l'apparato di taglio.

  • Non provate mai a pulire l'area di scarico o le lame dell'apparato di taglio a meno che non abbiate prima effettuato quanto segue:

    • Disinnestate la PDF

    • Spostate le leve di controllo del movimento o il pedale della trazione in posizione di FOLLE.

    • Inserite il freno di stazionamento.

    • Spegnete il motore e togliete la chiave.

    • Attendete finché tutte le parti mobili si siano fermate.

Attenzione

Bambini ed altre persone potrebbero ferirsi se dovessero spostare o cercare di azionare la macchina quando è incustodita.

Inserite sempre il freno di stazionamento, spegnete il motore e togliete la chiave quando lasciate la macchina incustodita, anche se solo per qualche minuto.

Posizionamento del deflettore regolabile

Regolate il deflettore alla posizione B (posizione centrale) per la raccolta; fate riferimento al Manuale dell'operatore per il vostro tosaerba rotante.

g034153

Figura 12

Svuotamento dei cesti di raccolta

I cesti pieni di erba sono pesanti. Sollevate e maneggiate i cesti di raccolta pieni con la massima attenzione.

  1. Ogni volta che è possibile, parcheggiate la macchina su terreno pianeggiante.

  2. Disinnestate la PDF, riducete la velocità del motore al minimo, spostate le leve di controllo del movimento o il pedale di trazione in posizione di FOLLE e inserite il freno di stazionamento.

    Note: Se vi fermate in pendenza, bloccate gli pneumatici con zeppe.

  3. Sbloccate il fermo di chiusura del sistema di raccolta.

  4. Aprite il cofano del sistema di raccolta.

  5. Comprimete il contenuto dei cesti. Con entrambe le mani, sollevate il cesto e sganciatelo dalla staffa del sistema di raccolta.

  6. Afferrate la maniglia sotto il cesto e ribaltate il cesto per vuotarlo (Figura 13).

    g003357

    Figura 13

    1. Cesto
    2. Maniglia sotto il cesto

  7. Ripetere l'operazione per gli altri cesti.

  8. Inserite la linguetta del cesto nell'apposita fessura sul telaio di supporto del sistema di raccolta.

    Note: Eseguite questa operazione per entrambi i cesti.

  9. Abbassate il cofano sui cesti.

  10. Bloccate il cofano del sistema di raccolta.

Disintasamento del sistema di raccolta

Avvertenza

Durante l'utilizzo dell'apparato di taglio, il soffiatore ruota e può tagliare o ferire le mani.

  • Prima di effettuare interventi di regolazione, pulizia, riparazione e ispezione del soffiatore e prima di disintasare il condotto di scarico, disinnestate la PDF, riducete la velocità del motore al minimo, spostate le leve di controllo del movimento o il pedale di trazione in posizione di FOLLE, inserite il freno di stazionamento, spegnete il motore, togliete la chiave e attendete che tutte le parti in movimento si fermino.

  • Usate un bastone, non le mani, per stasare il soffiatore o il tubo.

  • Tenete sempre viso, mani, piedi ed altre parti del corpo e gli indumenti lontani da parti nascoste, mobili o rotanti.

  1. Ogni volta che è possibile, parcheggiate la macchina su terreno pianeggiante.

  2. Disinnestate la PDF, riducete la velocità del motore al minimo, spostate le leve di controllo del movimento o il pedale di trazione in posizione di FOLLE e inserite il freno di stazionamento.

    Note: Se vi fermate in pendenza, bloccate gli pneumatici con zeppe.

  3. Spegnete il motore, togliete la chiave e attendete che tutte le parti in movimento si arrestino prima di abbandonare la posizione dell'operatore.

  4. Svuotate i cesti.

  5. Sbloccate il tubo inferiore.

  6. Togliete i tubi dal sistema di raccolta.

  7. Servitevi di un bastoncino o un oggetto simile, non delle mani, per rimuovere ed eliminare l'intasamento dal gruppo tubi.

    Note: Nella maggior parte dei casi, i tubi possono essere svuotati dai detriti.

  8. Se il gruppo soffiatore è intasato, sbloccatelo, rimuovete la cinghia e apritelo.

  9. Servitevi di un bastoncino o un oggetto simile, non delle mani, per rimuovere ed eliminare l'intasamento dal gruppo soffiatore.

  10. Una volta eliminata l’ostruzione, rimontate il sistema di raccolta e proseguite con il lavoro.

Rimozione del sistema di raccolta

Avvertenza

Se il motore è stato spento da poco, i componenti nelle adiacenze scottano, e se toccate le parti calde potete ustionarvi.

  • Non toccate le parti del motore se calde.

  • Fate raffreddare il motore prima di rimuovere il sistema di raccolta.

  1. Parcheggiate la macchina su terreno pianeggiante.

  2. Disinnestate la PDF, riducete la velocità del motore al minimo, spostate le leve di controllo del movimento o il pedale di trazione in posizione di FOLLE e inserite il freno di stazionamento.

  3. Abbassate l'apparato di taglio alla posizione dell'altezza di taglio inferiore.

  4. Spegnete il motore, togliete la chiave e attendete che tutte le parti in movimento si arrestino prima di abbandonare la posizione dell'operatore.

  5. Sbloccate il tubo inferiore dal soffiatore e rimuovete il tubo dal gruppo soffiatore.

  6. Togliete il tubo dal cofano del sistema di raccolta.

  7. Sganciate il copricinghia sopra il gruppo della puleggia per l'apparato di taglio.

  8. Rimuovete la cinghia del soffiatore dalla puleggia dell'apparato di taglio.

  9. Aprite il gruppo soffiatore.

  10. Rimuovete il gruppo soffiatore dal foro del perno.

  11. Se state effettuando la commutazione alla modalità di scarico laterale, montate il deflettore dello sfalcio e abbassatelo in posizione operativa.

  12. Rimuovete il gruppo cofano e i cesti.

Trasporto della macchina

Svuotate i cesti del sistema di raccolta prima di trasportare la macchina; fate riferimento a Svuotamento dei cesti di raccolta.

Important: Non trasportate la macchina se il sistema di raccolta contiene erba o detriti, perché potreste danneggiarla.Non lasciate erba o detriti nel sistema di raccolta quando dovete trasportare una macchina.

Suggerimenti

Dimensioni della macchina

Tenete presente che quando è montato questo accessorio la macchina è più lunga e più larga. L’esecuzione di curve a raggio stretto in spazi limitati può danneggiare l’accessorio ed altre cose.

Tagliabordi

Tagliate sempre i bordi con il lato sinistro dell'elemento di taglio. Non rifilate dal lato destro della scocca perché potreste danneggiare i tubi del sistema di raccolta.

Altezza di taglio

Per ottenere prestazioni ottimali dall’insaccatrice, regolate l’altezza di taglio in modo da rimuovere un massimo di 51-76 mm, o un terzo del filo d’erba, optando per la misura inferiore. Un taglio superiore a questo riduce l'efficienza del sistema di aspirazione.

Frequenza di taglio

Tagliate l’erba di frequente, specialmente durante la stagione della crescita. Se l’erba è troppo alta dovrete tagliarla due volte.

Tecnica del taglio

Per ottenere un tappeto erboso dall’aspetto ben curato bisogna sovrapporre leggermente l'apparato di taglio alla passata precedente. In tal modo ridurrete il carico sul motore e il rischio di intasare il gruppo soffiatore e i tubi.

Velocità di raccolta

Se guidate troppo velocemente ed il regime del motore rallenta eccessivamente, potreste fare intasare il sistema di raccolta. Sui pendii è talvolta necessario rallentare la velocità di trasporto della macchina. Tosate in discesa quandunque possibile.

Attenzione

Il sistema di raccolta, man mano che si riempie, aumenta il peso sul retro della macchina. Se vi fermate o avviate improvvisamente su pendenze potreste perdere il controllo o fare ribaltare la macchina.

  • Evitate partenze e frenate brusche procedendo in salita o in discesa. Evitate avviamenti in salita.

  • Se dovete fermare la macchina in salita, disinnestate la PDF, e retrocedete in discesa a bassa velocità.

  • Non cambiate marcia e non fermatevi su pendenze.

Raccolta dell’erba alta

Se l'erba cresce più alta del normale tra una giornata di tosatura e l'altra o se contiene un alto grado di umidità, aumentate l'altezza di taglio rispetto al solito e tagliate e raccogliete lo sfalcio a questa impostazione. Tagliate e raccogliete nuovamente l'erba all'altezza di taglio normale.

L’erba eccessivamente alta è pesante, e può essere difficile da soffiare completamente nel sistema di raccolta. In questo caso è probabile che il tubo e il soffiatore si intasino. Tosate ad un’altezza di taglio elevata, quindi abbassate l'apparato di taglio all’altezza di taglio normale e ripetete l’operazione di insaccamento.

Raccolta dell’erba bagnata

Ogni volta che è possibile, tagliate l'erba quando è asciutta. L’erba bagnata intasa.

Riduzione dell’intasamento

Per evitare di intasare il sistema di raccolta, effettuate quanto segue:

  • Azionate la macchina alla velocità massima/superiore del motore.

  • Riducete la velocità di trasferimento e tosate ad un’altezza di taglio elevata, quindi abbassate l'apparato di taglio all’altezza di taglio normale e ripetete l’operazione di insaccamento.

Indicatori di intasamento

Durante la raccolta, normalmente una piccola quantità di erba falciata fuoriesce dalla parte anteriore dell'apparato di taglio. La fuoriuscita di una quantità eccessiva di sfalcio è indice di un sistema di raccolta pieno, o di intasamento del tubo.

Lame di insaccamento

Nella maggior parte delle condizioni di tosatura, le lame per alto sollevamento offrono le migliori performance di raccolta.

La lama Toro Atomic è consigliata per la raccolta di foglie quando è asciutto. In condizioni asciutte e polverose, utilizzate lame per sollevamento medio o basso per ridurre la polvere e i detriti fornendo al tempo stesso un efficace flusso d'aria di insaccamento.

  • Fate riferimento al Manuale dell'operatore per le informazioni di installazione delle lame.

  • Per ottenere le lame adatte a diverse condizioni di tosatura, rivolgetevi a un Centro Assistenza autorizzato.

Risalita su cordoli o trasporto della macchina

Sollevate sempre l'apparato di taglio alla massima posizione durante la salita/discesa su/da cordoli o durante il carico della macchina su un rimorchio. Lasciare il piatto a una posizione inferiore può causare danni all'apparato di taglio durante la guida su un cordolo o il carico della macchina su un rimorchio.

  • Se il cordolo è più alto di 152 mm, attraversatelo ad angolo acuto e con il piatto di taglio completamente sollevato.

  • Prestate la massima attenzione durante il caricamento della macchina su un rimorchio.

Manutenzione

Programma di manutenzione raccomandato

Cadenza di manutenzioneProcedura di manutenzione
Dopo le prime 8 ore
  • Controllo del sistema di raccolta.
    		•
    Dopo ogni utilizzo
  • Pulite la griglia del cofano.Con l'erba bagnata, pulite le griglie del cofano con maggiore frequenza.
  • Pulite il sistema di raccolta e i cesti.
    		•
    Ogni 100 ore
  • Controllo del sistema di raccolta.
    		•

    Preparazione della macchina per la manutenzione

    Attenzione

    Se lasciate la chiave nell'interruttore, qualcuno potrebbe accidentalmente avviare il motore e ferire gravemente voi od altre persone.

    Togliete la chiave dall'interruttore prima di eseguire qualsiasi intervento di manutenzione.

    1. Parcheggiate la macchina su terreno pianeggiante.

    2. Disinnestate la PDF.

    3. Riducete la velocità del motore al minimo.

    4. Spostate le leve di controllo del movimento o il pedale della trazione in posizione di FOLLE.

    5. Inserite il freno di stazionamento.

    6. Spegnete il motore e togliete la chiave.

    7. Attendete che tutte le parti in movimento si siano fermate, prima di lasciare il posto dell'operatore.

    Pulizia della griglia del cofano

    Cadenza di manutenzioneProcedura di manutenzione
    Dopo ogni utilizzo
  • Pulite la griglia del cofano.Con l'erba bagnata, pulite le griglie del cofano con maggiore frequenza.
    		•

    1. Effettuate i passaggi indicati nella sezione Preparazione della macchina per la manutenzione.

    2. Aprite il cofano del sistema di raccolta.

    3. Togliete i detriti dalla griglia.

    4. Chiudete il cofano del sistema di raccolta.

    Pulizia del sistema di raccolta e dei cesti

    Cadenza di manutenzioneProcedura di manutenzione
    Dopo ogni utilizzo
  • Pulite il sistema di raccolta e i cesti.
    		•

    1. Effettuate i passaggi indicati nella sezione Preparazione della macchina per la manutenzione.

    2. Lavate, dentro e fuori, il cofano del sistema di raccolta, i cesti, il tubo e il sottoscocca dell'apparato di taglio.

      Rimuovete la morchia con un detersivo neutro per automobili.

    3. Non dimenticate di eliminare l’erba feltrata da tutti i componenti.

    4. Dopo avere lavato tutti i componenti, lasciateli asciugare completamente.

    Note: Con tutte le parti montate, avviate il motore e lasciate la PDF in funzione per un minuto per assistere nell'asciugatura del sistema di raccolta e dei cesti.

    Controllo del sistema di raccolta

    Cadenza di manutenzioneProcedura di manutenzione
    Dopo le prime 8 ore
  • Controllo del sistema di raccolta.
    		•
    Ogni 100 ore
  • Controllo del sistema di raccolta.
    		•

    1. Effettuate i passaggi indicati nella sezione Preparazione della macchina per la manutenzione.

    2. Controllate il tubo superiore, il tubo inferiore, il cofano e il gruppo soffiatore. Se sono incrinati o rotti, sostituiteli.

    3. Controllate i cesti, il telaio del sistema di raccolta e la griglia. Se un qualunque componente è rotto, strappato o incrinato, sostituitelo.

    4. Serrate tutti i dadi, i bulloni e le viti allentati.

    Controllo delle lame del tosaerba

    • Controllate periodicamente le lame del tosaerba ed ogni volta che una lama colpisce un corpo estraneo.

    • Se le lame sono molto usurate o danneggiate, montate delle lame nuove; fate riferimento al Manuale dell'operatore del tosaerba rotante per tutte le procedure di manutenzione delle lame.

    Rimessaggio

    1. Pulite il sistema di raccolta. Fate riferimento a Pulizia del sistema di raccolta e dei cesti.

    2. Ispezionate l'accessorio del sistema di raccolta per verificare che non sia danneggiato.

    3. I cesti di raccolta devono essere vuoti e completamente asciutti.

    4. Controllate crepe/usura della cinghia.

    5. Conservate la macchina in un luogo pulito, asciutto e lontano dai raggi del sole. Se la macchina deve essere parcheggiata all’aperto, copritela con un telo impermeabile. Questo accorgimento protegge i componenti di plastica e prolunga la vita della macchina.

    Localizzazione guasti

    ProblemPossible CauseCorrective Action
    Si nota una vibrazione anormale.
    1. La lama (o lame) di taglio è piegata o sbilanciata.
    2. Il bullone del sopporto della lama è allentato.
    3. La puleggia del soffiatore o il gruppo puleggia è allentato.
    4. La cinghia del soffiatore è usurata.
    5. La lama (o lame) del soffiatore è curva o sbilanciata.
    1. Montate una nuova lama (o lame) di taglio.
    2. Serrate il bullone del supporto della lama.
    3. Serrate la puleggia interessata.
    4. Sostituite la cinghia.
    5. Rivolgetevi a un Centro Assistenza autorizzato.
    L'insaccamento è poco efficiente.
    1. La velocità del motore è bassa.
    2. La griglia del cofano è ostruita.
    3. Allentate la cinghia del soffiatore.
    4. Il soffiatore o il tubo è ostruito.
    5. I cesti sono pieni.
    1. Azionate sempre il sistema di raccolta alla velocità massima/superiore del motore.
    2. Rimuovete detriti, foglie o sfalcio d'erba dalla griglia.
    3. Sostituite la cinghia.
    4. Individuate e rimuovete l'intasamento dei detriti.
    5. Svuotate i cesti.
    Soffiatore e tubi si intasano troppo spesso.
    1. I cesti sono troppo pieni.
    2. La velocità del motore è bassa.
    3. L’erba è troppo bagnata.
    4. L’erba è troppo alta.
    5. La griglia del cofano è ostruita.
    6. La velocità di trasferimento è eccessiva.
    7. La cinghia del soffiatore è usurata.
    1. Scaricate i cesti più spesso.
    2. Azionate sempre il motore alla velocità massima/superiore.
    3. Falciate l'erba quando è asciutta.
    4. Non tosate un'altezza dell'erba superiore a 51-76 mm o 1/3 dell'altezza, a seconda della lunghezza minore.
    5. Rimuovete detriti, foglie o sfalcio d'erba dalla griglia.
    6. Guidate più lentamente, alla velocità massima/superiore del motore.
    7. Sostituite la cinghia.
    È presente una fuoriuscita di sfalcio.
    1. I cesti sono troppo pieni.
    2. La velocità di trasferimento è eccessiva.
    3. L'apparato di taglio non è livellato.
    1. Scaricate i cesti più spesso.
    2. Guidate più lentamente, alla velocità massima/superiore del motore.
    3. Consultate il manuale dell'operatore del tosaerba per il livellamento del piatto.
    La ventola del soffiatore non gira liberamente.
    1. Il soffiatore è ostruito.
    2. La ventola non è allineata
    1. Rimuovete detriti, foglie o sfalcio d'erba dalla ventola del soffiatore.
    2. Rivolgetevi a un Centro Assistenza autorizzato.
