DPA maai-eenheid van 46 of 56 cm met 8 messen of 11 messen

In de meeste gevallen wordt het maaisel het beste verspreid als het achterscherm dicht zit (vooruitworp). Bij zware of natte omstandigheden kunt u het achterscherm openen.

Om het achterscherm (Figuur 6) te openen, maakt u de bout los waarmee het scherm is bevestigd aan de linkerzijplaat. Daarna draait u het scherm open en zet u de bout weer vast.

Figuur 6

1. Bout
2. Achterscherm

Deze maai-eenheid is voorzien van een systeem waarbij u met twee knoppen het contact tussen ondermes en messenkooi kunt afstellen. Dit vereenvoudigt de afstellingsprocedure die is vereist om optimale maairesultaten te verkrijgen. Dankzij de nauwkeurige afstelling die mogelijk is met de twee stelknoppen/snijbalk, zal de machine zichzelf voortdurend slijpen waardoor de snijranden scherp blijven. Dit zorgt voor een goede maaikwaliteit en vermindert de noodzaak om de maai-eenheden routinematig te wetten in aanzienlijke mate.

Elke dag voordat u gaat maaien of telkens als het nodig is, moet u controleren of het contact tussen het ondermes en de messenkooi bij elk maaidek correct is afgesteld. Voer deze procedure uit, ook al is de maaikwaliteit aanvaardbaar.

1. Draai de messenkooi langzaam in de tegenovergestelde richting en luister of de messenkooi en het ondermes contact maken.

   Note: De stelknop heeft pallen waarmee elke aangegeven stand van het ondermes telkens met 0,018 mm kan worden veranderd. Zie Contact tussen ondermes en messenkooi afstellen.

2. Test de maaiprestaties door een lange strook maaitestpapier (Toro onderdeel 125-5610) tussen het ondermes en de messenkooi te steken, loodrecht op het ondermes (Figuur 7). Draai de messenkooi traag naar voren. Het papier moet gesneden worden.



   Figuur 7

   Note: Als het contact tussen het ondermes en messenkooi te zwaar wordt, moet u de voorrand van het ondermes wetten of vernieuwen of het maaidek slijpen om de scherpe snijranden te krijgen die nodig zijn om met grote precisie te kunnen maaien; zie Toro handleiding Slijpen van maaimachines met messenkooien en roterende messen, documentnr. 09168SL.

   Important: Zorg ervoor dat er altijd een licht contact tussen het ondermes en de messenkooi is. Als u niet voor een licht contact zorgt, zullen de randen van het ondermes en de messenkooi zichzelf onvoldoende slijpen en na enig gebruik bot worden. Als u het contact te zwaar afstelt, zullen het ondermes en de messenkooi sneller of ongelijkmatig slijten, wat de maaikwaliteit ongunstig beïnvloedt.

   Note: Na langdurig gebruik zal er uiteindelijk aan beide uiteinden van het ondermes een groef ontstaan. Deze groeven moet u afronden of gelijk vijlen met de snijrand van het ondermes ten behoeve van een soepele werking.

   Note: Na verloop van tijd moet de schuinte (Figuur 8) worden geslepen, omdat deze slechts gedurende 40% van de levensduur van het ondermes meegaat.



   Figuur 8

   1. Invoerschuinte aan rechtereind van ondermes
   2. 6 mm
   3. 1,5 mm

   Note: Maak de invoerschuinte niet te groot omdat hierdoor het gras kluitjes kan gaan vormen.

Voer deze stappen uit om het contact tussen ondermes en messenkooi af te stellen en de toestand en onderlinge werking van het ondermes en messenkooi te controleren. Test na deze procedure altijd de prestaties van de maaimachine en doe dit onder omstandigheden die normaal zijn voor uw werkgebied. Mogelijk moet u de machine nog verder afstellen om deze optimaal te laten maaien.

Important: Maak het contact tussen het ondermes en de messenkooi niet te groot; u zult het ondermes beschadigen.

• Na het wetten van de maai-eenheid of het slijpen van de messen kan het zijn dat u er enkele minuten mee moet maaien en vervolgens deze procedure uitvoeren om het contact tussen het ondermes en de messenkooi af te stellen; het ondermes en de messenkooi zetten zich namelijk naar elkaar.

• Mogelijk is er nog verdere afstelling nodig als het om zeer dichte gazonbegroeiing gaat of als u een erg lage maaihoogte gebruikt.

U hebt het volgende gereedschap nodig om deze procedure uit te voeren:

• Afstandsplaat 0,05 mm (onderdeelnummer 125-5611)

• Maaitestpapier (onderdeelnummer 125-5610)

1. Plaats de maai-eenheid op een vlak, horizontaal oppervlak.

2. Draai de stelschroeven van de snijbalk linksom zodat de snijbalk de messenkooi niet raakt (Figuur 9).



   Figuur 9

   1. Stelschroef van snijbalk

3. Kantel de maai-eenheid zodat u bij het ondermes en de messenkooi kunt komen.

   Important: Zorg ervoor dat de moeren op het achtereind van de stelschroeven van de snijbalk niet op het werkvlak rusten; gebruik de kickstandaard (Figuur 10).



   Figuur 10

   1. Kickstandaard

4. Draai de messenkooi zodanig dat een mes het ondermes kruist op ongeveer 25 mm van het uiteinde van het ondermes, aan de rechterzijde van de maai-eenheid.

   Note: Breng een teken aan op dit mes om daaropvolgende afstellingen eenvoudiger te maken.

5. Steek de afstandsring van 0,05 mm tussen het gemarkeerde mes van de messenkooi en het ondermes op de plaats waar het mes het ondermes kruist.

6. Draai de stelschroef aan de rechterkant van de snijbalk rechtsom tot u lichte weerstand van de afstandsring voelt. Draai de stelschroef van de snijbalk vervolgens twee klikstanden terug en verwijder de afstandsring.

   Note: Twee klikstanden terugdraaien is nodig omdat de afstelling van de ene zijde van de maaieenheid invloed heeft op de andere zijde, en omdat dit u ruimte geeft om de andere zijde af te stellen.

   Note: Als er een grote tussenruimte is, moet u de beide zijden eerst dichter bij elkaar brengen door beurtelings de linker- en rechterzijde vaster te draaien.

7. Draai traag aan de messenkooi tot het mes dat u gecontroleerd hebt aan de rechterzijde het ondermes kruist op ongeveer 25 mm van het uiteinde van het ondermes aan de linkerkant van de maai-eenheid.

8. Draai de stelschroef aan de linkerkant van de snijbalk rechtsom tot u de afstandsring met enige weerstand tussen de messenkooi en het ondermes kunt schuiven.

9. Ga terug naar de rechterkant en stel zo nodig af om een lichte weerstand te verkrijgen op de afstandsring tussen hetzelfde mes en het ondermes.

10. Herhaal stap 8 en 9 tot de afstandsring met enige weerstand door de beide tussenruimten kan worden geschoven. De tussenruimte met één klikstand verkleinen moet aan beide kanten voorkomen dat de afstandsring ertussen past.

    Note: Het ondermes is nu evenwijdig met de messenkooi.

    Note: Deze procedure is niet dagelijks nodig, maar wel na slijpen of demontage.

11. Draai de beide stelschroeven van de snijbalk 1 klikstand rechtsom vanuit deze afstelling (d.w.z. terwijl de stelschroeven 1 klikstand vaster staan en de afstandsplaat niet past).

    Note: Elke klikstand beweegt het ondermes 0,018 mm. Draai de stelschroeven niet te vast aan.

12. Test de maaiprestaties door een lange strook Toro maaitestpapier tussen het ondermes en de messenkooi te steken, loodrecht op het ondermes (Figuur 11).

    Note: Draai de messenkooi langzaam naar voren. Het papier moet gesneden worden.



    Figuur 11

    Note: Als de messenkooi overmatig sleept, moet u de maai-eenheid wetten of slijpen om de scherpe randen te verkrijgen die nodig zijn om precies te maaien.

1. Zet de beugels van de achterrol (Figuur 12) op de gewenste maaihoogte door de vereiste hoeveelheid afstandsstukken onder de montageflens op de zijplaat te plaatsen (Figuur 12) volgens de maaihoogtetabel.



   Figuur 12

   1. Afstandsstuk
   2. Beugel van rol
   3. Montageflens van zijplaat

2. Breng de achterkant van de maai-eenheid omhoog en plaats een blok onder het ondermes.

3. Verwijder de 2 moeren waarmee de beugels van beide rollen en het afstandsstuk zijn bevestigd aan de montageflens van beide zijplaten.

4. Verwijder de rol en de schroeven uit de montageflenzen van de zijplaat en de afstandsstukken.

5. Plaats de afstandsstukken op de schroeven op de beugels van de rollen.

6. Zet de beugel van de rol en afstandsstukken vast aan de onderkant van de montageflenzen van de zijplaat met de schroeven die u eerder hebt verwijderd.

7. Controleer of het contact tussen ondermes en messenkooi correct is. Kantel de machine zodat u bij de voor- en achterrol en het ondermes kunt komen.

   Note: De positie van de achterrol ten opzichte van de messenkooi wordt bepaald door de bewerkingstolerantie van de geassembleerde onderdelen, dus evenwijdig stellen is niet nodig. Er is een beperkte instelling mogelijk door de maai-eenheid op een vlakke plaat te zetten en de inbusbouten van de zijplaat los te draaien (Figuur 13). Stel de inbusbouten af en draai ze vast. Draai de inbusbouten vast met een torsie van 37 tot 45 N·m.



   Figuur 13

   1. Inbusbouten van de zijplaat

De gazoncompensatieveer zorgt ervoor dat het gewicht van de voorste naar de achterste rol wordt verplaatst. Dit voorkomt dat er een golfpatroon in de grasmat ontstaat, ook wel bekend als 'bobbing'.

Important: Stel de veer af als de maai-eenheid is gemonteerd aan de tractie-eenheid, recht naar voren wijst en is neergelaten op de vloer van de werkplaats.

1. Monteer de borgpen in de achterste opening in de veerstang (Figuur 14).



   Figuur 14

   1. Gazoncompensatieveer
   2. R-pen
   3. Veerstang
   4. Zeskantige moeren

2. Draai de zeskantige moeren op het voorste uiteinde van de veerstang vast totdat de lengte van de samengedrukte veer 12,7 cm bedraagt; zie (Figuur 14).

   Note: Als u werkt op oneffen terrein, moet de veer 1,3 cm langer zijn. De machine zal het grondoppervlak iets minder goed volgen.

   Note: U dient de compensatie-instelling bij te stellen als de instelling van de maaihoogte of de aggressiviteit van het maaien worden veranderd.

Dit komt overeen met de gewenste maaihoogte.

De basisinstelling van de maaihoogte is de hoogte waarop de bovenrand van het ondermes is ingesteld boven een gelijk oppervlak dat de onderkant van zowel de voorrol als de achterrol raakt.

Dit is de werkelijke hoogte waarop het gras is gemaaid. Voor een bepaalde basisinstelling van de maaihoogte zal de effectieve maaihoogte variëren afhankelijk van het type gras, het seizoen en de toestand van de grond. De instelling van de maai-eenheid (agressiviteit van maaien, rollen, ondermessen, gemonteerde werktuigen, gazoncompensatie-instellingen enz.) heeft ook een invloed op de effectieve maaihoogte. Controleer regelmatig de effectieve maaihoogte met de Turf Evaluator, model 04399, om de gewenste basisinstelling van de maaihoogte te bepalen.

De agressiviteit van de maaistand van de maai-eenheid heeft een duidelijke invloed op de prestaties van de maai-eenheid. De agressiviteit van de maaistand slaat op de hoek van het ondermes ten opzichte van de grond (Figuur 19).

De beste instelling van de maai-eenheid hangt af van de gazonomstandigheden en de gewenste resultaten. Ervaring met het maaien van uw gazon bepaalt de beste instellingen. U kunt de agressiviteit van de maaistand aanpassen gedurende het gehele maaiseizoen afhankelijk van hoe het gras erbij ligt.

In het algemeen is een laag tot normaal agressieve instelling beter geschikt voor grassoorten voor het warme seizoen (bermuda-, paspalum-, zoysiagras), terwijl voor grassoorten voor het koele seizoen (bentgras, blue grass, ryegras) een normaal tot hoog agressieve instelling vereist is. Bij een hoog agressieve instelling wordt meer gras gemaaid doordat de ronddraaiende messenkooi meer gras in het ondermes trekt.

Figuur 19

1. Afstandsstukken, achter
2. Montageflens van zijplaat
3. Agressiviteit van maaistand

Het aantal afstandsstukken achter bepaalt de agressiviteit van de maaistand van de maai-eenheid. Bij een bepaalde maaihoogte verhoogt de plaatsing van extra afstandsstukken onder de montageflens van de zijplaat de agressiviteit van de maai-eenheid. U dient de maaistand van alle maai-eenheden op een bepaalde machine dezelfde agressiviteit te geven (aantal afstandsstukken achter, Toro onderdeelnr. 106-3925), want als dit niet het geval is, kan dit een negatief effect op het maairesultaat hebben (Figuur 19).

De plaats waar de hefarmketting vastzit, bepaalt de steekhoek van de achterrol (Figuur 20).

Figuur 20

1. Onderste gat
2. U-beugel
3. Hefketting

Dit is de aanbevolen maaihoogte als een groomer op de maai-eenheid is gemonteerd.

De slijphoek voor de ondermessen is zeer belangrijk.

Gebruik de hoekindicator (Toro onderdeelnummer. 131-6828) en de steun van de hoekindicator (Toro onderdeelnummer. 131-6829) om de hoek die uw slijpmachine produceert te controleren en corrigeer vervolgens de onnauwkeurigheid van de slijpmachine.

1. Plaats de hoekindicator op de onderkant van het ondermes, zoals getoond in Figuur 27.



   Figuur 27

   1. Ondermes (verticaal)
   2. Hoekindicator

2. Druk op de Alt Zero knop op de hoekindicator.

3. Plaats de steun van de hoekindicator op de rand van het ondermes zodat de rand van de magneet past op de rand van het ondermes (Figuur 28).

   Note: Gedurende deze stap moet de digitale uitlezing zichtbaar zijn van dezelfde kant als in stap 1.



   Figuur 28

   1. Steun van hoekindicator
   2. Rand van magneet past op rand van ondermes
   3. Ondermes
   4. Hoekindicator

4. Plaats de hoekindicator op de steun zoals getoond in Figuur 28.

   Note: Dit is de hoek die uw slijpmachine produceert en deze moet binnen twee graden van de aanbevolen slijphoek aan de bovenkant zijn.

1. Draai de stelschroeven van de snijbalk linksom om het ondermes weg te trekken van de messenkooi (Figuur 29).



   Figuur 29

   1. Stelschroef van snijbalk
   2. Snijbalk
   3. Ring
   4. Veerspanningsmoer

2. Draai de veerspanningsmoer uit totdat de ring niet meer tegen de snijbalk is geklemd (Figuur 29).

3. Draai de borgmoer van de ondermesbalkbout op beide zijden van de machine los (Figuur 30).



   Figuur 30

   1. Snijbalkbout
   2. Borgmoer

4. Verwijder beide snijbalkbouten zodat de snijbalk omlaag kan worden getrokken en uit de machine worden verwijderd (Figuur 30).

   Note: Bewaar de 2 nylon ringen en de stalen ring op beide uiteinden van de snijbalk (Figuur 31).

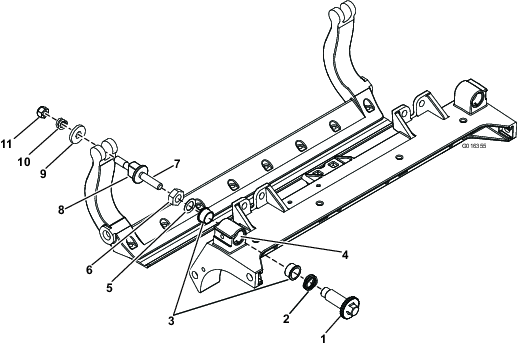

   Figuur 31

   1. Ondermesbalkbout
   2. Moer
   3. Stalen ring
   4. Nylon ring

1. Plaats het ondermes en zorg ervoor dat de montagelippen zich tussen de ring en de stelschroef van het ondermes bevinden.

2. Zet de snijbalk vast aan beide zijplaten met de snijbalkbouten (moeren op de bouten) en 6 ringen.

   Note: Plaats een nylon ring aan elke zijde van de naaf van de zijplaat. Plaats een stalen ring op de buitenkant van beide nylon ringen (Figuur 31).

3. Draai de bouten van de snijbalk vast met een koppel van 37 tot 45 N·m.

   Note: Draai de borgmoeren vast tot de buitenste stalen ring stopt met draaien en er geen eindspeling meer is, maar draai de moeren niet te vast en zorg ervoor dat de zijplaten niet vervormen. De ringen aan de binnenkant mogen speelruimte hebben.

4. Draai de veerspanningsmoer vast totdat de veer is ingedrukt; draai deze vervolgens een 1/2 slag terug (Figuur 32).



   Figuur 32

   1. Veerspanningsmoer
   2. Veer

1. Verwijder roest, aanslag en corrosie van het oppervlak van de snijbalk en breng er een laagje olie op aan.

2. Maak de schroefdraad schoon.

3. Breng anti-seizemiddel aan op de schroeven en monteer het ondermes als volgt op de snijbalk (Figuur 33):



   Figuur 33

   1. Snijbalk
   2. Ondermes
   3. Schroef

   1. Draai de 2 buitenste schroeven vast met een torsie van 1 N·m; zie Figuur 33.

   2. Draai de schroeven vast met een torsie van 23 tot 28 N·m; werk van het midden van het ondermes naar buiten toe; zie Figuur 33.



      Figuur 34

      1. Ondermesschroever
      2. Monteer deze eerst en schroef ze vast met een torsie van 1 N·m.
      3. Aandraaien tot 23-28 N·m.

4. Slijp het ondermes.
