切根刀

本产品可能切断手脚。请始终遵循所有安全说明，避免严重的人身伤害。

• 在启动机器之前，请首先阅读并理解本操作员手册的内容。

• 操作机器时应全神贯注。不要从事任何引起分心的活动；否则，可能会造成人身伤害或财产损失。

• 切勿将手脚放在机器的活动组件附近。

• 请仅在所有防护装置和其他安全装置到位且可在机器上正常工作的情况下才操作机器。

• 检查切根刀将要使用的区域，清除可能被切根刀撞到的所有物体。

• 始终保持任何排放口通畅。

• 让旁观者和儿童远离操作区。切勿让儿童操作机器。

• 离开操作员位置之前，请执行以下操作：

  • 将机器停在水平地面上。

  • 放低滚刀组。

  • 分离驱动装置。

  • 设好手刹（如配备）。

  • 关闭发动机并拔下钥匙（如配备）。

  • 等待所有移动完全停止。

不当使用或维护本机器可能导致人身伤害。若要减少潜在伤害，请遵循这些安全说明并始终注意安全警告标志 ，即小心、警告或危险等个人安全指示。不遵循这些说明可能导致人身伤害甚至死亡事故。

• 当安装在主机上时，滚刀组仅是一台完整的机器。请仔细阅读主机《操作员手册》，了解安全使用机器的完整说明。

• 机器撞击物体或内部出现异常振动后，应停止机器、拔出钥匙（如配备）并等待所有活动都停止，然后再检查附件。恢复操作之前请执行所有必需的修理。

• 确保所有零件都处于良好工作状况，保持所有紧固件拧紧。更换所有磨损或损坏的标贴。

• 仅使用 Toro 批准的附件、配件和更换零件。

磨损或受损的刀片可能会断裂，刀片碎片可能被抛掷到您或旁观者所在的区域，导致严重人身伤害甚至死亡事故。

• 定期检查刀片是否磨损或损坏。

• 检查刀片时需小心谨慎。维护刀片时，请把刀片包起来或戴上手套并极其小心。仅更换或磨快刀片；切勿拉直或焊接刀片。

• 使用多刀片机器时应小心谨慎，因为 1 个刀片旋转可能导致其他刀片跟着旋转。

此程序中需要的物件：

切根刀从包装箱中取出后，请检查以下各项：

1. 检查滚刀各端的润滑脂。滚刀轴的内花键上应能明显看到润滑脂。

2. 确保所有螺母和螺栓都处于旋紧状态。

3. 确保承载架悬挂操作自如，且在前后移动时不会碰撞。

此程序中需要的物件：

使用开口销将行走滚筒支架固定到各个侧板销上 （图4）。

图4

1. 开口销
2. 行走滚筒总成

Note: 滚筒应放在切根刀的后面。

此程序中需要的物件：

将黄油嘴安装在切根刀的滚刀马达一侧。请参阅图5，根据每个切根刀的位置来确定各滚刀马达的位置。

图5

1. 切根刀 1
2. 切根刀 2
3. 切根刀 3
4. 切根刀 4
5. 切根刀 5
6. 滚刀马达
7. 配重块或其他附件（单独出售）

1. 拆下并丢弃滚刀马达侧板上的固定螺丝（图6）。



   图6

   1. 平头螺丝
   2. 直通黄油嘴（安装）
   3. 固定螺丝（拆下并丢弃）

2. 安装直通黄油嘴 （图6）。

3. 如果滚刀马达侧板上没有螺栓，请安装 （图6）。

4. 安装 O 形圈到滚刀马达 （图7）。

   Note: 图中所示为电动马达；此步骤还适用于液压马达。



   图7

   1. O 形圈

此程序中需要的物件：

对于安装在 Reelmaster 5010–H 上的切根刀，请用新轴肩螺栓更换滚刀马达侧板（图8）上的轴肩螺栓；否则电动滚刀会碰触到现有螺栓。

图8

1. 旧螺栓
2. 新轴肩螺栓

此程序中需要的物件：

购买并安装适用于机器配置的端部配重块套件 （图9）。

• 适用于电动滚刀马达的配重块套件型号 03411

• 适用于液压滚刀马达的配重块套件型号 03412

图9

1. 端部配重块（图中所示为大配重块）

切根刀可安装到主机上 5 个位置中的任一个。 图5 显示了各位置的驱动马达方向。 对于需要将马达安装到切根刀右端的任一位置，请将配重块安装到切根刀的左端。 对于需要将马达安装到左端的位置，请将配重块安装到切根刀的右端。

Note: 对于型号 03619，配重块在出厂时已安装到切根刀的右端。 左端的螺栓用于固定马达。

请参阅。

切根刀滚刀以与滚刀组安装的相同方式安装到主机上。参阅主机操作员手册，了解安装说明。

安装滚刀马达，润滑侧板，直至多余的润滑脂渗出泄压阀；请参阅润滑切根刀。

操作切根刀滚刀之前，请评估滚刀在所需设置下的表现。 先在干净、未使用的区域内操作，确定是否能达到想要的结果。 根据需要调整。

• 在全油门、全滚刀速度（设置 9）和所需牵引速度的情况下操作主机。

• 推荐的最大刀片穿透深度如下所示：

  • 型号 03618 是 3mm。

  • 型号 03619 是 6mm。

• 操作切根刀滚刀的动力要求因草坪和土壤条件不同可能有所差异。 在某些条件下可能需要降低行驶速度。

• 当在有过多杂物或茅草的草坪状况下操作时，打开前、后排草罩有助于杂物从滚刀中排出。

  小心

  抛掷杂物可能导致人身伤害。

  不要打开后护罩，使其高于地面。

每个切根刀带有 5 个黄油嘴（图13），必须每周使用 2 号锂基润滑脂润滑。

前滚筒和后滚筒各有 2 个润滑点，滚刀马达花键有 1 个润滑点。

Important: 冲洗之后应立即润滑滚刀组，有助于将水从轴承清理出来，并延长轴承寿命。

1. 使用干净的抹布擦拭每个黄油嘴。

2. 涂抹润滑脂，直至滚筒密封件和轴承泄压阀外面看得到干净的润滑脂 （图13）。



   图13

   1. 泄压阀

3. 擦掉多余的润滑脂。

1. 用老虎钳固定切根刀轴（仅有一个垫圈和螺母）的端部。

2. 在轴的另一端，逆时针旋转并取下螺母。

   小心

   刀片十分锋利且可能有毛边，可能会割到手。

   从轴上卸除刀片时应戴上手套并极其小心。

3. 依次取下小隔片、垫圈、刀片以及大隔片。 清洁该方形轴，然后涂抹上一薄层润滑脂进行润滑，使组装更加容易 （图14）。



   图14

   1. 轴
   2. 螺母
   3. 垫圈
   4. 小隔片
   5. 刀片（25 适用于型号 03618；16 适用于型号 03619）
   6. 大隔片（24 适用于型号 03618；15 适用于型号 03619）

   Important: 拆卸的顺序极其重要。 拆卸时不要倒转切根刀滚刀刀片，组装时不要颠倒顺序。 留意每个切根刀刀片上的定位孔。 定位孔用于组装，以便为切根刀滚刀找到正确的螺旋线。

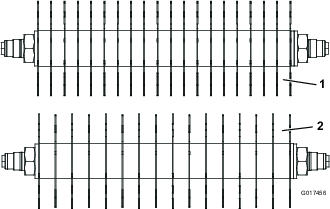

1. 组装刀片 （图15）。

2. 组装大隔片。

3. 在滚刀轴上组装刀片和隔片时不要倒转滚刀刀片。

   Note: 如果刀片倒转，使用中的刀片（圆形的）将与先前未使用刀片的锋利端混合在一起，导致剪切性能不令人满意。

4. 顺时针安装下一个刀片，以使其定位参考孔 （图15） 不与靠近轴的一个平面的第一个刀片孔对齐。



   图15

   1. 定位参考孔

5. 继续以此方式安装隔片和刀片，直到全部刀片安装完成。

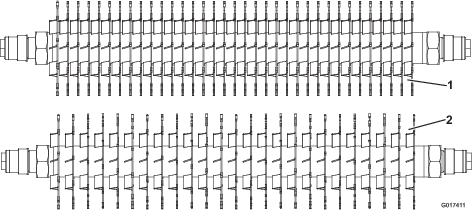

   Note: 正确安装后，刀片的交错排列方式看上去应像一个螺旋。

6. 将小隔片安装到轴上。

7. 在螺母上涂上蓝色 242 乐泰胶。 将螺母安装到轴上（螺母的机械加工侧面朝向垫片），上紧扭矩至 109～135N·m。

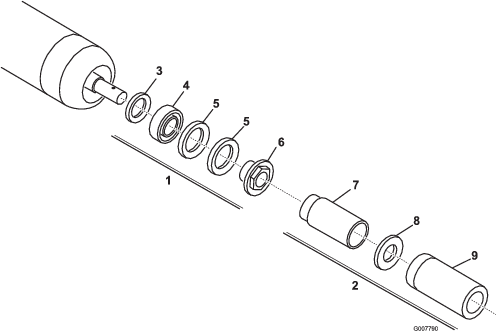

维护滚筒可以使用滚筒翻新套件（零件号 114–5430）和滚筒翻新工具套件（零件号 115–0803）（图18）。滚筒翻新套件包括翻新滚筒所需的所有轴承、轴承螺母、内密封件和外密封件。滚筒翻新工具箱包括使用滚筒翻新套件翻新滚筒所需的所有工具和安装说明。请参阅您的零件目录，或联系您的 Toro 授权经销商寻求帮助。

图18

1. 滚筒翻新套件（零件号 114–5430）
2. 滚筒翻新工具套件（零件号 115-0803）
3. 内密封件
4. 轴承
5. 外密封件
6. 轴承螺母
7. 内密封件工具
8. 垫圈
9. 轴承/外密封件工具
